Ультразвуковой измеритель уровня INNOLevel серии ECHO

Новинка Рекомендуем
Артикул: A9341

Прибор для бесконтактного непрерывного измерения уровня жидких сред

От 67 780 руб.

Характеристики

Питание:
=24 В
Выходной сигнал:
4...20 мА
Диапазон измерения:
0...15 м
Температура рабочей среды:
−20...+80°С
Присоединение:
резьбовое G2"
Узнать цену

Ультразвуковой измеритель уровня INNOLevel ECHO предназначен для бесконтактного непрерывного измерения уровня жидких сред.

Принцип действия

Излучатель датчика генерирует ультразвуковые импульсы, которые, отражаясь от поверхности измеряемого материала, возвращаются к измерителю. При получении сигнала анализируется временной интервал между излучением импульса и его возвращенным сигналом. Электроника измерителя определяет расстояние до поверхности материала, в виде аналогового сигнала выдается значение уровня заполнения относительного настроенных параметров.

Технические характеристики

Параметр Значение
Питание =24 В
Тип выходного сигнала 4...20 мА
Диапазон измерения уровня 0...15 м
Мертвая зона 0,25...0,6 м
Точность измерений ±0,3%
Рабочая температура −20...+80°С
Защита IP65
Материал корпуса прибора Пластик
Материал мембраны PTFE


Модификации

Модель Характеристики Напряжение питания
IL-EC-A Ультразвуковой датчик непрерывного измерения уровня заполнения, 0-15 м
−20...+80°С
IP65
Выход: 4-20 мА, 2-х проводной
Присоединение: резьбовое G2"
Кабельный ввод
=24 В

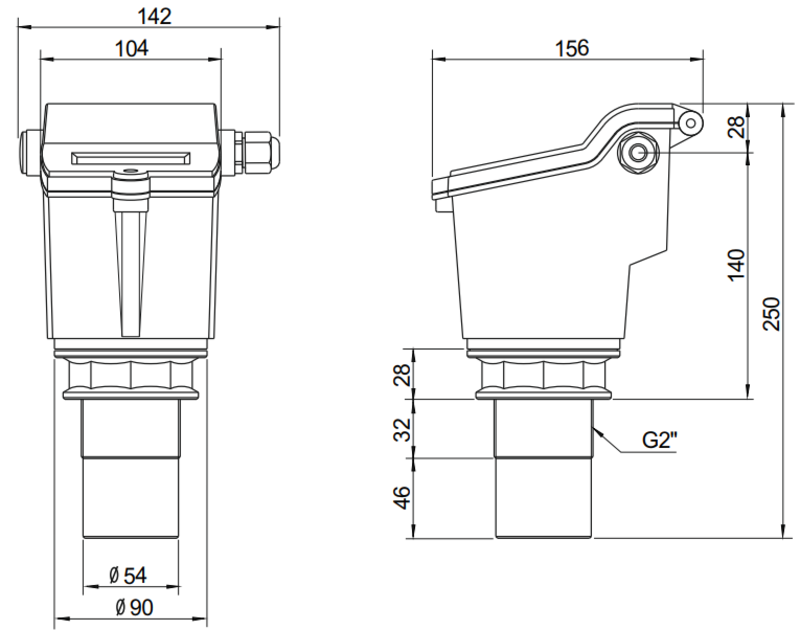

Габаритные размеры
Питание:
=24 В
Выходной сигнал:
4...20 мА
Диапазон измерения:
0...15 м
Температура рабочей среды:
−20...+80°С
Присоединение:
резьбовое G2"
Материал корпуса прибора:
пластик
Защита:
IP65
Область применения:
