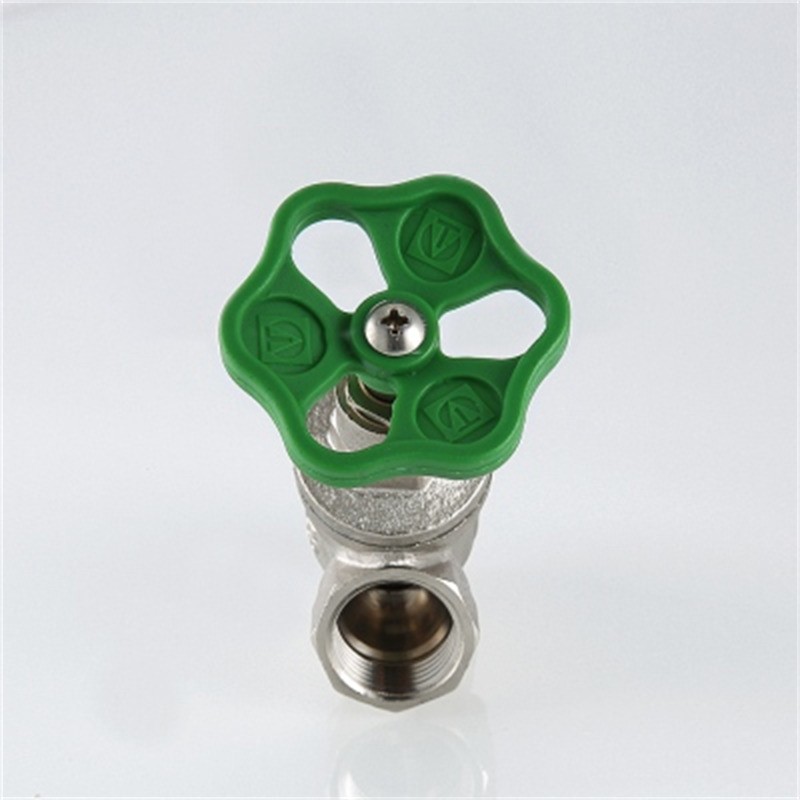

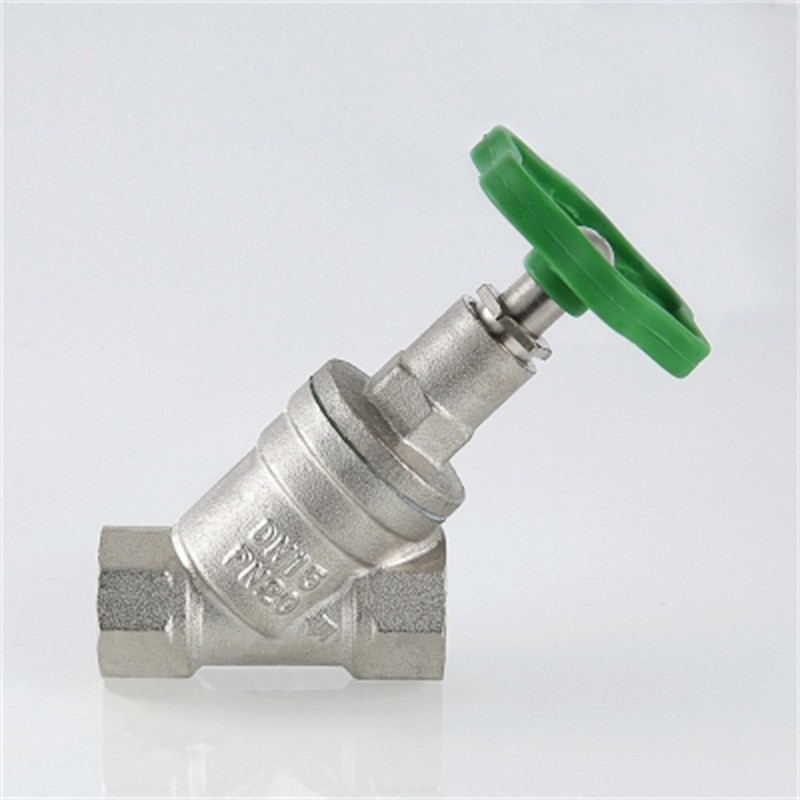

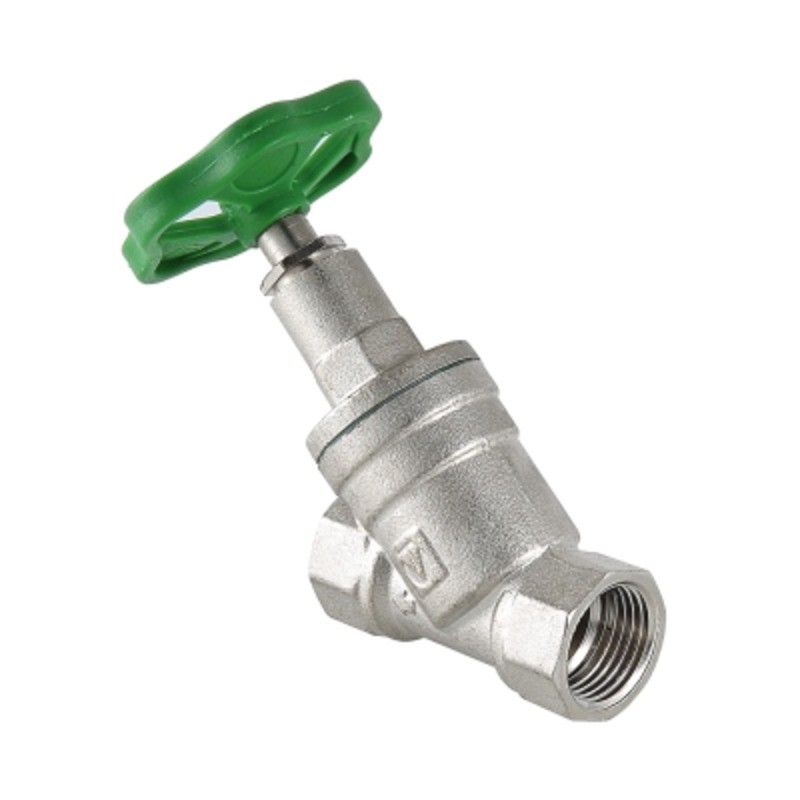

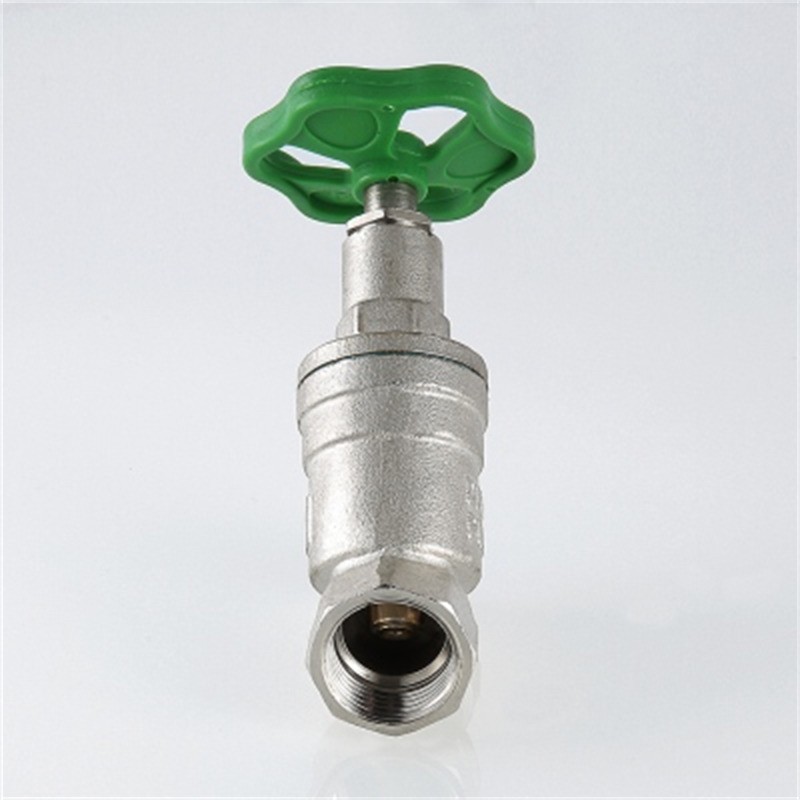

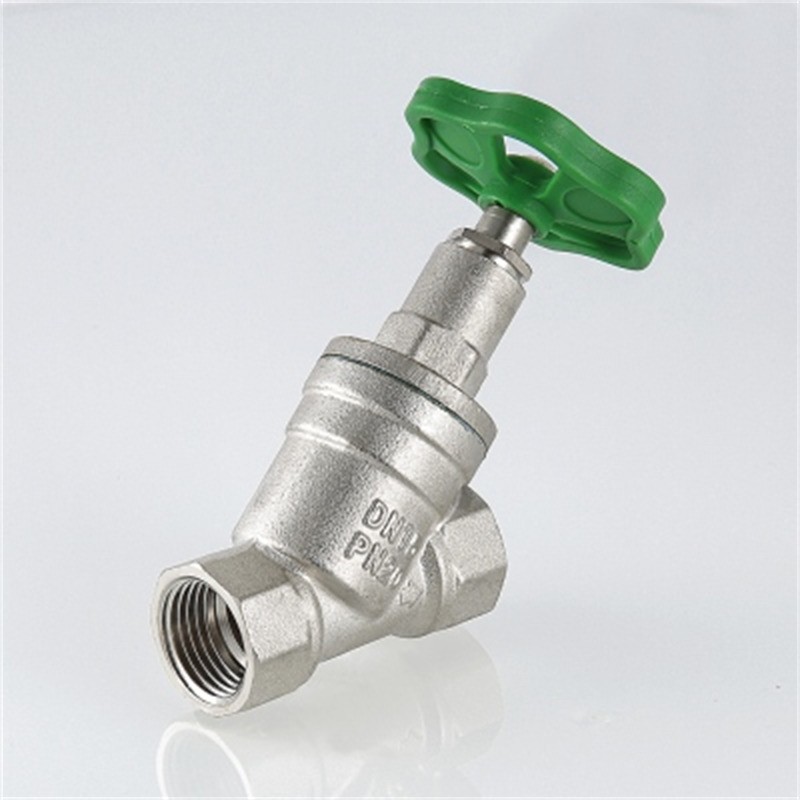

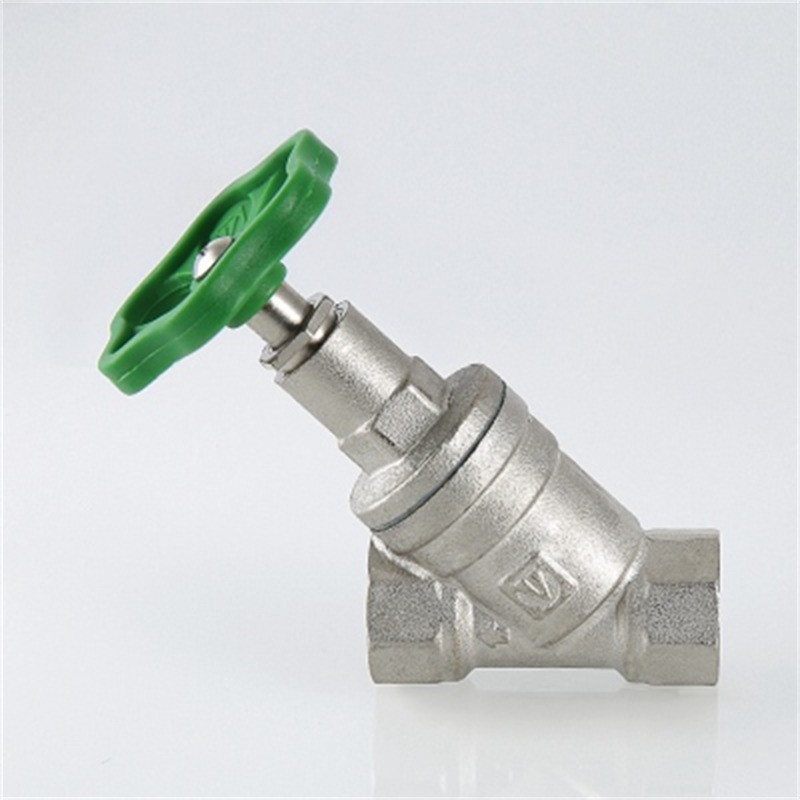

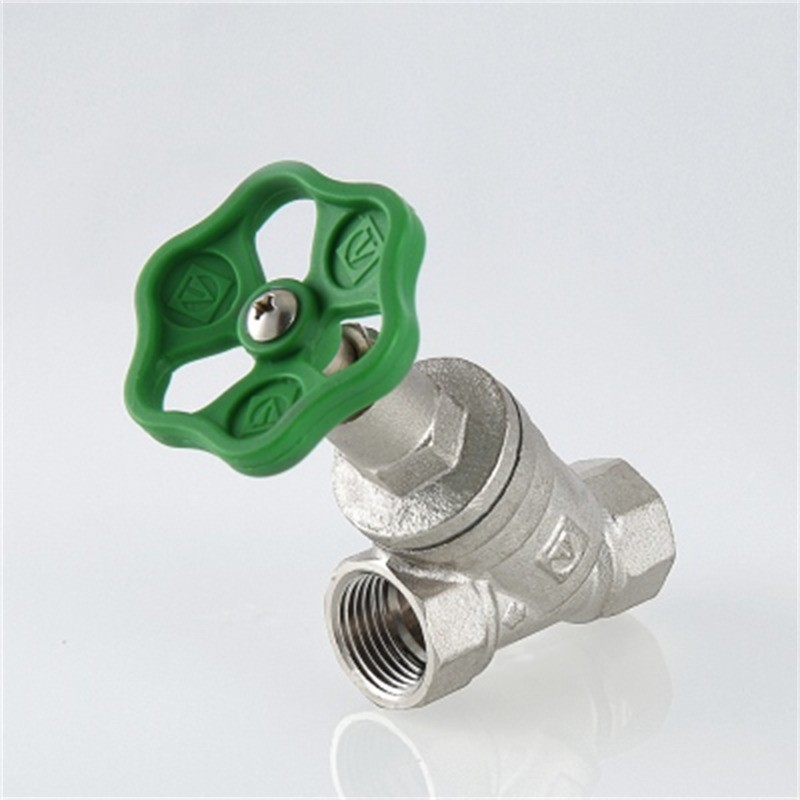

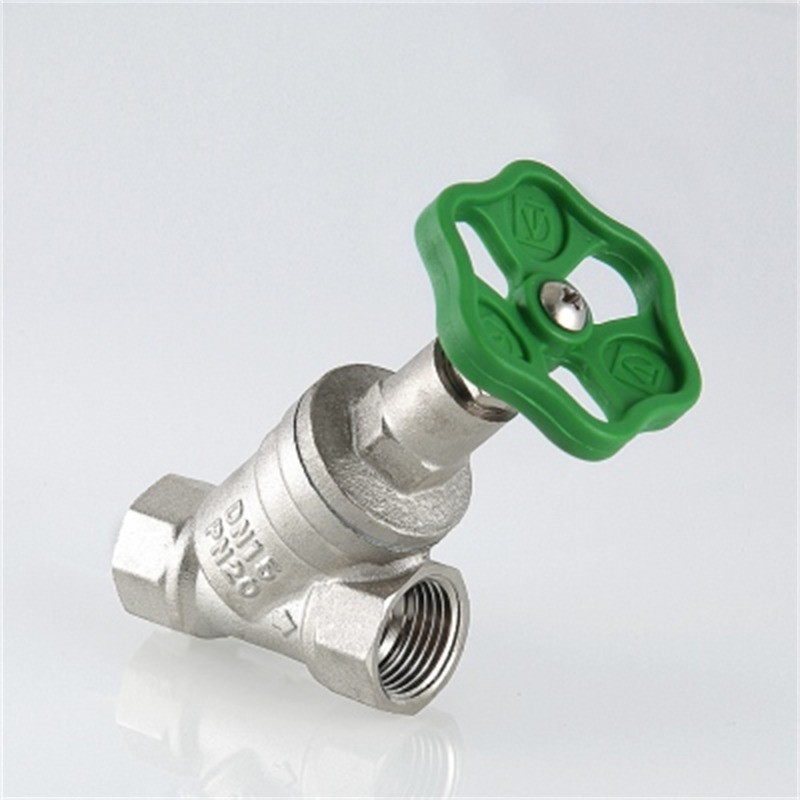

Запорно-регулировочный вентиль VT.052.N
Запорно-регулировочный вентиль VT.052.N предназначен для плавного регулирования расхода воды/теплоносителя, перекрытия канала, настройки систем. Невыдвижной шпиндель позволяет монтировать вентиль в стесненном монтажном пространстве, а также увеличивает срок службы изделия, т.к. отсутствует возвратно-поступательное движение шпинделя.
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, воздух |
| Материал | Корпуса: никелированная латунь Уплотнения: EPDM |
| Температура рабочей среды | −40...+130°С |
| Рабочее давление | 0,0...1,6 МПа (номинальное давление) 0,0...2,4 МПа (пробное давление) |
| Диаметр условного прохода | 15...20 мм |
| Присоединение крана | G½"...G1" Резьба внутренняя-внутренняя |
| Полное количество оборотов вентиля | 9 |
| Средний полный срок службы | 30 лет |
| Средний полный ресурс | 15 000 циклов |
| Средняя полная наработка на отказ | 8 000 циклов |
| Направление потока среды | Под золотник |
| Конструктивное решение штока | Невыдвижной |
| Класс герметичности затвора по ГОСТ | «А» |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Вес, кг |
| VT.052.N.04 | 15 | 3,33 | G½" | 0,214 |
| VT.052.N.05 | 20 | 6,45 | G¾" | 0,396 |
| VT.052.N.06 | 25 | 10,42 | G1" | 0,650 |
Все модификации
| Артикул | Модель | Диаметр условного прохода, мм | Срок поставки | Стоимость |
|---|---|---|---|---|
| G66636 | VT.052.N.04 | 15 | Со склада | 869 руб. |
| G66637 | VT.052.N.05 | 20 | Со склада | 1512 руб. |
| G66638 | VT.052.N.06 | 25 | 1...2 недели | 2563 руб. |
| Габаритные размеры |
 |
| Корпус вентиля 1 выполнен из горячепрессованной латуни CW617N. Латунная пробка 2 (CW617N) соединена с корпусом на резьбе с уплотнением анаэробным герметиком. Золотниковый ползун 3 (CW614N) соединен червячной передачей с пробкой, поэтому при вращении шпинделя 4 (CW614N), совершает поступательное движение вдоль оси штока, обеспечивая взаимодействие золотника с седлом. Шпиндель имеет тройное сальниковое уплотнение: два сальниковых кольца 8 (EPDM) и сальниковая прокладка 9 (PTFE), которая прижимается латунной сальниковой гайкой 5 (CW614N). Нейлоновый маховик 10 (PA-6) крепится к шпинделю винтом 11. На втулке ползуна закреплен обтекатель 6 (CW614N), прижимающий золотниковую прокладку 7 (EPDM). |
| G | B, мм | L, мм | H, мм | Вес, г |
| ½" | 55 | 95 | 77 | 214 |
| ¾" | 70 | 112 | 82 | 418 |
| 1" | 95 | 133 | 86 | 650 |
Рабочая среда:
—
вода, горячая вода, воздух
Температура рабочей среды:
—
−40...+130°С
Рабочее давление:
—
0,0...1,6 МПа
Диаметр условного прохода:
—
15...25 мм
Присоединение:
—
резьбовое G½...G1
Материал уплотнения:
—
EPDM
Материал корпуса:
—
никелированная латунь
