Кран шаровой неполнопроходной с электроприводом AR500E-2
Краны шаровые неполнопроходные с электроприводами AR500E-2 предназначены для управления потоком рабочей среды в трубопроводе
Особенности

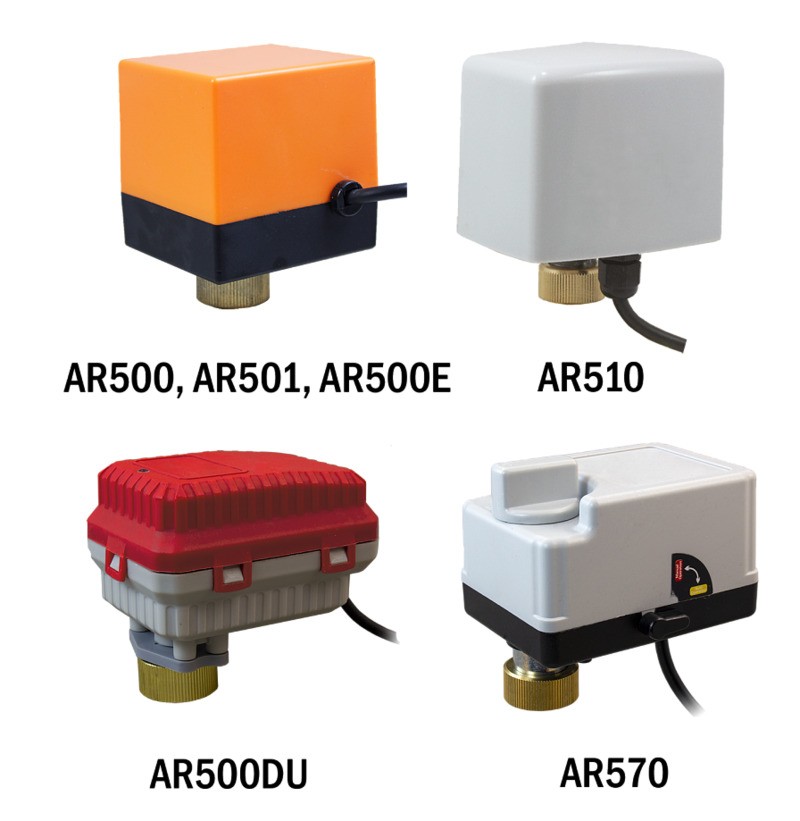

- Универсальное основание позволяет легко заменить привод на любой другой из серии AR5xx: AR500, AR501, AR500DU, AR510, AR570. Сравнительная таблица приводов серии AR5xx
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
- Автоматическое отключение при достижении конечного положения
- Удобство в эксплуатации и обслуживании
- 3-проводная схема подключения
- Однонаправленный: вращение в одном направлении
Технические характеристики
| Параметр | Значение | ||||

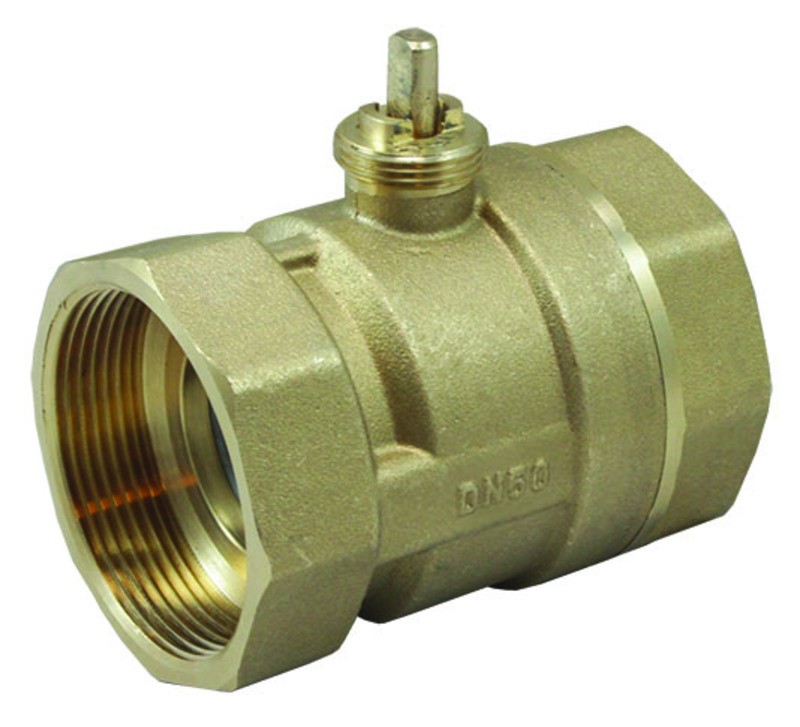

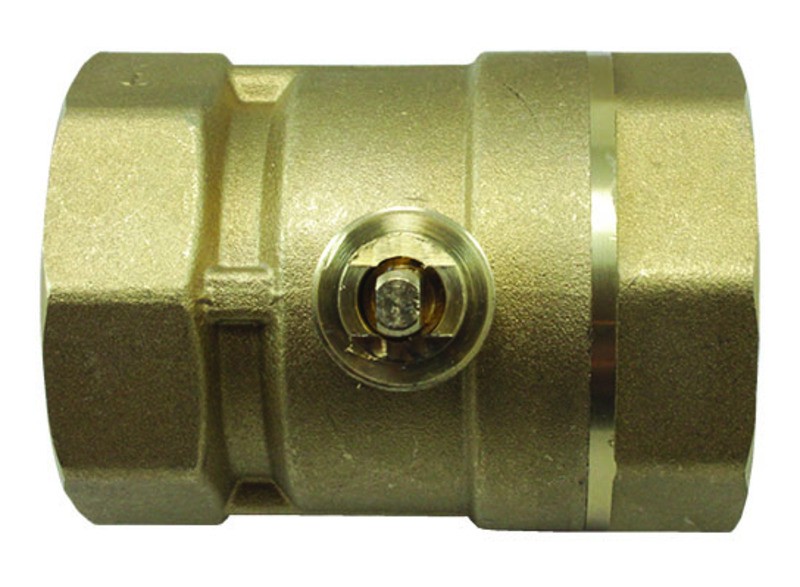

| Тип | Шаровой неполнопроходной | ||||
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, спирт | ||||
| Материал | Корпус: латунь Уплотнения: PTFE | ||||
| Температура рабочей среды | +2...+90°С | ||||
| Рабочее давление | 0...1,6 МПа | ||||
| Диаметр условного прохода | 15...50 мм | ||||
| Присоединение | Резьбовое G½"...G2" | ||||

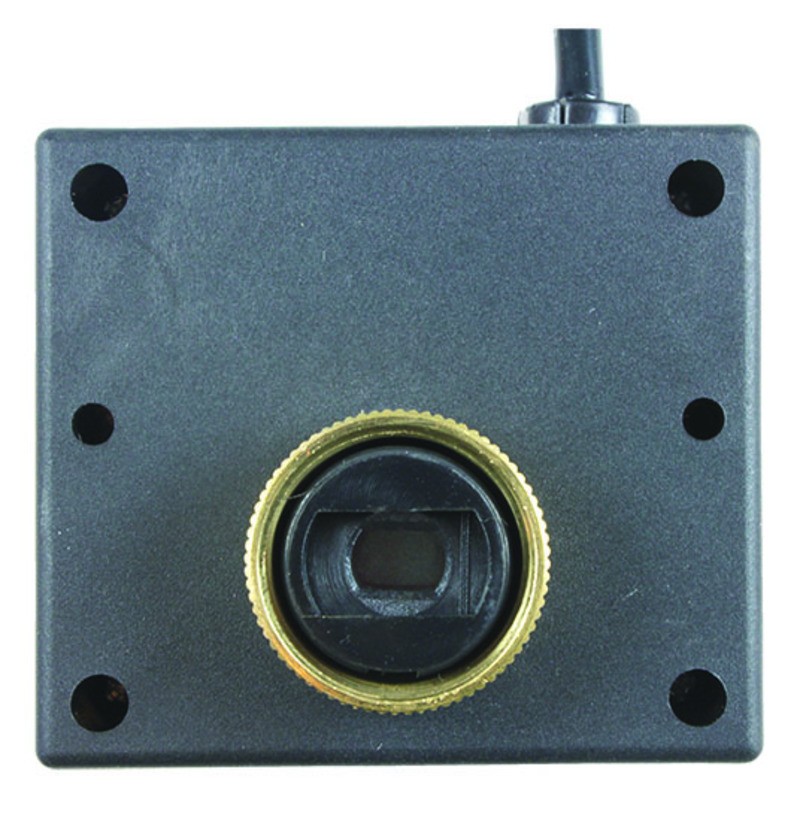

| Присоединение привода к крану | М24×1,5 | ||||
| Угол полного поворота | 90° (вращение в одном направлении) | ||||
| Схема подключения | 3-проводная | ||||
| Модель электропривода | AR500E | ||||
| Время полного поворота | 15 с | ||||
| Крутящий момент | 5 Н∙м | ||||
| Питание, ток, мощность | ~220 В, 27 мА, 6 ВA ~24 В, 170 мА, 3 ВA | ||||
| Степень пылевлагозащиты привода | IP62 | ||||
| Длина кабеля | 370 мм | ||||
Модификации
| Модель | Ду, мм | Дэф, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес крана с приводом, г | |
| AR500E-2-15/12 GBP | 15 | 12 | 11 | G½" | 0,0 | 1,6 | 490 | |
| AR500E-2-20/15 GBP | 20 | 15 | 20 | G¾" | 550 | |||
| AR500E-2-25/19 GBP | 25 | 19 | 60 | G1" | 650 | |||
| AR500E-2-32/25 GBP | 32 | 25 | 80 | G1¼ | 840 | |||
| AR500E-2-40/30 GBP | 40 | 30 | 80 | G1½" | 980 | |||
| AR500E-2-50/37 GBP | 50 | 37 | 93 | G2" | 1330 | |||
Расшифровка обозначения на примере крана AR500E-2-15/12 XYZ:
AR500E – модель привода.
2 –двухходовой кран
15 – условный диаметр прохода в мм.
12 – эффективный диаметр в мм, если Дэф < Ду.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.
Все модификации
| Артикул | Диаметр условного прохода, мм | Питание привода | Срок поставки | Стоимость |
|---|---|---|---|---|
| M88202 | 15 | ~220 В | Со склада | 3192 руб. |
| M88203 | 20 | ~220 В | Со склада | 3391 руб. |
| M88204 | 25 | ~220 В | Со склада | 3757 руб. |
| M88205 | 32 | ~220 В | Со склада | 5652 руб. |
| M88206 | 40 | ~220 В | Со склада | 7315 руб. |
| M88207 | 50 | ~220 В | Со склада | 10640 руб. |
| M88208 | 15 | ~24 В | Со склада (комплектация 1..72 часа) | 3192 руб. |
| M88209 | 20 | ~24 В | Со склада (комплектация 1..72 часа) | 3391 руб. |
| M88210 | 25 | ~24 В | Со склада (комплектация 1..72 часа) | 3757 руб. |
| M88211 | 32 | ~24 В | Со склада (комплектация 1..72 часа) | 5652 руб. |
| M88212 | 40 | ~24 В | Со склада (комплектация 1..72 часа) | 7315 руб. |
| M88213 | 50 | ~24 В | Со склада (комплектация 1..72 часа) | 10640 руб. |
| Габаритные размеры |
 |
| Размер, мм | AR500E-2 | |||||
| -15/12 | -20/17 | -25/19 | -32/25 | -40/30 | -50/37 | |
| ∅d (Дэф) | 12 | 17 | 19 | 25 | 30 | 37 |
| D | 14 | 17 | 20 | 25 | 28 | 35 |
| H | 49 | 54 | 60 | 73 | 76 | 89 |
| L | 50 | 58 | 67 | 77 | 82 | 96 |
| G | ½" | ¾" | 1" | 1¼" | 1½" | 2" |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 20.04.2023 | 1.15 Мб |  |
Тип:
—
шаровой неполнопроходной
Рабочая среда:
—
вода, горячая вода, воздух, инертные газы, спирт
Температура рабочей среды:
—
+2...+90°С
Рабочее давление:
—
0...1,6 МПа
Диаметр условного прохода:
—
15...50 мм
Материал корпуса:
—
латунь
Материал уплотнения:
—
PTFE
Присоединение:
—
резьбовое G½...G2
Присоединение привода к крану:
—
М24×1,5
Модель электропривода:
—
AR500E
Питание электропривода:
—
~220 В, ~24 В
Однонаправленный:
—
вращение в одном направлении
