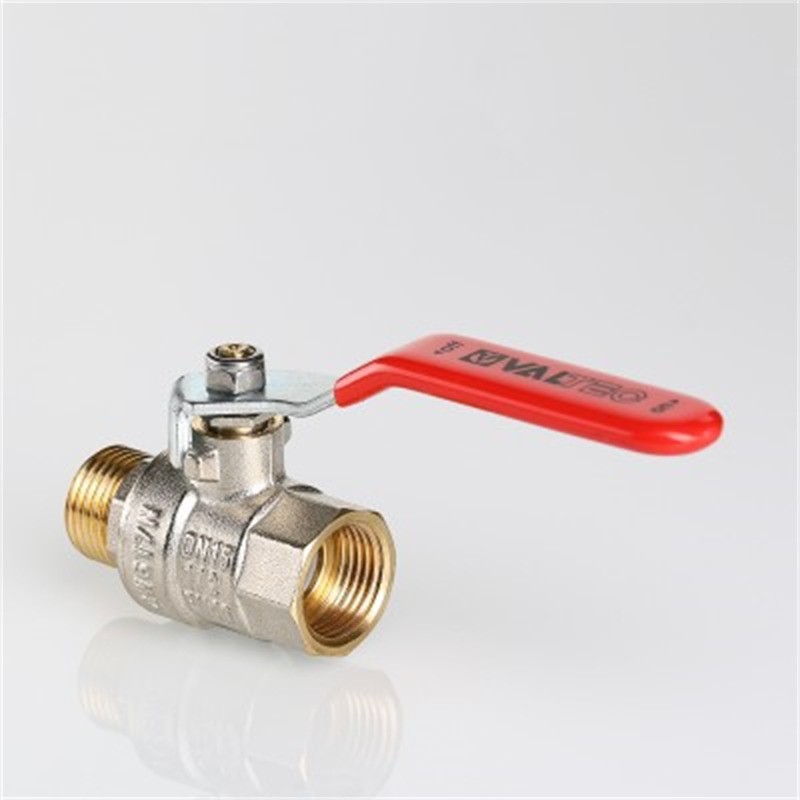

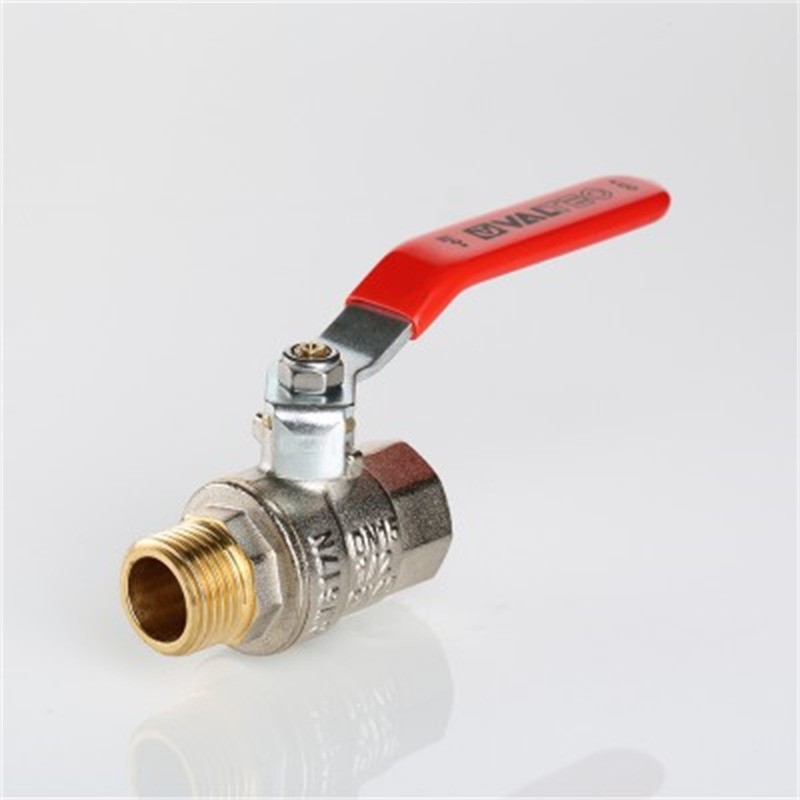

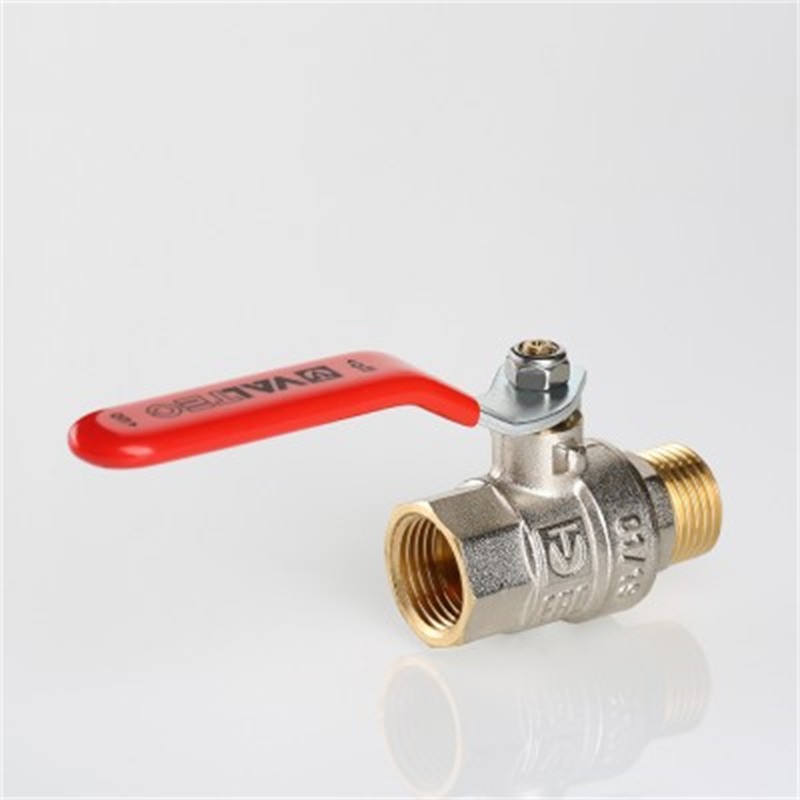

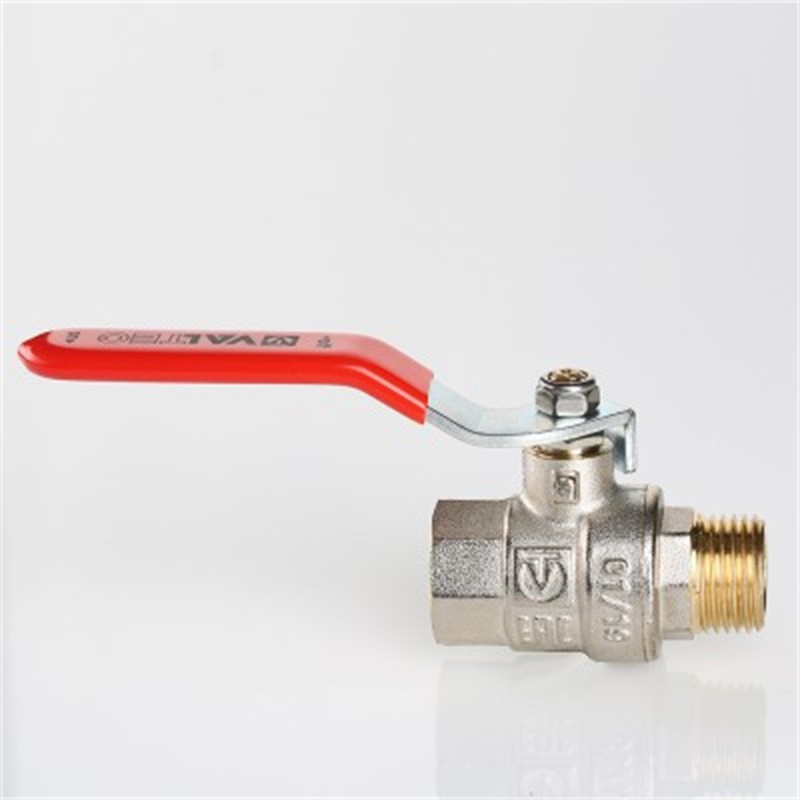

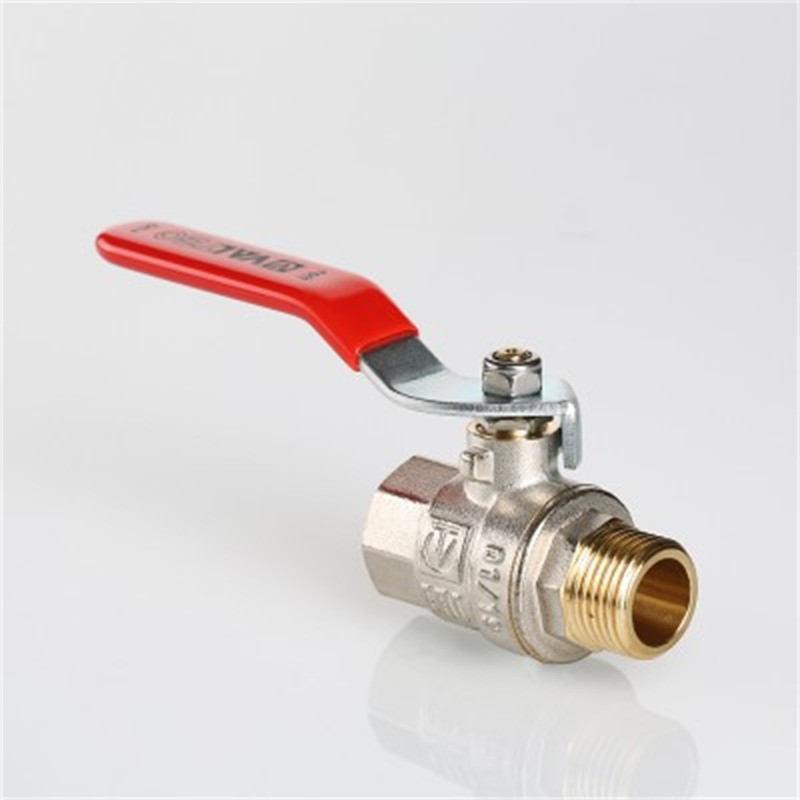

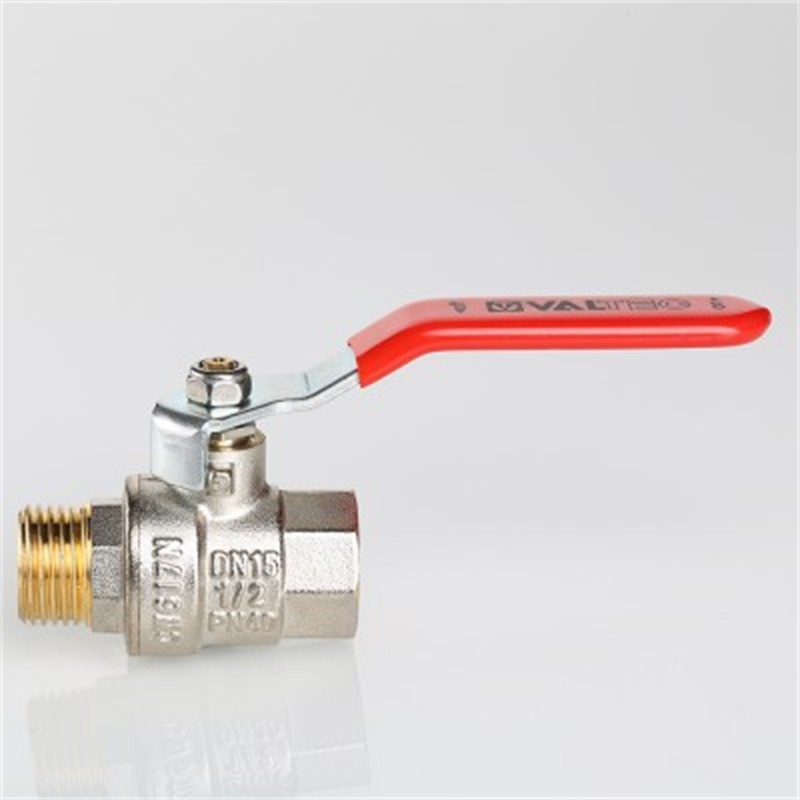

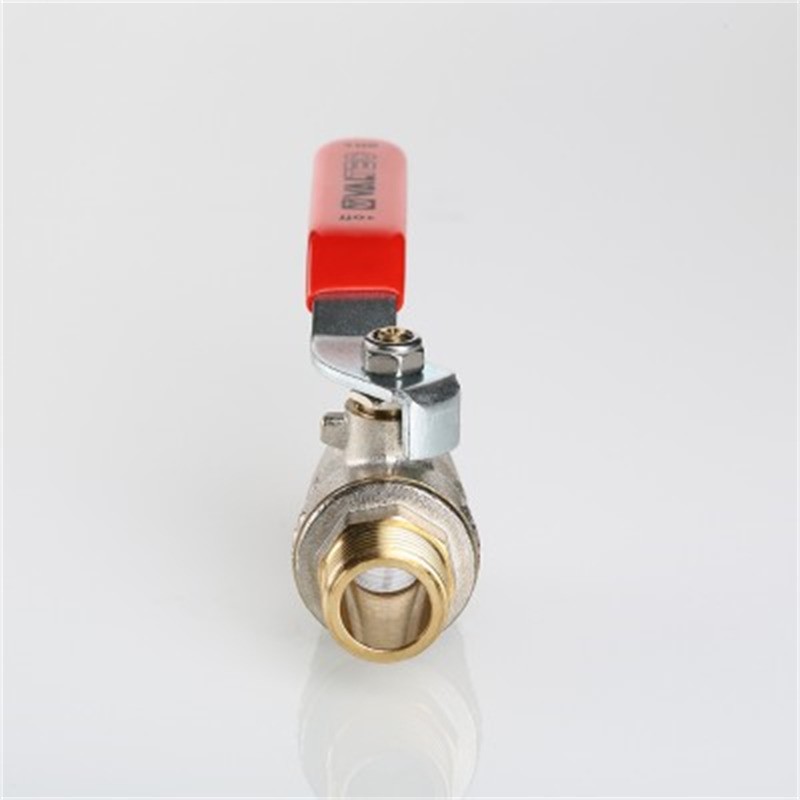

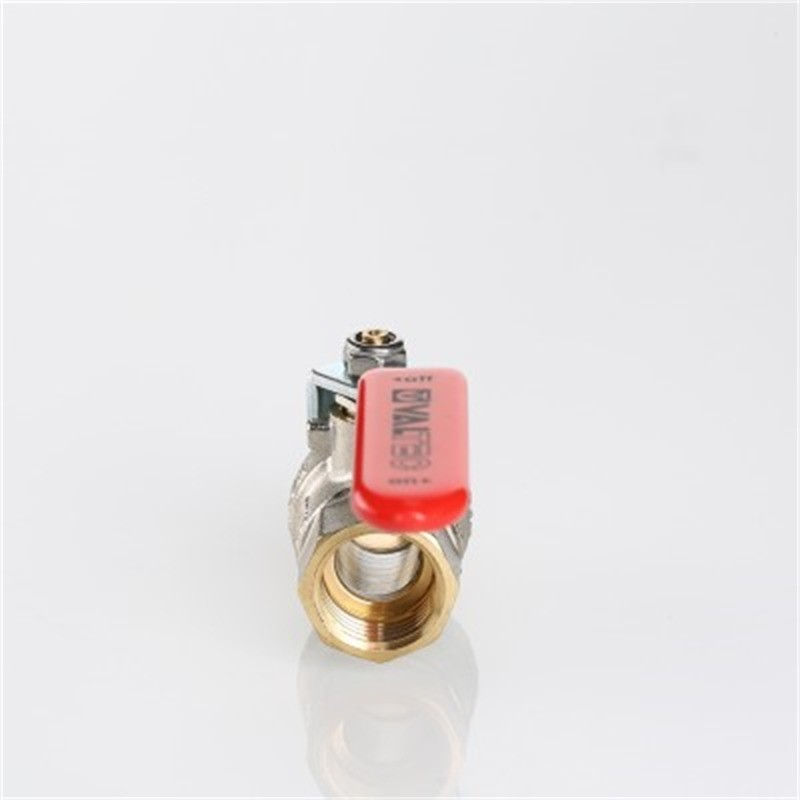

Кран шаровой BASE VT.215.N
Краны применяются в качестве запорной арматуры на трубопроводах систем холодного (в том числе и питьевого), горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана.
Использование шаровых кранов в качестве регулирующей арматуры не допускается.
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, а также другие жидкости, неагрессивные к материалам крана |
| Материал | Корпуса: никелированная латунь Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°С |
| Рабочее давление | 0,0...4,0 МПа (ду=15...25 мм) 0,0...2,5 МПа (ду=32...50 мм) |
| Диаметр условного прохода | 15...50 мм |
| Присоединение крана | G½"...G2" Резьба внутренняя-наружная |
| Средний полный ресурс | 55 000 циклов |
| Средняя полная наработка на отказ | 25 000 циклов |
| Ремонтопригодность | Да |
| Класс по эффективному диаметру | Полнопроходной |
| Способ управления | Ручное |
| Условия эксплуатации | −20...+60°С 0...60%RH |
| Класс герметичности затвора по ГОСТ | «А» |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Вес, г |
| VT.215.N.04 | 15 | 17,65 | G½" | 196 |
| VT.215.N.05 | 20 | 44,38 | G¾" | 276 |
| VT.215.N.06 | 25 | 72,17 | G1" | 429 |
| VT.215.N.07 | 32 | 123,5 | G1¼" | 711 |
| VT.215.N.08 | 40 | 199,4 | G1½" | 1055 |
| VT.215.N.09 | 50 | 314,7 | G2" | 1579 |
Все модификации
| Артикул | Модель | Диаметр условного прохода, мм | Срок поставки | Стоимость |
|---|---|---|---|---|
| G67297 | VT.215.N.04 | 15 | 1...2 недели | 487 руб. |
| G67298 | VT.215.N.05 | 20 | 1...2 недели | 746 руб. |
| G67299 | VT.215.N.06 | 25 | Со склада | 1187 руб. |
| G67300 | VT.215.N.07 | 32 | 1...2 недели | 2196 руб. |
| G67301 | VT.215.N.08 | 40 | 1...2 недели | 3301 руб. |
| G67302 | VT.215.N.09 | 50 | 1...2 недели | 4876 руб. |
| Габаритные размеры |
 |
| Ду, мм | DN | A, мм | B, мм | C, мм |
| 15 | G½" | 89,5 | 39 | 56,5 |
| 20 | G¾" | 89,5 | 44,5 | 62 |
| 25 | G1" | 105 | 50 | 69 |
| 32 | G1¼" | 122 | 60 | 90 |
| 40 | G1½" | 154 | 75 | 102,5 |
| 50 | G2" | 154 | 82 | 114 |
| Пример применения |
 |
Рабочая среда:
—
вода, горячая вода, а также другие жидкости, неагрессивные к материалам крана
Температура рабочей среды:
—
−20...+150°С
Рабочее давление:
—
0,0...4 МПа
Диаметр условного прохода:
—
15...50 мм
Материал корпуса:
—
никелированная латунь
Материал уплотнения:
—
PTFE
Присоединение:
—
G½...G2
Резьба:
—
внутренняя-наружная
Рукоятка:
—
стальная флажкового типа с ПХВ покрытием
