Электропривод поворотный для кранов ЭПР7
Новинка
Есть видеообзор
Электропривод поворотный ЭПР7 применяется для дистанционного и местного управления запорной арматурой таких типов, как кран шаровой, затвор поворотный и т. п.
Особенности

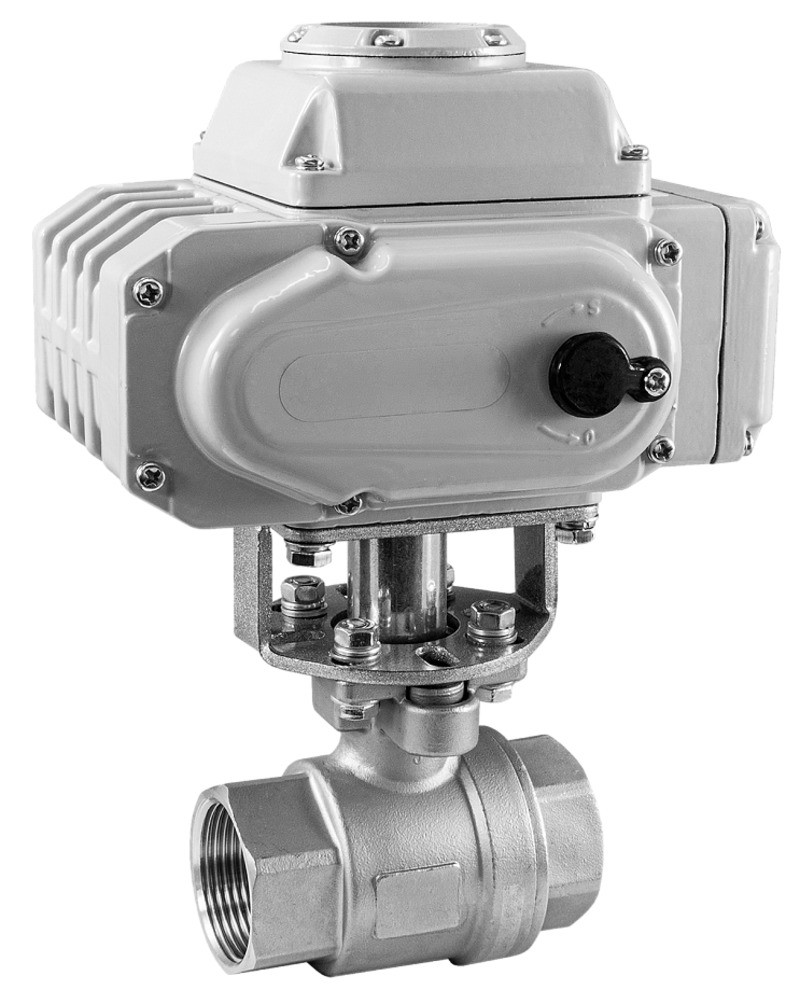

- Поставляется в сборе с монтажным крепежом КМКУ и переходником ПМКУ

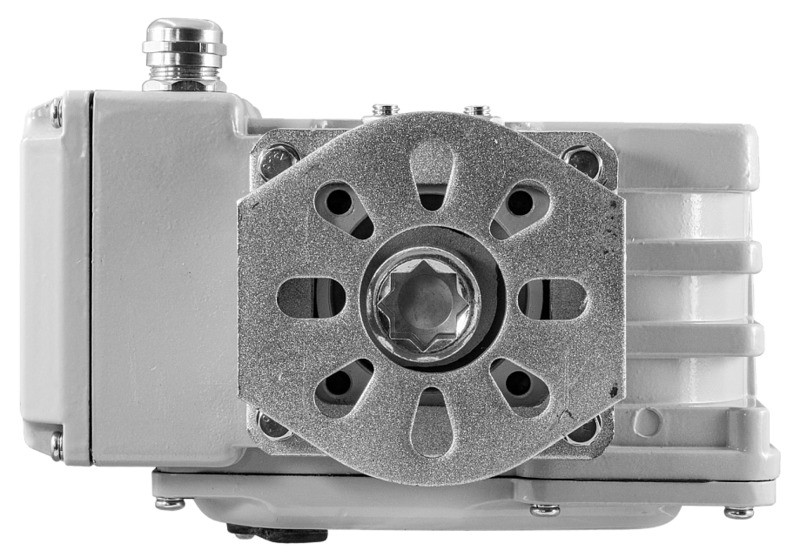

- Привод устанавливается вертикально присоединением ISO 5211 вниз
- Высокий крутящий момент
- Встроенная защита от перегрева

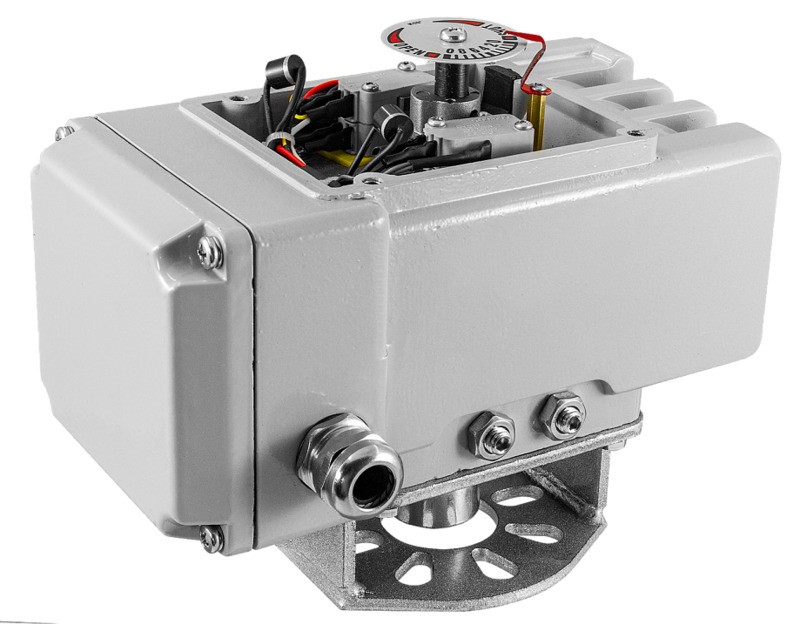

- Конечные выключатели для отключения двигателя в крайних положениях

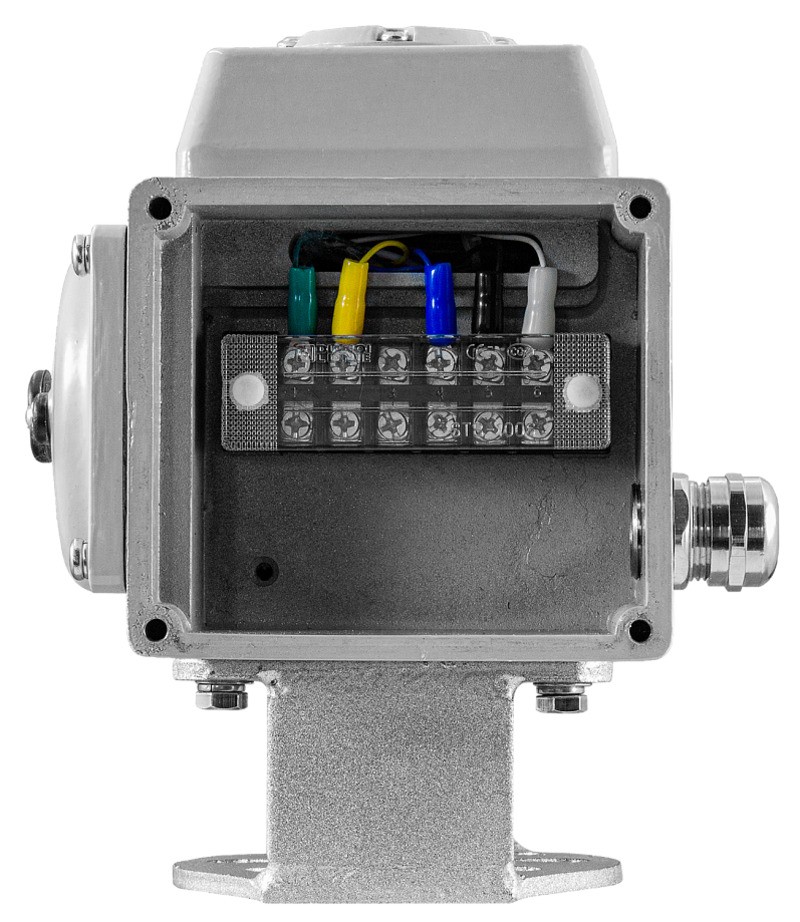

- Отдельная цепь с конечными выключателями для подключения/отключения внешней нагрузки
- Механическое ограничение поворота выходного вала (два настраиваемых упора)

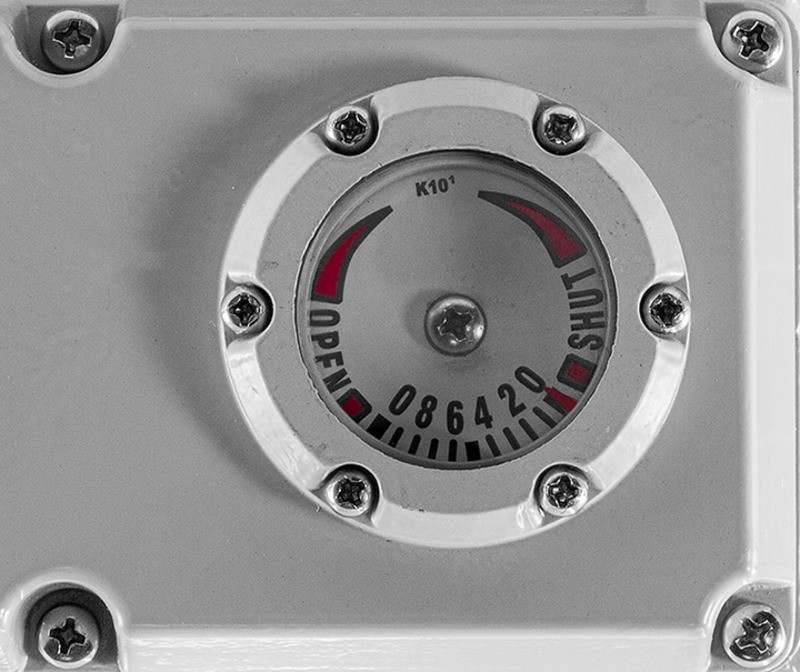

- Индикатор положения затвора
Технические характеристики
| Параметр | Значение |
| Тип двигателя | Асинхронный |
| Питание | ~220 B или =24 В |
| Время поворота на 90° | 15 с для =24 В, 30 с для ~220 В |
| Угол поворота выходного вала | 90° ± 10° |
| Механическое ограничение поворота выходного вала | 2 настраиваемых упора |
| Защита от перегрева/рабочая температура двигателя | Встроенная термозащита: вкл. 120°C ± 5°C/откл. 97°C ± 5°C |
| Условия эксплуатации | −20...+70°C, ≤ 90%RH |
Модификации
| Модель электропривода | Крутящий момент, Н∙м | Коммутационная способность конечных выключателей | Посадочный размер (с КМКУ и ПМКУ) | Вес, г | |
| Квадрат | Глубина | ||||
| ЭПР7-005 | 50 | ~5 A, 250 B | 14×14 | 19 | 2566 |
| ЭПР7-010 | 100 | ~10 A, 250 B | 17×17 | 24 | 4513 |
| ЭПР7-025 | 250 | ~10 A, 250 B | 17×17 | 33 | 7560 |
Все модификации
| Артикул | Модель | Питание | Срок поставки | Стоимость |
|---|---|---|---|---|
| O44973 | ЭПР7-005 | ~220 | Со склада | 20948 руб. |
| O44974 | ЭПР7-010 | ~220 | Под заказ к 2024.10.20 | 26434 руб. |
| O44975 | ЭПР7-025 | ~220 | Со склада | 37985 руб. |
| O44976 | ЭПР7-005 | =24 | Со склада | 23042 руб. |
| O44977 | ЭПР7-010 | =24 | Со склада | 29077 руб. |
| O44978 | ЭПР7-025 | =24 | Под заказ к 2024.10.20 | 41782 руб. |
Таблица выбора электропривода ЭПР7
| Модель привода | Ду крана/затвора КПР, мм | |||||||||
| -2 | -3 | -2Ф | -3Ф | -Т3-L, -T3-T | -Т3Ф | -Б7 | ||||
 |  |  |  |  |  |  | ||||
| ЭПР7-005 | 25-50 | 25-32 | – | – | ||||||
| ЭПР7-010 | 25-80 | 25-50 | 50-65 | 50-80 | ||||||
| ЭПР7-025 | 40-100 | 40-50 | 50-65 | 50-150 | ||||||
Если посадочный размер привода больше посадочного размера крана, то нужно использовать переходник типа «звезда-квадрат» ПП84, при необходимости – в комбинации с переходником «квадрат-квадрат» ПП44.
| Габаритные размеры |
 |
| Модель | Размеры, мм | Габаритные размеры, мм | ||||||
| A | B | C | D | E | F | ∅R1 | ||
| ЭПР7-005 | 152 | 166 | 140 | 74 | 122 | 82 | 25 | 152×166×140 |
| ЭПР7-010 | 181 | 215 | 150 | 82 | 130 | 96 | 30 | 181×215×150 |
| ЭПР7-025 | 220 | 260 | 175 | 93 | 155 | 124 | 40 | 220×260×175 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 17.02.2024 | 1.25 Мб |  |
Время поворота на 90°:
—
15...30 с
Крутящий момент:
—
50...250 Н∙м
Присоединение:
—
по стандарту ISO 5211
Степень пылевлагозащиты:
—
IP67
Угол поворота выходного вала:
—
90° ± 10°

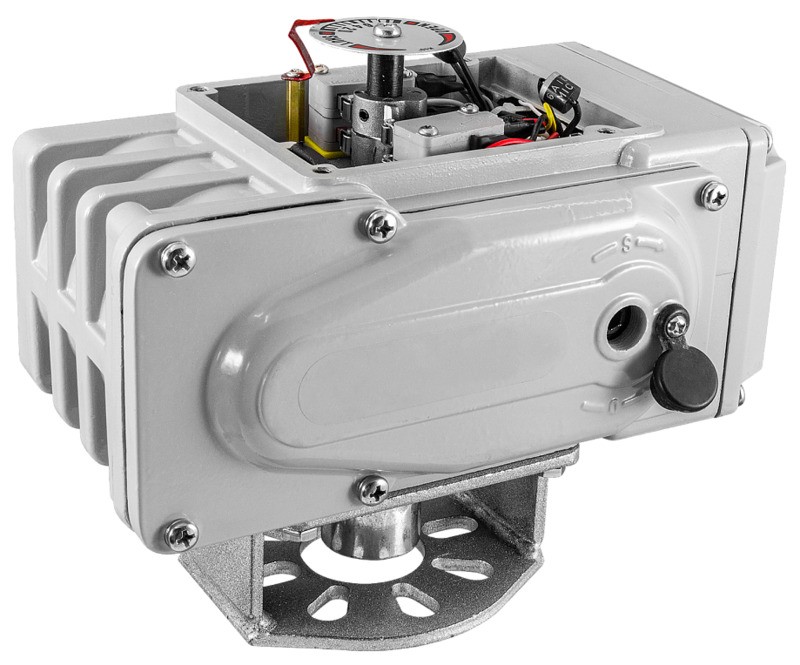

Ручной дублер:
—

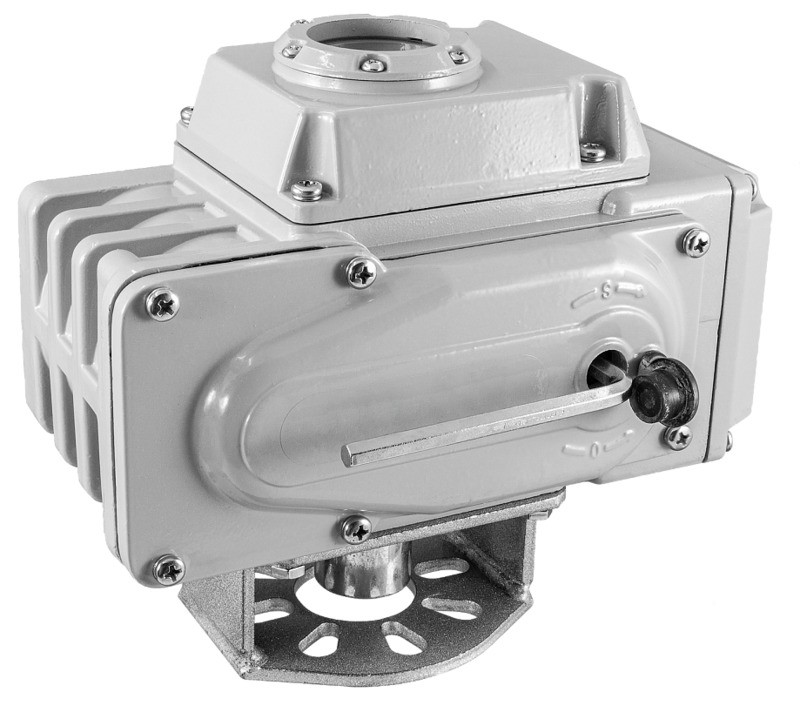

используемый в случае отказа электропитания или для настройки электропривода
Питание:
—
~220 В, =24 В
