Кран шаровой неполнопроходной с электроприводом AR501-2
Новинка
Краны шаровые неполнопроходные с электроприводами AR501-2 предназначены для управления потоком рабочей среды в трубопроводе
Особенности:

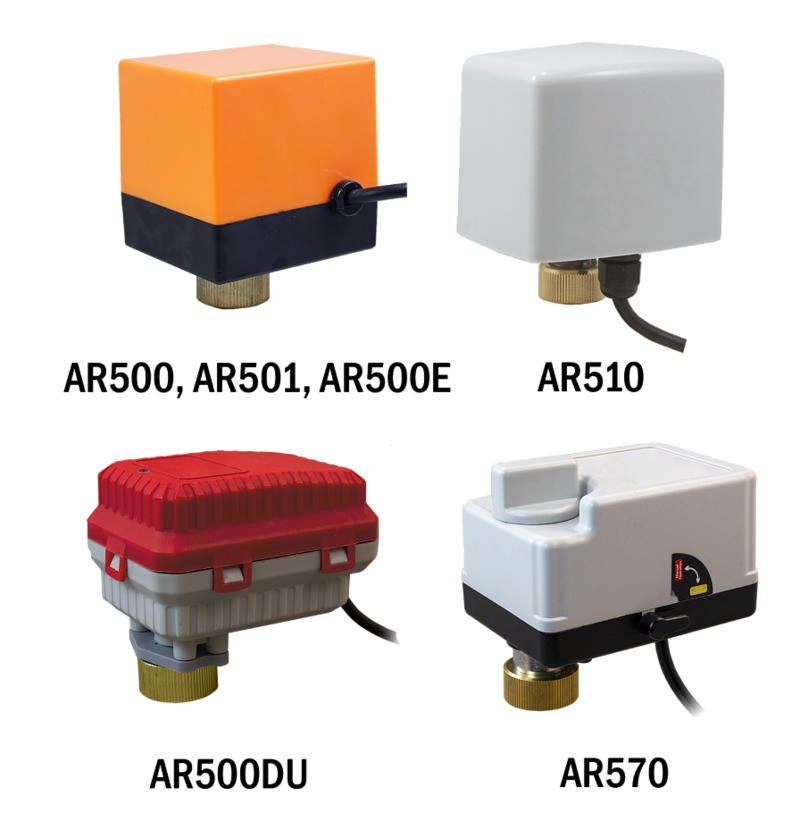

- Универсальное основание позволяет легко заменить привод на любой другой из серии AR5xx: AR500, AR500E, AR500DU, AR510, AR570. Сравнительная таблица приводов серии AR5xx
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
- Автоматическое отключение при достижении конечного положения
- Удобство в эксплуатации и обслуживании
- 3-проводная схема подключения
- Управление открытием/закрытием крана с помощью одного провода
Технические характеристики:
| Параметр | Значение | ||||

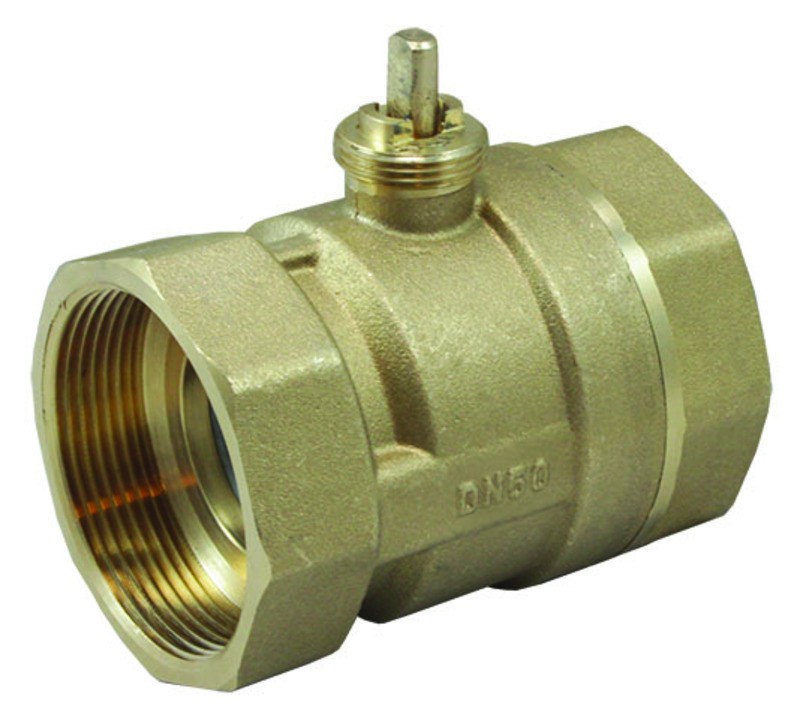

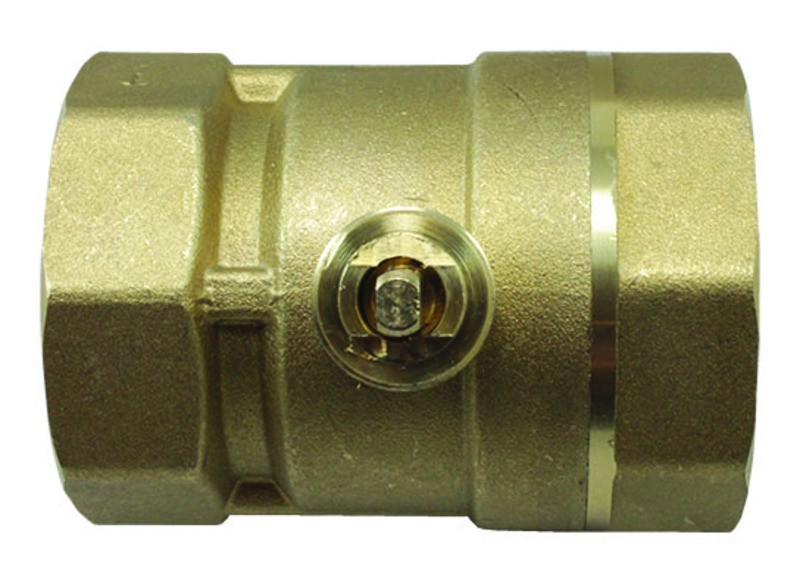

| Тип | Шаровой неполнопроходной | ||||
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, спирт | ||||
| Материал | Корпус: латунь Уплотнения: PTFE | ||||
| Температура рабочей среды | +2...+90°С | ||||
| Рабочее давление | 0...1,6 МПа | ||||
| Диаметр условного прохода | 15...50 мм | ||||
| Присоединение | Резьбовое G½"...G2" | ||||

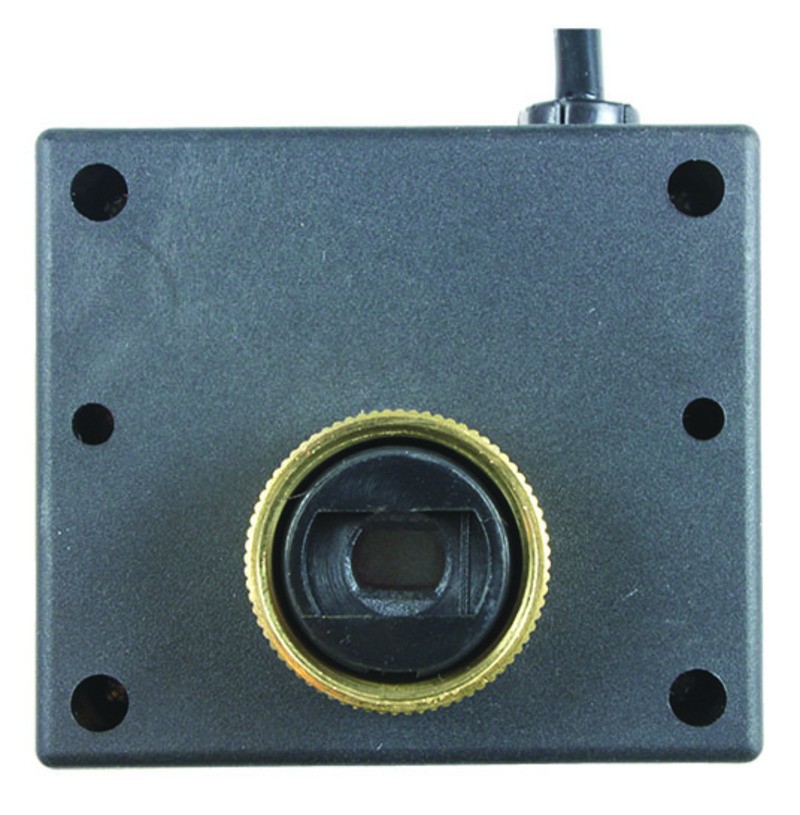

| Присоединение привода к крану | М24×1,5 | ||||
| Угол полного поворота | 90° (вращение в обоих направлениях) | ||||
| Схема подключения | 3-проводная | ||||
| Модель электропривода | AR501 | ||||
| Время полного поворота | 16 с | ||||
| Крутящий момент | 5 Н∙м | ||||
| Питание, ток, мощность | ~220 В, 47 мА, 9 ВA | ||||
| Степень пылевлагозащиты привода | IP62 | ||||
| Длина кабеля | 310 мм | ||||
Модификации
| Модель | Ду, мм | Дэф, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес крана с приводом, г | |
| AR501-2-15/12 GBP | 15 | 12 | 11 | G½" | 0,0 | 1,6 | 490 | |
| AR501-2-20/15 GBP | 20 | 15 | 20 | G¾" | 550 | |||
| AR501-2-25/19 GBP | 25 | 19 | 60 | G1" | 650 | |||
| AR501-2-32/25 GBP | 32 | 25 | 80 | G1¼ | 840 | |||
| AR501-2-40/30 GBP | 40 | 30 | 80 | G1½" | 980 | |||
| AR501-2-50/37 GBP | 50 | 37 | 93 | G2" | 1330 | |||
Расшифровка обозначения на примере крана AR501-2-15/12 XYZ:
AR501 – модель привода.
2 –двухходовой кран
15 – условный диаметр прохода в мм.
12 – эффективный диаметр в мм, если Дэф < Ду.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.
Все модификации
| Артикул | Диаметр условного прохода, мм | Срок поставки | Стоимость |
|---|---|---|---|
| N34300 | 15 | Со склада (комплектация 1..72 часа) | 2580 руб. |
| N34301 | 20 | Со склада | 2826 руб. |
| N34302 | 25 | Со склада | 3159 руб. |
| N34303 | 32 | Со склада | 4522 руб. |
| N34304 | 40 | Со склада | 5752 руб. |
| N34305 | 50 | Со склада (комплектация 1..72 часа) | 11139 руб. |
| Габаритные размеры |
 |
| Размер, мм | AR501-2 | |||||
| -15/12 | -20/17 | -25/19 | -32/25 | -40/30 | -50/37 | |
| ∅d (Дэф) | 12 | 17 | 19 | 25 | 30 | 37 |
| D | 14 | 17 | 20 | 25 | 28 | 35 |
| H | 49 | 54 | 60 | 73 | 76 | 89 |
| L | 50 | 58 | 67 | 77 | 82 | 96 |
| G | ½" | ¾" | 1" | 1¼" | 1½" | 2" |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 20.04.2023 | 1.08 Мб |  |
Тип:
—
шаровой неполнопроходной
Рабочая среда:
—
вода, горячая вода, воздух, инертные газы, спирт
Температура рабочей среды:
—
+2...+90°С
Рабочее давление:
—
0...1,6 МПа
Диаметр условного прохода:
—
15...50 мм
Материал корпуса:
—
латунь
Материал уплотнения:
—
PTFE
Присоединение:
—
резьбовое G½...G2
Присоединение привода к крану:
—
М24×1,5
Модель электропривода:
—
AR501
Питание электропривода:
—
~220 В
Управление:
—
открытием/закрытием крана с помощью одного провода
