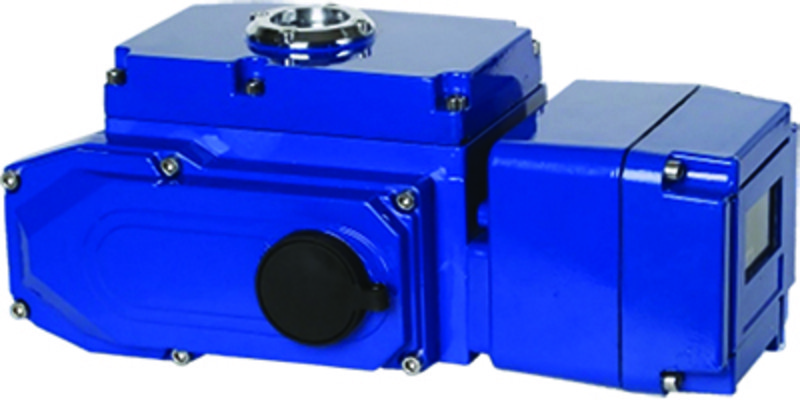

Электропривод поворотный для кранов ЭПР1

Есть видеообзор
Артикул: 426713727

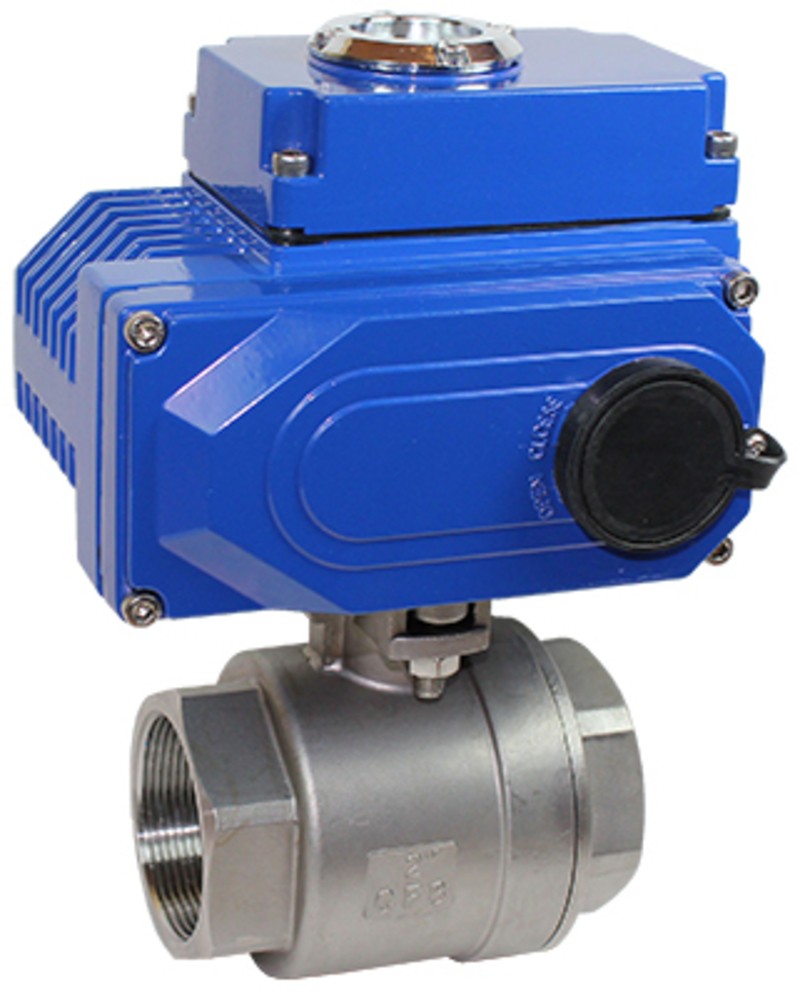

Привод для дистанционного и местного управления запорной арматурой таких типов, как кран шаровой, затвор поворотный и т. п. 

От 17 237 руб.

Характеристики

Время поворота на 90°:
10...40 с
Крутящий момент:
30...1000 Н∙м
Присоединение:
по стандарту ISO 5211
Степень пылевлагозащиты:
IP67
Угол поворота выходного вала:
90° ± 10°

Электропривод поворотный ЭПР1 применяется для дистанционного и местного управления запорной арматурой таких типов, как кран шаровой, затвор поворотный и т. п. 

Особенности

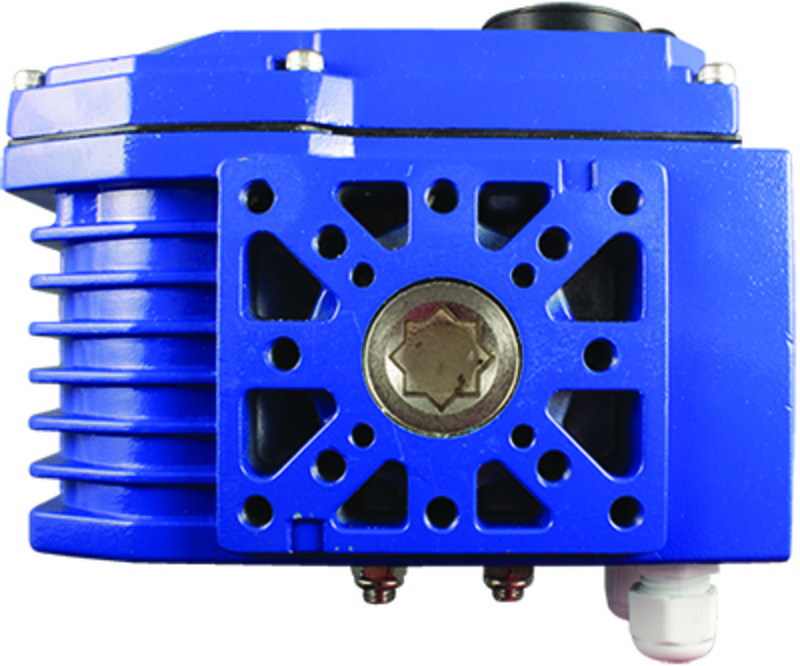

  • Привод устанавливается вертикально присоединением ISO 5211 вниз
  • Высокий крутящий момент
  • Встроенная защита от перегрева

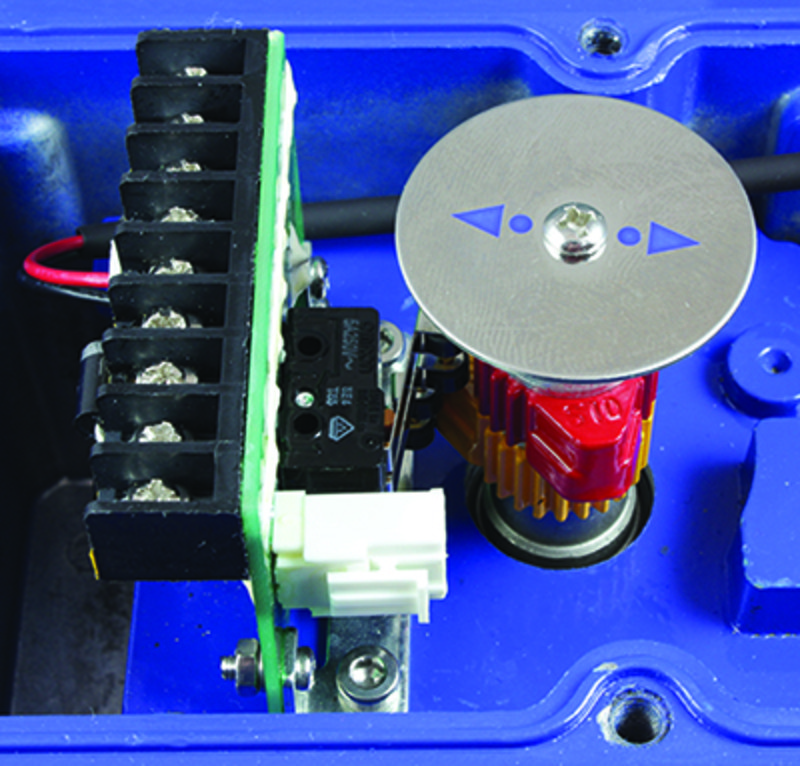

  • Конечные выключатели для отключения двигателя в крайних положениях
  • Отдельная цепь с конечными выключателями для подключения/отключения внешней нагрузки
  • Механическое ограничение поворота выходного вала (два настраиваемых упора)
  • Самоблокировка осуществляется с помощью червячной передачи

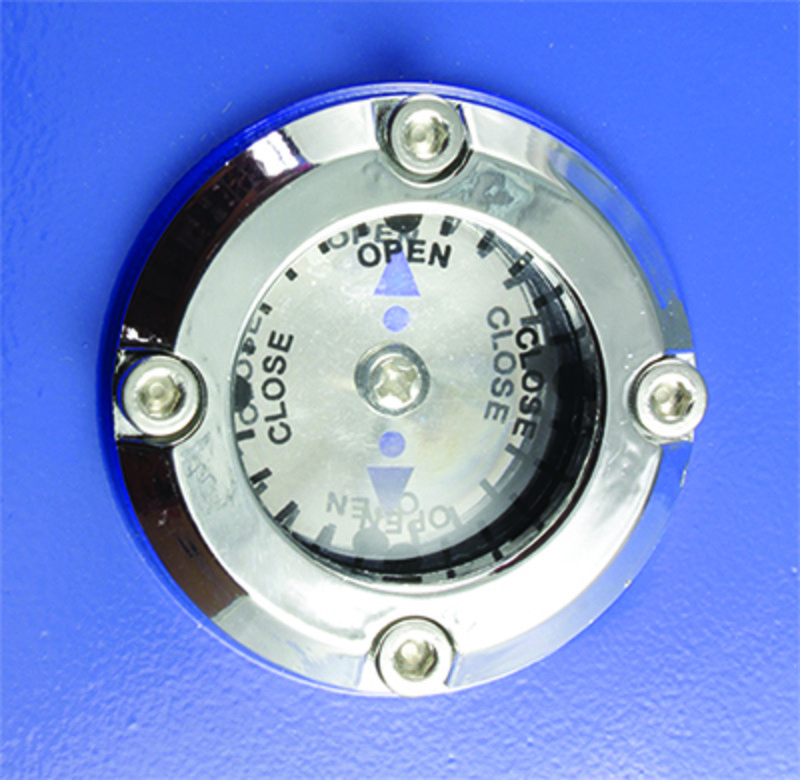

  • Индикатор положения затвора
  • Смазка всех механических передач рассчитана на весь срок службы
  • Возможность подключения контроллера ЭПР-1Т для управления ЭПР1 током 4...20 мА (при наличии встроенного потенциометра)

Технические характеристики

Параметр Значение
Тип двигателя Асинхронный
Питание ~220 В, =24 В или от трехфазной сети ~380 В
Конечные выключатели ~10 A, 250 B
Угол поворота выходного вала* 90° ± 10°
Механическое ограничение поворота выходного вала 2 настраиваемых упора
Защита от перегрева/рабочая температура двигателя Встроенная термозащита: вкл. +120°C ± 5°C/
откл. +97°C ± 5°C
Виброустойчивость 0,2...34 Гц в течение 30 мин

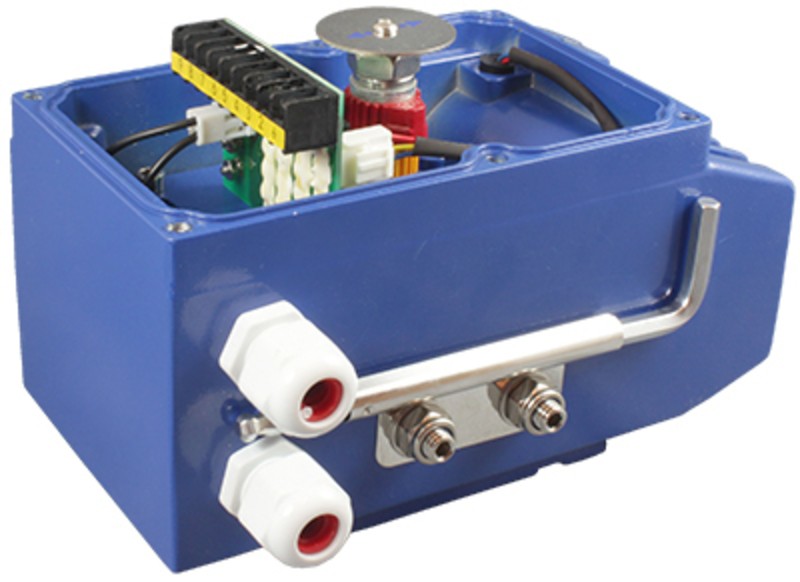

Кабельные вводы 2 шт., M18
Условия эксплуатации −20...+70°C, ≤ 90%RH

* Привод имеет возможность поворота выходного вала на угол более 90° (до 270° ± 10°).
Это достигается настройкой механических упоров и обязательной перенастройкой кривошипных кулачков, отключающих питание двигателя в конечной точке. Несоблюдение этого условия приведет к выходу из строя электродвигателя.
Настройка должна производиться квалифицированным специалистом! При самостоятельной перенастройке угла поворота привод снимается с гарантии!

Модификации

Модель привода Крутящий момент, Н∙м Время поворота на 90°, с Посадочный размер Вес, г
Квадрат Глубина
ЭПР1-003 30 10 для ~220 В 11×11 15,5 2100
ЭПР1-008 80 15 для =24 В,
30 для ~220 В и ~380 В
14×14 18 3400
ЭПР1-015 150 15 для =24 В,
30 для ~220 В и ~380 В
17×17 22,5 4600
ЭПР1-060 600 30 для =24 В, 40 для ~220 В,
35 для ~380 В
22×22 26 14 000
ЭПР1-100 1000 40 для ~220 В 27×27 32,5 14 500

Все модификации

Артикул Модель Питание, В Срок поставки Стоимость
O27721 ЭПР1-003 ~380 Снято с производства

17955 руб.

O27722 ЭПР1-008 ~380 Под заказ к 2024.07.20

25270 руб.

O27723 ЭПР1-015 ~380 Под заказ к 2024.07.20

28928 руб.

O27724 ЭПР1-060 ~380 Со склада

53200 руб.

O27725 ЭПР1-100 ~380 120 дней

58520 руб.

O27726 ЭПР1-003 ~220 Со склада

17955 руб.

O27727 ЭПР1-008 ~220 Со склада

25270 руб.

O27728 ЭПР1-015 ~220 Со склада

28928 руб.

O27729 ЭПР1-060 ~220 Со склада

53200 руб.

O27730 ЭПР1-100 ~220 Со склада

58520 руб.

O27731 ЭПР1-003 =24 Снято с производства

23275 руб.

O27732 ЭПР1-008 =24 Со склада

30590 руб.

O27733 ЭПР1-015 =24 Со склада

34248 руб.

O27734 ЭПР1-060 =24 Со склада

58520 руб.

O27735 ЭПР1-100 =24 Снято с производства

63840 руб.

Таблица выбора электропривода ЭПР1

Модель привода Max Ду крана КПР, мм
-2 -3 -2Ф -3Ф -Т3 -Т3Ф -Б7
ЭПР1-003 15-32 15-32 8-32
ЭПР1-008 40-50 40-50 40-50 50-100
ЭПР1-015 65-80 65-80 65-100 65-80 50-65 125
ЭПР1-060 100 100 100 80-100 150-250
ЭПР1-100 80-100 300-350

Рекомендуется устанавливать на кран либо соответствующий ему тип ЭПР1 из таблицы, либо следующий за ним. То есть на кран КПР-2-032 можно поставить ЭПР1-003, а при необходимости (высокое давление среды, срочная замена и т.д.) возможно установить ЭПР1-008.
Если посадочный размер привода больше посадочного размера крана, то нужно использовать переходник типа «звезда-квадрат» ПП84, при необходимости – в комбинации с переходником «квадрат-квадрат» ПП44.

Габаритные размеры



Модель X Y Z A n­-B C n-D E F M×M
ЭПР1-003 123 125 117 ∅ 50 4-М6 ∅ 36 4-М5 50 50 11×11
ЭПР1-008 161 146 125 ∅ 70 4-М8 ∅ 50 4-М6 70 70 14×14
ЭПР1-015 189 161 132 ∅ 70 4-М8 ∅ 50 4-М6 100 90 17×17
ЭПР1-060 268 209 169 ∅ 125 4-М12 ∅ 102 4-М10 140 130 22×22
ЭПР1-100 268 209 169 ∅ 125 4-М12 ∅ 102 4-М10 140 130 27×27

Документация и схемы

Документ Дата изменения Размер Файл
Руководство по эксплуатации 06.06.2023 1.61 Мб
Время поворота на 90°:
10...40 с
Крутящий момент:
30...1000 Н∙м
Присоединение:
по стандарту ISO 5211
Степень пылевлагозащиты:
IP67
Угол поворота выходного вала:
90° ± 10°

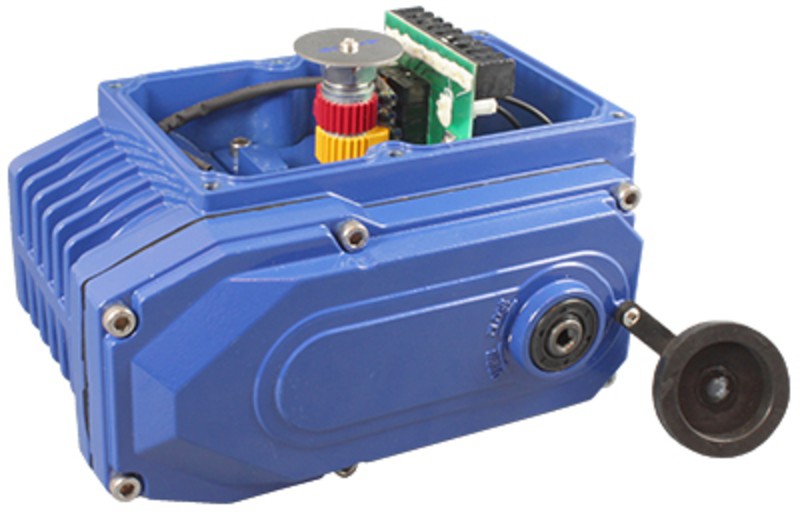

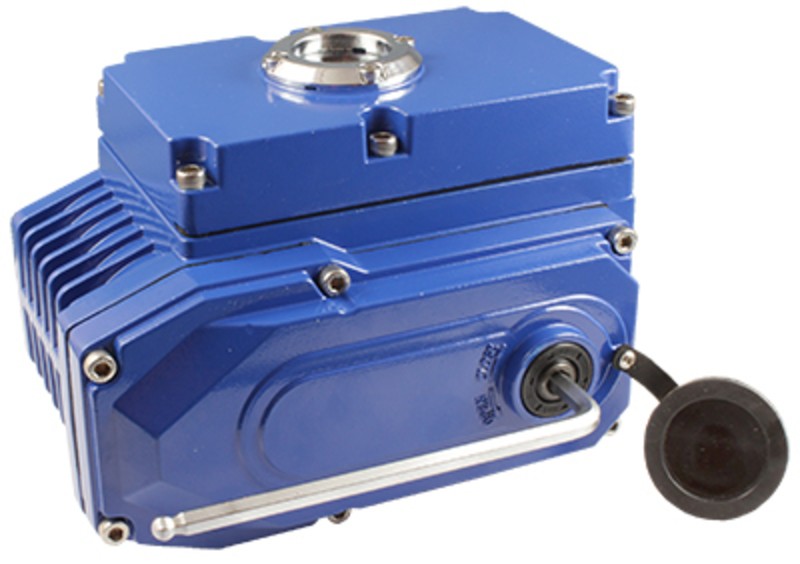

Ручной дублер:
используемый в случае отказа электропитания или для настройки электропривода
Питание:
~220 В, =24 В или от трехфазной сети ~380 В
