Электропривод поворотный для кранов ЭПР2У
Новинка Рекомендуем

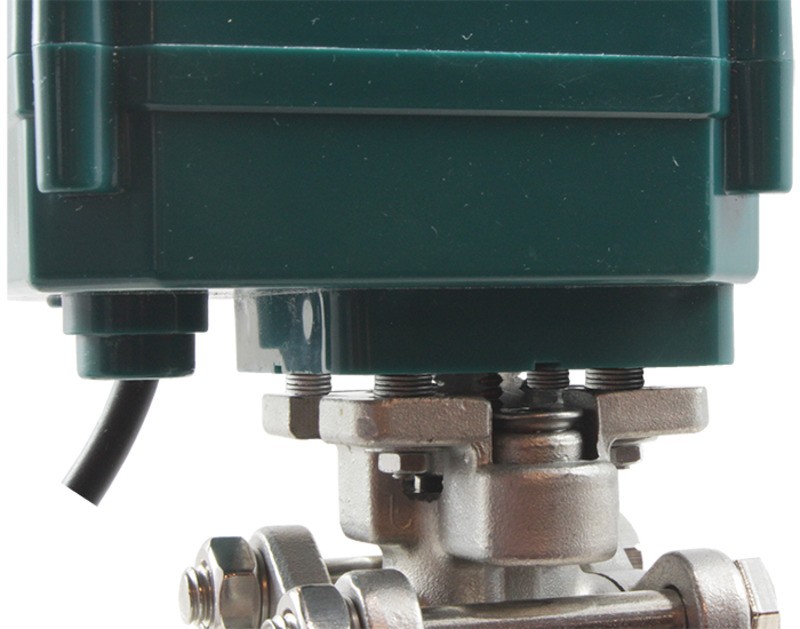

Электроприводы ЭПР2У устанавливаются на шаровые краны, имеющие присоединительную площадку по стандарту ISO 5211, для управления потоком рабочей среды в трубопроводе.

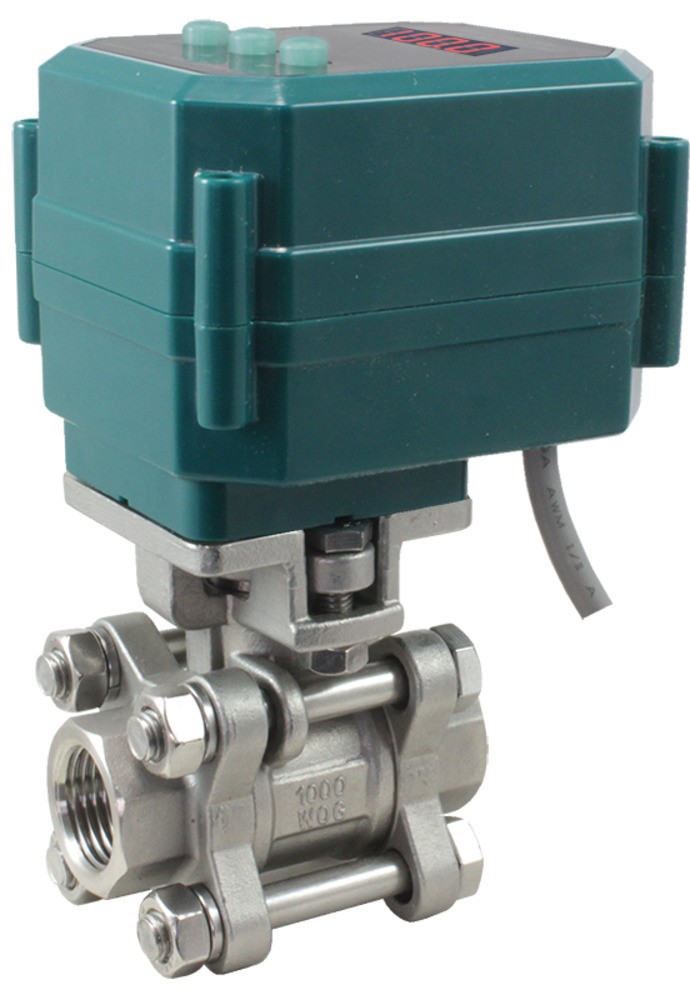

Шаровые краны в сборе с электроприводами ЭПР2У широко применяются в различных отраслях промышленности, сельском хозяйстве, ЖКХ, в системах водоснабжения и водоочистки и т. д.
Особенности
- Приводы устанавливаются на краны ISO 5211: КПР-1 с Ду от 15 до 50 мм
- Аналоговый сигнал управления 4-20 мА
- Аналоговый сигнал обратной связи 4-20 мА (для передачи информации о положении вала привода в систему управления)

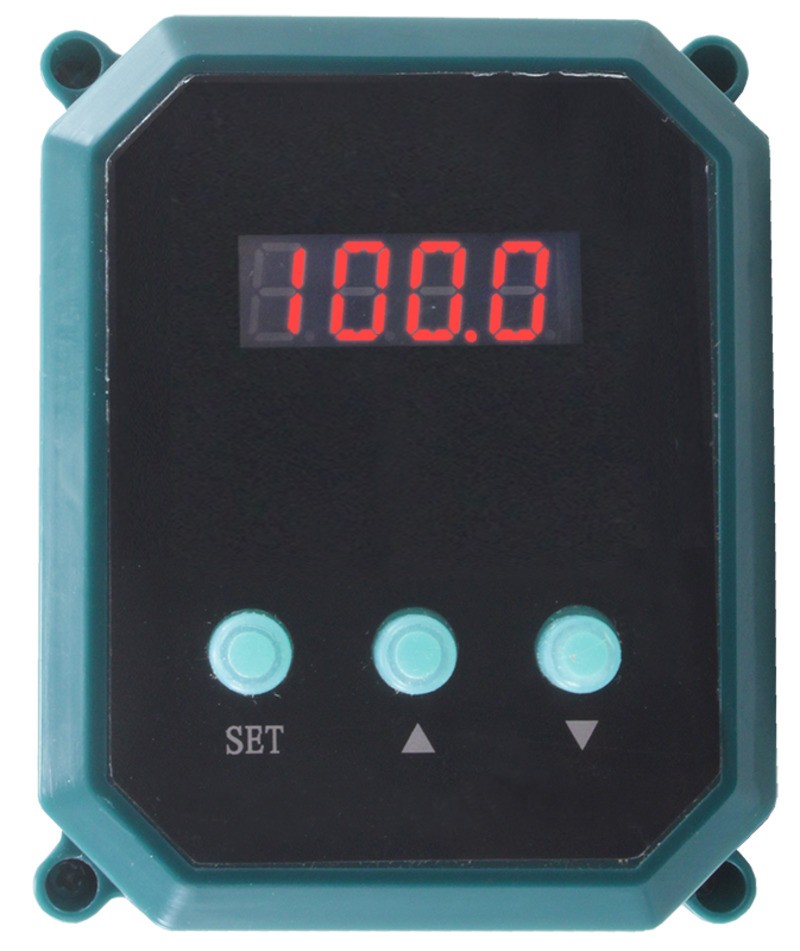

- Два режима работы: автоматический (посредством управляющего сигнала 4-20 мА) и ручной (с помощью кнопок на лицевой панели)
- Автоматическое отключение при достижении крайних положений
- Компактные размеры
- 5-проводная схема подключения
- Длина кабеля для подключения: 340 мм
Технические характеристики
| Параметр | Значение |
| Время поворота на 90° | 25 с |
| Крутящий момент | 6 Н∙м |
| Питание, ток, мощность | =12...24 В, ≤ 100 мА, < 5 Вт |
| Схема подключения | 5-проводная |

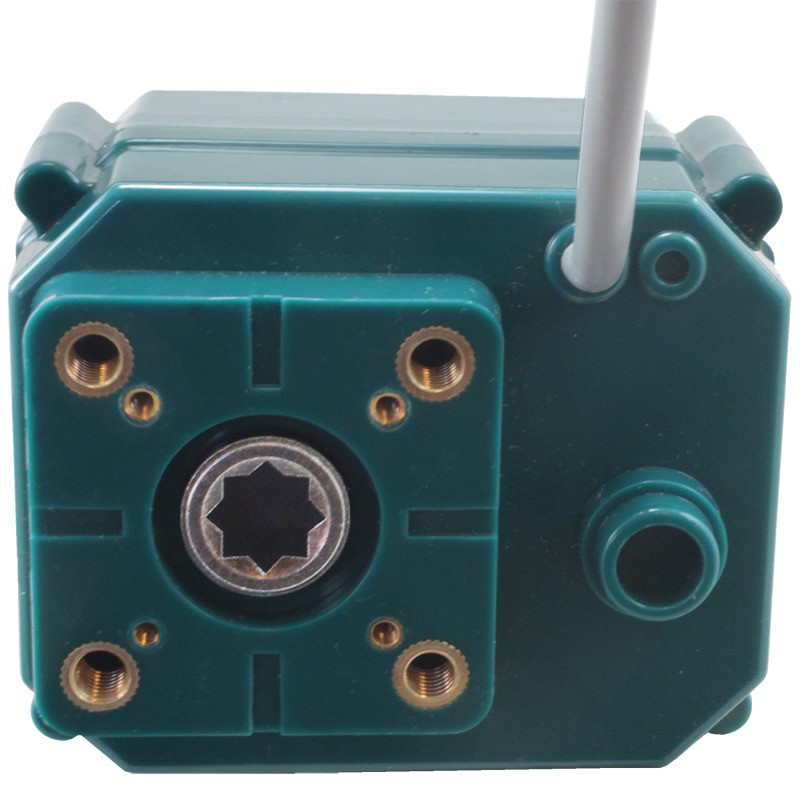

| Размеры присоединительных фланцев привода | ∅36 мм (F03) и ∅50 мм (F05) |
| Присоединение | Стандарт ISO 5211 |
| Степень пылевлагозащиты | IP65 |
| Длина кабеля | 340 мм |
| Габаритные размеры | 71,5×87×71 мм |
| Вес | 408 г |
| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации ЭПР2У | 11.10.2022 | 0.85 Мб |  |
Время поворота на 90°:
—
25 с
Крутящий момент:
—
6 Н∙м
Управление:
—
аналоговым токовым сигналом 4..20 мА
Размеры присоединительных фланцев привода:
—
∅36 мм (F03) и ∅50 мм (F05)
Присоединение:
—
по стандарту ISO 5211
Степень пылевлагозащиты:
—
IP65
Питание:
—
=12...24 В
