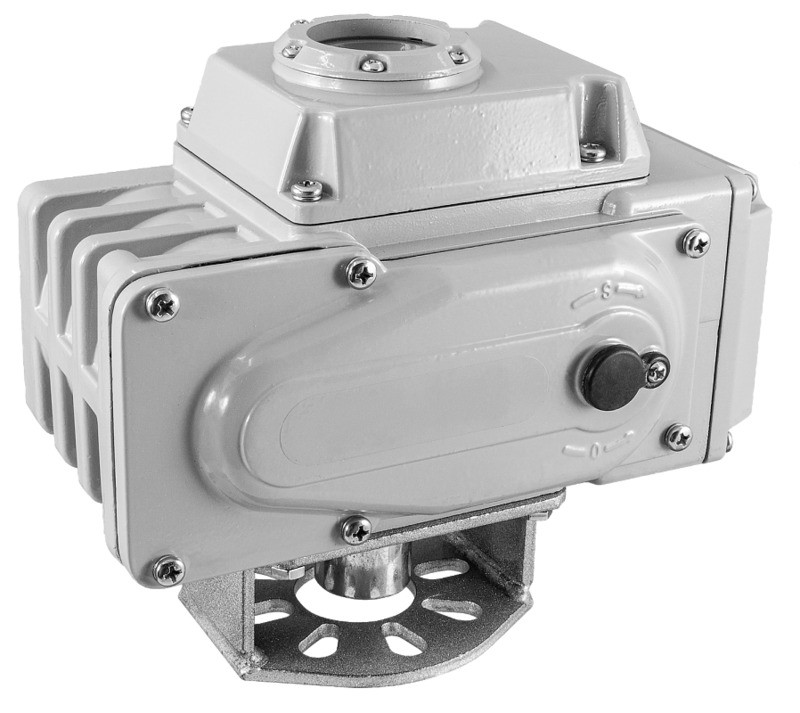

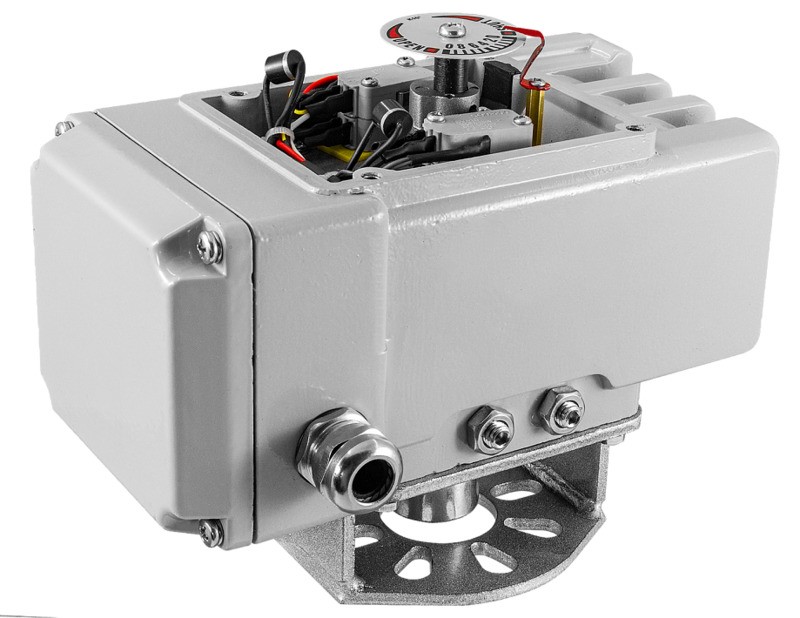

Электропривод поворотный для кранов ЭПР7У
Новинка
Есть видеообзор
Электропривод поворотный ЭПР7У применяется для дистанционного и местного управления запорной арматурой таких типов, как кран шаровой, затвор поворотный и т. п.
Особенности
- Поставляется в сборе с монтажным крепежом КМКУ и переходником ПМКУ
- Возможность управления положением вала кнопками «открыть»-«закрыть»

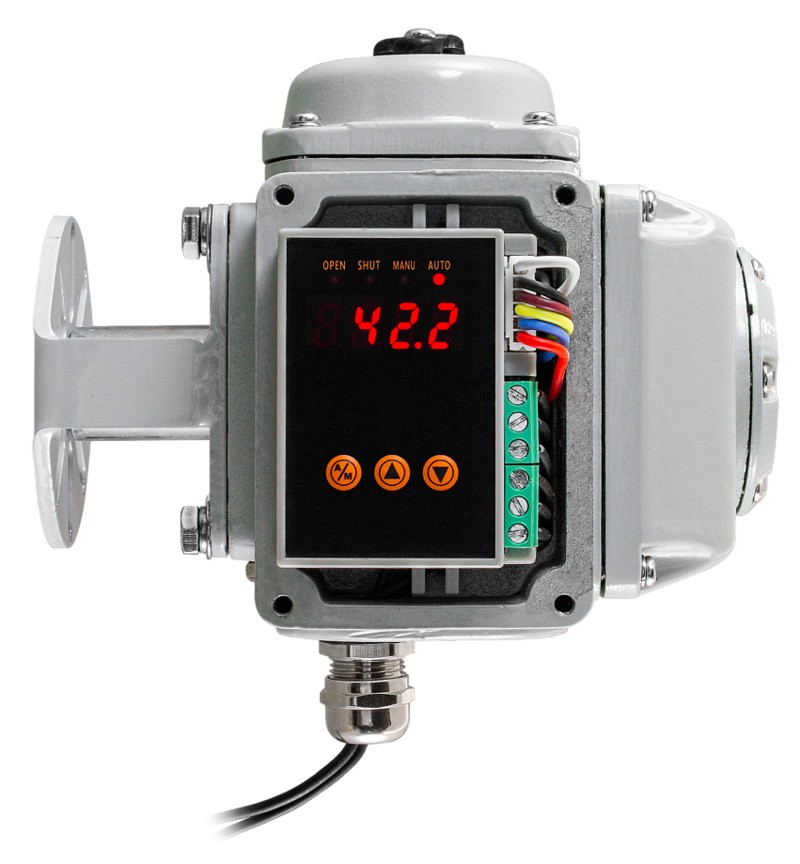

- Контроллер с четырехразрядным СД-дисплеем (высота символов 10 мм)
- Привод устанавливается вертикально присоединением ISO 5211 вниз
- Высокий крутящий момент
- Встроенная защита от перегрева
- Механическое ограничение поворота выходного вала (два настраиваемых упора)

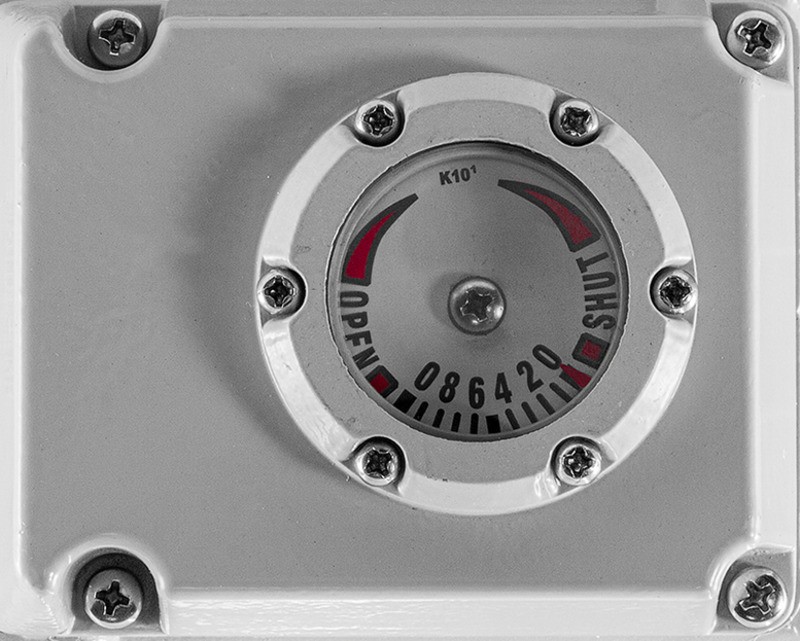

- Индикатор положения затвора
Технические характеристики
| Параметр | Значение | ||
| Тип двигателя | Асинхронный | ||
| Питание | ~220 B | =24 В | |
| Время поворота на 90° | 30 с | 15 с | |
| Управляющий сигнал | 4...20 мА | ||
| Сигнал обратной связи | 4...20 мА | ||
| Ток, мощность | ЭПР7У-005 | 170 мА, 37 ВА | 1000 мА (пик.), 320 мА (раб.), 8 Вт |
| ЭПР7У-010 | 340 мА, 72 ВА | 1500 мА (пик.), 450 мА (раб.), 11 Вт | |
| ЭПР7У-025 | 400 мА, 85ВА | - | |
| Угол поворота выходного вала | 90° ± 10° | ||
| Механическое ограничение поворота выходного вала | 2 настраиваемых упора | ||
| Защита от перегрева/рабочая температура двигателя | Встроенная термозащита: вкл. 120°C ± 5°C/откл. 97°C ± 5°C | ||
| Условия эксплуатации | −20...+70°C, ≤ 90%RH | ||
Модификации
| Модель привода | Крутящий момент, Н∙м | Посадочный размер (с КМКУ и ПМКУ) | Вес, г | |
| Квадрат | Глубина | |||
| ЭПР7У-005 | 50 | 14×14 | 19 | 2566 |
| ЭПР7У-010 | 100 | 17×17 | 24 | 4513 |
| ЭПР7У-025 | 250 | 17×17 | 33 | 7560 |
Таблица выбора электропривода ЭПР7У
| Модель привода | Ду крана/затвора КПР, мм | |||||||||
| -2 | -3 | -2Ф | -3Ф | -Т3-L, -T3-T | -Т3Ф | -Б7 | ||||
 |  |  |  |  |  |  | ||||
| ЭПР7У-005 | 15-50 | 15-32 | – | – | ||||||
| ЭПР7У-010 | 25-80 | 25-50 | 50-65 | 50-80 | ||||||
| ЭПР7У-025 | 40-100 | 40-50 | 50-65 | 50-150 | ||||||
Если посадочный размер привода больше посадочного размера крана, то нужно использовать переходник типа «звезда-квадрат» ПП84, при необходимости – в комбинации с переходником «квадрат-квадрат» ПП44.
| Габаритные размеры |
 |
| Модель | Размеры, мм | Габаритные размеры, мм | ||||||
| A | B | C | D | E | F | ∅R1 | ||
| ЭПР7У-005 | 152 | 166 | 140 | 74 | 122 | 82 | 25 | 152×166×140 |
| ЭПР7У-010 | 181 | 215 | 150 | 82 | 130 | 96 | 30 | 181×215×150 |
| ЭПР7У-025 | 220 | 260 | 175 | 93 | 155 | 124 | 40 | 220×260×175 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 17.02.2024 | 1.26 Мб |  |
Время поворота на 90°:
—
30 с
Крутящий момент:
—
50...250 Н∙м
Управление:
—
аналоговым токовым сигналом 4..20 мА

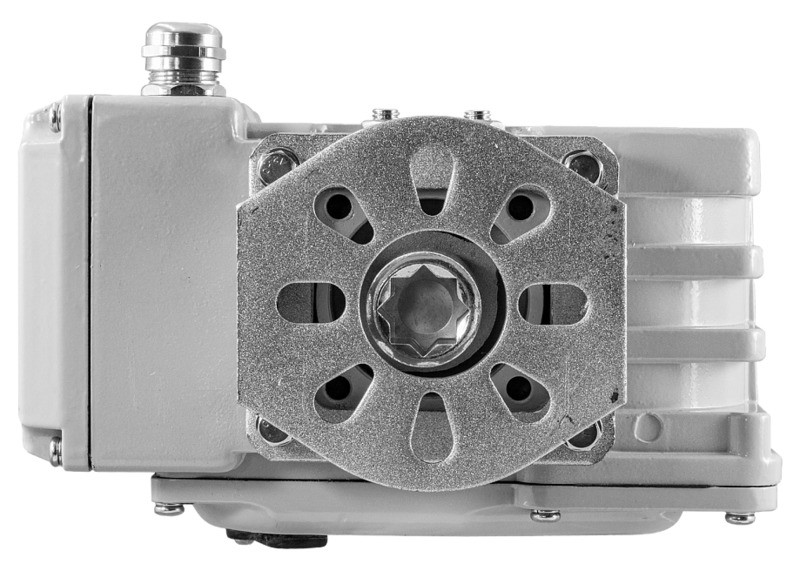

Присоединение:
—
по стандарту ISO 5211
Степень пылевлагозащиты:
—
IP67
Угол поворота выходного вала:
—
90° ± 10°

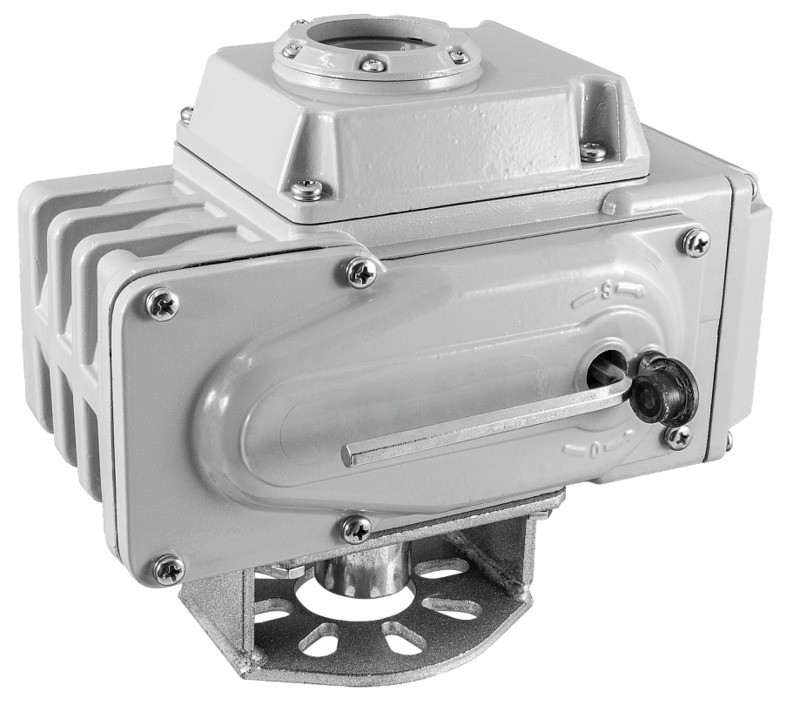

Ручной дублер:
—
используемый в случае отказа электропитания или для настройки электропривода
Питание:
—
~220 В, =24В
Аналоговый сигнал обратной связи 4...20 мА:
—
для передачи информации о положении вала привода в систему управления
