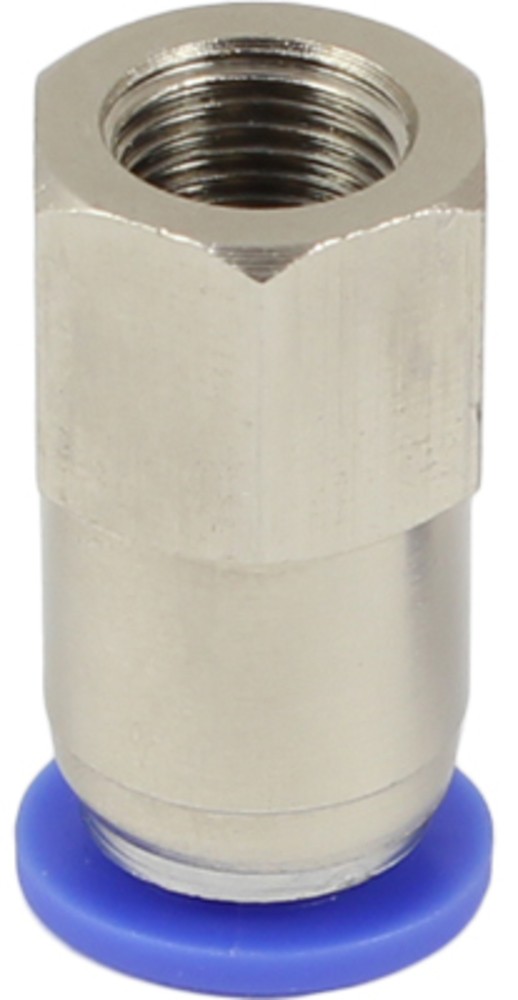

Прямой шестигранный фитинг ТРВ
Является аналогом
| Производитель | SMC | EMC | Airtac |
| Модель/серия | KQ2F | EPCF | PCF |
Фитинг пневматический прямой шестигранный без уплотнительного кольца ТРВ предназначен для соединения различных элементов пневматических систем
Технические характеристики
| Параметр | Значение |
| Тип присоединения | Трубка – внутренняя резьба |
| Внешний диаметр присоединяемой трубки | 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм |
| Присоединительная резьба | M5, K⅛", K¼", K⅜", K½" |
| Рабочее давление | 0…0,8 МПа |
| Рабочая температура | 0...+60°С |
Все модификации
| Артикул | Модель | Трубка, мм | Резьба внутр. | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| O15009 | ТРВ-0418 | Ø4 | K1/8" | Со склада | 80 руб. |
| O15014 | ТРВ-0418 | Ø4 | K1/4" | 120 дней | 113 руб. |
| O15019 | ТРВ-0438 | Ø4 | K3/8" | 120 дней | 147 руб. |
| O15008 | ТРВ-06М5 | Ø6 | M5 | Со склада | 88 руб. |
| O15010 | ТРВ-0618 | Ø6 | K1/8" | Со склада | 92 руб. |
| O15015 | ТРВ-0614 | Ø6 | K1/4" | Со склада | 134 руб. |
| O15020 | ТРВ-0638 | Ø6 | K3/8" | Ожидается 2024.03.04 | 155 руб. |
| O15026 | ТРВ-0612 | Ø6 | K1/2" | Под заказ к 2024.06.16 | 255 руб. |
| O15011 | ТРВ-0818 | Ø8 | K1/8" | Со склада | 117 руб. |
| O15016 | ТРВ-0814 | Ø8 | K1/4" | Со склада | 130 руб. |
| O15021 | ТРВ-0838 | Ø8 | K3/8" | Со склада | 168 руб. |
| O15027 | ТРВ-0812 | Ø8 | K1/2" | Со склада | 264 руб. |
| O15012 | ТРВ-1018 | Ø10 | K1/8" | Под заказ к 2024.06.16 | 197 руб. |
| O15017 | ТРВ-1014 | Ø10 | K1/4" | Со склада | 201 руб. |
| O15022 | ТРВ-1038 | Ø10 | K3/8" | Со склада | 209 руб. |
| O15028 | ТРВ-1012 | Ø10 | K1/2" | Ожидается 2024.03.04 | 272 руб. |
| O15013 | ТРВ-1218 | Ø12 | K1/8" | 120 дней | 239 руб. |
| O15018 | ТРВ-1214 | Ø12 | K1/4" | Со склада | 243 руб. |
| O15023 | ТРВ-1238 | Ø12 | K3/8" | Со склада | 260 руб. |
| O15029 | ТРВ-1212 | Ø12 | K1/2" | Со склада | 331 руб. |
| O15024 | ТРВ-1438 | Ø14 | K3/8" | 120 дней | 733 руб. |
| O15030 | ТРВ-1412 | Ø14 | K1/2" | 120 дней | 796 руб. |
| O15025 | ТРВ-1638 | Ø16 | K3/8" | 120 дней | 754 руб. |
| O15031 | ТРВ-1612 | Ø16 | K1/2" | 120 дней | 838 руб. |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Отказное письмо | 09.11.2015 | 0.91 Мб |  |
Тип присоединения:
—
трубка – внутренняя резьба
Присоединительная резьба:
—
M5, K⅛, K¼, K⅜, K½
Рабочее давление:
—
0…0,8 МПа
Рабочая температура:
—
0...+60°С
Внешний диаметр присоединяемой трубки:
—
4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм
