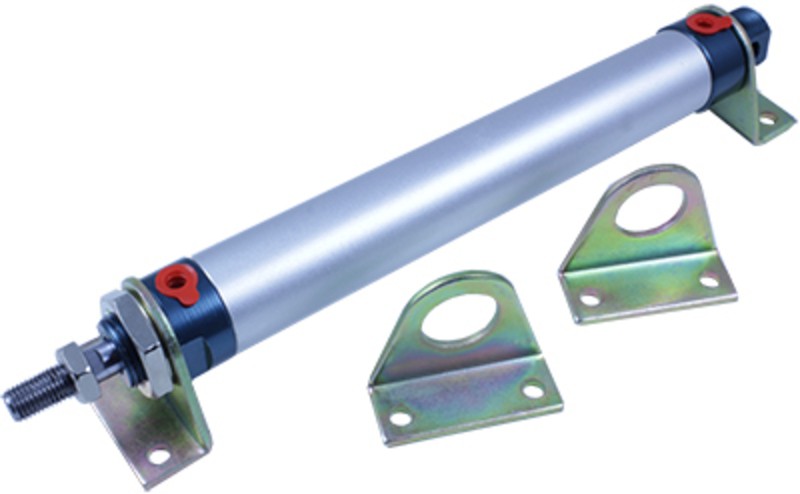

Крепежный элемент PLB
Крепежный элемент PLB для установки и фиксации пневмоцилиндров на рабочей поверхности пневматической системы, присоединения к штоку цилиндра исполнительного механизма системы. Комплект из 2 штук.
Технические характеристики
| Параметр | Значение | |||
| Типоразмер | 16 мм | 20 мм, 25 мм | 32 мм | 40 мм |
| Резьба | M6×1 | M8×1,25 | M10×1,25 | М12×1,25 |
| Материал | Конструкционная сталь 30 | |||
Все модификации
| Артикул | Модель | Диаметр | Срок поставки | Стоимость |
|---|---|---|---|---|
| G87706 | PLB-16 | 16 | Со склада | 330 руб. |
| G87707 | PLB-205 | 20; 25 | Со склада | 411 руб. |
| G87708 | PLB-32 | 32 | Со склада | 543 руб. |
| G87709 | PLB-40 | 40 | Со склада | 675 руб. |
| Габаритные размеры |
 |
| Параметр | Размеры, мм | ||||||||
| A | B | C | ∅ D | 2-∅ D2 | E | F | H | J | |
| PLB-16 | 33 | 44,2 | 19 | 16 | 5 | 3 | 17 | 7 | 33 |
| PLB-205 | 44,2 | 54 | 22 | 22 | 6 | 3 | 23,5 | 8,5 | 40,5 |
| PLB-32 | 52,2 | 58,7 | 30,6 | 24,2 | 6 | 3,6 | 29 | 8 | 45,5 |
| PLB-40 | 60 | 64 | 31 | 30,4 | 6 | 3,5 | 32,5 | 7 | 50,5 |
Типоразмер:
—
16 мм, 20 мм, 25 мм, 32 мм, 40 мм
Материал:
—
конструкционная сталь 30
Для цилиндров:
—
ПНЦ-Р, ПНЦ-И
Комплект:
—
из 2 штук
