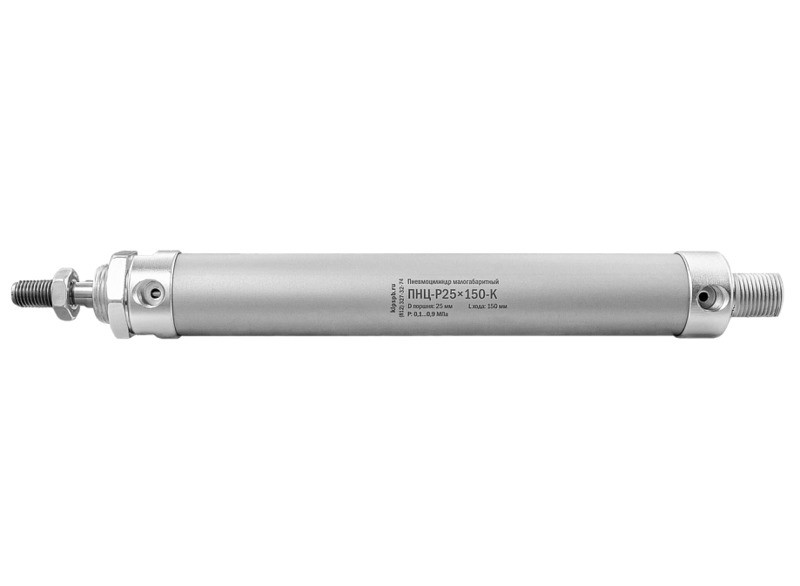

Пневмоцилиндр малогабаритный алюминиевый ПНЦ-Р
Является аналогом
| Производитель | Camozzi | EMC | Airtac |
| Модель/серия | Серия 24 | RAL | MAL |
Пневмоцилиндр малогабаритный алюминиевый ПНЦ-Р предназначен для преобразования энергии сжатого воздуха в механическое линейное перемещение
Особенности
-
Возможна установка магнитного кольца на поршне для бесконтактного определения его положения с помощью герконовых датчиков
Технические характеристики
| Параметр | Значение |
| Тип цилиндра | Двустороннего действия |
| Рабочая среда | Очищенный воздух (тонкость очистки 40 мкм) |
| Рабочее давление | 0,1…0,9 МПа |
| Максимальное допустимое давление | 1,35 МПа |
| Диаметр поршня | 16 мм, 20 мм, 25 мм, 32 мм, 40 мм |
| Присоединение | M5, G⅛", G¼" |
| Скорость хода поршня | 50…800 мм/с |
| Длина хода штока | 10…500 мм |
| Рабочая температура | −5…+70°C |
| Материал: – корпуса – поршня – штока – уплотнения | Анодированный алюминий Анодированный алюминий Хромированная углеродистая сталь S45C NBR |
| Стандарт | ISO 6432 |
| Габаритные размеры: - ПНЦ-Р16 - ПНЦ-Р20 - ПНЦ-Р25 - ПНЦ-Р32 - ПНЦ-Р40 |
47×41×165 мм |
Все модификации
| Артикул | Диаметр поршня, мм | Длина хода, мм | Магнит | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| K65683 | 16 | 25 | Да | Снято с производства | 1094 руб. |
| K65759 | 16 | 25 | Нет | Со склада | 1225 руб. |
| K65688 | 16 | 50 | Да | Снято с производства | 1150 руб. |
| K65765 | 16 | 50 | Нет | Со склада | 1312 руб. |
| K65693 | 16 | 75 | Да | 120 дней | 1206 руб. |
| K65770 | 16 | 75 | Нет | 120 дней | 1106 руб. |
| K65698 | 16 | 80 | Да | Со склада | 2119 руб. |
| K65775 | 16 | 80 | Нет | Снято с производства | 2019 руб. |
| K65703 | 16 | 100 | Да | Со склада | 2119 руб. |
| K65780 | 16 | 100 | Нет | 120 дней | 2019 руб. |
| K65708 | 16 | 125 | Да | Со склада | 1488 руб. |
| K65785 | 16 | 125 | Нет | 120 дней | 1275 руб. |
| K65713 | 16 | 150 | Да | Со склада | 1719 руб. |
| K65790 | 16 | 150 | Нет | Снято с производства | 1438 руб. |
| K65718 | 16 | 160 | Да | Со склада | 5525 руб. |
| K65795 | 16 | 160 | Нет | 120 дней | 1562 руб. |
| K65723 | 16 | 175 | Да | 120 дней | 1731 руб. |
| K65800 | 16 | 175 | Нет | 120 дней | 1631 руб. |
| K65728 | 16 | 200 | Да | Со склада | 1950 руб. |
| K65805 | 16 | 200 | Нет | Под заказ к 2024.06.09 | 1744 руб. |
| K65733 | 16 | 250 | Да | Со склада | 2362 руб. |
| K65810 | 16 | 250 | Нет | 120 дней | 2019 руб. |
| K65738 | 16 | 300 | Да | Ожидается 2023.12.18 | 2381 руб. |
| K65815 | 16 | 300 | Нет | 120 дней | 2156 руб. |
| K65743 | 16 | 350 | Да | 120 дней | 2444 руб. |
| K65820 | 16 | 350 | Нет | 120 дней | 2344 руб. |
| K65748 | 16 | 400 | Да | Со склада | 2712 руб. |
| K65825 | 16 | 400 | Нет | 120 дней | 2488 руб. |
| K65753 | 16 | 500 | Да | 120 дней | 3006 руб. |
| K65830 | 16 | 500 | Нет | 120 дней | 2906 руб. |
| K65684 | 20 | 25 | Да | Снято с производства | 1343 руб. |
| K65760 | 20 | 25 | Нет | Со склада | 1243 руб. |
| K65689 | 20 | 50 | Да | Со склада | 1619 руб. |
| K65766 | 20 | 50 | Нет | Снято с производства | 1406 руб. |
| K65694 | 20 | 75 | Да | 120 дней | 1518 руб. |
| K65771 | 20 | 75 | Нет | 120 дней | 1418 руб. |
| K65699 | 20 | 80 | Да | Снято с производства | 1563 руб. |
| K65776 | 20 | 80 | Нет | Снято с производства | 1463 руб. |
| K65704 | 20 | 100 | Да | Со склада | 1855 руб. |
| K65781 | 20 | 100 | Нет | Снято с производства | 1519 руб. |
| K65709 | 20 | 125 | Да | Со склада | 1838 руб. |
| K65786 | 20 | 125 | Нет | 120 дней | 1642 руб. |
| K65714 | 20 | 150 | Да | Со склада | 1939 руб. |
| K65791 | 20 | 150 | Нет | 120 дней | 1744 руб. |
| K65719 | 20 | 160 | Да | Ожидается 2023.12.18 | 1990 руб. |
| K65796 | 20 | 160 | Нет | 120 дней | 1856 руб. |
| K65724 | 20 | 175 | Да | Со склада | 2102 руб. |
| K65801 | 20 | 175 | Нет | 120 дней | 1890 руб. |
| K65729 | 20 | 200 | Да | Со склада | 2800 руб. |
| K65806 | 20 | 200 | Нет | 120 дней | 2042 руб. |
| K65734 | 20 | 250 | Да | 120 дней | 2440 руб. |
| K65811 | 20 | 250 | Нет | 120 дней | 2340 руб. |
| K65739 | 20 | 300 | Да | Со склада | 2856 руб. |
| K65816 | 20 | 300 | Нет | 120 дней | 2537 руб. |
| K65744 | 20 | 350 | Да | 120 дней | 2980 руб. |
| K65821 | 20 | 350 | Нет | 120 дней | 2880 руб. |
| K65749 | 20 | 400 | Да | Со склада | 3064 руб. |
| K65826 | 20 | 400 | Нет | 120 дней | 2964 руб. |
| K65754 | 20 | 500 | Да | Со склада | 3559 руб. |
| K65831 | 20 | 500 | Нет | 120 дней | 3212 руб. |
| K65685 | 25 | 25 | Да | Снято с производства | 1495 руб. |
| K65761 | 25 | 25 | Нет | Со склада | 1395 руб. |
| K65690 | 25 | 50 | Да | Снято с производства | 1950 руб. |
| K65767 | 25 | 50 | Нет | Со склада | 1850 руб. |
| K65695 | 25 | 75 | Да | 120 дней | 1695 руб. |
| K65772 | 25 | 75 | Нет | Снято с производства | 1595 руб. |
| K65700 | 25 | 80 | Да | Со склада | 1805 руб. |
| K65777 | 25 | 80 | Нет | 120 дней | 1625 руб. |
| K65705 | 25 | 100 | Да | Со склада | 1890 руб. |
| K65782 | 25 | 100 | Нет | 120 дней | 1680 руб. |
| K65710 | 25 | 125 | Да | Со склада | 2040 руб. |
| K65787 | 25 | 125 | Нет | 120 дней | 1815 руб. |
| K65715 | 25 | 150 | Да | Со склада | 2130 руб. |
| K65792 | 25 | 150 | Нет | Снято с производства | 1925 руб. |
| K65720 | 25 | 160 | Да | 120 дней | 2100 руб. |
| K65797 | 25 | 160 | Нет | 120 дней | 2000 руб. |
| K65725 | 25 | 175 | Да | Со склада | 2305 руб. |
| K65802 | 25 | 175 | Нет | 120 дней | 2080 руб. |
| K65730 | 25 | 200 | Да | Со склада | 2375 руб. |
| K65807 | 25 | 200 | Нет | 120 дней | 2170 руб. |
| K65735 | 25 | 250 | Да | Со склада | 2470 руб. |
| K65812 | 25 | 250 | Нет | 120 дней | 2370 руб. |
| K65740 | 25 | 300 | Да | Со склада | 2800 руб. |
| K65817 | 25 | 300 | Нет | Снято с производства | 2480 руб. |
| K65745 | 25 | 350 | Да | Со склада | 2725 руб. |
| K65822 | 25 | 350 | Нет | 120 дней | 2625 руб. |
| K65750 | 25 | 400 | Да | Со склада | 2800 руб. |
| K65827 | 25 | 400 | Нет | 120 дней | 2700 руб. |
| K65755 | 25 | 500 | Да | Со склада | 3165 руб. |
| K65832 | 25 | 500 | Нет | 120 дней | 2965 руб. |
| K65758 | 32 | 10 | Нет | Со склада | 1825 руб. |
| K65686 | 32 | 25 | Да | 120 дней | 1625 руб. |
| K65762 | 32 | 25 | Нет | Со склада | 1645 руб. |
| K65764 | 32 | 35 | Нет | Снято с производства | 1690 руб. |
| K65691 | 32 | 50 | Да | Снято с производства | 1740 руб. |
| K65768 | 32 | 50 | Нет | Со склада | 1760 руб. |
| K65696 | 32 | 75 | Да | Снято с производства | 1850 руб. |
| K65773 | 32 | 75 | Нет | 120 дней | 1750 руб. |
| K65701 | 32 | 80 | Да | Со склада | 2885 руб. |
| K65778 | 32 | 80 | Нет | Снято с производства | 1800 руб. |
| K65706 | 32 | 100 | Да | Со склада | 2225 руб. |
| K65783 | 32 | 100 | Нет | 120 дней | 1860 руб. |
| K65711 | 32 | 125 | Да | Со склада | 2330 руб. |
| K65788 | 32 | 125 | Нет | 120 дней | 1950 руб. |
| K65716 | 32 | 150 | Да | Со склада | 2885 руб. |
| K65793 | 32 | 150 | Нет | 120 дней | 2060 руб. |
| K65721 | 32 | 160 | Да | Со склада | 2545 руб. |
| K65798 | 32 | 160 | Нет | 120 дней | 2000 руб. |
| K65726 | 32 | 175 | Да | 120 дней | 2315 руб. |
| K65803 | 32 | 175 | Нет | 120 дней | 2215 руб. |
| K65731 | 32 | 200 | Да | Со склада | 2765 руб. |
| K65808 | 32 | 200 | Нет | 120 дней | 2325 руб. |
| K65736 | 32 | 250 | Да | 120 дней | 2625 руб. |
| K65813 | 32 | 250 | Нет | 120 дней | 2525 руб. |
| K65741 | 32 | 300 | Да | Со склада | 3035 руб. |
| K65818 | 32 | 300 | Нет | Со склада | 2635 руб. |
| K65746 | 32 | 350 | Да | 120 дней | 2860 руб. |
| K65823 | 32 | 350 | Нет | 120 дней | 2760 руб. |
| K65751 | 32 | 400 | Да | Со склада | 3885 руб. |
| K65828 | 32 | 400 | Нет | 120 дней | 2855 руб. |
| K65756 | 32 | 500 | Да | 120 дней | 3175 руб. |
| K65833 | 32 | 500 | Нет | Под заказ к 2024.06.09 | 3075 руб. |
| K65687 | 40 | 25 | Да | 120 дней | 2710 руб. |
| K65763 | 40 | 25 | Нет | Со склада | 2610 руб. |
| K65692 | 40 | 50 | Да | Со склада | 3860 руб. |
| K65769 | 40 | 50 | Нет | 120 дней | 3760 руб. |
| K65697 | 40 | 75 | Да | Со склада | 4080 руб. |
| K65774 | 40 | 75 | Нет | Снято с производства | 3030 руб. |
| K65702 | 40 | 80 | Да | Со склада | 3335 руб. |
| K65779 | 40 | 80 | Нет | 120 дней | 3075 руб. |
| K65707 | 40 | 100 | Да | Со склада | 3335 руб. |
| K65784 | 40 | 100 | Нет | Снято с производства | 3145 руб. |
| K65712 | 40 | 125 | Да | Со склада | 3465 руб. |
| K65789 | 40 | 125 | Нет | 120 дней | 3275 руб. |
| K65717 | 40 | 150 | Да | Со склада | 3510 руб. |
| K65794 | 40 | 150 | Нет | 120 дней | 3410 руб. |
| K65722 | 40 | 160 | Да | 120 дней | 3600 руб. |
| K65799 | 40 | 160 | Нет | 120 дней | 3500 руб. |
| K65727 | 40 | 175 | Да | Ожидается 2023.12.18 | 4700 руб. |
| K65804 | 40 | 175 | Нет | 120 дней | 3540 руб. |
| K65732 | 40 | 200 | Да | Со склада | 4240 руб. |
| K65809 | 40 | 200 | Нет | 120 дней | 3675 руб. |
| K65737 | 40 | 250 | Да | Со склада | 4150 руб. |
| K65814 | 40 | 250 | Нет | 120 дней | 3960 руб. |
| K65742 | 40 | 300 | Да | Со склада | 4320 руб. |
| K65819 | 40 | 300 | Нет | 120 дней | 4095 руб. |
| K65747 | 40 | 350 | Да | 120 дней | 4400 руб. |
| K65824 | 40 | 350 | Нет | 120 дней | 4300 руб. |
| K65752 | 40 | 400 | Да | Со склада | 4865 руб. |
| K65829 | 40 | 400 | Нет | 120 дней | 4380 руб. |
| K65757 | 40 | 500 | Да | 120 дней | 4750 руб. |
| K65834 | 40 | 500 | Нет | 120 дней | 4650 руб. |
| Габаритные размеры |
 |
| Диаметр, мм | Размеры, мм | |||||||||||||
| A | A1 | A2 | B | C | D | D1 | E | F | G | H | I | J | K | |
| 16 | 106 | − | − | 36 | 56 | 14 | − | 22 | 14 | 11 | 16 | 10 | 6 | М6×1 |
| 20 | 131 | 122 | 110 | 40 | 70 | 21 | 12 | 28 | 12 | 16 | 20 | 12 | 6 | М8×1,25 |
| 25 | 135 | 128 | 114 | 44 | 70 | 21 | 14 | 30 | 14 | 16 | 22 | 17 | 6 | М10×1,25 |
| 32 | 141 | 128 | 114 | 44 | 70 | 27 | 14 | 30 | 14 | 16 | 22 | 17 | 6 | М10×1,25 |
| 40 | 165 | 152 | 138 | 46 | 92 | 27 | 14 | 32 | 14 | 22 | 24 | 17 | 7 | М12×1,25 |
| Диаметр, мм | Размеры, мм | |||||||||||||
| L | M | O | P | R | R1 | S | U | V | W | X | AR | AX | AY | |
| 16 | М16×1,5 | 12 | 12 | 6 | 12,5 | − | 7 | 20 | 6 | 5 | M5 | 6 | 27 | 24 |
| 20 | М22×1,5 | 10 | 16 | 8 | 19 | 10 | 12 | 29 | 8 | 6 | G⅛" | 7 | 33 | 29 |
| 25 | М22×1,5 | 12 | 16 | 8 | 19 | 12 | 12 | 34 | 10 | 8 | G⅛" | 7 | 33 | 29 |
| 32 | М24×2 | 12 | 16 | 10 | 25 | 12 | 15 | 39,5 | 12 | 10 | G⅛" | 8 | 37 | 32 |
| 40 | М30×2 | 12 | 20 | 12 | 25 | 12 | 15 | 49 | 16 | 14 | G¼" | 9 | 47 | 41 |
