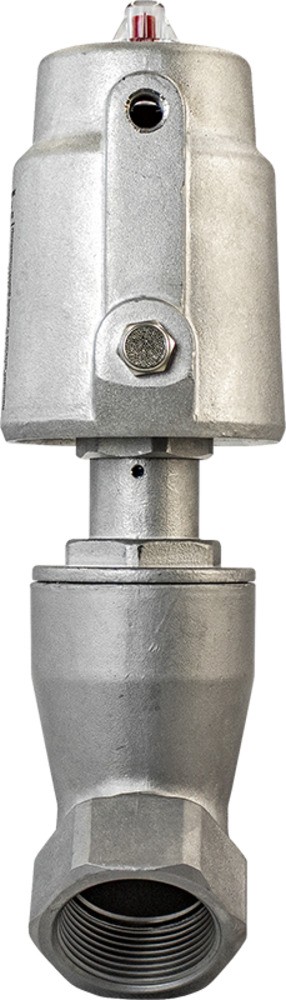

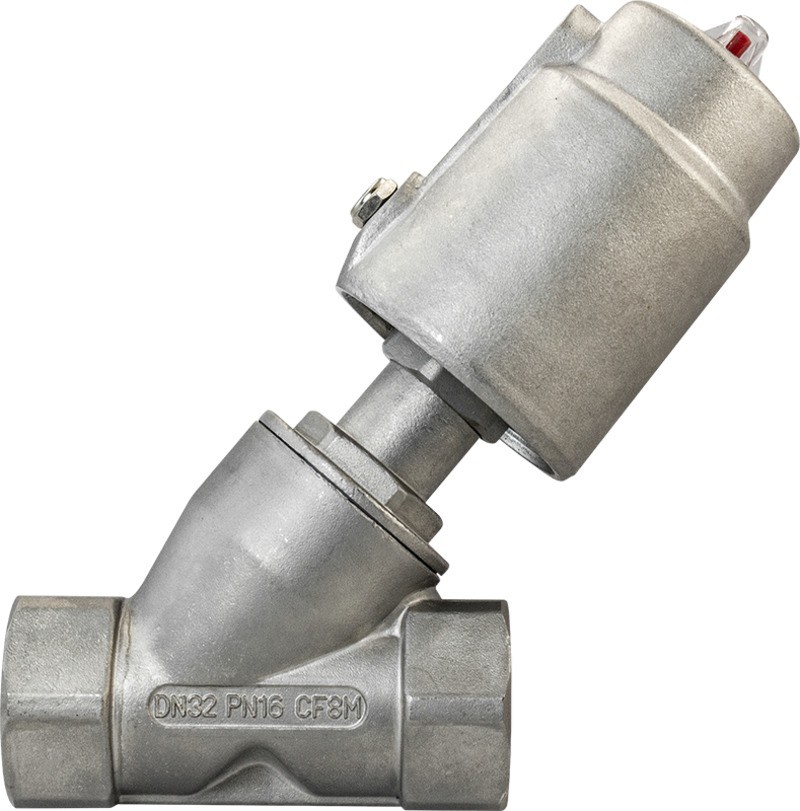

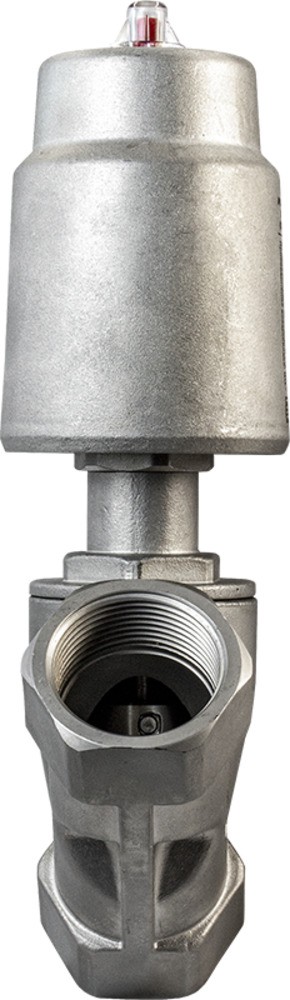

Пневматический клапан одностороннего действия с угловым поршнем УПК12-1
Есть видеообзор
Пневматический клапан нормально открытый одностороннего действия с угловым поршнем УПК12-1 для управления потоком рабочей среды в трубопроводе. Закрывается при подаче управляющего давления на клапан и автоматически открывается под действием пружины при снятии управляющего давления.
Особенности
- Клапан нормально открытый одностороннего действия
- Пневмопривод в комплекте
- Высокая пропускная способность

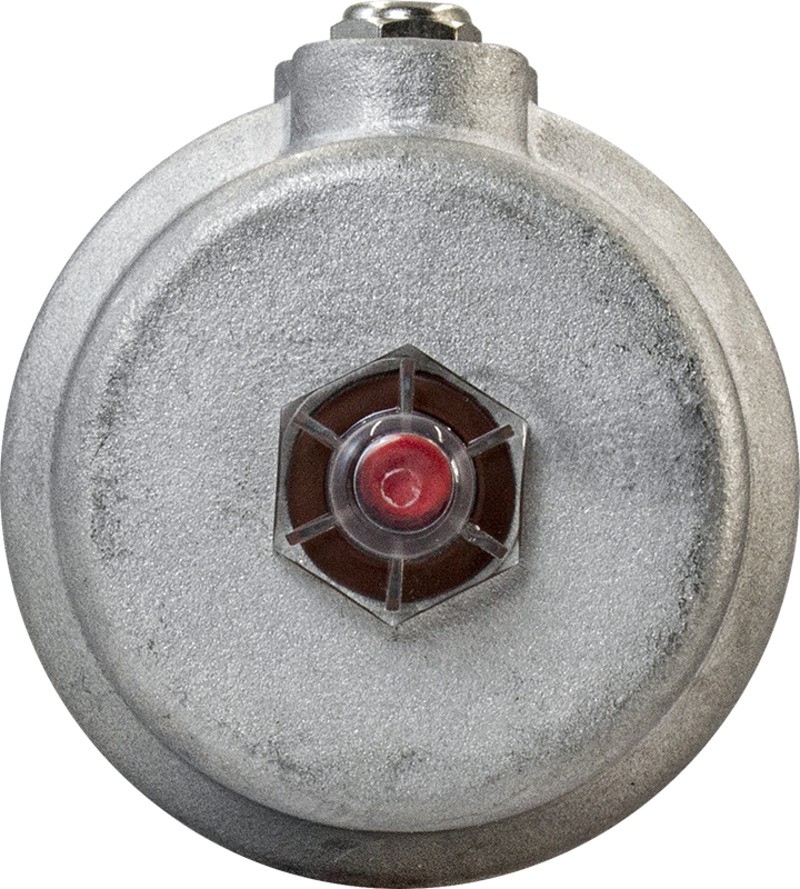

- Индикатор состояния клапана
- Монтажное положение: универсальное
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Бесшумная работа
- Долгий срок службы
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Пар, вода, горячая вода, спирт, воздух, инертные газы, масла, слабые кислоты и щелочи |
| Максимальная вязкость рабочей среды | 600 мм²/с |
| Материал | Корпуса клапана: нержавеющая сталь Корпуса привода: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды клапана | −10...+180°C |
| Температура эксплуатации | −10...+60°C |
| Рабочее давление среды | 0...1,6 МПа |
| Управляющая среда | Воздух, нейтральные газы |
| Управляющее давление | 0,3...1 МПа |
| Диаметр условного прохода | 10...45 мм |
| Присоединение | Резьбовое G⅜"...G2" |
| Присоединение воздуховодов | ⅛", ¼" |
Модификации
| Модель | Ду, мм | Диаметр привода, мм | Kv, м³/ч | Присоединение | Присоединение воздуховодов | Вес, кг |
| УПК12-1-5010-S GSP | 10 | 50 | 3,7 | ⅜" | ⅛" | 0,9 |
| УПК12-1-5015-S GSP | 13 | 50 | 4,2 | ½" | 0,9 | |
| УПК12-1-6010-S GSP | 10 | 60,5 | 3,7 | ⅜" | 1,1 | |
| УПК12-1-6015-S GSP | 13 | 60,5 | 4,2 | ½" | 1,1 | |
| УПК12-1-6020-S GSP | 18 | 60,5 | 9 | ¾" | 1,2 | |
| УПК12-1-6025-S GSP | 25 | 60,5 | 19 | 1" | 1,5 | |
| УПК12-1-8025-SGSP | 25 | 77 | 19 | 1" | 2,1 | |
| УПК12-1-8032-SGSP | 31 | 77 | 37 | 1¼" | 3,1 | |
| УПК12-1-8040-SGSP | 35 | 77 | 42 | 1½" | 3,1 | |
| УПК12-1-8050-S GSP | 45 | 77 | 55 | 2" | 4,3 | |
| УПК12-1-10050-SGSP | 45 | 97 | 55 | 2" | ¼" | 5,1 |
Все модификации
| Артикул | Модель | Срок поставки | Стоимость |
|---|---|---|---|
| E90283 | УПК12-1-5010-S | Снято с производства | 7268 руб. |
| E90284 | УПК12-1-5015-S | Снято с производства | 7268 руб. |
| E90285 | УПК12-1-6010-S | Под заказ к 2024.04.20 | 7901 руб. |
| E90286 | УПК12-1-6015-S | Со склада | 7935 руб. |
| E90287 | УПК12-1-6020-S | Со склада | 8171 руб. |
| E90288 | УПК12-1-6025-S | Со склада | 10230 руб. |
| E90289 | УПК12-1-8025-S | Снято с производства | 12544 руб. |
| E90290 | УПК12-1-8032-S | Со склада | 16237 руб. |
| E90291 | УПК12-1-8040-S | Со склада | 16976 руб. |
| E90292 | УПК12-1-8050-S | Со склада | 22969 руб. |
| E90293 | УПК12-1-10050-S | Снято с производства | 27244 руб. |
| Габаритные размеры |
 |
| Модель | G1 | G2 | Размеры, мм | ||||
| A | B | D | H | L | |||
| УПК12-1-5010-S | ⅜" | ⅛" | 127,5 | 50 | 27 | 136 | 69 |
| УПК12-1-5015-S | ½" | 127,5 | 50 | 27 | 136 | 69 | |
| УПК12-1-6010-S | ⅜" | 140 | 60,5 | 27 | 150 | 69 | |
| УПК12-1-6015-S | ½" | 140 | 60,5 | 27 | 150 | 68,5 | |
| УПК12-1-6020-S | ¾" | 143 | 60,5 | 32 | 155 | 75 | |
| УПК12-1-6025-S | 1" | 163 | 60,5 | 39 | 176 | 90 | |
| УПК12-1-8025-S | 1" | 174,5 | 77 | 39 | 189,5 | 90 | |
| УПК12-1-8032-S | 1¼" | 190,5 | 77 | 50 | 207,5 | 117 | |
| УПК12-1-8040-S | 1½" | 190,5 | 77 | 55 | 207,5 | 117 | |
| УПК12-1-8050-S | 2" | ¼" | 219,5 | 77 | 70 | 232,5 | 138 |
| УПК12-1-10050-S | 2" | 233 | 97 | 70 | 253 | 138 | |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 06.04.2023 | 0.76 Мб |  |
Рабочая среда:
—
пар, вода, горячая вода, спирт, воздух, инертные газы, масла, слабые кислоты и щелочи
Температура рабочей среды:
—
−10...+180°С
Рабочее давление:
—
0...1,6 МПа
Диаметр условного прохода:
—
10...45 мм
Материал корпуса:
—
нержавеющая сталь
Материал уплотнения:
—
PTFE
Присоединение:
—
резьбовое G⅜...G2
Присоединение воздуховодов:
—
⅛...¼
Управляющее давление:
—
0,3...1 МПа
Материал привода:
—
нержавеющая сталь
Управляющая среда:
—
воздух, нейтральные газы
Монтажное положение:
—
универсальное
Максимальная вязкость рабочей среды:
—
600 мм²/с
Пневмопривод:
—
в комплекте
