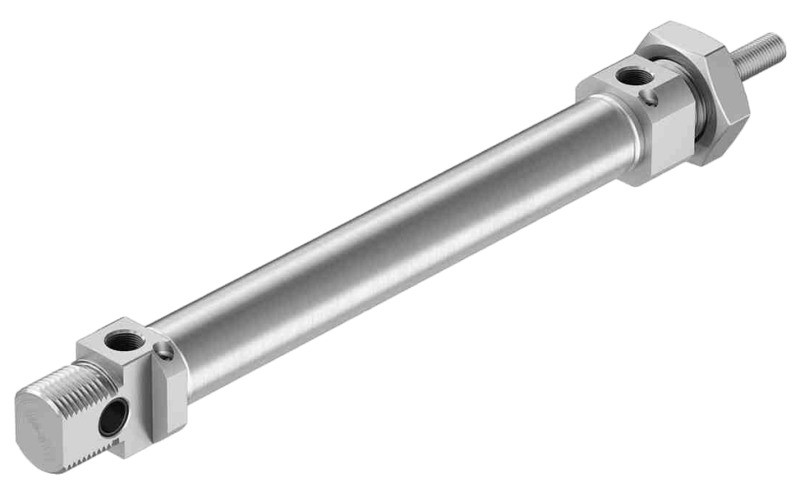

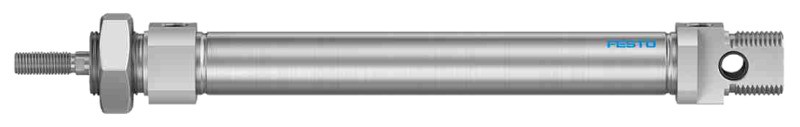

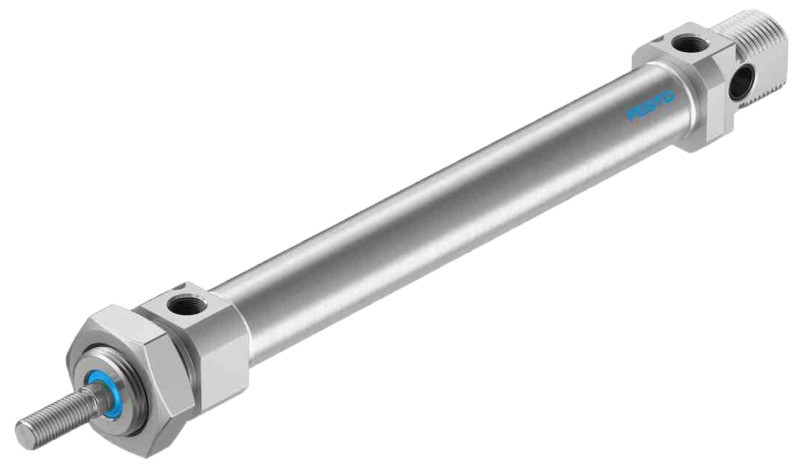

Пневмоцилиндр DSNU-20-125-PPV-A FESTO
Распродажа
Пневмоцилиндр DSNU-20-125-PPV-A FESTO предназначен для преобразования энергии сжатого воздуха в механическое линейное перемещение
Особенности
- Магнит в комплекте
- Оснащен регулируемой амортизацией в конечном положении
- Обнаружение положения через бесконтактный переключатель
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Сжатый воздух |
| Рабочее давление | 0,1…1 МПа |
| Диаметр поршня | 20 мм |
| Длина хода штока | 125 мм |
| Скорость хода поршня | 10...100 мм/с |
| Присоединение | G⅛" |
| Тип цилиндра | Двустороннего действия |
| Монтажное положение | Любое |
| Класс коррозионной стойкости CRC | 2 - Умеренная коррозионная нагрузка |
| Рабочая температура | −20…+80°C |
| Энергия удара в конечных положениях | 0,2 Дж |
| Материал: – корпуса – поршневого штока – уплотнения |
Нержавеющая сталь |
| Стандарт | ISO 6432 |
| Габаритные размеры | 37×32×132 мм |
| Габаритные размеры |
 |
| Размеры, мм | ||||||||||
| AM | ⌀B | BE | BF | ⌀CD | ⌀D | ⌀D4 | E | EE | EW | G |
| 20 | 22 | M22×1,5 | 20 | 8 | 30 | 21,3 | 26 | G⅛" | 16 | 16 |
| Размеры, мм | ||||||||||
| KK | KV | KW | ⌀MM | L | L2 | PL | VD | WF | XC | ZJ |
| M8 | 32 | 11 | 8 | 12 | 68 | 8,2 | 2 | 24 | 95 | 92 |
+ – плюс длина хода
