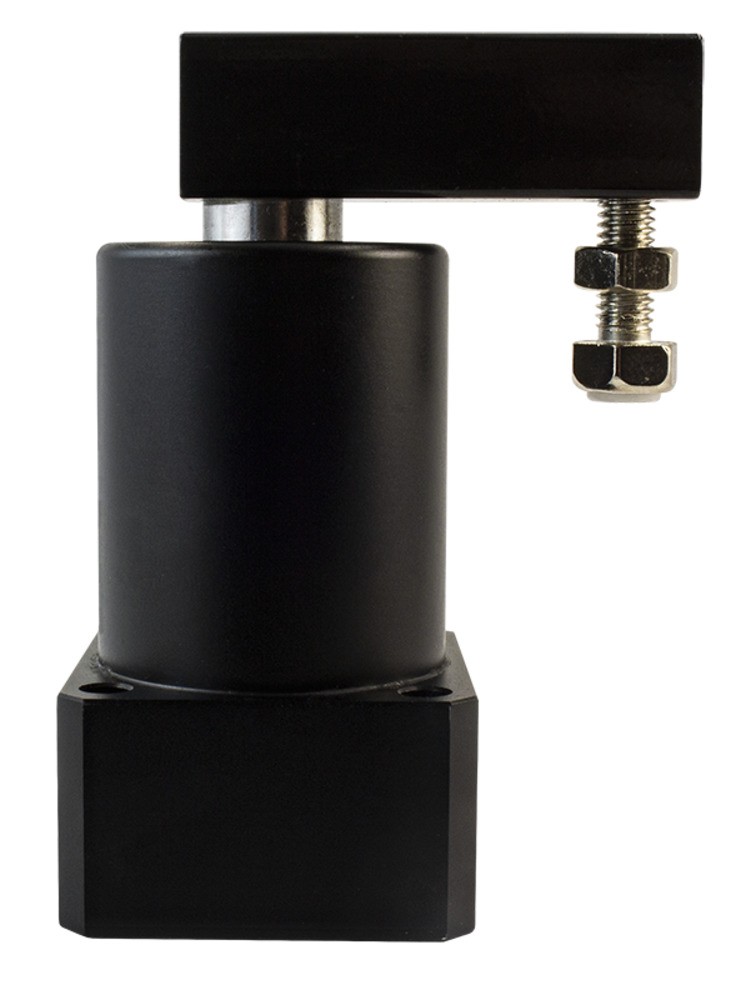

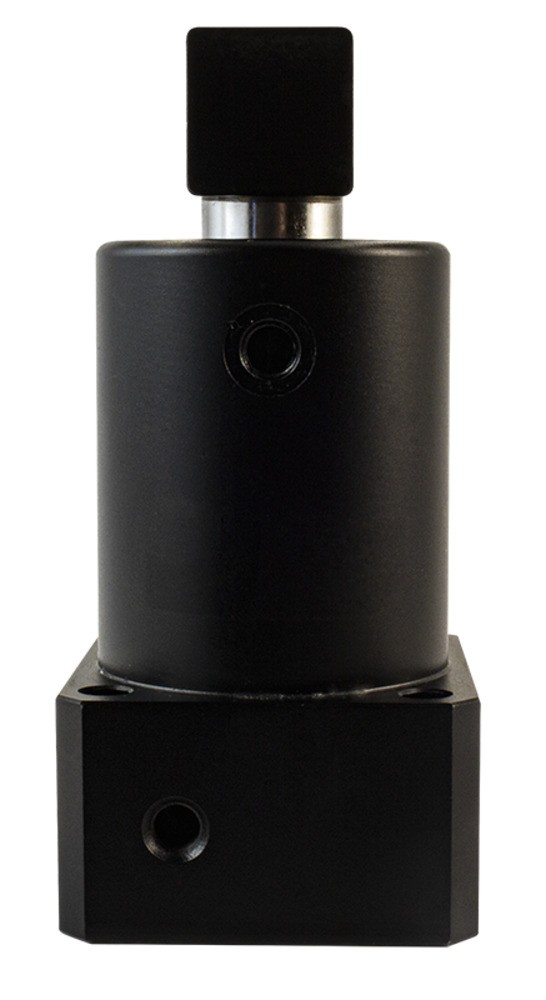

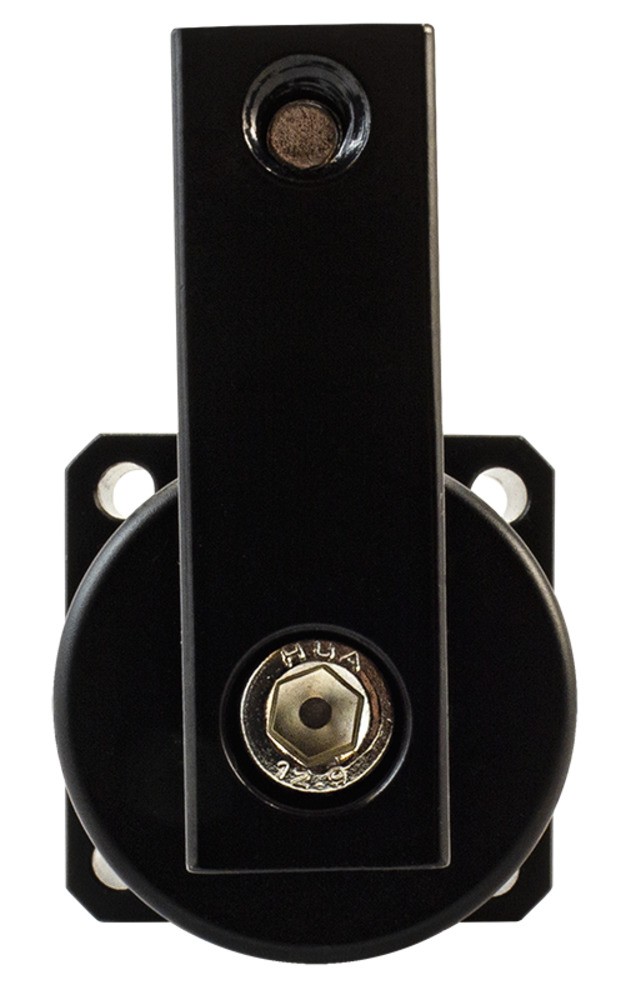

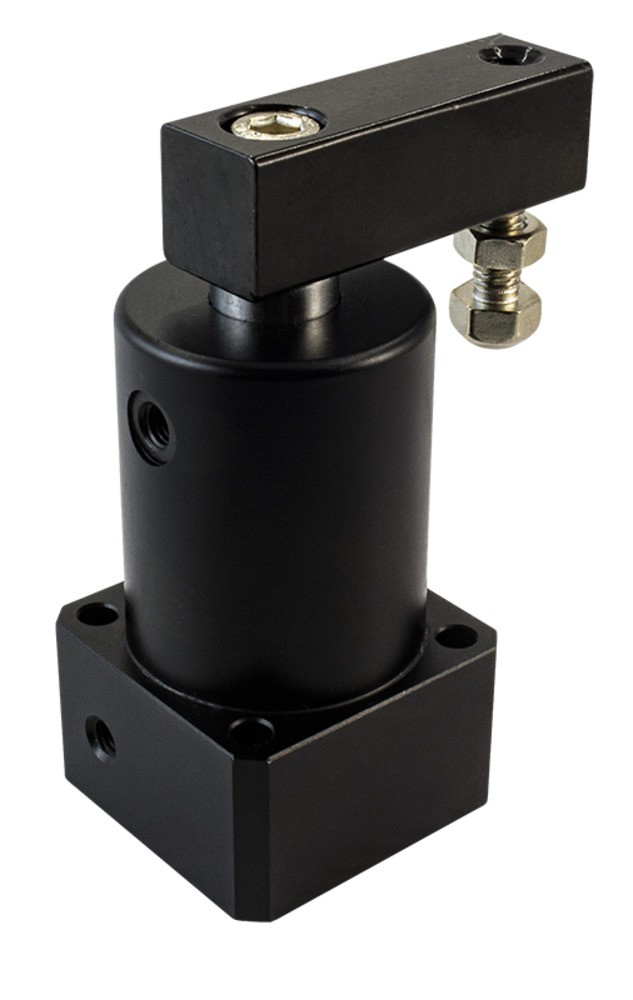

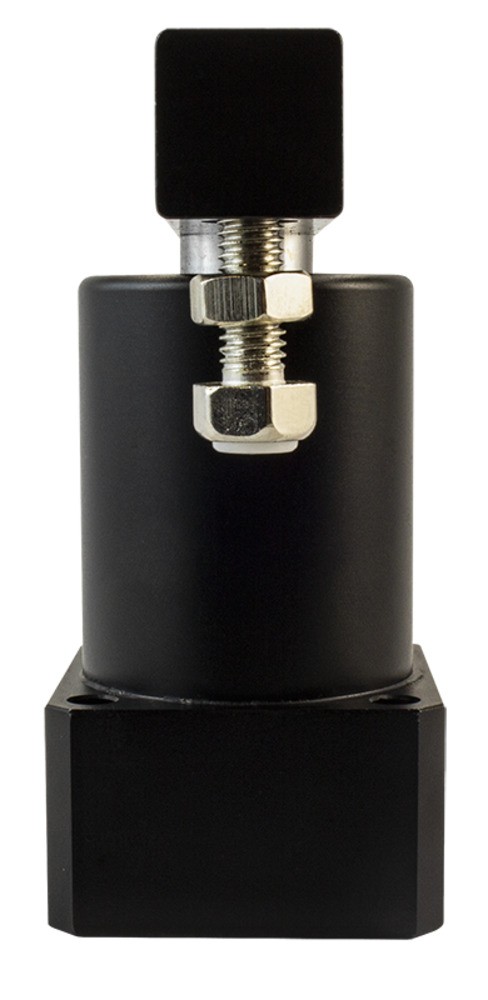

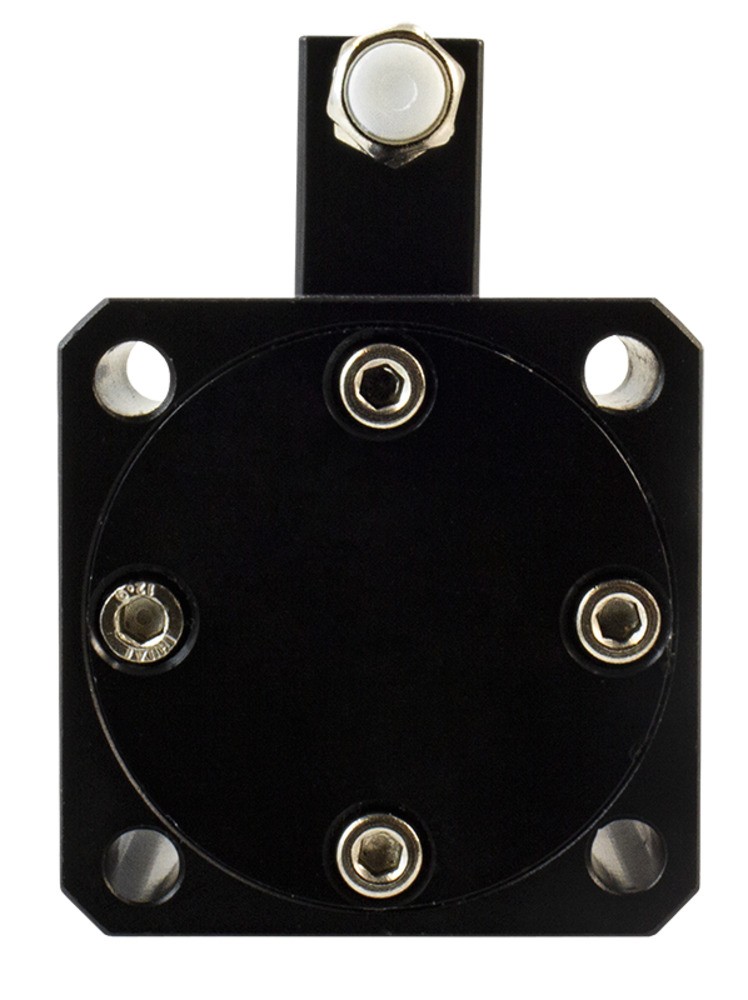

Пневмоцилиндр поворотный ПНЦ-П

Артикул: 426713738

Сравнить

Прибор для преобразования энергии сжатого воздуха в механическое вращение

От 7 009 руб.

Характеристики

Рабочее давление:

—

0,1…0,9 МПа

Диаметр поршня:

—

25...63 мм

Длина хода:

—

26 мм, 28 мм, 30 мм, 34 мм

Направление вращения:

—

по часовой стрелке или против часовой стрелки

Подъем и поворот:

—

на 90°

ЦЕНА ПО ЗАПРОСУ

Пневмоцилиндр поворотный ПНЦ-П предназначен для преобразования энергии сжатого воздуха в механическое вращение

Технические характеристики

Параметр	Значение
Рабочая среда	Очищенный воздух (тонкость очистки 25 мкм)
Рабочее давление	0,1…0,9 МПа
Максимальное допустимое давление	1,5 МПа
Диаметр поршня	25 мм, 32 мм, 40 мм, 50 мм, 63 мм
Длина хода штока	26 мм, 28 мм, 30 мм, 34 мм
Направление вращения	По часовой стрелке или против часовой стрелки
Угол поворота	90° ± 10°
Рабочая температура	−10…+70°C

Все модификации

Артикул	Модель	Диаметр поршня, мм	Угол поворота. Град	Срок поставки	Стоимость
G88622	ПНЦ-П25х90R	25	90-R	Со склада	7009 руб.
G88627	ПНЦ-П25х90L	25	90-L	Со склада	7009 руб.
G88623	ПНЦ-П32х90R	32	90-R	Со склада	7954 руб.
G88628	ПНЦ-П32х90L	32	90-L	Со склада	7954 руб.
G88624	ПНЦ-П40х90R	40	90-R	Со склада	8625 руб.
G88629	ПНЦ-П40х90L	40	90-L	Под заказ к 2024.06.09	8625 руб.
G88625	ПНЦ-П50х90R	50	90-R	Со склада	10762 руб.
G88630	ПНЦ-П50х90L	50	90-L	Со склада	10762 руб.
G88626	ПНЦ-П63х90R	63	90-R	Ожидается 2024.02.14	12900 руб.
G88631	ПНЦ-П63х90L	63	90-L	Под заказ к 2024.06.09	12900 руб.

Габаритные размеры

Модель	Размеры, мм															Габаритные размеры, мм
Модель	B	C	D	E	F	G	I	J	K	L	q×∅M	N	O	А	Длина хода	Габаритные размеры, мм
ПНЦ-П25х90	50	35	М6	85	44	12	11	60	39,5	30	4×∅4,5	30	39,5	4	26	85×39,5×60
ПНЦ-П32х90	71	50	М8	98	48	15	17	87	55	44	4×∅5,3	44	55	4	28	98×55×87
ПНЦ-П40х90	71	50	M8	97,5	48	15	18	90	60	48	4×∅ 6	48	60	4	26	97,5×60×90
ПНЦ-П50х90	94	70	M10	115	54	16	21	116	70	55	4×∅ 8	55	70	3	30	115×70×116
ПНЦ-П63х90	88	65	M10	180	55	20	24	116	83,5	68	4×∅ 8	68	83,5	6	34	180×83,5×116
