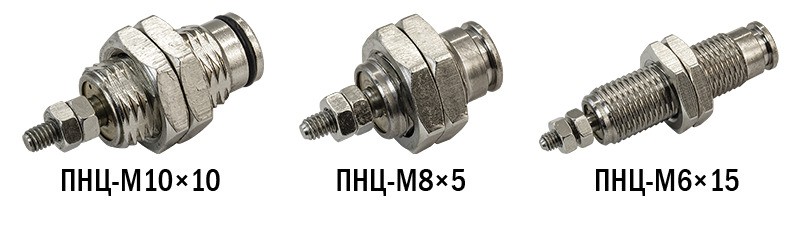

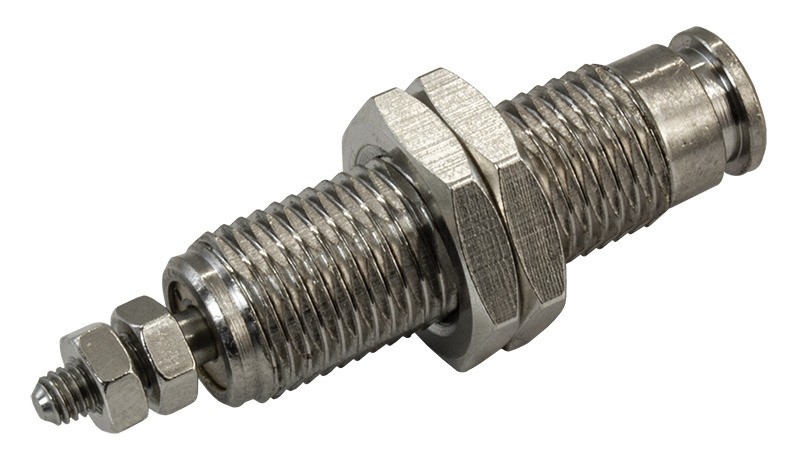

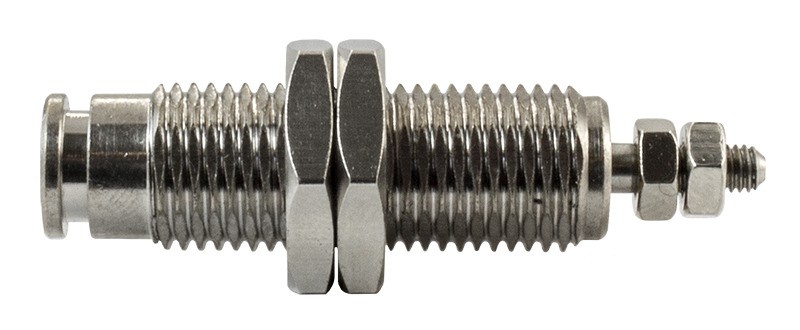

Пневмоцилиндр вворачиваемый ПНЦ-М

Есть видеообзор
Артикул: 426713735

Прибор для преобразования энергии сжатого воздуха в механическое линейное перемещение

От 862 руб.

  • Одностороннего действия с пружинным возвратом

Характеристики

Рабочее давление:
0,1…0,9 МПа
Диаметр поршня:
6...10 мм
Присоединение:
M5×0,8
Длина хода штока:
5…15 мм

Пневмоцилиндр вворачиваемый ПНЦ-М предназначен для преобразования энергии сжатого воздуха в механическое линейное перемещение

Технические характеристики

Параметр Значение
Тип цилиндра Одностороннего действия с пружинным возвратом
Рабочая среда Очищенный воздух (тонкость очистки 25 мкм)
Рабочее давление 0,1…0,9 МПа
Максимальное допустимое давление 1,5 МПа
Диаметр поршня 6 мм, 8 мм, 10 мм
Присоединение M5×0,8
Длина хода штока 5…15 мм
Рабочая температура −10…+70°C

Все модификации

Артикул Модель Диаметр поршня, мм Длина хода, мм Срок поставки Стоимость
K65835 ПНЦ-М6х5 6 5 Со склада

862 руб.

K65838 ПНЦ-М6х10 6 10 Со склада

862 руб.

K65841 ПНЦ-М6х15 6 15 Со склада

930 руб.

K65836 ПНЦ-М8х5 8 5 Со склада

1088 руб.

K65839 ПНЦ-М8х10 8 10 Со склада

1088 руб.

K65842 ПНЦ-М8х15 8 15 Со склада

1174 руб.

K65837 ПНЦ-М10х5 10 5 Со склада

1650 руб.

K65840 ПНЦ-М10х10 10 10 Со склада

1770 руб.

K65843 ПНЦ-М10х15 10 15 Со склада

1650 руб.



Габаритные размеры



Модель

Размер, мм Габаритные размеры, мм
Вес, г
A B C S1 S2 L1 L2
ПНЦ-М6×5 M3 9 8,5 5,5 14 28 33 16×14×33 13

ПНЦ-М6×10

M3 9 8,5 5,5 14 35,5 45 16×14×45 14

ПНЦ-М6×15

M3 9 8,5 5,5 14 41,5 57 16×14×57 17

ПНЦ-М8×5

M4 11 10 7 17 34 39,5 20×17×39,5 21

ПНЦ-М8×10

M4 11 10 7 17 39 48,5 20×17×48,5 23

ПНЦ-М8×15

M4 11 10 7 17 43,5 58,5 20×17×58,5 28

ПНЦ-М10×5

M4 13 12 7 19 33 38 22×19×38 29

ПНЦ-М10×10

M4 13 12 7 19 40 50 22×19×50 32

ПНЦ-М10×15

M4 13 12 7 19 46,5 61 22×19×61 36
