Поплавковый датчик уровня взрывозащищенный ОВЕН ПДУ-3.3-Ex
Поплавковые датчики уровня ОВЕН ПДУ-3.3-Ех с взрывозащитой типа «искробезопасная цепь» 0Ex ia IIC T4...T6 Ga X предназначены для эксплуатации на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: всевозможными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п.
Меры безопасности
Датчики во взрывозащищенном исполнении соответствуют требованиям ГОСТ 30852.0-2002, ГОСТ 30852.10-2002, имеют маркировку взрывозащиты 0ExiaIICT4Х и могут размещаться во взрывоопасных зонах категории IIC. Знак «Х» в конце маркировки взрывозащиты означает, что подключение датчиков ПДУ-Еx к внешним цепям должно производиться через искробезопасные барьеры с соответствующими искробезопасными параметрами и имеющими действующие сертификаты соответствия требованиям ТР ТС 012/2011.
Эксплуатация датчиков во взрывозащищенном исполнении допускается только совместно с искробезопасным оборудованием, имеющим маркировку взрывозащиты [Exia]IIC и выходные искробезопасные цепи с параметрами: U0 ≤ Ui, I0 ≤ Ii, С0 ≥ Ci + СК, L0 ≥ Li + LК (где СК и LК – емкость и индуктивность соединительных кабелей соответственно).

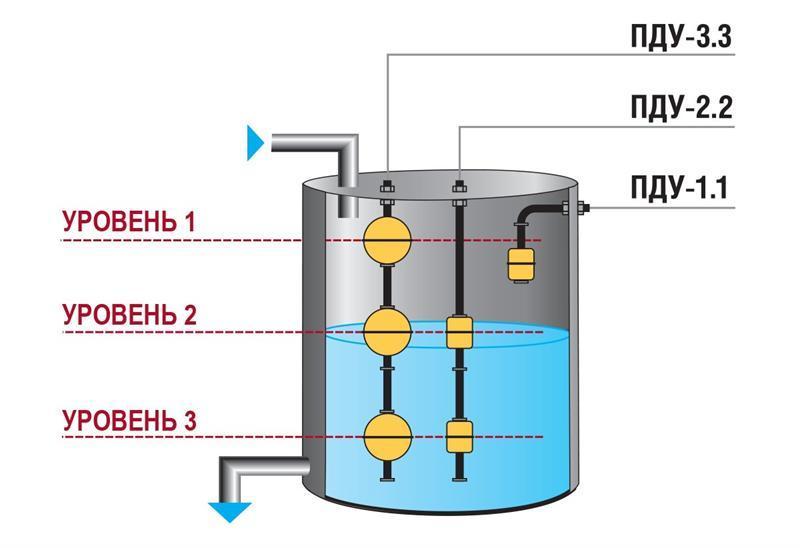

| Варианты крепления датчика уровня ПДУ |
 |
Датчики ОВЕН ПДУ производятся с нормально-разомкнутым и нормально-замкнутым контактом.
| Варианты исполнения контактов ОВЕН ПДУ | |
 |  |

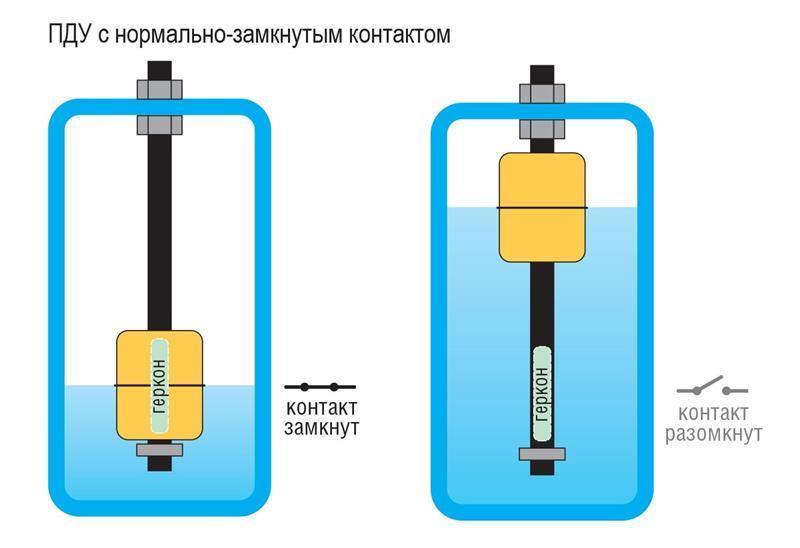

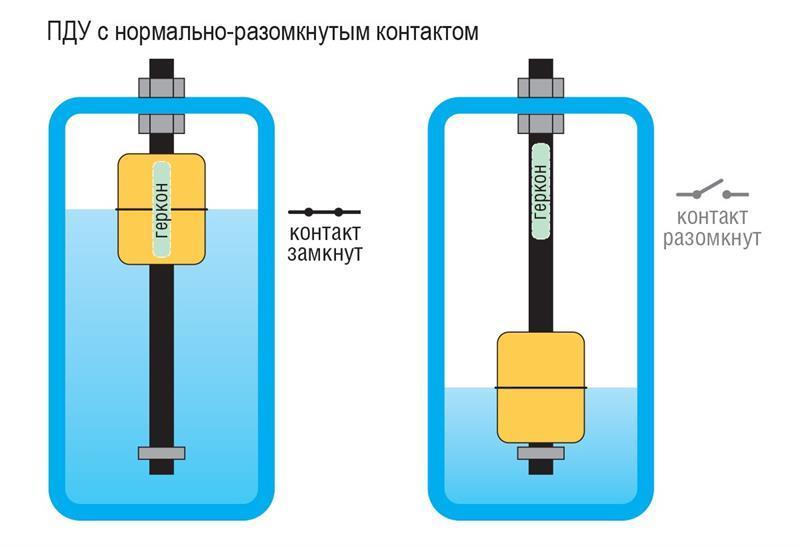

| ПДУ с нормально-разомкнутым контактом | ПДУ с нормально-замкнутым контактом |
Повышение уровня жидкости в резервуаре приводит к перемещению поплавка вверх и замыканию/размыканию контакта датчика уровня.
Технические характеристики
| Параметр | Значение |
| Электрические параметры | |
| Количество сигнализируемых уровней | 3 |
| Максимальная коммутируемая мощность | 30 Вт |
| Максимальный коммутируемый ток | 2 А |
| Максимальное коммутируемое напряжение | 230 В |
| Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А | 1 млн |
| Конструктивные параметры | |
| Расположение оси крепежного отверстия датчика в резервуаре | Вертикальное |
| Максимальная длина штока до нижнего уровня L | 3000 мм |
| Плотность измеряемой среды | 0,65 г/см3 |
| Температура контролируемой среды | -40...+105°С |
| Давление контролируемой среды | 2 МПа |
| Материал рабочей части датчика: арматура поплавок | Сталь 12Х18Н10Т AISI 316L |
| Степень защиты по ГОСТ 14254 | IP68 для погружной (рабочей) части датчика IP65 для внешней части датчика (от плоскости присоединения к процессу) |
| Длина кабельного вывода | 1...120 м |
| Искробезопасные параметры | |
| Максимальное входное напряжение Ui | 35 В |
| Максимальный входной ток Ii | 100 мА |
| Максимальная внутренняя емкость Ci | 0,03 мкФ |
| Максимальная внутренняя индуктивность Li | 0,3 мГн |
Все модификации
| Артикул | Модель | Срок поставки | Стоимость |
|---|---|---|---|
| N64974 | ПДУ-3.3.1000.500.250/10-ЕХ | 2...4 недели | 10149 руб. |
| N64975 | ПДУ-3.3.1000.700.300/15-ЕХ | 2...4 недели | 11658 руб. |
| N64976 | ПДУ-3.3.1200.700.200/5-ЕХ | 2...4 недели | 9701 руб. |
| N64977 | ПДУ-3.3.1350.250.100/3-ЕХ | 2...4 недели | 9096 руб. |
| N64978 | ПДУ-3.3.1450.1300.100/1-ЕХ | 2...4 недели | 8493 руб. |
| N64979 | ПДУ-3.3.2000.400.250/30-ЕХ | 2...4 недели | 17250 руб. |
| N64980 | ПДУ-3.3.1000.500.250/10-EX | 2...4 недели | 9439 руб. |

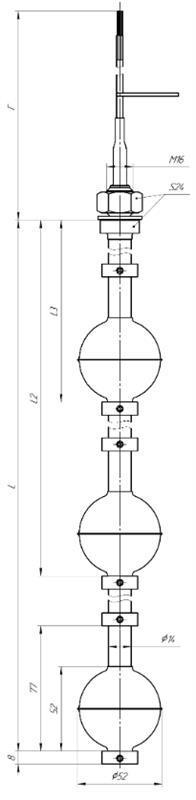

| Габаритные размеры |
 |

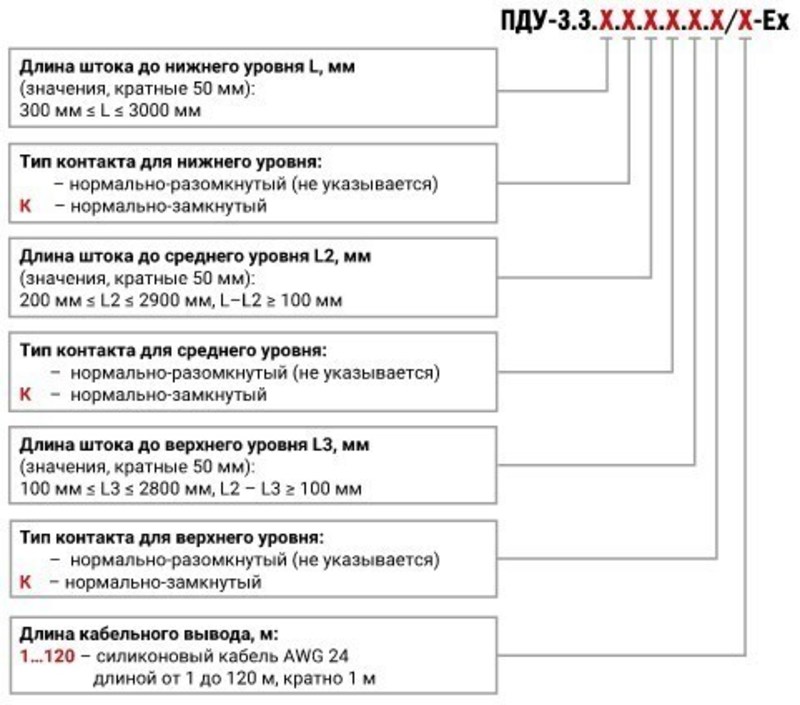

Обозначение при заказе
| Трехуровневые поплавковые датчики уровня ОВЕН ПДУ-Ех |
|
Внимание! |
