Ротационный датчик уровня высокотемпературный INNOLevel серии N-HT
Сигнализатор INNOLevel представляет собой датчик уровня и используется для мониторинга уровня сыпучих продуктов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня.
Особенности
- Опорный подшипник качения вала обеспечивает высокую стойкость к механическим нагрузкам
- Элемент крепления выполнен раздельно с корпусом прибора
- Устойчивость к высоким температурам
Принцип действия и область применения
Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит остановка двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материала, пружина возвращает двигатель в исходное положение, лопасть освобождается, и двигатель снова включается.
Стандартные примеры применения датчика уровня для сыпучих материалов, плотность которых не менее 100 г/л, подвергающихся температурной обработке:
- Клинкер, цемент
- Песок, щебень
- Металлизированные окатыши
- Уголь, угольная пыль
Технические характеристики
| Параметр | Значение |
| Питание - Переменный ток - Постоянный ток | ~230 В, ~110 В, ~24 В, макс 4 ВА =24 В, макс 2,5 Вт |
| Скорость вращения электродвигателя | 1 об/мин или 5 об/мин |
| Коммутационная способность реле | ~5 А, 250 В =3 А, 30 В |
| Степень пылевлагозащиты | IP65 |
| Рабочая температура | −40...+250ºС* −40...+600ºС* |
| Макс. рабочее давление | 0,8 бар |
| Мин. плотность продукта | >100 г/л |
| Допустимая мех. нагрузка | Макс. 500 Н на конце вала |
| Материал корпуса прибора и лопасти | Нержавеющая сталь |
| Вес | 2500 г |
* – в зависимости от версии
Все модификации
| Артикул | Модель | Срок поставки | Стоимость |
|---|---|---|---|
| G97155 | INNOLevel IL- SAA-N-HT250 | 1...2 недели | 56360 руб. |
| G97156 | INNOLevel IL- SEA-N-HT250 | 1...2 недели | 59350 руб. |
| G97157 | INNOLevel IL- SAA-N-HT600 | 1...2 недели | 82830 руб. |
| G97158 | INNOLevel IL- SEA-N-HT600 | 1...2 недели | 86530 руб. |
| G97159 | INNOLevel IL- SAS-N-HT250 | 1...2 недели | 46100 руб. |
| G97160 | INNOLevel IL- SES-N-HT250 | 1...2 недели | 48400 руб. |
| G97161 | INNOLevel IL- SAS-N-HT600 | 1...2 недели | 66580 руб. |
| G97162 | INNOLevel IL- SES-N-HT600 | 1...2 недели | 69450 руб. |
Модификации
| Модель | Диапазон температур | Максимальное давление | Класс защиты | Лопасть | Скорость вращения | Присоединение | Удлинение | Напряжение питания |
| INNOLevel IL-SAA-N-HT250 | −40...+250°C | 0,8 бар | IP65 | 40×98 мм, нерж. сталь | 1 об/мин | резьбовое G1½", нерж. сталь | 150 мм, нерж. сталь | ~230 В |
| INNOLevel IL-SEA-N-HT250 | =24 В | |||||||
| INNOLevel IL- SAA-N-HT600 | −40...+600°C | Трубное, 300 мм, нерж. сталь | ~230 В | |||||
| INNOLevel IL- SEA-N-HT600 | =24 В | |||||||
| INNOLevel IL-SAS-N-HT250 | −40...+250°C | Складная двусторонняя 28х200 мм, нерж. сталь | 165 мм, нерж. сталь | ~230 В | ||||
| INNOLevel IL-SES-N-HT250 | =24 В | |||||||
| INNOLevel IL- SAS-N-HT600 | −40...+600°C | Трубное, 315 мм, нерж. сталь | ~230 В | |||||
| INNOLevel IL- SES-N-HT600 | =24 В |

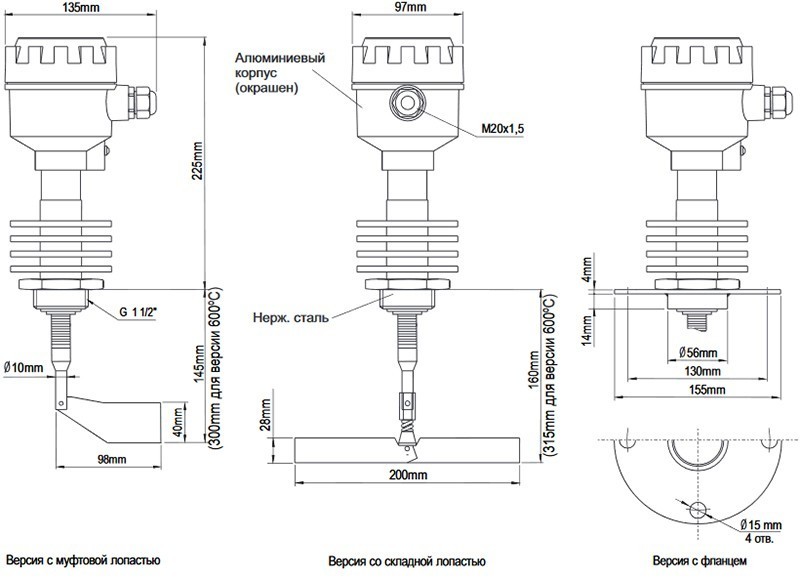

| Габаритные размеры |
 |
