Вибрационный датчик уровня INNOLevel серии Vibro-N
Вибрационный сигнализатор предельного уровня INNOLevel VIBRO серии N используется для мониторинга уровня сыпучих материалов. Датчик применяется для порошкообразных и гранулированных сыпучих материалов (в том числе сверхлегких, плотность которых выше чем 10 г/л), не склонных к сильному налипанию.
Особенности
- Чувствительность IL-VM-N от 10 гр/литр
- Встроенная задержка выходного сигнала 0,5…30 секунд
- Высокотемпературное исполнение до +250°С
- Цилиндрическая резьба G1½"
Принцип действия и область применения
Лопасти сигнализатора уровня, испытывая пьезоэлектрическое воздействие, вибрируют на механической резонансной частоте. Затухание колебаний (изменение амплитуды), возникающее вследствие покрытия лопастей датчика материалом, регистрируется электроникой. Как только зонды освобождаются от материала, они снова начинают вибрировать, что также регистрируется электроникой.
Стандартные примеры применения вибрационного датчика-сигнализатора уровня для сыпучих материалов INNOLevelVIBRO-N:
- Производство строительных материалов (цемент, песок, сухие смеси)
- Пищевая промышленность (мука, соль, сахар)
- Полимерная промышленность (полимерный гранулят и пр.)
- Химическая промышленность (минеральные удобрения, известь)
- Агропромышленный комплекс (комбикорм, зерно, лузга)
Технические характеристики
| Параметр | Значение |
| Корпус | Алюминий, порошковое покрытие Нерж. сталь SUS304* (для IL-VM-NPS) |
| Класс защиты корпуса | IP67 |
| Материал вибрационного зонда и резьбовой части | Нержавеющая сталь SUS304 |
| Присоединение | Резьбовое G1½" Фланец* |
| Общий вес - Для короткой версии, алюминий - Для короткой версии, нерж. сталь | 2,5 кг 3,5 кг |
| Соединительные клеммы | 0,1...2,5 мм² (AWG 26-14) |
| Кабельный ввод | M20x1,5 |
| Задержка выходного сигнала | Настраиваемая 0,5...30 сек |
| Рабочая частота | 160 Гц |
| Категория установки | III |
| Степень загрязнения | 2 |
| Напряжение питания | ~22...265 В 50...60 Гц, макс. 18 ВА =20...46 В, макс. 1,5 Вт |
| Выходной сигнал | Реле без потенциала DPDT макс. ~220, 3 A макс. =30, 1 A |
| Класс защиты | I |
| Температура окружающей среды (корпус) | −40...+65°C |
| Температура процесса | −40...+150°C −40...+250°C* |
| Свойства сыпучего материала | Минимальный насыпной вес 10 г/л Величина частиц макс. 8 мм Не должен иметь склонность к повышенному налипанию |
| Макс. нагрузка на зонды | Боковая макс. 500 Н** |
| Макс. крутящий момент | 250 Нм |
| Макс. давление в емкости | 10 бар |
| Относительная влажность | 0...100%, подходит для использования на открытом воздухе |
| Высота применения макс. | 2000 м |
* – Опционально.
** − Защитные меры при сильных механических нагрузках: установка защитного козырька над зондом.
Модификации
| Артикул | Материал корпуса | Диапазон температур | Максимальное давление | Диапазон напряжений | Класс защиты | Чувствительность | Присоединение | Удлинение | Выход |
| IL-VM-N | Алюминий | −40...+150°C | 10 бар | ~22...265 В...=20...46 В | IP67 | >10 г/л | Резьбовое G1½", нерж. сталь 304 | 200 мм, нерж. сталь 304 | Реле DPDT |
| IL-VM-N-HT250 | Алюминий | −40...+250°C | |||||||
| IL-VM-NPS | Нерж. сталь SUS304* | −40...+150°C | |||||||
| IL-VM-N-Ex | Алюминий, взрывозащищенный | −40...+150°C | |||||||
| IL-VM-N-Ex-HT250 | Алюминий, взрывозащищенный | −40...+250°C |
Все модификации
| Артикул | Модель | Срок поставки | Стоимость |
|---|---|---|---|
| G97116 | IL-VM-N | 1...2 недели | 39650 руб. |
| G97117 | IL-VM-N-HT250 | 1...2 недели | 62420 руб. |
| G97118 | IL-VM-NPS | 1...2 недели | 80610 руб. |
| G97119 | IL-VM-N-Ex | 1...2 недели | 47330 руб. |
| G97120 | IL-VM-N-Ex-HT250 | 1...2 недели | 73070 руб. |

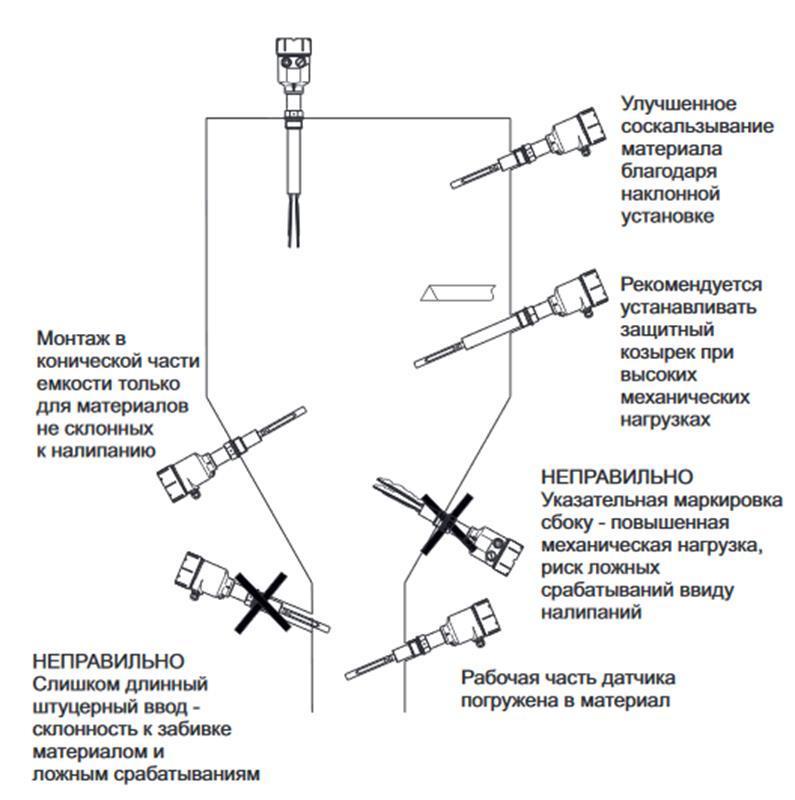

| Монтаж |
 |

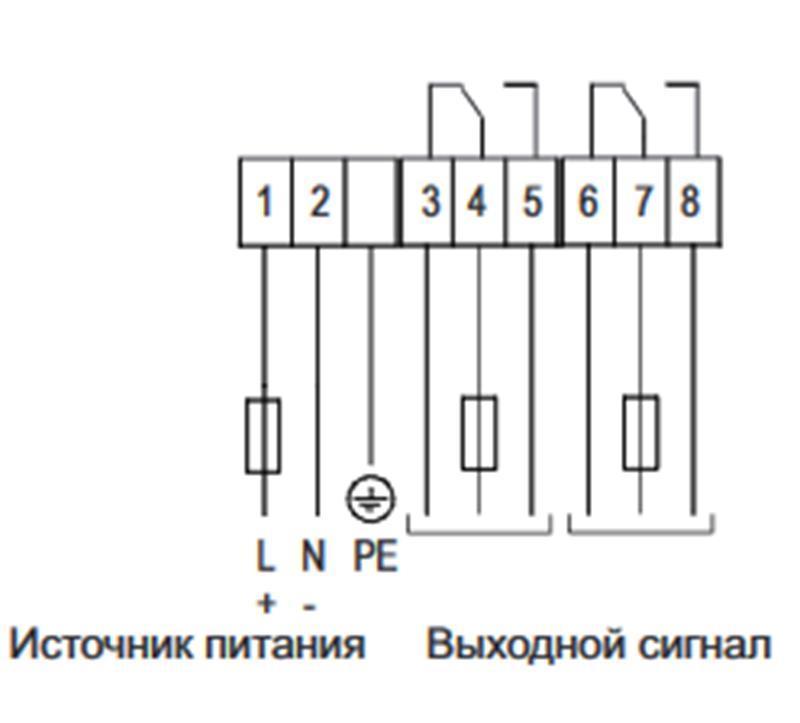

| Электрическое соединение |
 |

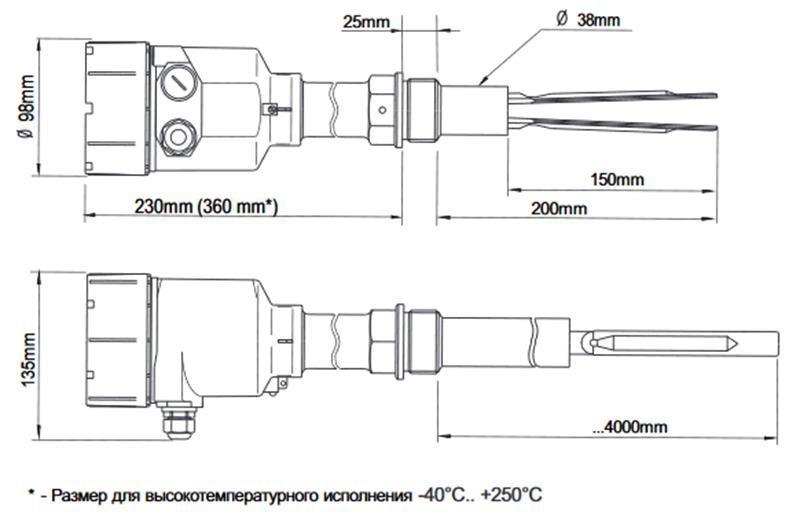

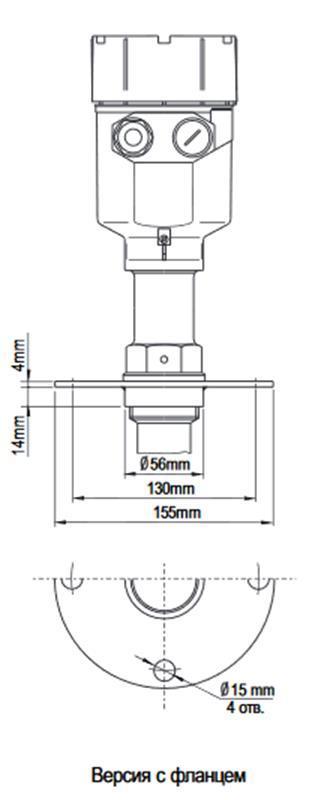

| Габаритные размеры | |
 |  |
