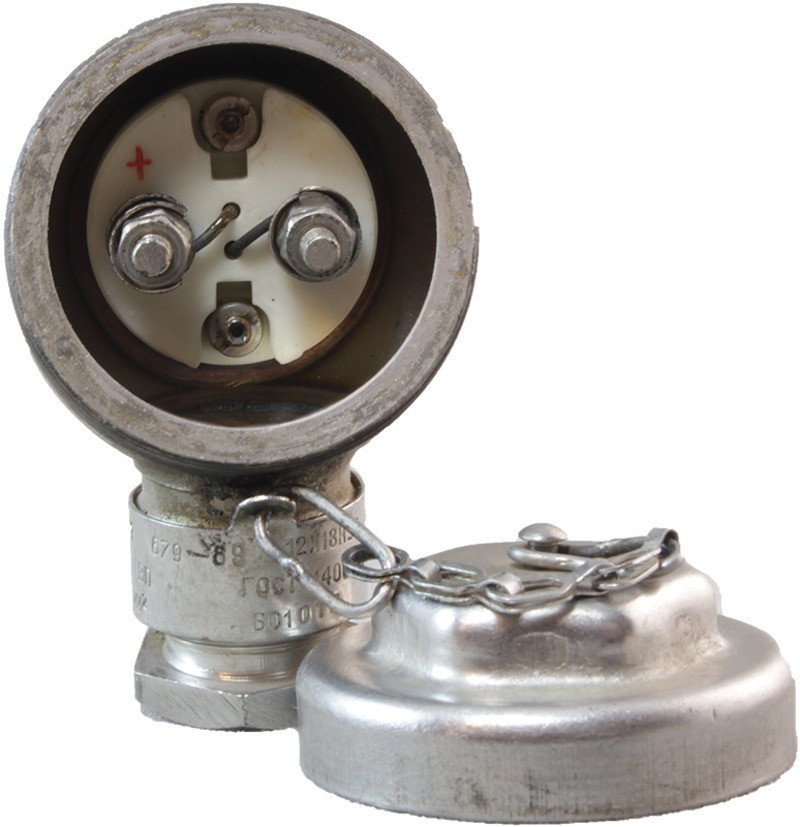

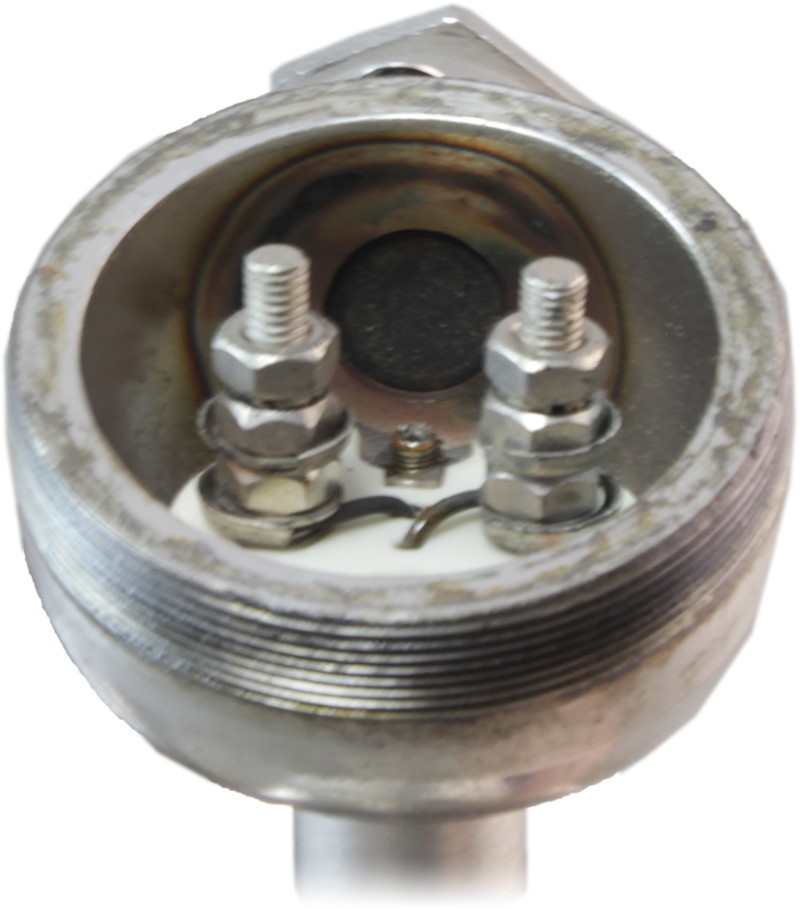

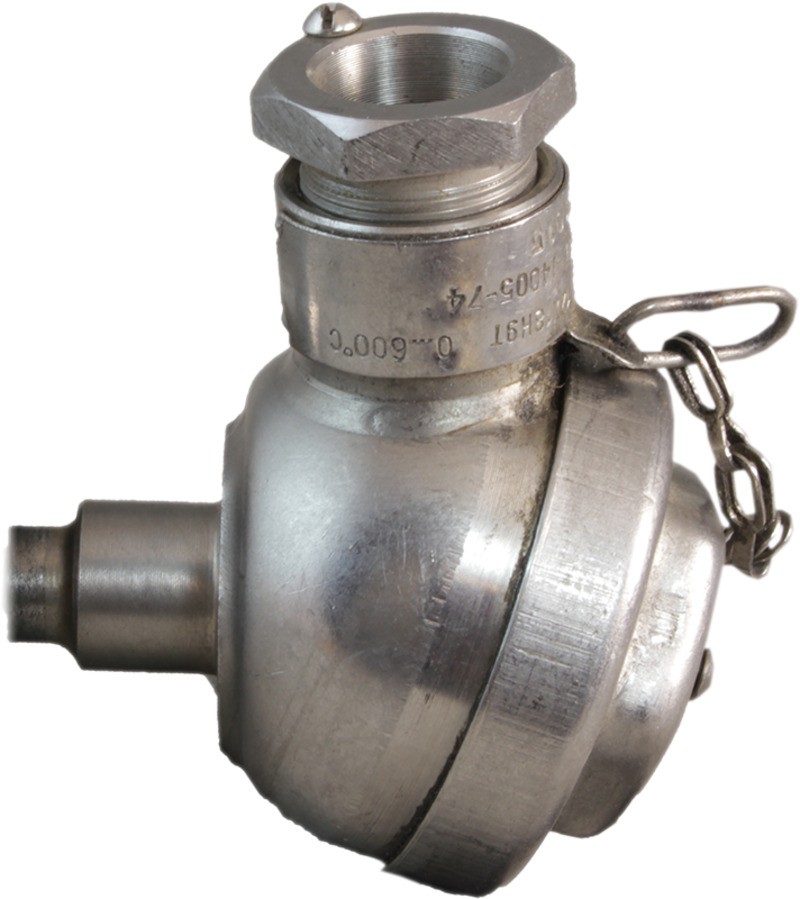

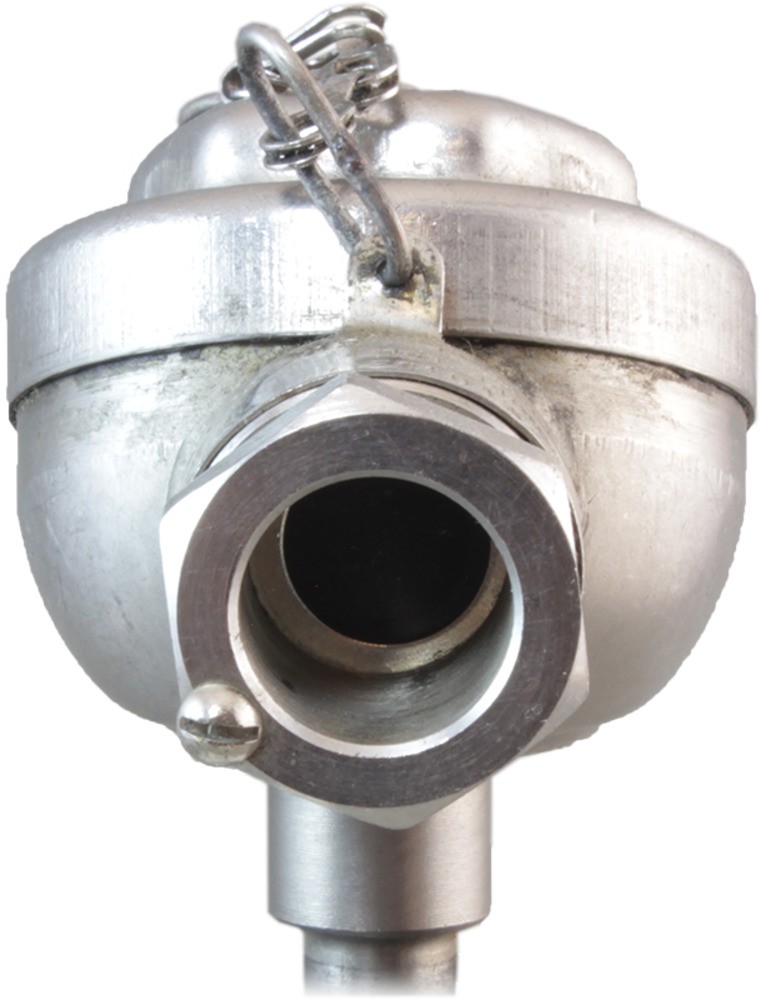

Термопара с коммутационной головкой ТХК-1172, ТХА-1172, ТХА-9-2
Предназначены для температурных измерений твердых, жидких и газообразных сред. Позволяют проводить измерения достаточно высоких температур – до +900°С. Присоединение термопар хх5 к измерительной линии производится термопарным кабелем (кабель в комплекте не поставляется, заказывается отдельно).
Принцип действия и конструкция
Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.
Для монтажа датчиков со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.
Особенности
- Большой диапазон измеряемых температур
- Возможность измерения высоких температур
- Способны выдерживать большие рабочие давления
Технические характеристики
| Параметр | Значение |
| Диапазон измеряемых температур | −40...+600°С, −40...+800°С |
| Номинальная статическая характеристика | ХА (К), ХК (L) |
| Длина монтажной части | 50 мм, 100 мм, 120 мм |
| Тип спая | Изолированный Неизолированный |
| Монтаж | М27×2 |
Все модификации
| Артикул | Шильд | Длина погружной части, мм | Градуировка | Диапазон измерения температуры, °С | Изоляция спая | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|---|
| K71697 | ТХА-9-2 | 120 | ХА | -40...+800 | изолир. | Со склада | 500 руб. |
| K71698 | ТХА-1172 | 120 | ХА | -40...+800 | изолир. | Со склада | 500 руб. |
| K71699 | ТХК-1172 | 50 | ХК | -40...+600 | неизолир. | Со склада | 549 руб. |
| K71700 | ТХК-1172 | 100 | ХК | -40...+600 | неизолир. | Со склада | 549 руб. |
