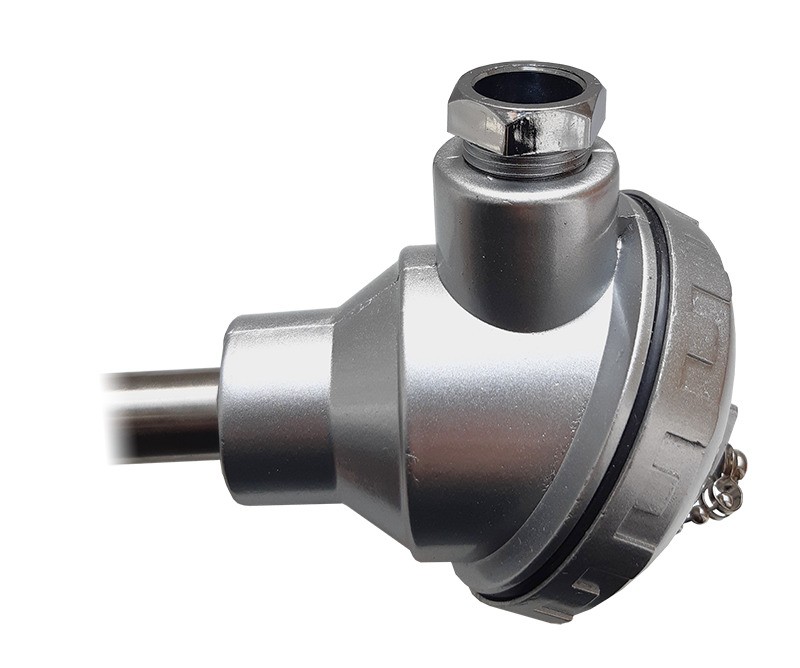

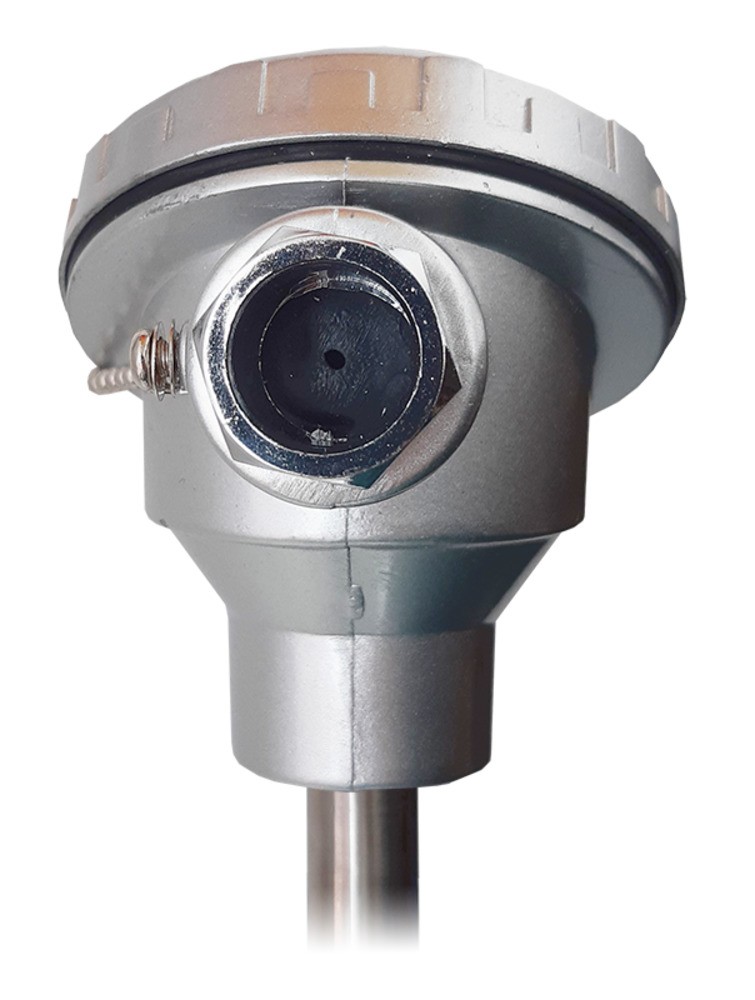

Термопара с коммутационной головкой ТП-А-6001
Термопара предназначена для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика
Прежнее название термопары ТП-А-6001: ТП-А-2388-05
Принцип действия и конструкция
Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.
Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +500°С.
Особенности
- Термопара используется для контроля температуры в муфельных печах, котельных установках, различных печах обжига, термообработки, плавки и др.
- Цепочка, соединяющая крышку с коммутационной головкой, предотвращает потерю крышки
- Термопара является неполным аналогом дТП025, ТХА/ТХК-2088, ТХА/ТХК-2388, ТХА/ТХК-0193
Монтаж
Для соединения термопар с измерительными приборами используются компенсационные провода (поставляются отдельно), например:
- ПТН-А;
- ПТНн-А;
- ПТНт-А;
- ПТНГт-А;
- ПТНЭ-А;
- ПТНГЭ-А;
- ПТНЭк-А;
- ПТНГЭк-А.

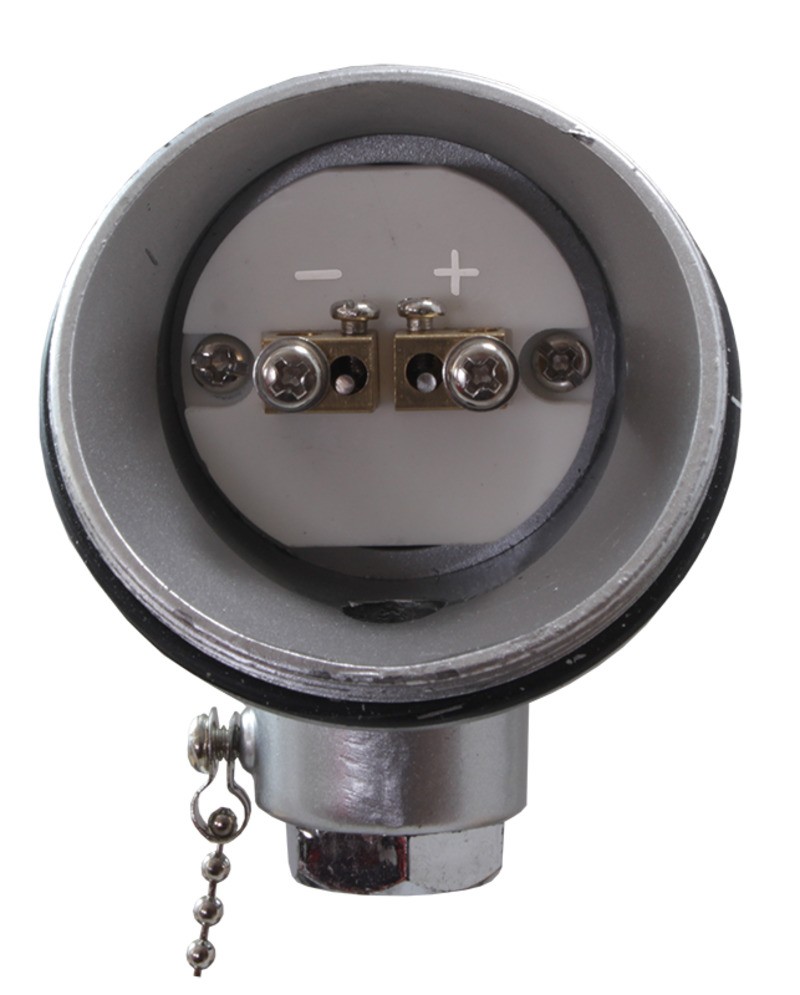

Для подключения термопары необходимо пропустить провод через гермоввод, открутить винтовую крышку коммутационной головки и подключить провод с соблюдением полярности (см. фото коммутационной головки без крышки)
| Полярность | ХА(К) | ХК (L) | ЖК (J) | НН (N) | ХКн (E) | МКн (Т) |
| «+» | красная жила (хромель) | красная жила (хромель) | красная жила (железо) | красная жила (нихросил) | красная жила (хромель) | красная жила (медь) |
| «−» | зеленая жила (алюмель) | оранжевая жила (копель) | синяя жила (константан) | белая жила (нисил) | черная жила (константан) | коричневая жила (константан) |
Показатели надежности и условия эксплуатации:
- вероятность безотказной работы — не менее 0,95 за 16 000 ч;
- средний срок службы — не менее 4 лет;
- гарантийный срок эксплуатации — 2 года.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа V2.
Рабочие условия эксплуатации коммутационной головки:
- помещения с нерегулируемыми климатическими условиями и (или) навесы;
- относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
- атмосферное давление от 84 до 106,7 кПа.
Технические характеристики
| Параметр | Значение | ||
| Номинальная статическая характеристика | ХА (К) – стандарт ХК (L), ЖК (J), НН (N), ХКн (E), МКн (Т) – по заказу | ||
| Диапазон измеряемых температур | −40...+1100°С (для ХА(К)) | ||
| Условное давление | 2,5 МПа | ||
| Класс допуска датчика | 1 | ||
| Допустимое отклонение | ±2°С | ||
| Длина монтажной части (L) | 500 мм, 800 мм, 1000 мм, 1250 мм – стандарт 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 180 мм, 200 мм, 250 мм, 320 мм, 400 мм, 630 мм, 1600 мм, 2000 мм – по заказу | ||
| Диаметр монтажной части (D) | 16 мм | ||
| Диаметр термоэлектрода (d) | 2 мм | ||
| Тип спая | изолированный | ||
| Тепловая инерция | ≤ 20 с | ||
| Исполнение коммутационной головки | металл | ||
| Материал коммутационной головки | силумин | ||
| Материал корпуса датчика | нержавеющая сталь 08Х18Н10 | ||
| Степень защиты | IP65 | ||
Все модификации
| Артикул | Модель | Длина, мм | Срок поставки | Стоимость |
|---|---|---|---|---|
| G12468 | ТП-А-6001-16-500-ХА | 500 | Со склада | 4521 руб. |
| G12469 | ТП-А-6001-16-800-ХА | 800 | Со склада | 5343 руб. |
| G12470 | ТП-А-6001-16-1000-ХА | 1000 | Со склада | 5754 руб. |
| G12471 | ТП-А-6001-16-1250-ХА | 1250 | Со склада | 6165 руб. |
| Номер позиции | Название позиции | Обозначение | Расшифровка |
| 1 | Вид датчика | ТП-А | Термопара |
| ТС-А | Термосопротивление | ||
| NTC-A | Датчик температуры NTC | ||
| HV-A | Датчик температуры для HVAC | ||
| 2 | Тип | 1 | Бескорпусный/без кабеля |
| 4 | В корпусе с кабелем | ||
| 5 | С пластиковой коммутационной головкой | ||
| 6 | В металлическом корпусе с металлической коммутационной головкой | ||
| 7 | В керамическом корпусе с металлической коммутационной головкой | ||
| 3 | Резьба | 0 | Нет резьбы |
| 1 | С внешней резьбой | ||
| 2 | С внутренней резьбой | ||
| 3 | С резьбой и пружиной | ||
| 4 | С байонетом | ||
| 5 | С резьбой и гайкой | ||
| 4 | Модификация | 0 | |
| 1 | |||
| ... | |||
| 5 | Порядковый номер | 1 | |
| ... | |||
| 6 | Диаметр датчика | 0,5 | 0,5 мм |
| 2 | 2 мм | ||
| 5 | 5 мм | ||
| ... | |||
| 7 | Типоразмер резьбы | G1/2 | G½" |
| M8x1 | M8×1 | ||
| M16x1,5 | M16×1,5 | ||
| ... | |||
| 8 | Длина монтажной части | 020 | 20 мм |
| 050 | 50 мм | ||
| 100 | 100 мм | ||
| 250 | 250 мм | ||
| ... | |||
| 9 | Номинальная статическая характеристика | ХА | ХА(К) |
| ЖК | ЖК (J) | ||
| Pt100 | Pt100 | ||
| 10k | NTC 10k | ||
| ... | |||
| 10 | Тип спая (дополнительно для ТП-А) | Пусто | Изолированный |
| Н | Неизолированный | ||
| 11 | Длина провода | 2,0 | 2000 мм |
| 0,6 | 600 мм | ||
| ... | |||
| 12 | Тип провода* | ПТНГЭк | ПТНГЭк-А |
| КМТФЭт | КМТФЭт-А-3 | ||
| ... | |||
| 13 | Материал корпуса датчика* | С | Нержавеющая сталь |
| Л | Никелированная латунь | ||
| Ин | Inconel 600 | ||
| 14 | Класс допуска* | A | Класс А |
| B | Класс B | ||
*указывается, если у датчика есть выбор по данному параметру
| Габаритные размеры |
 |
Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица)
| Класс допуска | 1 | 2 | ||
| Тип | Диапазон измерения | Допустимые отклонения | Диапазон измерения | Допустимые отклонения |
| ХА (К) | −40...+375°С | ±1,5°С | −40...+333°С | ±2,5°С |
| +375...+1000°С | ±0,004Т | +333...+1300°С | ±0,0075Т | |
| ХК (L) | – | – | −40...+360°С | ±2,5°С |
| – | – | +360...+800°С | ±(0,7°С+0,005T) | |
| ЖК (J) | −40...+375°С | ±1,5°С | −40...+333°С | ±2,5°С |
| +375...+750°С | ±0,004Т | +333...+900°С | ±0,0075Т | |
| НН (N) | −40...+375°С | ±1,5°С | −40...+333°С | ±2,5°С |
| +375...+1000°С | ±0,004Т | +333...+1300°С | ±0,0075Т | |
| ХКн (E) | −40...+375°С | ±1,5°С | −40...+333°С | ±2,5°С |
| +375...+800°С | ±0,004Т | +333...+990°С | ±0,0075Т | |
| МКн (Т) | −40...+125°С | ±0,5°С | −40...+135°С | ±1,0°С |
| +125...+350°С | ±0,004Т | +135...+350°С | ±0,0075Т | |
| ПП (S) | 0...+1100°С | ±1,0°С | 0...+600°С | ±1,5°С |
| +1100...+1600°С | ±(1,0+0,003(Т−1100)) | +600...+1600°С | ±0,0025Т | |
Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.
