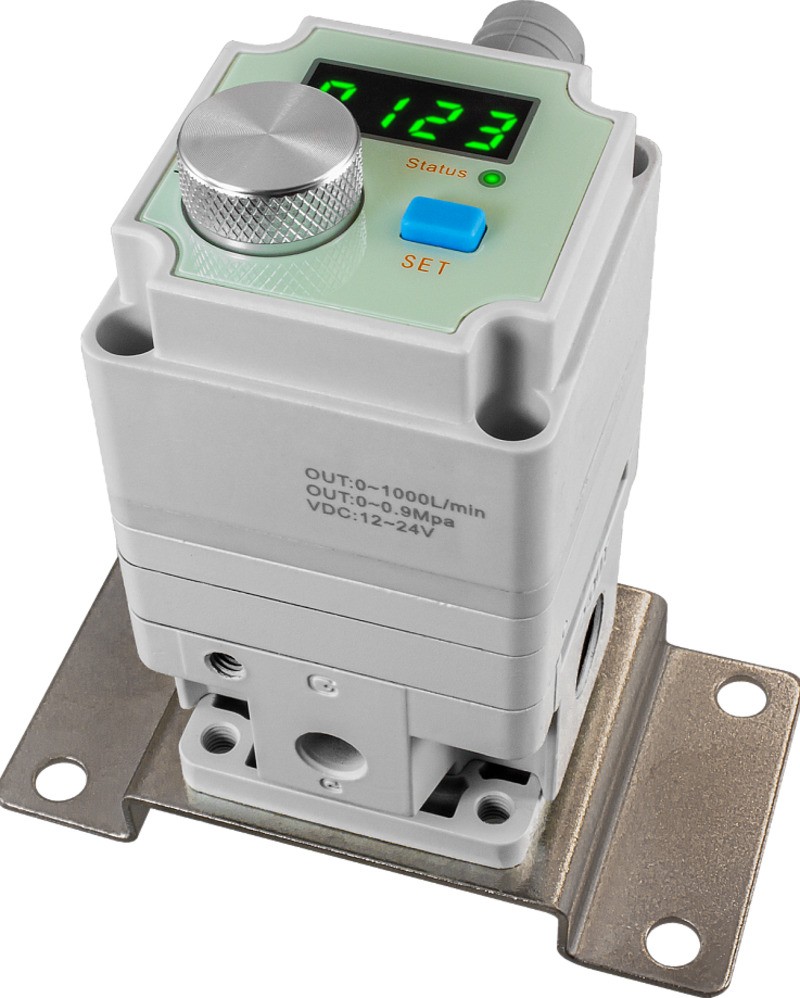

Регулятор давления ARP-ERV
Новинка
Есть видеообзор
Регулятор давления ARP-ERV предназначен для установки давления сжатого воздуха и поддержания его на заданном уровне с высокой точностью
Особенности
- Может устанавливаться отдельно или в качестве модуля блока подготовки воздуха
- Высокая точность поддержания заданного давления
- Четырехразрядный ЖК-дисплей с высотой символов 6 мм
- Порты входа и выхода оснащены фильтрами грубой очистки
- Низкое энергопотребление
- В комплект входит кронштейн (2 типа на выбор) для крепления прибора
Регулятор давления является следящей системой, состоящей из пневмомеханической части, контроллера и датчика давления.

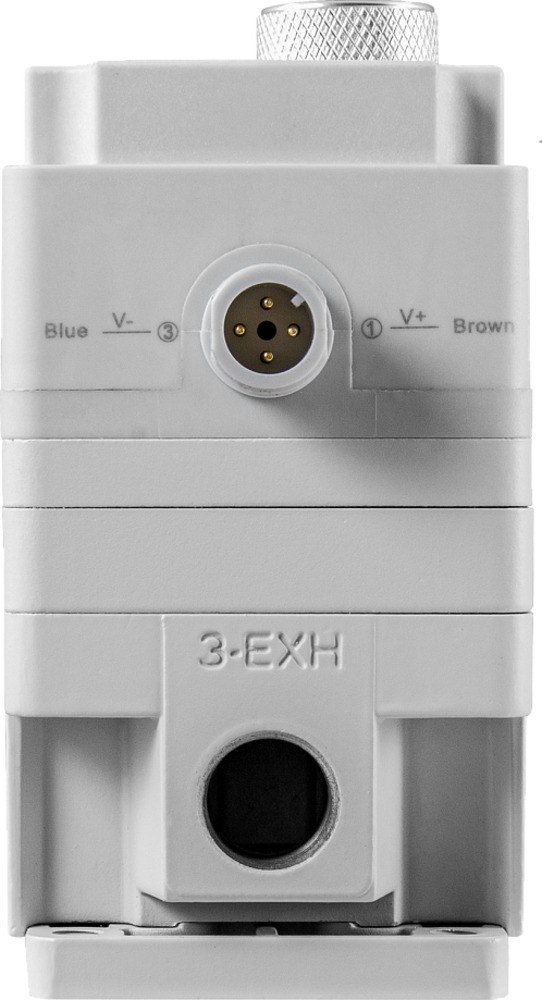

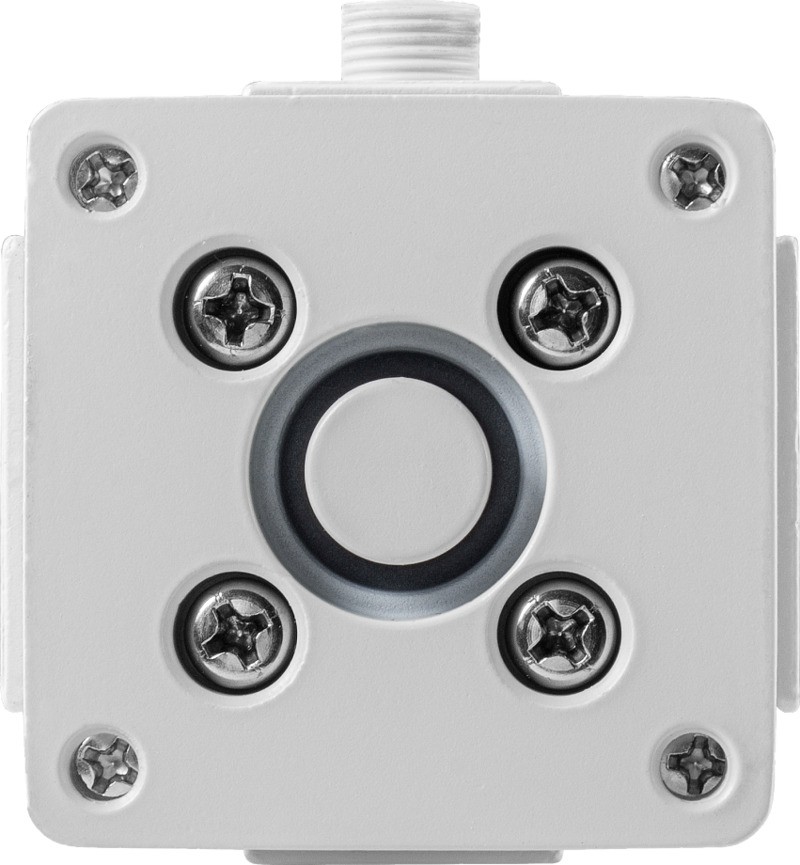

Силовая пневмомеханическая часть регулятора имеет три пронумерованных на корпусе отверстия (порта): 1 – подача сжатого воздуха, 2 – канал выхода воздуха в полость с регулируемым давлением, 3 – канал сброса избытка воздуха из регулируемой полости в атмосферу.

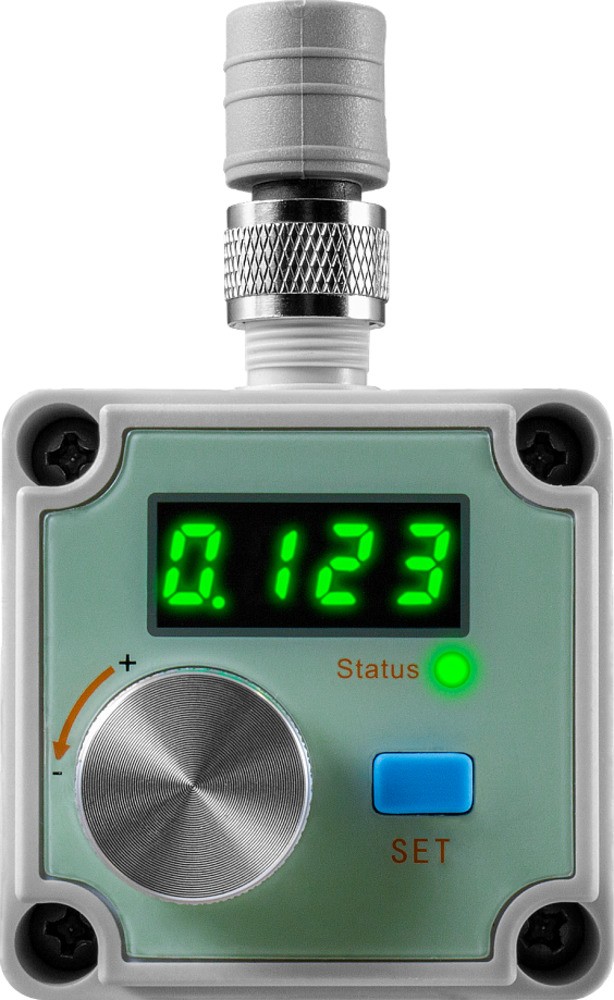

ЖК-дисплей служит для отображения текущего давления, а также для контроля ввода параметров при его настройке
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Сжатый очищенный воздух |
| Мин. давление подаваемого воздуха | Выходное давление + 0,1 МПа |
| Макс. давление подаваемого воздуха | 1,0 МПа |
| Диапазон выходного давления | 0,0...0,9 МПа |
| Расход воздуха | 0,0...1000 л/мин |
| Присоединение | G1/4" |
| Питание - напряжение - ток | =12...24 В =0,12 А |
| Температура окружающей среды | 0...+50°С |
| Высота символов | 6 мм |
| Степень пылевлагозащиты | IP65 |
| Габаритные размеры | 96×50×61 мм |

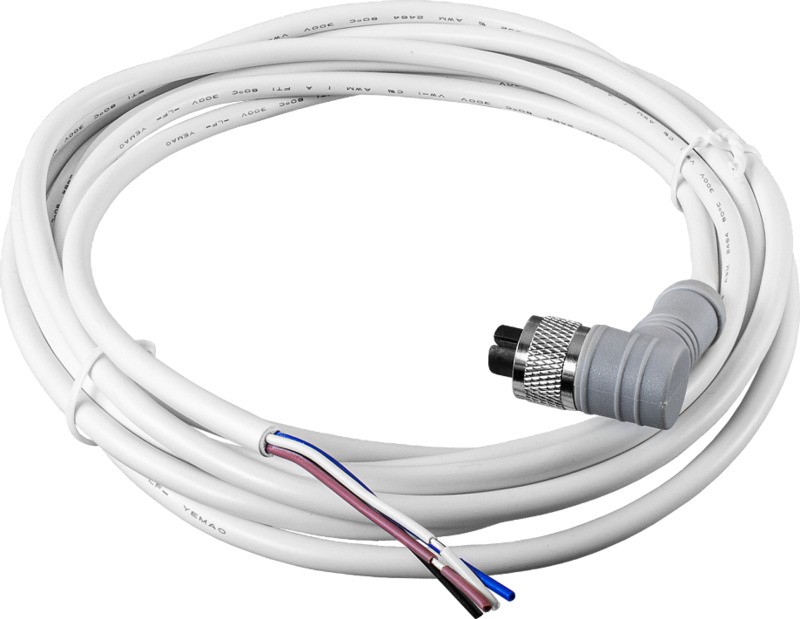

| Длина кабеля | 2,8 м |
| Вес (без кабеля) | 322 г |
Все модификации
| Артикул | Кронштейн | Срок поставки | Стоимость |
|---|---|---|---|
| N21063 | С-образный | Под заказ к 2024.03.15 | 16282 руб. |
| N21064 | L-образный | 120 дней | 16282 руб. |
| Габаритные размеры |
 С L-образным кронштейном |
 С C-образным кронштейном |

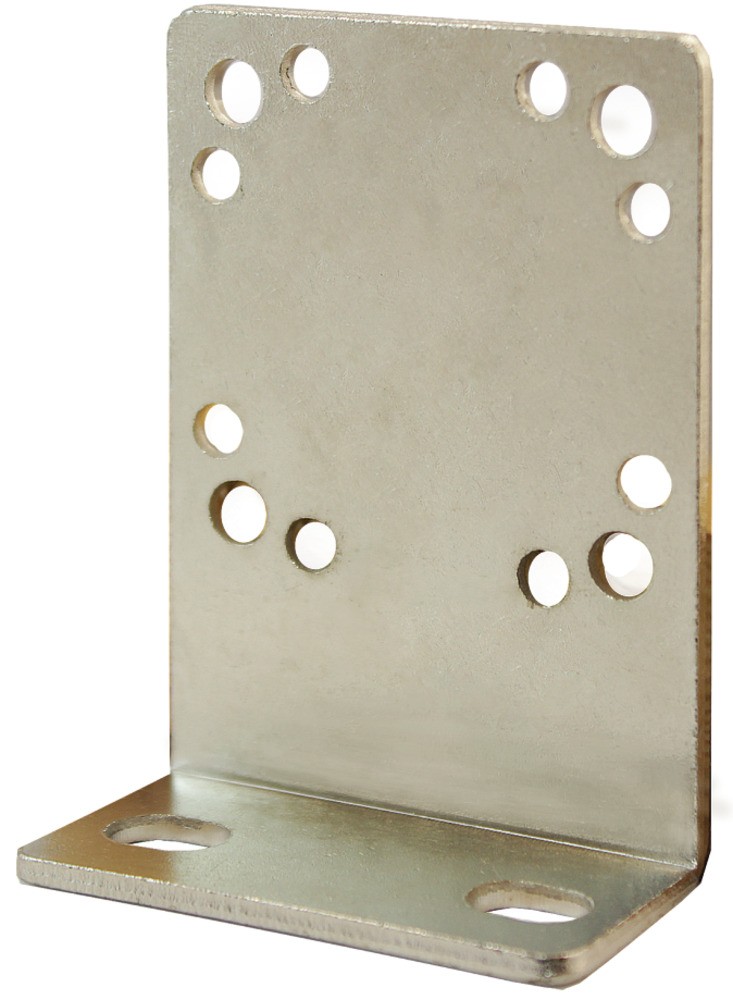

 Кронштейн L-образный |

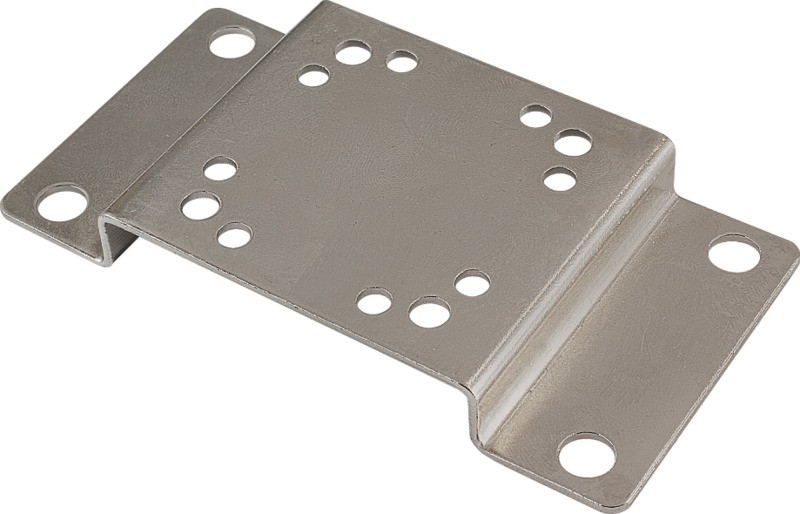

 Кронштейн C-образный |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 21.06.2023 | 1.48 Мб |  |
Рабочая среда:
—
сжатый очищенный воздух
Температура рабочей среды:
—
0...+50°С
Присоединение:
—
G1/4
Степень пылевлагозащиты:
—
IP65
Пределы регулирования:
—
0,0...0,9 МПа
Рабочее давление:
—
0,1...1 МПа
Расход воздуха:
—
0,0...1000 л/мин
2 режима работы:
—
ручной и полуавтоматический (режим уставок)
Ручной режим:
—
простая установка поддерживаемого давления поворотом ручки
Полуавтоматический режим:
—
переключение между заданными уставками одной кнопкой
Возможность задания:
—
до 6 уставок
