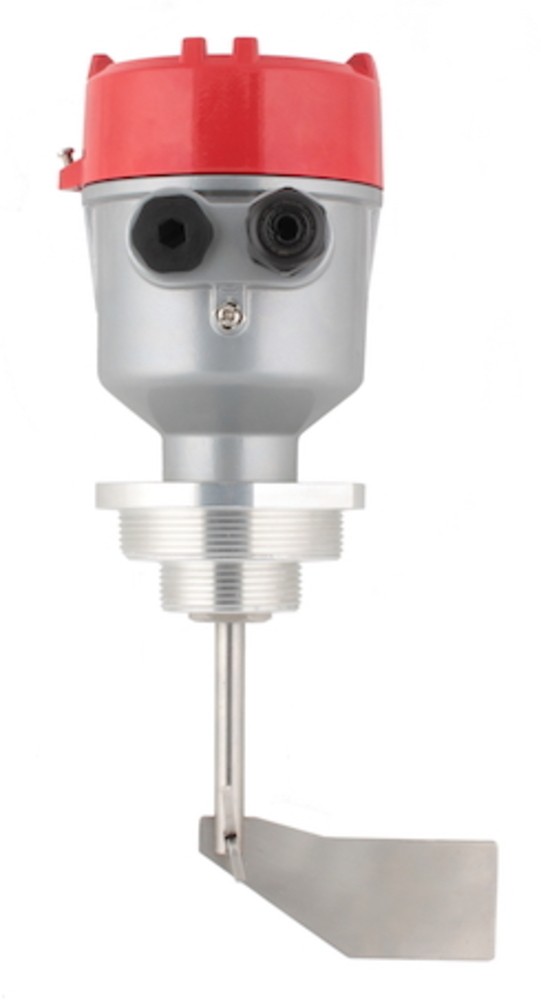

Датчик-сигнализатор уровня сыпучих материалов INNOLEVEL во взрывозащищенном исполнении
Принцип работы
Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит останов двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материала, пружина возвращает двигатель в исходное положение, лопасть освобождается и двигатель снова включается.
Стандартные примеры применения взрывозащищенного датчика-сигнализатора уровня для сыпучих материалов INNOLEVEL серии N-Ex:
- Зерно, комбикорм, шрот, лузга
- Мука, крахмал, сахар
- Уголь, угольная пыль
- Древесные опилки, щепа, пеллеты
и многое другое.
Преимущества
Сигнализатор INNOLEVEL cерии N-Ex является экономичным решением для достоверного измерения уровня заполнения, а также обладает рядом преимуществ:
- Опорный подшипник качения вала обеспечивает высокую стойкость к механическим нагрузкам
- Элемент крепления выполнен раздельно с корпусом прибора
- Два типа прямой резьбы G 1 1/2" и G 2 1/2"
Документация
| Артикул | Характеристики | Напряжение питания |
| IL-LAA-N-Ex | Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, IP66, лопасть 40х98 мм, нерж. сталь, скорость вращения 1 об/мин, соединение- резьба 1 1/2" с переходом на 2 1/2" алюм., удлинение 150 мм, нерж. сталь | 220 VAC |
| IL-LEA-N-Ex | 24 VDC | |
| IL-LDA-N-Ex | 24 VAC | |
| IL-LAS-N-Ex | Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, IP66, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 1 об/мин, соединение- резьба 1 1/2" с переходом на 2 1/2" алюм., удлинение 165 мм, нерж. сталь | 220 VAC |
| IL-LES-N-Ex | 24 VDC | |
| IL-LDS-N-Ex | 24 VAC | |
| IL-LAA-N-Ex-5 | Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, IP66, лопасть 40х98 мм, нерж. сталь, скорость вращения 5 об/мин, соединение- резьба 1 1/2" с переходом на 2 1/2" алюм., удлинение 150 мм, нерж. сталь | 220 VAC |
| IL-LEA-N-Ex-5 | 24 VDC |
Опции для взрывозащищенного ротационного датчика уровня INNOLEVEL серии N-Ex
| Артикул | Описание | Внешний вид |
| ДУ 40 С | Гайка сталь 1 ½" |  |
| ДУ 40 СО | Гайка сталь оцинкованная 1 ½" |  |
| ДУ 40 S304 | Гайка нерж. сталь 304, G 1 ½" |  |
| IL-001 | Жесткое удлинение вала (+215 мм) Монтаж в стенку, в крышу, в нижний конус емкости. Установка вертикально, горизонтально, под углом. |  |
| IL-002 | Жесткое удлинение вала (+50 мм) Монтаж в стенку, в крышу, в нижний конус емкости. Установка вертикально, горизонтально, под углом. |  |
| IL-006 | Маятниковый удлинитель 500 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. |  |
| IL-007 | Маятниковый удлинитель 1000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. | |
| IL-013 | Тросовый удлинитель 1000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. |  |
| IL-011 | Тросовый удлинитель 1500 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. | |
| IL-008 | Тросовый удлинитель 2000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. | |
| IL-009 | Тросовый удлинитель 3000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. | |
| IL-010 | Тросовый удлинитель 4000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. | |
| IL-F155 | Фланец, D=155 мм, нерж. сталь, прокладка NBR (макс. +150 C) |  |
Примеры применения
- Контроль уровня в охладителе (комбикормовое производство) (pdf)
- Контроль уровня на линии грануляции шрота (pdf)
- Котельная на лузге — контроль верхнего уровня (pdf)
- Опредление предельных уровней — комбикормовое производство (pdf)
- Переработка гречихи — контроль уровня в узлах пропаривателя (pdf)
- Дозатор муки — контроль уровня заполнения (pdf)
- Производство топливных гранул — контроль предельных уровней (pdf)
- Рукав подачи муки — поддержание заданного уровня (pdf)
- Контроль уровня аспирационных отходов (pdf)
