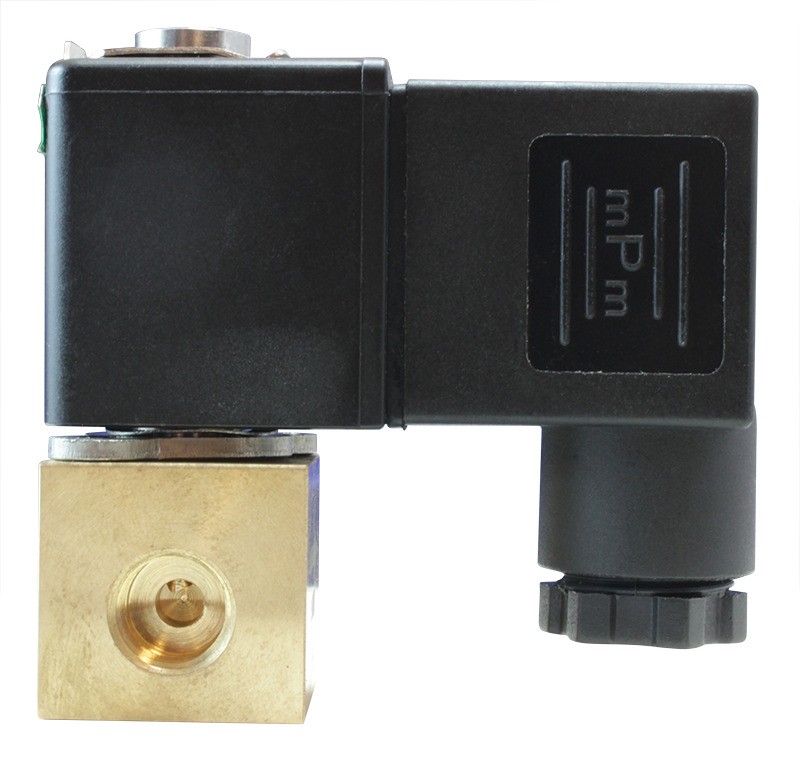

Соленоидный клапан (электромагнитный) AR-1P21

Артикул: A8286

Клапан пропорциональный соленоидный нормально закрытый прямого действия с поршнем для плавного регулирования потока рабочей среды в трубопроводе

От 13 433 руб.

Характеристики

Рабочая среда:
вода, воздух, закись азота, углекислый газ, кислородно-гелиевые смеси
Температура рабочей среды:
−30...+80°С
Давление:
0...0,5 МПа
Диаметр условного прохода:
2,0 мм, 2,4 мм
Материал корпуса:
латунь

Клапан пропорциональный соленоидный нормально закрытый прямого действия с поршнем для плавного регулирования потока рабочей среды в трубопроводе

Особенности

  • Регулирование потока среды через клапан в соответствии с подаваемым на катушку напряжением
  • Может использоваться для управления расходом
  • Срабатывание при нулевом давлении
  • Пониженное энергопотребление и тепловыделение
  • Компактный размер
  • Долгий срок службы

Принцип действия и область применения

Пропорциональные клапаны применяются для плавного регулирования потока рабочих жидких и газообразных сред в промышленности, сельском хозяйстве, химии, медицине и т. п. Регулирование потока рабочей среды через клапан осуществляется изменением положения поршня и, соответственно, проходного сечения клапана, в зависимости от поданного на катушку напряжения.
При постепенном увеличении напряжения питания до максимального электромагнитный клапан будет плавно открываться, и скорость потока будет увеличиваться. Аналогично при уменьшении напряжения, клапан будет плавно закрываться и скорость потока будет уменьшаться. Зависимость степени открытия клапана от поданного напряжения не является линейной. Динамика увеличения скорости потока при увеличении напряжения на катушке также зависит от давления рабочей среды. При отсутствии напряжения на катушке клапан полностью перекрывает поток.

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана.

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.

Технические характеристики

Параметр Значение
Рабочая среда Вода, воздух, закись азота, углекислый газ, кислородно-гелиевые смеси
Материал Корпуса Латунь
Уплотнения VITON
Температура рабочей среды −30...+80°С
Рабочее давление 0...0,5 МПа
Диаметр условного прохода 2,0 мм, 2,4 мм
Присоединение Резьбовое G⅛"
Катушка SC11B, IP65
Питание =24 В, =12 В
Мощность 6,5 Вт (DC)

Модификации

Модель Ду, мм Kv, м³/ч Max расход, норм. л/мин Присоединение Pmin, МПа Pmax, МПа Катушка Вес, г
AR-1P21-2,0-1/8-GBV 2,0 0,102 97 ⅛" 0 0,5 SC11B 194
AR-1P21-2,4-1/8-GBV 2,4 130 0,4

Расшифровка обозначения на примере клапана AR-1P21-2,0-1/8-XYZ:
AR-1P21 — модель клапана;
2,0 — диаметр условного прохода, мм;
1/8 — размер резьбы в дюймах;
X — присоединение: G — трубная резьба;
Y — материал корпуса: B — латунь;
Z — материал уплотнения: V — VITON.

Все модификации

Артикул Диаметр условного прохода, мм Катушка, В Срок поставки Стоимость
D86783 2 =12 Со склада

13433 руб.

D86785 2 =24 Со склада

13433 руб.

D86784 2,4 =12 Со склада

13433 руб.

D86786 2,4 =24 Со склада

13433 руб.



Габаритные размеры

Документация и схемы

Документ Дата изменения Размер Файл
Руководство по эксплуатации 25.05.2022 0.31 Мб
Рабочая среда:
вода, воздух, закись азота, углекислый газ, кислородно-гелиевые смеси
Температура рабочей среды:
−30...+80°С
Давление:
0...0,5 МПа
Диаметр условного прохода:
2,0 мм, 2,4 мм
Материал корпуса:
латунь
Материал уплотнения:
VITON
Присоединение:
резьбовое G⅛
