Соленоидный клапан (электромагнитный) AR-2W21

Хит
Соленоидный клапан (электромагнитный) AR-2W21
Соленоидный клапан (электромагнитный) AR-2W21
Соленоидный клапан (электромагнитный) AR-2W21
Соленоидный клапан (электромагнитный) AR-2W21
Соленоидный клапан (электромагнитный) AR-2W21 рис.0
Соленоидный клапан (электромагнитный) AR-2W21 рис.1
Соленоидный клапан (электромагнитный) AR-2W21 рис.2
Соленоидный клапан (электромагнитный) AR-2W21 рис.3
Артикул: 426712338
Сравнить

Клапан соленоидный нормально закрытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

От 5 267 руб.







Характеристики

Рабочая среда:
—
вода, горячая вода, воздух, инертные газы, масла, спирт
Температура рабочей среды:
—
−10…+120°С
Давление:
—
0...1,3 МПа (для воздуха и инертных газов), 0...1,0 МПа (для остальных сред)
Диаметр условного прохода:
—
12...50 мм
Материал корпуса:
—
латунь или нержавеющая сталь
ЦЕНА ПО ЗАПРОСУ

Является аналогом

Производитель ASCO Burkert TORK Ode Danfoss Ceme
Модель/серия SCG2/SCE2 6213 T-GP/T-SYDZ 21HT/21HF/21IH EV250B Серия 84

Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-2W21 предназначен для управления потоком рабочей среды в трубопроводе

Особенности

  • Срабатывание при нулевом давлении
  • Высокая частота срабатывания

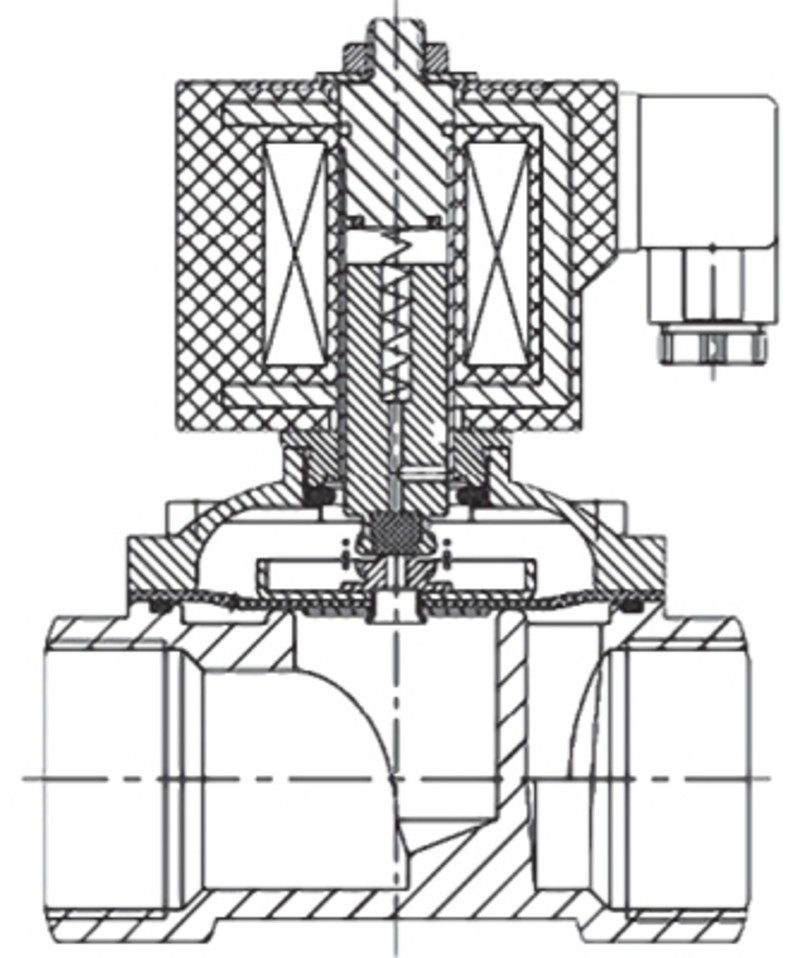

Принцип действия и область применения

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики

Параметр Значение
Рабочая среда Вода, горячая вода, воздух, инертные газы, масла, спирт
Материал Корпуса Латунь или нержавеющая сталь
Уплотнения VITON или EPDM
Температура рабочей среды −10…+120°С
Для рабочих сред при температуре от −10 до +5°С
предпочтительнее выбирать EPDM
Рабочее давление 0...1,3 МПа (для воздуха и инертных газов), 0...1,0 МПа (для остальных сред)
Диаметр условного прохода 12...50 мм
Присоединение Резьбовое G⅜"...G2"
Питание ~220 В, ~110 В, ~24 В
=110 В, =24 В, =12 В



 Ду

 Катушка Мощность AC DC
~220 В ~110 В ~24 В =110 В =24 В =12 В
12...25 S51H
IP65		 40 ВА V V V
30 Вт       V V V
ASEx282*
IP65		 24 ВА V V V
17 Вт         V V
ASEx1320*
IP65		 28 ВА V
20 Вт         V V
32...50 SD01H
IP65		 35 ВА V V V
30 Вт         V V
ASEx545*
IP65		 15 ВА V V V
18 Вт         V

* Использование взрывозащищенных катушек ASEx282, ASEx1320 и ASEx545 может привести к уменьшению верхнего предела рабочего давления клапана.

Модификации

Модель Ду, мм Kv, м³/ч Присоединение Pmin , МПа Pmax , МПа Катушка
AR-2W21-12-3/8-GYZ 12 3,8 ⅜" 0 0...1,3 МПа (для воздуха и инертных газов), 0...1,0 МПа (для остальных сред) S51H,
ASEx282,
ASEx1320
AR-2W21-15-1/2-GYZ 15 3,8 ½"
AR-2W21-20-3/4-GYZ 20 8 ¾"
AR-2W21-25-1-GYZ 25 10 1"
AR-2W21-32-1.1/4-GYZ 32 20 1¼" SD01H, ASEx545
AR-2W21-40-1.1/2-GYZ 40 25 1½"
AR-2W21-50-2-GYZ 50 41 2"

Расшифровка обозначения на примере клапана AR-2W21-12-3/8-GYZ:
AR-2W21 – модель клапана.
12 – Ду, мм (диаметр условного отверстия); 3/8 – размер резьбы, в дюймах.
X – присоединение: G – трубная резьба.

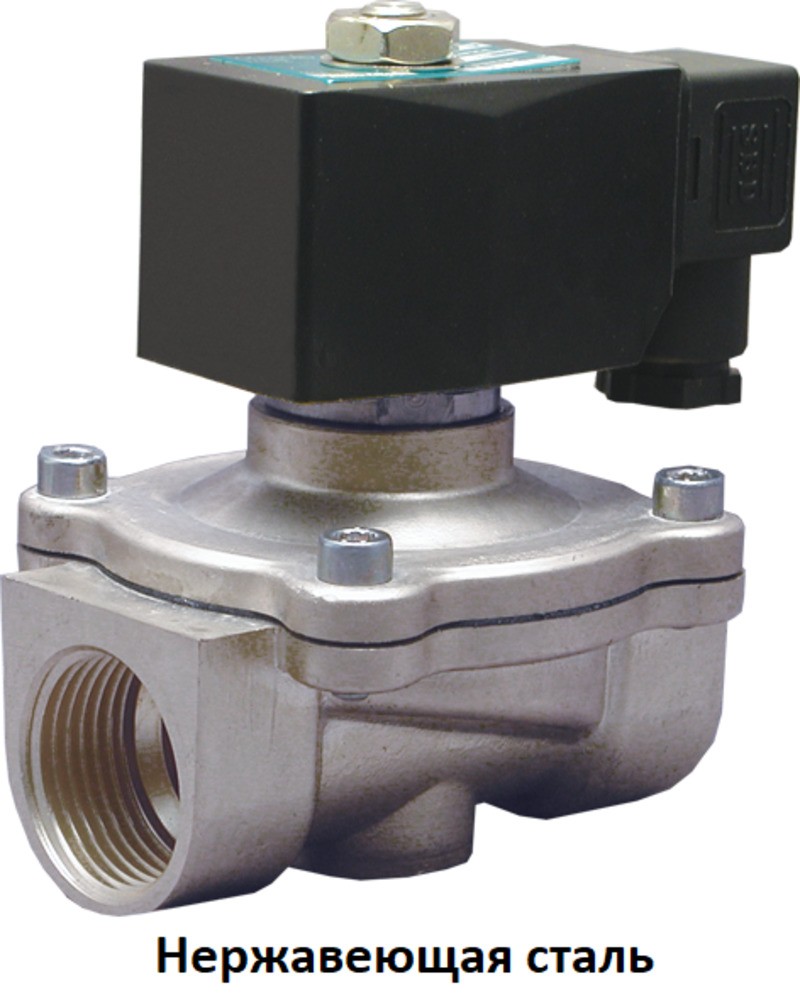

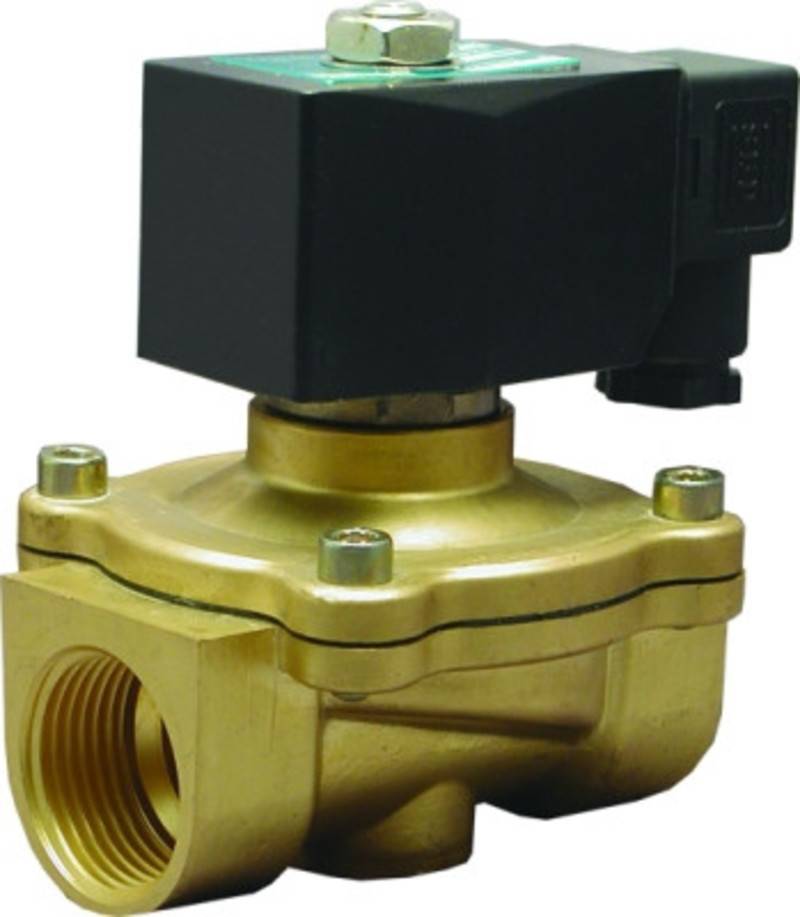

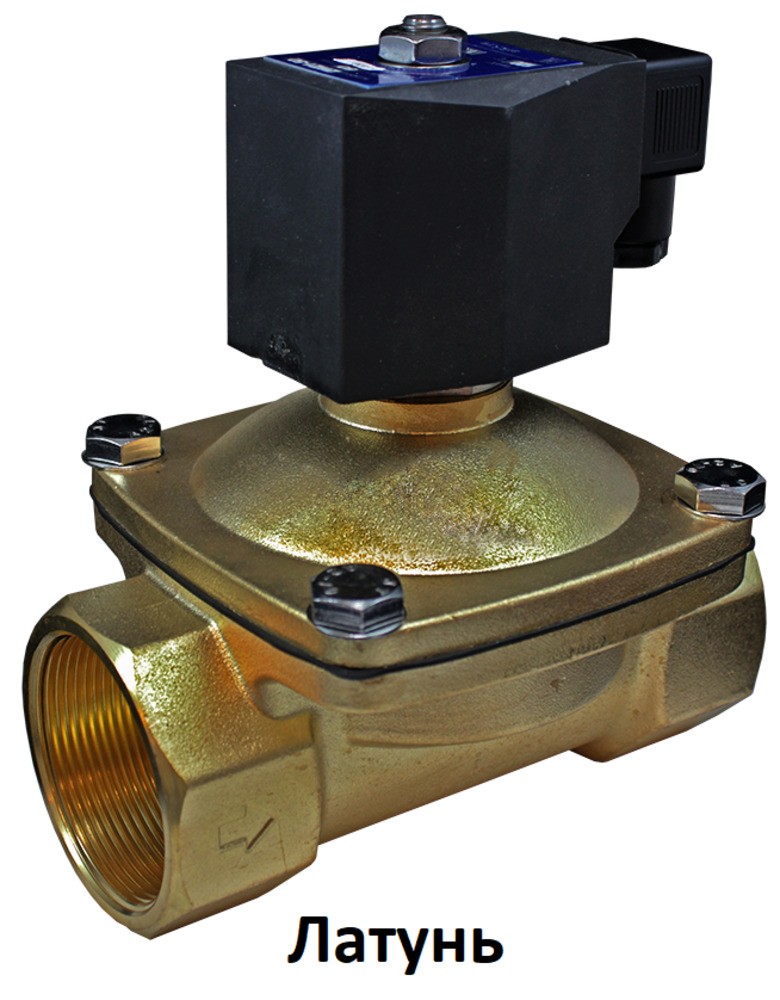

Y – материал корпуса: B – латунь, S – нержавеющая сталь.
Z – материал уплотнения: V – VITON, E – EPDM.

Все модификации

Артикул Диаметр условного прохода, мм Материал корпуса Материал уплотнения Модель катушки Питание, В Срок поставки Стоимость
G81920 12 Латунь Viton S51H ~220 Со склада

5267 руб.
G81992 12 Латунь Viton S51H ~110 Со склада

5367 руб.
G82048 12 Латунь Viton S51H ~24 Со склада

5367 руб.
G82104 12 Латунь Viton S51H =110 Со склада

5367 руб.
G82120 12 Латунь Viton S51H =24 Со склада

5367 руб.
G82192 12 Латунь Viton S51H =12 Со склада

5367 руб.
G81936 12 Латунь Viton ASEx282 ~220 Со склада

10541 руб.
G82008 12 Латунь Viton ASEx282 ~110 120 дней

10641 руб.
G82064 12 Латунь Viton ASEx282 ~24 120 дней

10641 руб.
G82136 12 Латунь Viton ASEx282 =24 Со склада

10641 руб.
G82208 12 Латунь Viton ASEx282 =12 Со склада

10641 руб.
G81952 12 Латунь Viton ASEx1320 ~220 Со склада

16553 руб.
G82152 12 Латунь Viton ASEx1320 =24 120 дней

16653 руб.
G82224 12 Латунь Viton ASEx1320 =12 Со склада

16653 руб.
G81928 12 Латунь EPDM S51H ~220 Со склада

5367 руб.
G82000 12 Латунь EPDM S51H ~110 Со склада

5467 руб.
G82056 12 Латунь EPDM S51H ~24 Со склада

5467 руб.
G82112 12 Латунь EPDM S51H =110 Со склада

5467 руб.
G82128 12 Латунь EPDM S51H =24 Со склада

5467 руб.
G82200 12 Латунь EPDM S51H =12 Со склада

5467 руб.
G81944 12 Латунь EPDM ASEx282 ~220 Со склада

10641 руб.
G82016 12 Латунь EPDM ASEx282 ~110 120 дней

10741 руб.
G82072 12 Латунь EPDM ASEx282 ~24 120 дней

10741 руб.
G82144 12 Латунь EPDM ASEx282 =24 Со склада

10741 руб.
G82216 12 Латунь EPDM ASEx282 =12 Со склада

10741 руб.
G81960 12 Латунь EPDM ASEx1320 ~220 Со склада

16653 руб.
G82160 12 Латунь EPDM ASEx1320 =24 120 дней

16753 руб.
G82232 12 Латунь EPDM ASEx1320 =12 Со склада

16753 руб.
G81924 12 Нержав.сталь Viton S51H ~220 Со склада

6671 руб.
G81996 12 Нержав.сталь Viton S51H ~110 Со склада

6771 руб.
G82052 12 Нержав.сталь Viton S51H ~24 Со склада

6771 руб.
G82108 12 Нержав.сталь Viton S51H =110 Со склада

6771 руб.
G82124 12 Нержав.сталь Viton S51H =24 Со склада

6771 руб.
G82196 12 Нержав.сталь Viton S51H =12 Со склада

6771 руб.
G81940 12 Нержав.сталь Viton ASEx282 ~220 Со склада

11945 руб.
G82012 12 Нержав.сталь Viton ASEx282 ~110 120 дней

12045 руб.
G82068 12 Нержав.сталь Viton ASEx282 ~24 120 дней

12045 руб.
G82140 12 Нержав.сталь Viton ASEx282 =24 Со склада

12045 руб.
G82212 12 Нержав.сталь Viton ASEx282 =12 Со склада

12045 руб.
G81956 12 Нержав.сталь Viton ASEx1320 ~220 Со склада

17957 руб.
G82156 12 Нержав.сталь Viton ASEx1320 =24 120 дней

18057 руб.
G82228 12 Нержав.сталь Viton ASEx1320 =12 Со склада

18057 руб.
G81932 12 Нержав.сталь EPDM S51H ~220 Со склада

6771 руб.
G82004 12 Нержав.сталь EPDM S51H ~110 Со склада

6871 руб.
G82060 12 Нержав.сталь EPDM S51H ~24 Со склада

6871 руб.
G82116 12 Нержав.сталь EPDM S51H =110 Со склада

6871 руб.
G82132 12 Нержав.сталь EPDM S51H =24 Со склада

6871 руб.
G82204 12 Нержав.сталь EPDM S51H =12 Со склада

6871 руб.
G81948 12 Нержав.сталь EPDM ASEx282 ~220 Со склада

12045 руб.
G82020 12 Нержав.сталь EPDM ASEx282 ~110 120 дней

12145 руб.
G82076 12 Нержав.сталь EPDM ASEx282 ~24 120 дней

12145 руб.
G82148 12 Нержав.сталь EPDM ASEx282 =24 Со склада

12145 руб.
G82220 12 Нержав.сталь EPDM ASEx282 =12 Со склада

12145 руб.
G81964 12 Нержав.сталь EPDM ASEx1320 ~220 Со склада

18057 руб.
G82164 12 Нержав.сталь EPDM ASEx1320 =24 120 дней

18157 руб.
G82236 12 Нержав.сталь EPDM ASEx1320 =12 Со склада

18157 руб.
G81921 15 Латунь Viton S51H ~220 Со склада

5267 руб.
G81993 15 Латунь Viton S51H ~110 Со склада

5367 руб.
G82049 15 Латунь Viton S51H ~24 Со склада

5367 руб.
G82105 15 Латунь Viton S51H =110 Со склада

5367 руб.
G82121 15 Латунь Viton S51H =24 Со склада

5367 руб.
G82193 15 Латунь Viton S51H =12 Со склада

5367 руб.
G81937 15 Латунь Viton ASEx282 ~220 Со склада

10541 руб.
G82009 15 Латунь Viton ASEx282 ~110 120 дней

10641 руб.
G82065 15 Латунь Viton ASEx282 ~24 120 дней

10641 руб.
G82137 15 Латунь Viton ASEx282 =24 Со склада

10641 руб.
G82209 15 Латунь Viton ASEx282 =12 Со склада

10641 руб.
G81953 15 Латунь Viton ASEx1320 ~220 Со склада

16553 руб.
G82153 15 Латунь Viton ASEx1320 =24 120 дней

16653 руб.
G82225 15 Латунь Viton ASEx1320 =12 Со склада

16653 руб.
G81929 15 Латунь EPDM S51H ~220 Со склада

5367 руб.
G82001 15 Латунь EPDM S51H ~110 Со склада

5467 руб.
G82057 15 Латунь EPDM S51H ~24 Со склада

5467 руб.
G82113 15 Латунь EPDM S51H =110 Со склада

5467 руб.
G82129 15 Латунь EPDM S51H =24 Со склада

5467 руб.
G82201 15 Латунь EPDM S51H =12 Со склада

5467 руб.
G81945 15 Латунь EPDM ASEx282 ~220 Со склада

10641 руб.
G82017 15 Латунь EPDM ASEx282 ~110 120 дней

10741 руб.
G82073 15 Латунь EPDM ASEx282 ~24 120 дней

10741 руб.
G82145 15 Латунь EPDM ASEx282 =24 Со склада

10741 руб.
G82217 15 Латунь EPDM ASEx282 =12 Со склада

10741 руб.у
G81961 15 Латунь EPDM ASEx1320 ~220 Со склада

16653 руб.
G82161 15 Латунь EPDM ASEx1320 =24 120 дней

16753 руб.
G82233 15 Латунь EPDM ASEx1320 =12 Со склада

16753 руб.
G81925 15 Нержав.сталь Viton S51H ~220 Со склада

6671 руб.
G81997 15 Нержав.сталь Viton S51H ~110 Со склада

6771 руб.
G82053 15 Нержав.сталь Viton S51H ~24 Со склада

6771 руб.
G82109 15 Нержав.сталь Viton S51H =110 Со склада

6771 руб.
G82125 15 Нержав.сталь Viton S51H =24 Со склада

6771 руб.
G82197 15 Нержав.сталь Viton S51H =12 Со склада

6771 руб.
G81941 15 Нержав.сталь Viton ASEx282 ~220 Со склада

11945 руб.
G82013 15 Нержав.сталь Viton ASEx282 ~110 120 дней

12045 руб.
G82069 15 Нержав.сталь Viton ASEx282 ~24 120 дней

12045 руб.
G82141 15 Нержав.сталь Viton ASEx282 =24 Со склада

12045 руб.
G82213 15 Нержав.сталь Viton ASEx282 =12 Со склада

12045 руб.
G81957 15 Нержав.сталь Viton ASEx1320 ~220 Со склада

17957 руб.
G82157 15 Нержав.сталь Viton ASEx1320 =24 120 дней

18057 руб.
G82229 15 Нержав.сталь Viton ASEx1320 =12 Со склада

18057 руб.
G81933 15 Нержав.сталь EPDM S51H ~220 Со склада

6771 руб.
G82005 15 Нержав.сталь EPDM S51H ~110 Со склада

6871 руб.
G82061 15 Нержав.сталь EPDM S51H ~24 Со склада

6871 руб.
G82117 15 Нержав.сталь EPDM S51H =110 Со склада

6871 руб.
G82133 15 Нержав.сталь EPDM S51H =24 Со склада

6871 руб.
G82205 15 Нержав.сталь EPDM S51H =12 Со склада

6871 руб.
G81949 15 Нержав.сталь EPDM ASEx282 ~220 Со склада

12045 руб.
G82021 15 Нержав.сталь EPDM ASEx282 ~110 120 дней

12145 руб.
G82077 15 Нержав.сталь EPDM ASEx282 ~24 120 дней

12145 руб.
G82149 15 Нержав.сталь EPDM ASEx282 =24 Со склада

12145 руб.
G82221 15 Нержав.сталь EPDM ASEx282 =12 Со склада

12145 руб.
G81965 15 Нержав.сталь EPDM ASEx1320 ~220 Со склада

18057 руб.
G82165 15 Нержав.сталь EPDM ASEx1320 =24 120 дней

18157 руб.
G82237 15 Нержав.сталь EPDM ASEx1320 =12 Со склада

18157 руб.
G81922 20 Латунь Viton S51H ~220 Со склада

5618 руб.
G81994 20 Латунь Viton S51H ~110 Со склада

5718 руб.
G82050 20 Латунь Viton S51H ~24 Со склада

5718 руб.
G82106 20 Латунь Viton S51H =110 Со склада

5718 руб.
G82122 20 Латунь Viton S51H =24 Со склада

5718 руб.
G82194 20 Латунь Viton S51H =12 Со склада

5718 руб.
G81938 20 Латунь Viton ASEx282 ~220 Со склада

10892 руб.
G82010 20 Латунь Viton ASEx282 ~110 120 дней

10992 руб.
G82066 20 Латунь Viton ASEx282 ~24 120 дней

10992 руб.
G82138 20 Латунь Viton ASEx282 =24 Со склада

10992 руб.
G82210 20 Латунь Viton ASEx282 =12 Со склада

10992 руб.
G81954 20 Латунь Viton ASEx1320 ~220 Со склада

16904 руб.
G82154 20 Латунь Viton ASEx1320 =24 120 дней

17004 руб.
G82226 20 Латунь Viton ASEx1320 =12 Со склада

17004 руб.
G81930 20 Латунь EPDM S51H ~220 Со склада

5718 руб.
G82002 20 Латунь EPDM S51H ~110 Со склада

5818 руб.
G82058 20 Латунь EPDM S51H ~24 Со склада

5818 руб.
G82114 20 Латунь EPDM S51H =110 Со склада

5818 руб.
G82130 20 Латунь EPDM S51H =24 Со склада

5818 руб.
G82202 20 Латунь EPDM S51H =12 Со склада

5818 руб.
G81946 20 Латунь EPDM ASEx282 ~220 Со склада

10992 руб.
G82018 20 Латунь EPDM ASEx282 ~110 120 дней

11092 руб.
G82074 20 Латунь EPDM ASEx282 ~24 120 дней

11092 руб.
G82146 20 Латунь EPDM ASEx282 =24 Со склада

11092 руб.
G82218 20 Латунь EPDM ASEx282 =12 Со склада

11092 руб.
G81962 20 Латунь EPDM ASEx1320 ~220 Со склада

17004 руб.
G82162 20 Латунь EPDM ASEx1320 =24 120 дней

17104 руб.
G82234 20 Латунь EPDM ASEx1320 =12 Со склада

17104 руб.
G81926 20 Нержав.сталь Viton S51H ~220 Со склада

7374 руб.
G81998 20 Нержав.сталь Viton S51H ~110 Со склада

7474 руб.
G82054 20 Нержав.сталь Viton S51H ~24 Со склада

7474 руб.
G82110 20 Нержав.сталь Viton S51H =110 Со склада

7474 руб.
G82126 20 Нержав.сталь Viton S51H =24 Со склада

7474 руб.
G82198 20 Нержав.сталь Viton S51H =12 Со склада

7474 руб.
G81942 20 Нержав.сталь Viton ASEx282 ~220 Со склада

12648 руб.
G82014 20 Нержав.сталь Viton ASEx282 ~110 120 дней

12748 руб.
G82070 20 Нержав.сталь Viton ASEx282 ~24 120 дней

12748 руб.
G82142 20 Нержав.сталь Viton ASEx282 =24 Со склада

12748 руб.
G82214 20 Нержав.сталь Viton ASEx282 =12 Со склада

12748 руб.
G81958 20 Нержав.сталь Viton ASEx1320 ~220 Со склада

18660 руб.
G82158 20 Нержав.сталь Viton ASEx1320 =24 120 дней

18760 руб.
G82230 20 Нержав.сталь Viton ASEx1320 =12 Со склада

18760 руб.
G81934 20 Нержав.сталь EPDM S51H ~220 Со склада

7474 руб.
G82006 20 Нержав.сталь EPDM S51H ~110 Со склада

7574 руб.
G82062 20 Нержав.сталь EPDM S51H ~24 Со склада

7574 руб.
G82118 20 Нержав.сталь EPDM S51H =110 Со склада

7574 руб.
G82134 20 Нержав.сталь EPDM S51H =24 Со склада

7574 руб.
G82206 20 Нержав.сталь EPDM S51H =12 Со склада

7574 руб.
G81950 20 Нержав.сталь EPDM ASEx282 ~220 Со склада

12748 руб.
G82022 20 Нержав.сталь EPDM ASEx282 ~110 120 дней

12848 руб.
G82078 20 Нержав.сталь EPDM ASEx282 ~24 120 дней

12848 руб.
G82150 20 Нержав.сталь EPDM ASEx282 =24 Со склада

12848 руб.
G82222 20 Нержав.сталь EPDM ASEx282 =12 Со склада

12848 руб.
G81966 20 Нержав.сталь EPDM ASEx1320 ~220 Со склада

18760 руб.
G82166 20 Нержав.сталь EPDM ASEx1320 =24 120 дней

18860 руб.
G82238 20 Нержав.сталь EPDM ASEx1320 =12 Со склада

18860 руб.
G81923 25 Латунь Viton S51H ~220 Со склада

8427 руб.
G81995 25 Латунь Viton S51H ~110 Со склада

8527 руб.
G82051 25 Латунь Viton S51H ~24 Со склада

8527 руб.
G82107 25 Латунь Viton S51H =110 Со склада

8527 руб.
G82123 25 Латунь Viton S51H =24 Со склада

8527 руб.
G82195 25 Латунь Viton S51H =12 Со склада

8527 руб.
G81939 25 Латунь Viton ASEx282 ~220 Со склада

13701 руб.
G82011 25 Латунь Viton ASEx282 ~110 120 дней

13801 руб.
G82067 25 Латунь Viton ASEx282 ~24 120 дней

13801 руб.
G82139 25 Латунь Viton ASEx282 =24 Со склада

13801 руб.
G82211 25 Латунь Viton ASEx282 =12 Со склада

13801 руб.
G81955 25 Латунь Viton ASEx1320 ~220 Со склада

19713 руб.
G82155 25 Латунь Viton ASEx1320 =24 Под заказ к 2023.03.11

19813 руб.
G82227 25 Латунь Viton ASEx1320 =12 Со склада

19813 руб.
G81931 25 Латунь EPDM S51H ~220 Под заказ к 2023.03.11

8527 руб.
G82003 25 Латунь EPDM S51H ~110 120 дней

8627 руб.
G82059 25 Латунь EPDM S51H ~24 Под заказ к 2023.03.11

8627 руб.
G82115 25 Латунь EPDM S51H =110 120 дней

8627 руб.
G82131 25 Латунь EPDM S51H =24 Под заказ к 2023.03.11

8627 руб.
G82203 25 Латунь EPDM S51H =12 Под заказ к 2023.03.11

8627 руб.
G81947 25 Латунь EPDM ASEx282 ~220 120 дней

13801 руб.
G82019 25 Латунь EPDM ASEx282 ~110 120 дней

13901 руб.
G82075 25 Латунь EPDM ASEx282 ~24 120 дней

13901 руб.
G82147 25 Латунь EPDM ASEx282 =24 120 дней

13901 руб.
G82219 25 Латунь EPDM ASEx282 =12 120 дней

13901 руб.
G81963 25 Латунь EPDM ASEx1320 ~220 120 дней

19813 руб.
G82163 25 Латунь EPDM ASEx1320 =24 120 дней

19913 руб.
G82235 25 Латунь EPDM ASEx1320 =12 120 дней

19913 руб.
G81927 25 Нержав.сталь Viton S51H ~220 Со склада

11938 руб.
G81999 25 Нержав.сталь Viton S51H ~110 Со склада

12038 руб.
G82055 25 Нержав.сталь Viton S51H ~24 Со склада

12038 руб.
G82111 25 Нержав.сталь Viton S51H =110 Со склада

12038 руб.
G82127 25 Нержав.сталь Viton S51H =24 Со склада

12038 руб.
G82199 25 Нержав.сталь Viton S51H =12 Со склада

12038 руб.
G81943 25 Нержав.сталь Viton ASEx282 ~220 Со склада

17212 руб.
G82015 25 Нержав.сталь Viton ASEx282 ~110 120 дней

17312 руб.
G82071 25 Нержав.сталь Viton ASEx282 ~24 120 дней

17312 руб.
G82143 25 Нержав.сталь Viton ASEx282 =24 Со склада

17312 руб.
G82215 25 Нержав.сталь Viton ASEx282 =12 Со склада

17312 руб.
G81959 25 Нержав.сталь Viton ASEx1320 ~220 Со склада

23224 руб.
G82159 25 Нержав.сталь Viton ASEx1320 =24 Под заказ к 2023.03.11

23324 руб.
G82231 25 Нержав.сталь Viton ASEx1320 =12 Со склада

23324 руб.
G81935 25 Нержав.сталь EPDM S51H ~220 Под заказ к 2023.03.11

12038 руб.
G82007 25 Нержав.сталь EPDM S51H ~110 120 дней

12138 руб.
G82063 25 Нержав.сталь EPDM S51H ~24 120 дней

12138 руб.
G82119 25 Нержав.сталь EPDM S51H =110 120 дней

12138 руб.
G82135 25 Нержав.сталь EPDM S51H =24 Под заказ к 2023.03.11

12138 руб.
G82207 25 Нержав.сталь EPDM S51H =12 Под заказ к 2023.03.11

12138 руб.
G81951 25 Нержав.сталь EPDM ASEx282 ~220 Под заказ к 2023.03.11

17312 руб.
G82023 25 Нержав.сталь EPDM ASEx282 ~110 120 дней

17412 руб.
G82079 25 Нержав.сталь EPDM ASEx282 ~24 120 дней

17412 руб.
G82151 25 Нержав.сталь EPDM ASEx282 =24 120 дней

17412 руб.
G82223 25 Нержав.сталь EPDM ASEx282 =12 120 дней

17412 руб.
G81967 25 Нержав.сталь EPDM ASEx1320 ~220 120 дней

23324 руб.
G82167 25 Нержав.сталь EPDM ASEx1320 =24 120 дней

23424 руб.
G82239 25 Нержав.сталь EPDM ASEx1320 =12 120 дней

23424 руб.
G81968 32 Латунь Viton SD01H ~220 Со склада

15098 руб.
G82024 32 Латунь Viton SD01H ~110 Со склада

15198 руб.
G82080 32 Латунь Viton SD01H ~24 Со склада

15198 руб.
G82168 32 Латунь Viton SD01H =24 Со склада

15198 руб.
G82240 32 Латунь Viton SD01H =12 Со склада

15198 руб.
G81980 32 Латунь Viton ASEx545 ~220 120 дней

21740 руб.
G82036 32 Латунь Viton ASEx545 ~110 120 дней

21840 руб.
G82092 32 Латунь Viton ASEx545 ~24 120 дней

21840 руб.
G82180 32 Латунь Viton ASEx545 =24 Под заказ к 2023.03.11

21840 руб.
G81974 32 Латунь EPDM SD01H ~220 Со склада

15198 руб.
G82030 32 Латунь EPDM SD01H ~110 Со склада

15298 руб.
G82086 32 Латунь EPDM SD01H ~24 Со склада

15298 руб.
G82174 32 Латунь EPDM SD01H =24 Со склада

15298 руб.
G82246 32 Латунь EPDM SD01H =12 Со склада

15298 руб.
G81986 32 Латунь EPDM ASEx545 ~220 120 дней

21840 руб.
G82042 32 Латунь EPDM ASEx545 ~110 120 дней

21940 руб.
G82098 32 Латунь EPDM ASEx545 ~24 120 дней

21940 руб.
G82186 32 Латунь EPDM ASEx545 =24 Под заказ к 2023.03.11

21940 руб.
G81971 32 Нержав.сталь Viton SD01H ~220 Со склада

16152 руб.
G82027 32 Нержав.сталь Viton SD01H ~110 Со склада

16252 руб.
G82083 32 Нержав.сталь Viton SD01H ~24 Со склада

16252 руб.
G82171 32 Нержав.сталь Viton SD01H =24 Со склада

16252 руб.
G82243 32 Нержав.сталь Viton SD01H =12 Со склада

16252 руб.
G81983 32 Нержав.сталь Viton ASEx545 ~220 120 дней

22794 руб.
G82039 32 Нержав.сталь Viton ASEx545 ~110 120 дней

22894 руб.
G82095 32 Нержав.сталь Viton ASEx545 ~24 120 дней

22894 руб.
G82183 32 Нержав.сталь Viton ASEx545 =24 Под заказ к 2023.03.11

22894 руб.
G81977 32 Нержав.сталь EPDM SD01H ~220 Со склада

16252 руб.
G82033 32 Нержав.сталь EPDM SD01H ~110 Со склада

16352 руб.
G82089 32 Нержав.сталь EPDM SD01H ~24 Со склада

16352 руб.
G82177 32 Нержав.сталь EPDM SD01H =24 Со склада

16352 руб.
G82249 32 Нержав.сталь EPDM SD01H =12 Со склада

16352 руб.
G81989 32 Нержав.сталь EPDM ASEx545 ~220 120 дней

22894 руб.
G82045 32 Нержав.сталь EPDM ASEx545 ~110 120 дней

22994 руб.
G82101 32 Нержав.сталь EPDM ASEx545 ~24 120 дней

22994 руб.
G82189 32 Нержав.сталь EPDM ASEx545 =24 120 дней

22994 руб.
G81969 40 Латунь Viton SD01H ~220 Со склада

17907 руб.
G82025 40 Латунь Viton SD01H ~110 Со склада

18007 руб.
G82081 40 Латунь Viton SD01H ~24 Со склада

18007 руб.
G82169 40 Латунь Viton SD01H =24 Со склада

18007 руб.
G82241 40 Латунь Viton SD01H =12 Со склада

18007 руб.
G81981 40 Латунь Viton ASEx545 ~220 120 дней

24549 руб.
G82037 40 Латунь Viton ASEx545 ~110 120 дней

24649 руб.
G82093 40 Латунь Viton ASEx545 ~24 120 дней

24649 руб.
G82181 40 Латунь Viton ASEx545 =24 Под заказ к 2023.03.11

24649 руб.
G81975 40 Латунь EPDM SD01H ~220 Со склада

18007 руб.
G82031 40 Латунь EPDM SD01H ~110 Со склада

18107 руб.
G82087 40 Латунь EPDM SD01H ~24 Со склада

18107 руб.
G82175 40 Латунь EPDM SD01H =24 Со склада

18107 руб.
G82247 40 Латунь EPDM SD01H =12 Со склада

18107 руб.
G81987 40 Латунь EPDM ASEx545 ~220 120 дней

24649 руб.
G82043 40 Латунь EPDM ASEx545 ~110 120 дней

24749 руб.
G82099 40 Латунь EPDM ASEx545 ~24 120 дней

24749 руб.
G82187 40 Латунь EPDM ASEx545 =24 120 дней

24749 руб.
G81972 40 Нержав.сталь Viton SD01H ~220 Со склада

19312 руб.
G82028 40 Нержав.сталь Viton SD01H ~110 Со склада

19412 руб.
G82084 40 Нержав.сталь Viton SD01H ~24 Со склада

19412 руб.
G82172 40 Нержав.сталь Viton SD01H =24 Со склада

19412 руб.
G82244 40 Нержав.сталь Viton SD01H =12 Со склада

19412 руб.
G81984 40 Нержав.сталь Viton ASEx545 ~220 120 дней

25954 руб.
G82040 40 Нержав.сталь Viton ASEx545 ~110 120 дней

26054 руб.
G82096 40 Нержав.сталь Viton ASEx545 ~24 120 дней

26054 руб.
G82184 40 Нержав.сталь Viton ASEx545 =24 120 дней

26054 руб.
G81978 40 Нержав.сталь EPDM SD01H ~220 Со склада

19412 руб.
G82034 40 Нержав.сталь EPDM SD01H ~110 Со склада

19512 руб.
G82090 40 Нержав.сталь EPDM SD01H ~24 Со склада

19512 руб.
G82178 40 Нержав.сталь EPDM SD01H =24 Со склада

19512 руб.
G82250 40 Нержав.сталь EPDM SD01H =12 Со склада

19512 руб.
G81990 40 Нержав.сталь EPDM ASEx545 ~220 120 дней

26054 руб.
G82046 40 Нержав.сталь EPDM ASEx545 ~110 120 дней

26154 руб.
G82102 40 Нержав.сталь EPDM ASEx545 ~24 120 дней

26154 руб.
G82190 40 Нержав.сталь EPDM ASEx545 =24 120 дней

26154 руб.
G81970 50 Латунь Viton SD01H ~220 Со склада

23876 руб.
G82026 50 Латунь Viton SD01H ~110 Со склада

23976 руб.
G82082 50 Латунь Viton SD01H ~24 Со склада

23976 руб.
G82170 50 Латунь Viton SD01H =24 Со склада

23976 руб.
G82242 50 Латунь Viton SD01H =12 Со склада

23976 руб.
G81982 50 Латунь Viton ASEx545 ~220 120 дней

30518 руб.
G82038 50 Латунь Viton ASEx545 ~110 120 дней

30618 руб.
G82094 50 Латунь Viton ASEx545 ~24 120 дней

30618 руб.
G82182 50 Латунь Viton ASEx545 =24 120 дней

30618 руб.
G81976 50 Латунь EPDM SD01H ~220 Со склада

23976 руб.
G82032 50 Латунь EPDM SD01H ~110 Со склада

24076 руб.
G82088 50 Латунь EPDM SD01H ~24 Со склада

24076 руб.
G82176 50 Латунь EPDM SD01H =24 Со склада

24076 руб.
G82248 50 Латунь EPDM SD01H =12 Со склада

24076 руб.
G81988 50 Латунь EPDM ASEx545 ~220 120 дней

30618 руб.
G82044 50 Латунь EPDM ASEx545 ~110 120 дней

30718 руб.
G82100 50 Латунь EPDM ASEx545 ~24 120 дней

30718 руб.
G82188 50 Латунь EPDM ASEx545 =24 120 дней

30718 руб.
G81973 50 Нержав.сталь Viton SD01H ~220 Со склада

27036 руб.
G82029 50 Нержав.сталь Viton SD01H ~110 Со склада

27136 руб.
G82085 50 Нержав.сталь Viton SD01H ~24 Со склада

27136 руб.
G82173 50 Нержав.сталь Viton SD01H =24 Со склада

27136 руб.
G82245 50 Нержав.сталь Viton SD01H =12 Со склада

27136 руб.
G81985 50 Нержав.сталь Viton ASEx545 ~220 120 дней

33678 руб.
G82041 50 Нержав.сталь Viton ASEx545 ~110 120 дней

33778 руб.
G82097 50 Нержав.сталь Viton ASEx545 ~24 120 дней

33778 руб.
G82185 50 Нержав.сталь Viton ASEx545 =24 120 дней

33778 руб.
G81979 50 Нержав.сталь EPDM SD01H ~220 Со склада

27136 руб.
G82035 50 Нержав.сталь EPDM SD01H ~110 Со склада

27236 руб.
G82091 50 Нержав.сталь EPDM SD01H ~24 Со склада

27236 руб.
G82179 50 Нержав.сталь EPDM SD01H =24 Со склада

27236 руб.
G82251 50 Нержав.сталь EPDM SD01H =12 Со склада

27236 руб.
G81991 50 Нержав.сталь EPDM ASEx545 ~220 120 дней

33778 руб.
G82047 50 Нержав.сталь EPDM ASEx545 ~110 120 дней

33878 руб.
G82103 50 Нержав.сталь EPDM ASEx545 ~24 120 дней

33878 руб.
G82191 50 Нержав.сталь EPDM ASEx545 =24 120 дней

33878 руб.



Габаритные размеры для AR-2W21,12...25 мм



Размер, мм AR-2W21-12 AR-2W21-15 AR-2W21-20 AR-2W21-25
Материал корпуса Латунь Сталь Латунь Сталь Латунь Сталь Латунь Сталь
A 100 106 100 106 107 112 117 121
B 57 57 57 57 58 55 77 72
C 67 69 67 69 69 72 95 98
D 13 14 13 14 16 17 21 21
G ⅜" ½" ¾" 1"
Вес, г 850 850 860 890 910 1400 1430 1480



Габаритные размеры для AR-2W21, 32...50 мм



Размер, мм AR-2W21-32 AR-2W21-40 AR-2W21-50
Материал корпуса Латунь Сталь Латунь Сталь Латунь Сталь
A 155 149 160 162 177 180
B 86 87 94 93 119 123
C 113 116 122 122 160 167
D 26 26 28 29 34 36
G 1¼" 1½" 2"
Вес, г 2100 2100 2480 2420 3780 3890

Документация и схемы

Документ Дата изменения Размер Файл
Руководство по эксплуатации 30.05.2022 0.53 Мб
Рабочая среда:
—
вода, горячая вода, воздух, инертные газы, масла, спирт
Температура рабочей среды:
—
−10…+120°С
Давление:
—
0...1,3 МПа (для воздуха и инертных газов), 0...1,0 МПа (для остальных сред)
Диаметр условного прохода:
—
12...50 мм
Материал корпуса:
—
латунь или нержавеющая сталь
Материал уплотнения:
—
VITON или EPDM
Присоединение:
—
резьбовое G⅜...G2

Отправить сообщение
