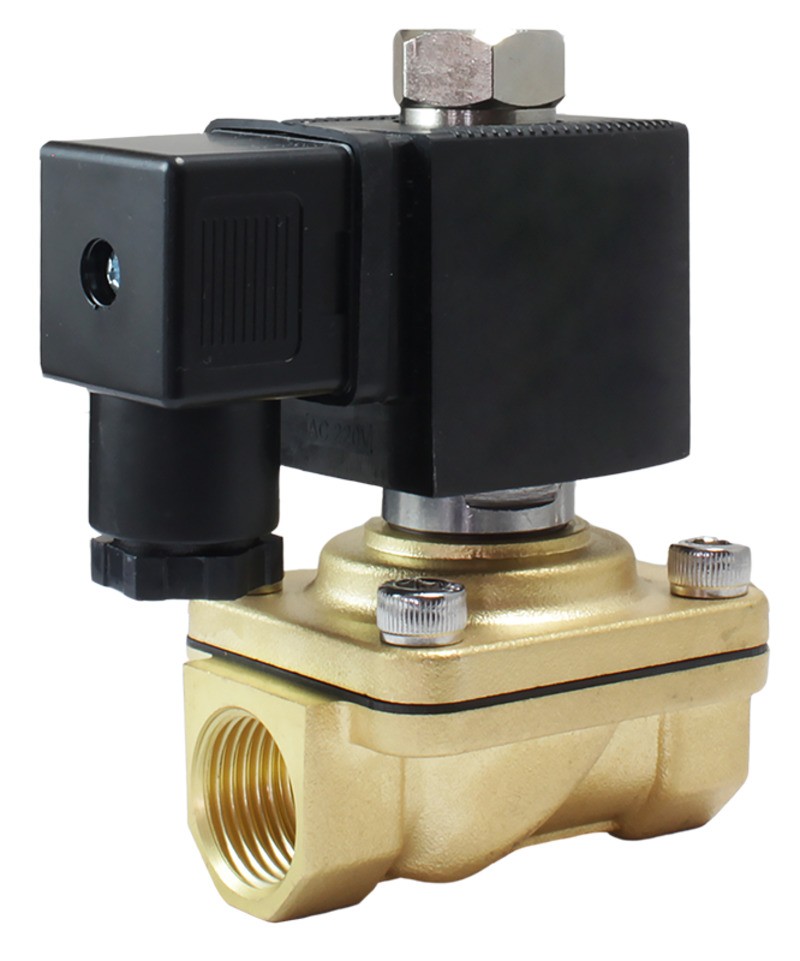

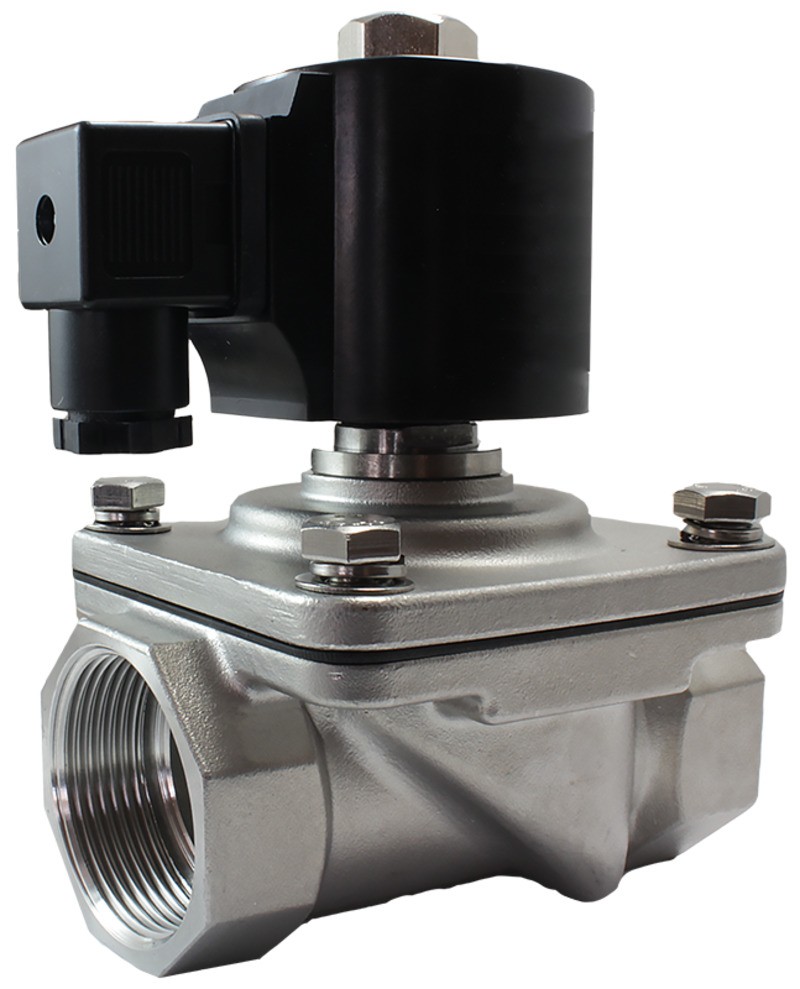

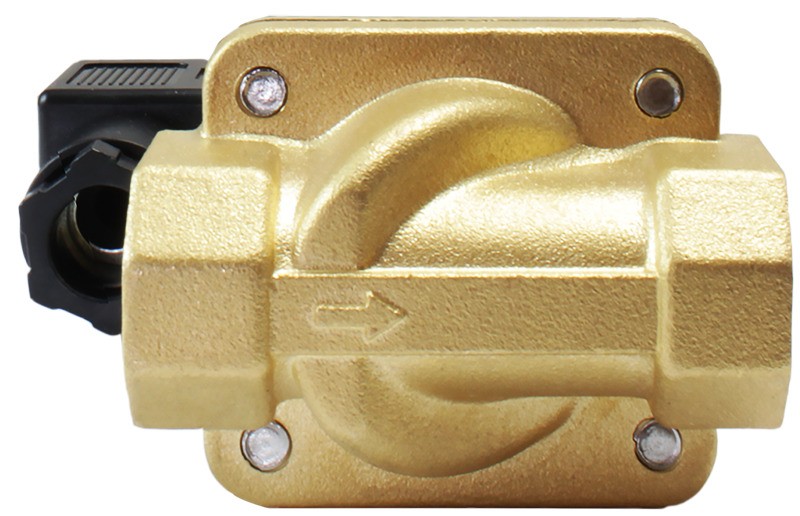

Соленоидный клапан (электромагнитный) AR-2W42
Клапан соленоидный нормально открытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе
Особенности
- Срабатывание при нулевом давлении
- Высокая частота срабатывания
- Долгий срок службы
Принцип действия и область применения
Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени, либо когда он обязательно должен быть открыт при отключении электропитания системы.
Для защиты клапана от попадания инородных частиц необходима установка фильтра-грязевика типа ФС-У перед входным отверстием соленоидного клапана.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, спирт, масла | |
| Материал | Корпуса | Нержавеющая сталь, латунь |
| Уплотнения | VITON | |
| Температура рабочей среды | −10…+120°С | |
| Рабочее давление | 0...0,9 МПа | |
| Диаметр условного прохода | 15...25 мм 40...50 мм (для стальных корпусов) | |
| Присоединение | Резьбовое G½"...G2" | |
| Питание | ~220 В, ~110 В, ~24 В, =110 В, =24 В, =12 В | |
| Катушка | Ду, мм | Мощность | AC | DC | ||||
| ~220 В | ~110 В | ~24 В | =110 В | =24 В | =12 В | |||
| AS91HT IP54 | 15...25 | 20 ВА | V | V | V | |||
| 14 Вт | V | V | ||||||
| AS71H IP54 | 40...50 | 17 ВА | V | V | V | |||
| 23 Вт | V | V | V | |||||
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа |
| AR-2W42-15-1/2-GYV | 15 | 3,8 | ½" | 0,0 | 0,9 |
| AR-2W42-20-3/4-GYV | 20 | 8 | ¾" | ||
| AR-2W42-25-1-GYV | 25 | 10 | 1" | ||
| AR-2W42-40-1.1/2-GSV | 40 | 27 | 1½" | ||
| AR-2W42-50-2-GSV | 50 | 31 | 2" |
Расшифровка обозначения на примере клапана AR-2W42-15-1/2-XYZ:
AR-2W42 – модель клапана.
15 – Ду, мм (диаметр условного отверстия).
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь, S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.
Все модификации
| Артикул | Диаметр условного прохода, мм | Материал корпуса | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| E55076 | 15 | Латунь | ~220 | Со склада | 4435 руб. |
| E55084 | 15 | Латунь | ~110 | Со склада | 4535 руб. |
| E55092 | 15 | Латунь | ~24 | Со склада | 4535 руб. |
| E55102 | 15 | Латунь | =24 | Со склада | 4535 руб. |
| E55110 | 15 | Латунь | =12 | Со склада | 4535 руб. |
| E55079 | 15 | Нержав.сталь | ~220 | Со склада | 4950 руб. |
| E55087 | 15 | Нержав.сталь | ~110 | Со склада | 5050 руб.у |
| E55095 | 15 | Нержав.сталь | ~24 | Со склада | 5050 руб. |
| E55105 | 15 | Нержав.сталь | =24 | Со склада | 5050 руб. |
| E55113 | 15 | Нержав.сталь | =12 | Со склада | 5050 руб. |
| E55077 | 20 | Латунь | ~220 | Со склада | 4853 руб. |
| E55085 | 20 | Латунь | ~110 | Со склада | 4953 руб. |
| E55093 | 20 | Латунь | ~24 | Со склада | 4953 руб. |
| E55103 | 20 | Латунь | =24 | Со склада | 4953 руб. |
| E55111 | 20 | Латунь | =12 | Со склада | 4953 руб. |
| E55080 | 20 | Нержав.сталь | ~220 | Со склада | 5148 руб. |
| E55088 | 20 | Нержав.сталь | ~110 | Со склада | 5248 руб. |
| E55096 | 20 | Нержав.сталь | ~24 | Со склада | 5248 руб. |
| E55106 | 20 | Нержав.сталь | =24 | Со склада | 5248 руб. |
| E55114 | 20 | Нержав.сталь | =12 | Со склада | 5248 руб. |
| E55078 | 25 | Латунь | ~220 | Со склада | 6257 руб. |
| E55086 | 25 | Латунь | ~110 | Со склада | 6357 руб. |
| E55094 | 25 | Латунь | ~24 | Со склада | 6357 руб. |
| E55104 | 25 | Латунь | =24 | Со склада | 6357 руб. |
| E55112 | 25 | Латунь | =12 | Со склада | 6357 руб. |
| E55081 | 25 | Нержав.сталь | ~220 | Со склада | 7128 руб. |
| E55089 | 25 | Нержав.сталь | ~110 | Со склада | 7228 руб. |
| E55097 | 25 | Нержав.сталь | ~24 | Со склада | 7228 руб. |
| E55107 | 25 | Нержав.сталь | =24 | Со склада | 7228 руб. |
| E55115 | 25 | Нержав.сталь | =12 | Со склада | 7228 руб. |
| E55082 | 40 | Нержав.сталь | ~220 | Со склада | 13266 руб. |
| E55090 | 40 | Нержав.сталь | ~110 | Со склада | 13366 руб. |
| E55098 | 40 | Нержав.сталь | ~24 | Со склада | 13366 руб. |
| E55100 | 40 | Нержав.сталь | =110 | Со склада | 13366 руб. |
| E55108 | 40 | Нержав.сталь | =24 | Со склада | 13366 руб. |
| E55116 | 40 | Нержав.сталь | =12 | Со склада | 13366 руб. |
| E55083 | 50 | Нержав.сталь | ~220 | Со склада | 19602 руб. |
| E55091 | 50 | Нержав.сталь | ~110 | Со склада | 19702 руб. |
| E55099 | 50 | Нержав.сталь | ~24 | Со склада | 19702 руб. |
| E55101 | 50 | Нержав.сталь | =110 | Со склада | 19702 руб. |
| E55109 | 50 | Нержав.сталь | =24 | Со склада | 19702 руб. |
| E55117 | 50 | Нержав.сталь | =12 | Со склада | 19702 руб. |

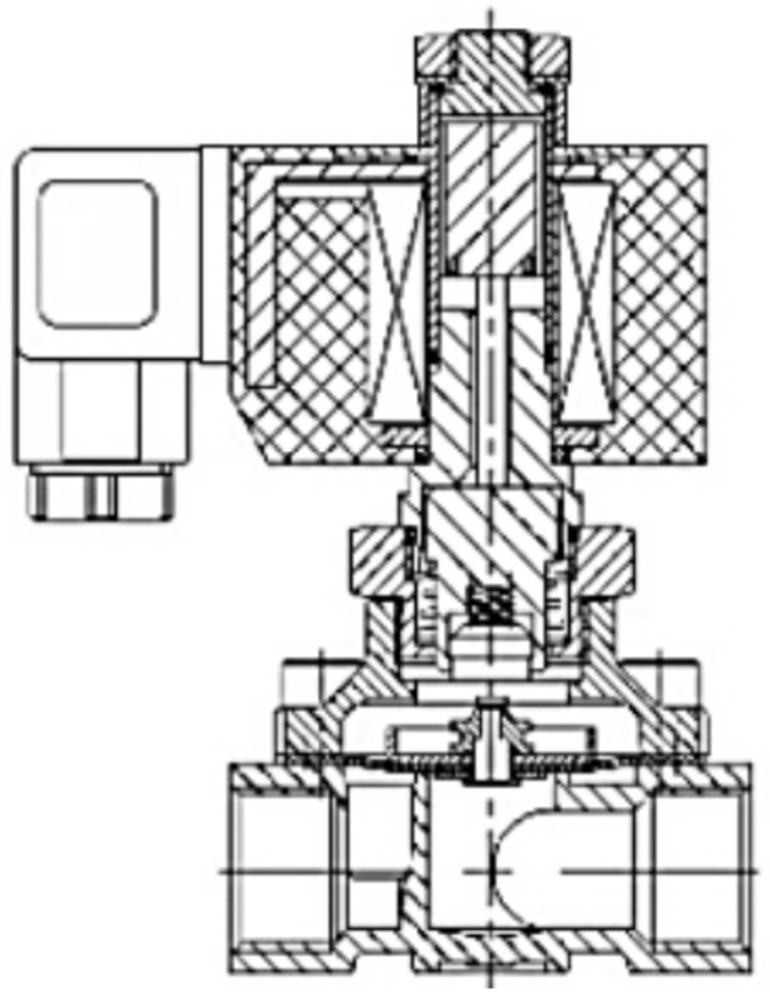

| Габаритные размеры |
 |
| AR-2W42-15...25 |
 |
| AR-2W42-40...50 |
| Размер, мм | AR-2W42, Ду, мм | |||||||
| 15 | 20 | 25 | 40 | 50 | ||||
| Материал корпуса | Латунь | Сталь | Латунь | Сталь | Латунь | Сталь | Сталь | Сталь |
| A | 100 | 105 | 113 | 152 | 170 | |||
| B | 50 | 50 | 61 | 86 | 100 | |||
| C | 66 | 66 | 86 | 110 | 137 | |||
| D | 13 | 16 | 19,5 | 27,5 | 35 | |||
| 5G | ½" | ¾" | 1" | 1½" | 2" | |||
| Вес, г | 620 | 612 | 674 | 621 | 873 | 844 | 2024 | 3106 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 06.06.2022 | 0.53 Мб |  |
