Соленоидный клапан (электромагнитный) AR-5515-07
Является аналогом
| Производитель | Burkert | Ceme | TORK | Ode |
| Модель/серия | 6014 | Серия 53 | T-GТ.3W | 31A3 |
Клапан соленоидный трехходовой 3/2 переключающий прямого действия с поршнем AR-5515-07 предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Переключающий клапан
- Срабатывание при нулевом давлении
- Работа при высоком давлении до 2 МПа
- Пониженное энергопотребление
- Компактный размер

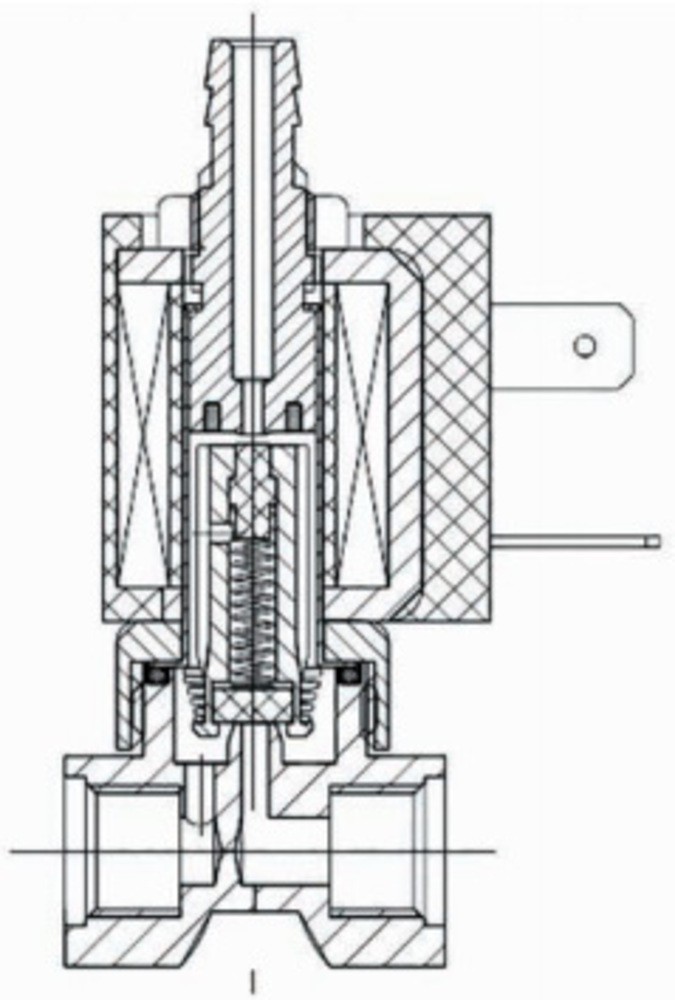

Принцип действия и область применения

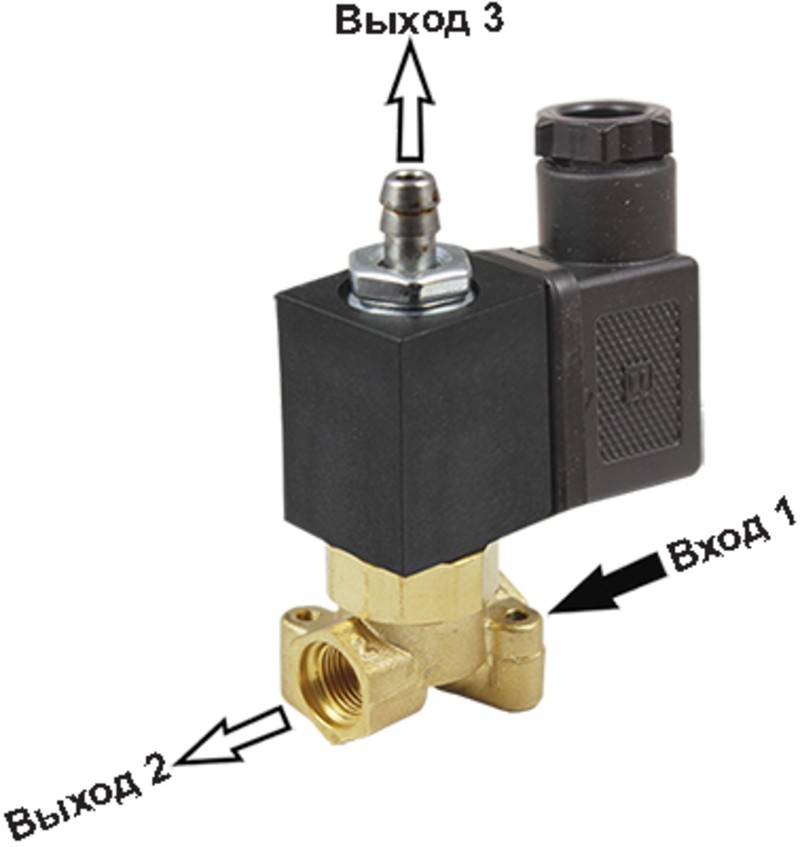

Трехходовые соленоидные клапаны устанавливаются на соединении входов нескольких трубопроводов (входы 1, 2 и 3) и позволяют пропускать поток рабочей среды в разных направлениях. К примеру, при отсутствии управляющего напряжения клапан пропускает поток рабочей среды в трубопроводе в направлении 1 → 3, при подаче на катушку клапана управляющего напряжения клапан переключает поток рабочей среды в трубопроводе в направлении 1 → 2. При отключении управляющего напряжения (или обрыве провода управляющего напряжения) клапан автоматически переключается обратно и снова пропускает поток рабочей среды в трубопроводе в направлении 1 → 3.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, тепло-снабжения, вентиляции и пневмоуправления.
 В случае отсутствия питания на катушке открыт путь 1 → 3. При подаче питания – открыт путь 1 → 2. |
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, масла, воздух, инертные газы |
| Материал | Корпуса: латунь Уплотнения: VITON |
| Температура рабочей среды | −10...+120°С |
| Рабочее давление | 0,0...2,0 МПа |
| Диаметр условного прохода | 1,0, 1,5 мм |
| Присоединение | вход – G⅛", выход – G⅛" и штуцер ∅ 7,0 мм |
| Катушка | SA11B, IP65 |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
| Мощность | 6,4 ВА (АС), 6,4 Вт (DC) |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-5515-07 GBV | 1,0 | 0,15 | вход – G⅛", выход – G⅛" и штуцер ∅ 7,0 мм | 0,0 | 2,0 | SA11B | 0,148 |
| 1,5 |
Все модификации
| Артикул | Диаметр условного прохода,мм | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|
| E60015 | 1 | ~220 | Снято с производства | 1931 руб. |
| E60017 | 1 | ~110 | 120 дней | 2031 руб. |
| E60019 | 1 | ~24 | 120 дней | 2031 руб. |
| E60021 | 1 | =24 | Снято с производства | 2031 руб. |
| E60023 | 1 | =12 | Снято с производства | 2031 руб. |
| E60016 | 1,5 | ~220 | Со склада | 2036 руб. |
| E60018 | 1,5 | ~110 | Со склада | 2136 руб. |
| E60020 | 1,5 | ~24 | Со склада | 2136 руб. |
| E60022 | 1,5 | =24 | Со склада | 2136 руб. |
| E60024 | 1,5 | =12 | Со склада | 2136 руб. |
| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 13.05.2022 | 0.46 Мб |  |
