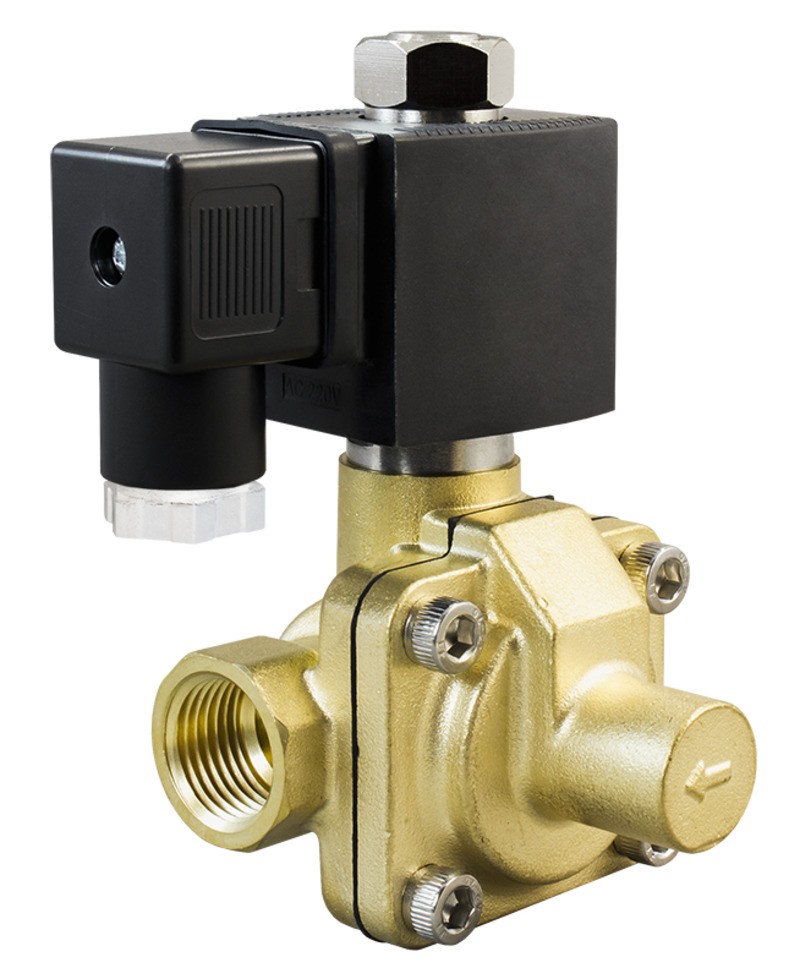

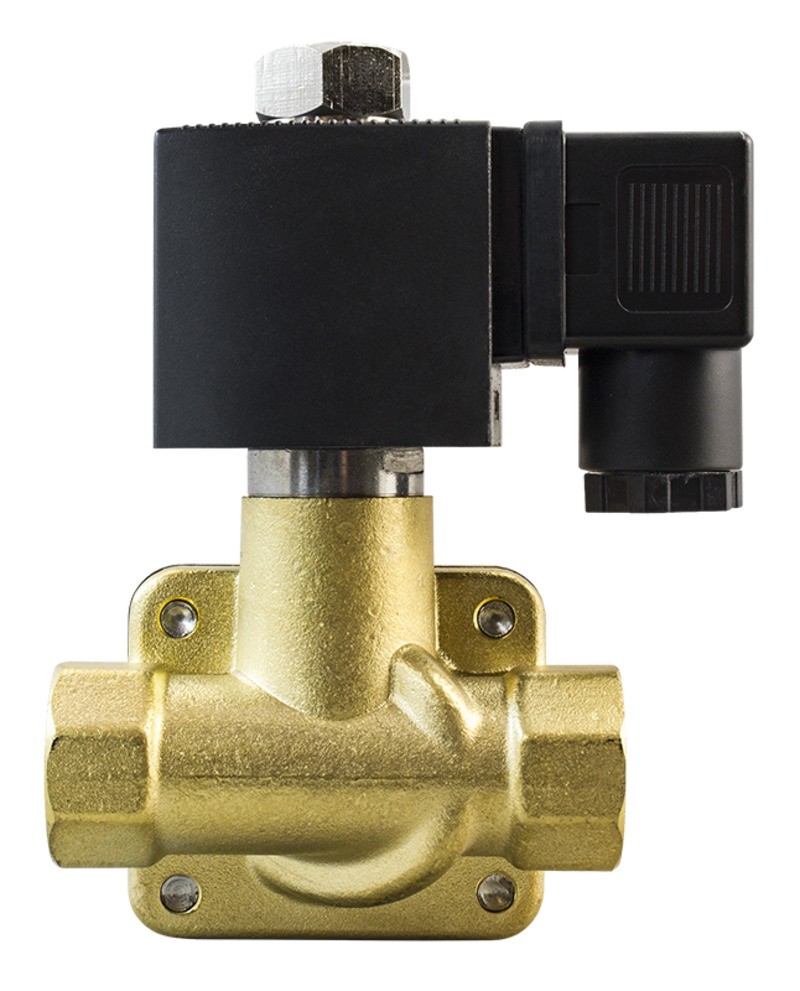

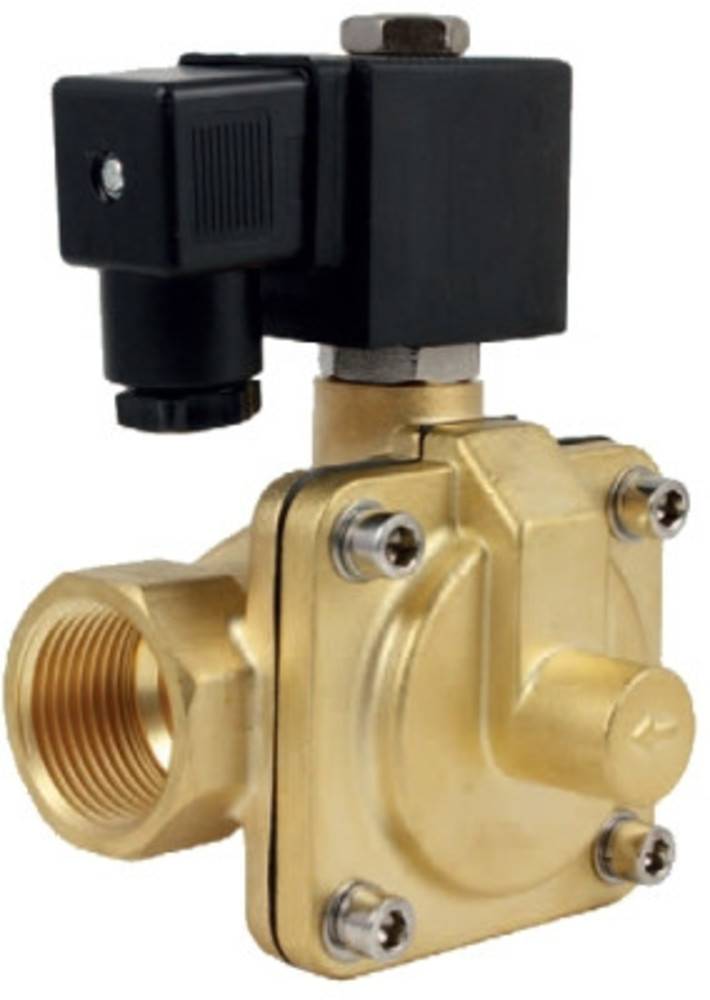

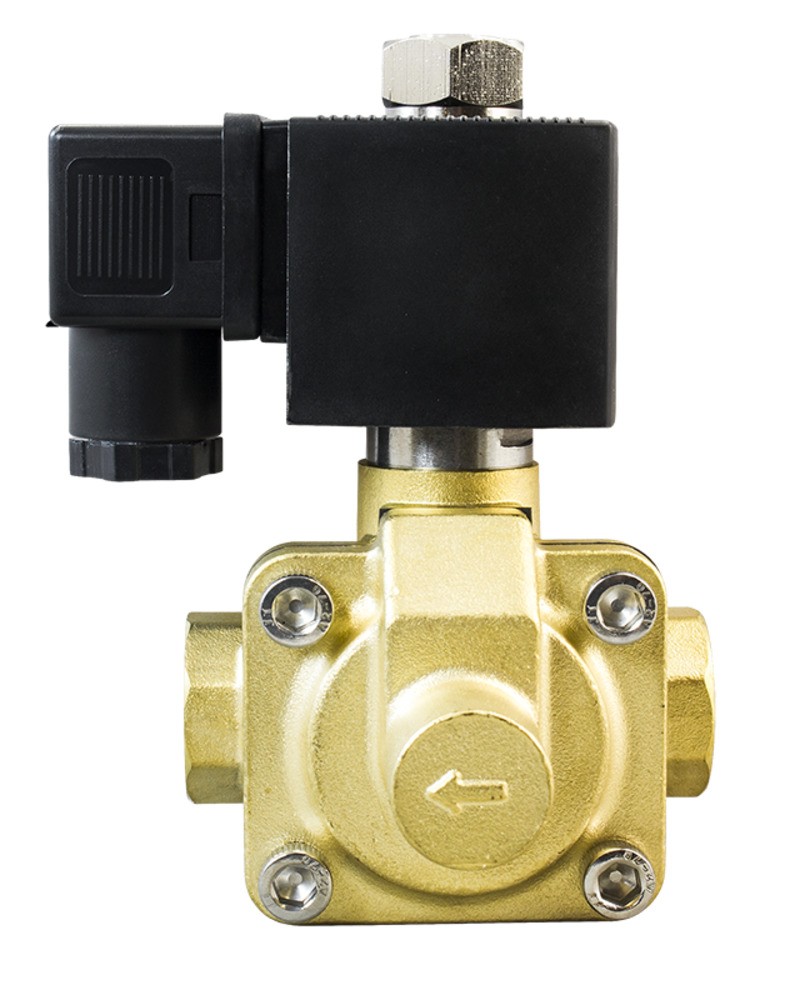

Соленоидный клапан (электромагнитный) AR-YCB32

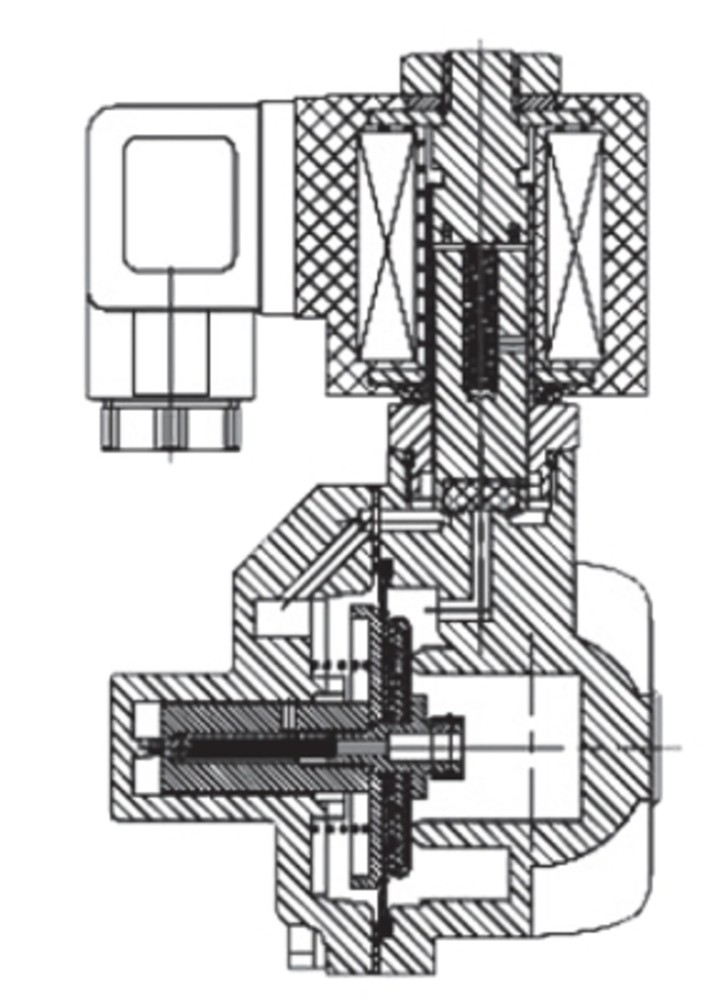

Клапан соленоидный нормально открытый непрямого действия с диафрагмой AR-YCB32 предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Работа при высоком давлении до 1,6 МПа
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Высокая износостойкость
Принцип действия и область применения
Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла |
| Материал | Корпуса: латунь Уплотнения: VITON |
| Температура рабочей среды | −10...+120°С |
| Рабочее давление | 0,03...1,6 МПа |
| Диаметр условного прохода | 12...25 мм |
| Присоединение | Резьбовое G⅜"...G1" |
| Катушка | AS91HT, IP54 |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
| Мощность | 20 ВА (AC), 14 Вт (DC) |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-YCB32-12-3/8-GBV | 12 | 3,9 | G⅜" | 0,03 | 1,6 | 800 |
| AR-YCB32-15-1/2-GBV | 15 | 3,9 | G½" | |||
| AR-YCB32-20-3/4-GBV | 20 | 8 | G¾" | 1000 | ||
| AR-YCB32-25-1-GBV | 25 | 10,3 | G1" | 1200 |
Расшифровка обозначения на примере клапана AR-YCB32-12-3/8-XYZ:
AR-YCB32 – модель клапана.
12 – Ду, мм (диаметр условного отверстия).
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.
Все модификации
| Артикул | Диаметр условного прохода,мм | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|
| E56342 | 12 | ~220 | 120 дней | 9129 руб. |
| E56346 | 12 | ~110 | 120 дней | 9229 руб. |
| E56350 | 12 | ~24 | 120 дней | 9229 руб. |
| E56354 | 12 | =24 | 120 дней | 9229 руб. |
| E56358 | 12 | =12 | 120 дней | 9229 руб. |
| E56343 | 15 | ~220 | Со склада | 9129 руб. |
| E56347 | 15 | ~110 | Со склада | 9229 руб. |
| E56351 | 15 | ~24 | Со склада | 9229 руб. |
| E56355 | 15 | =24 | Со склада | 9229 руб. |
| E56359 | 15 | =12 | Со склада | 9229 руб. |
| E56344 | 20 | ~220 | Со склада | 11763 руб. |
| E56348 | 20 | ~110 | Со склада | 11863 руб. |
| E56352 | 20 | ~24 | Со склада | 11863 руб. |
| E56356 | 20 | =24 | Со склада | 11863 руб. |
| E56360 | 20 | =12 | Со склада | 11863 руб. |
| E56345 | 25 | ~220 | Со склада | 13272 руб. |
| E56349 | 25 | ~110 | Со склада | 13372 руб. |
| E56353 | 25 | ~24 | Со склада | 13372 руб. |
| E56357 | 25 | =24 | Со склада | 13372 руб. |
| E56361 | 25 | =12 | Со склада | 13372 руб. |
| Габаритные размеры |
 |
| Размер, мм | AR-YCB32-12 | AR-YCB32-15 | AR-YCB32-20 | AR-YCB32-25 |
| A | 70 | 70 | 83 | 100 |
| B | 65 | 65 | 73 | 80 |
| C | 120 | 120 | 130 | 140 |
| G | ⅜" | ½" | ¾" | 1" |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 26.04.2022 | 0.55 Мб |  |
