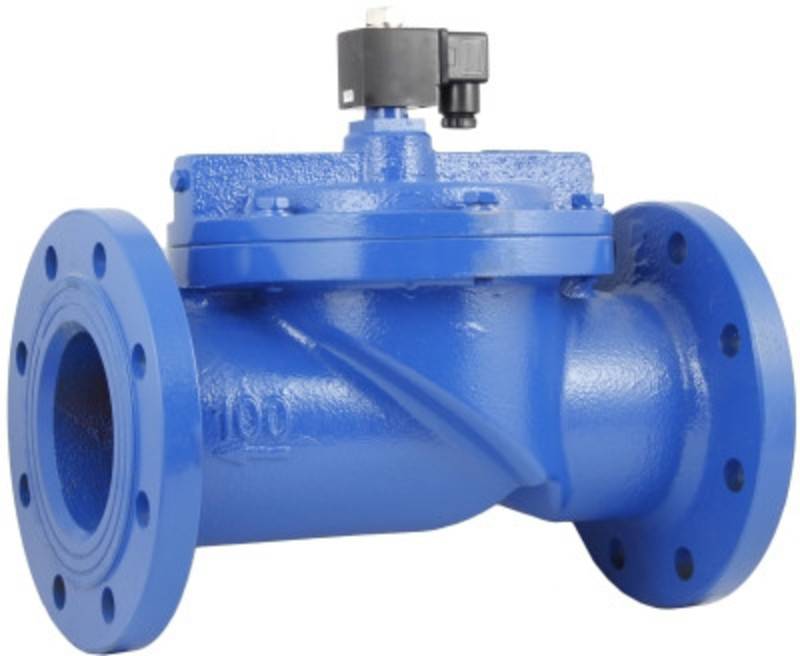

Соленоидный клапан (электромагнитный) AR-YCD22F
Клапан соленоидный нормально открытый фланцевый непрямого действия с диафрагмой AR-YCD22F предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Используется на больших диаметрах – до 100 мм
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Принцип действия и область применения
Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла |
| Материал | Корпуса: чугун Уплотнения: EPDM |
| Температура рабочей среды | −10...+120°С |
| Рабочее давление | 0,03...1 МПа |
| Диаметр условного прохода | 65...100 мм |
| Присоединение | Фланцевое F2½"...F4" |
| Катушка | AS91HT, IP54 |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
| Мощность | 20 ВА (АС), 14 Вт (DC) |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-YCD22-65F-2.1/2-FHE | 65 | 58 | F2½" | 0,03 | 1 | 18 000 |
| AR-YCD22-80F-3-FHE | 80 | 85 | F3" | 22 400 | ||
| AR-YCD22-100F-4-FHE | 100 | 149 | F4" | 32 200 |
Расшифровка обозначения на примере клапана AR-YCD22-65F-2.1/2-XYZ:
AR-YCD22 – модель клапана.
65F – диаметр условного отверстия в мм.
2.1/2 – диаметр присоединения в дюймах.
X – присоединение: F – фланцевое.
Y – материал корпуса: H – чугун.
Z – материал уплотнения: E – EPDM.
Все модификации
| Артикул | Диаметр условного прохода, мм | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|
| E88370 | 65 | ~220 | Ожидается 2022.11.07 | 37745 руб. |
| E88373 | 65 | ~110 | 120 дней | 37845 руб. |
| E88376 | 65 | ~24 | Под заказ к 2023.03.11 | 37845 руб. |
| E88379 | 65 | =24 | Под заказ к 2023.03.11 | 37845 руб. |
| E88382 | 65 | =12 | 120 дней | 37845 руб. |
| E88371 | 80 | ~220 | Со склада | 44241 руб. |
| E88374 | 80 | ~110 | Со склада | 44341 руб. |
| E88377 | 80 | ~24 | Со склада | 44341 руб. |
| E88380 | 80 | =24 | Со склада | 44341 руб. |
| E88383 | 80 | =12 | Со склада | 44341 руб. |
| E88372 | 100 | ~220 | Со склада | 54424 руб. |
| E88375 | 100 | ~110 | Со склада | 54524 руб. |
| E88378 | 100 | ~24 | Со склада | 54524 руб. |
| E88381 | 100 | =24 | Со склада | 54524 руб. |
| E88384 | 100 | =12 | Со склада | 54524 руб. |

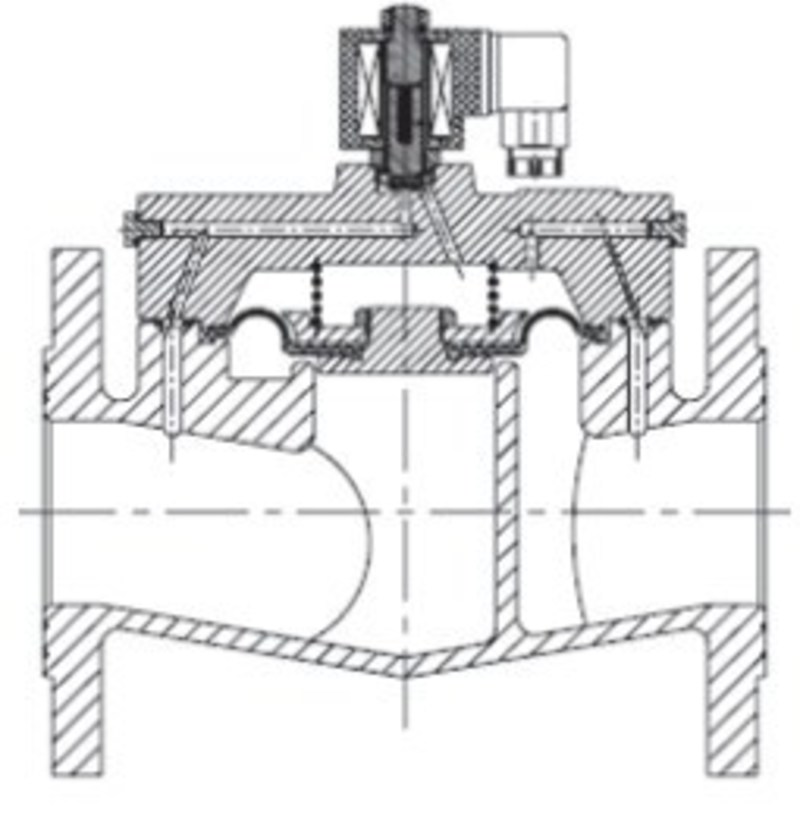

| Габаритные размеры |
 |
| Размер, мм | AR-YCD22-65F | AR-YCD22-80F | AR-YCD22-100F |
| DN | 65 | 80 | 100 |
| A | 255 | 290 | 305 |
| B | 175 | 195 | 230 |
| C | 250 | 275 | 350 |
| D | 92,5 | 99 | 107,5 |
| F | F2½" | F3" | F4" |
| h | 58 | 58 | 58 |
| k | 128 | 142 | 180 |
| K | 22 | 22 | 22 |
| L | 47,5 | 49 | 47,5 |
| M | 75 | 75 | 75 |
| N | 35 | 38 | 35 |
| n-∅d | 4-∅ 17 | 4-∅ 17,5 | 8-∅ 18 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 27.04.2022 | 0.48 Мб |  |
