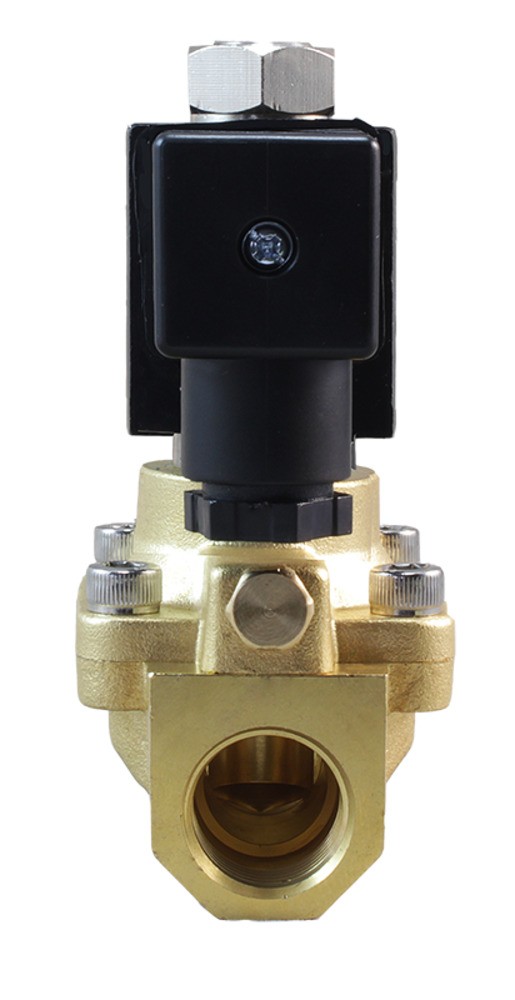

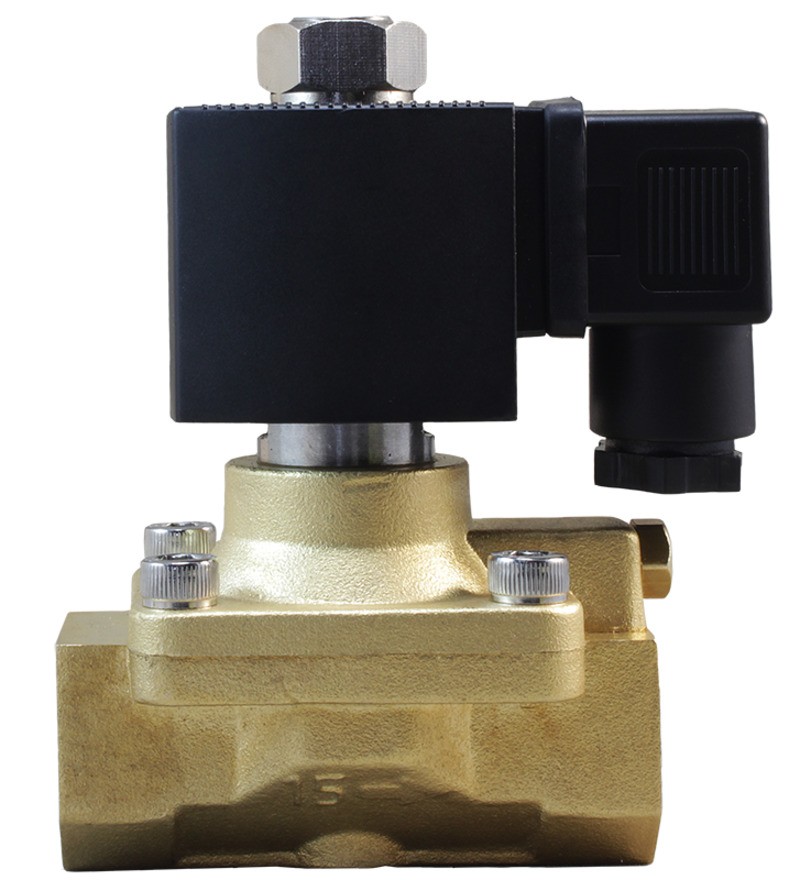

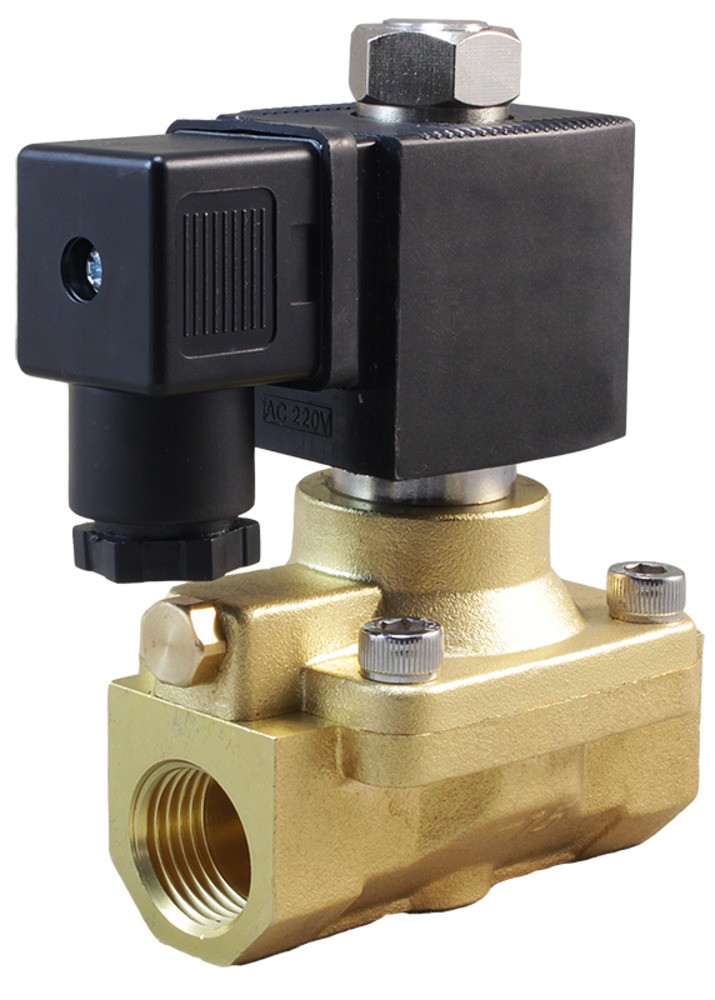

Соленоидный клапан (электромагнитный) AR-YCH12
Является аналогом
| Производитель | TORK |
| Модель/серия | T-GHA |
Клапан соленоидный нормально открытый непрямого действия с диафрагмой AR-YCH12 предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Работа при высоком давлении до 5 МПа
- Особая модификация уплотнителя VITON (PARKER) для улучшения качества работы

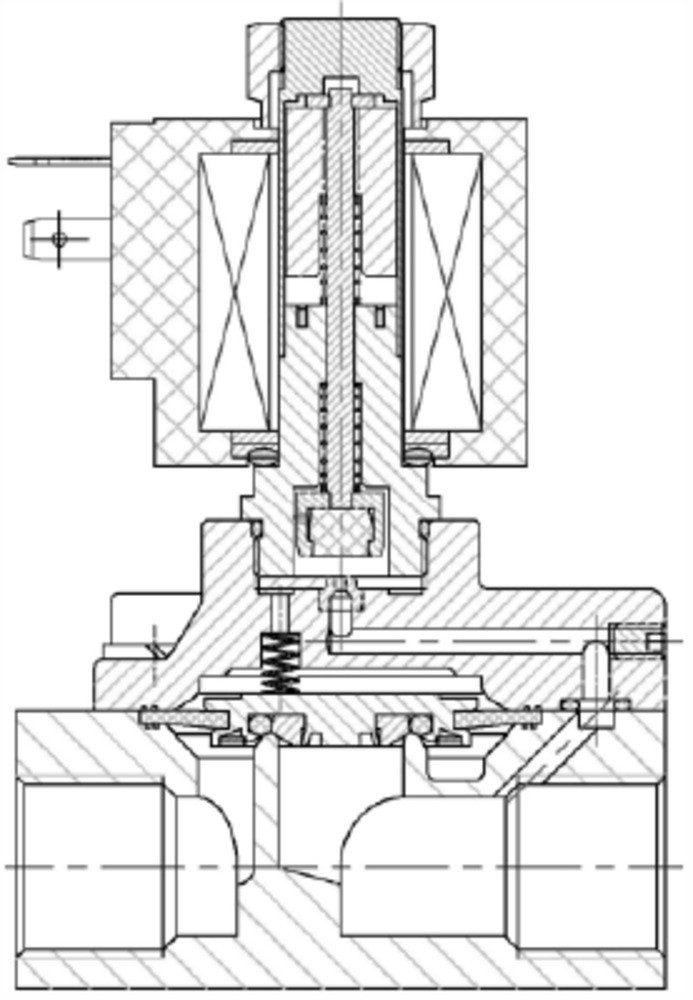

Принцип действия и область применения
Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла |
| Материал | Корпуса: латунь Уплотнения: VITON (PARKER) |
| Температура рабочей среды | −10...+120°С |
| Рабочее давление | 0,03...5 МПа |
| Диаметр условного прохода | 15 мм |
| Присоединение | Резьбовое G⅜"...G¾" |
| Катушка | AS91HT, IP54 |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
| Мощность | 20 ВА (АС), 14 Вт (DC) |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-YCH12-15-3/8-GBV | 15 | 3,8 | ⅜" | 0,03 | 5,0 | 909 |
| AR-YCH12-15-1/2-GBV | ½" | |||||
| AR-YCH12-15-3/4-GBV | ¾" |
Расшифровка обозначения на примере клапана AR-YCH12-15-3/8-GBV:
AR-YCH12 – модель клапана.
15 – диаметр условного прохода в мм.
3/8 – диаметр резьбы в дюймах
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.
Все модификации
| Артикул | Присоединение | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|
| E88353 | 3/8" | ~220 | 120 дней | 23876 руб. |
| E88356 | 3/8" | ~110 | 120 дней | 23976 руб. |
| E88359 | 3/8" | ~24 | 120 дней | 23976 руб. |
| E88362 | 3/8" | =24 | 120 дней | 23976 руб. |
| E88365 | 3/8" | =12 | 120 дней | 23976 руб. |
| E88354 | 1/2" | ~220 | Со склада | 23876 руб. |
| E88357 | 1/2" | ~110 | Со склада | 23976 руб. |
| E88360 | 1/2" | ~24 | Со склада | 23976 руб. |
| E88363 | 1/2" | =24 | Со склада | 23976 руб. |
| E88366 | 1/2" | =12 | Со склада | 23976 руб. |
| E88355 | 3/4" | ~220 | 120 дней | 23876 руб. |
| E88358 | 3/4" | ~110 | 120 дней | 23976 руб. |
| E88361 | 3/4" | ~24 | 120 дней | 23976 руб. |
| E88364 | 3/4" | =24 | Под заказ к 2023.03.11 | 23976 руб. |
| E88367 | 3/4" | =12 | 120 дней | 23976 руб. |
| Габаритные размеры |
 G = ⅜", ½", ¾" |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 05.05.2022 | 0.5 Мб |  |
