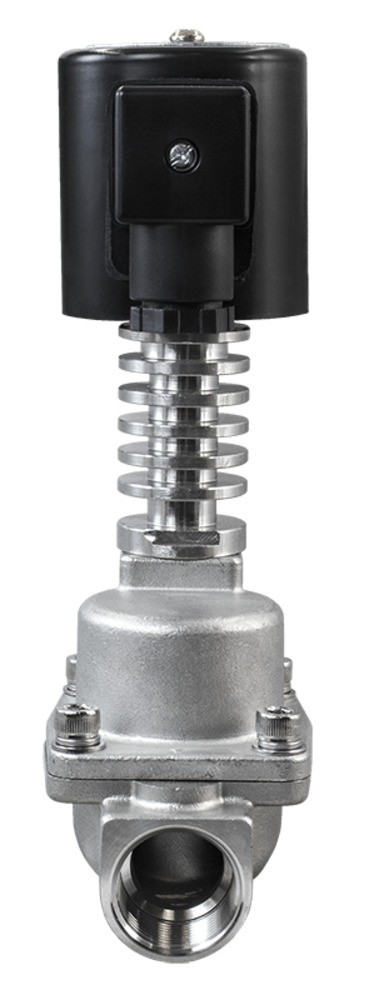

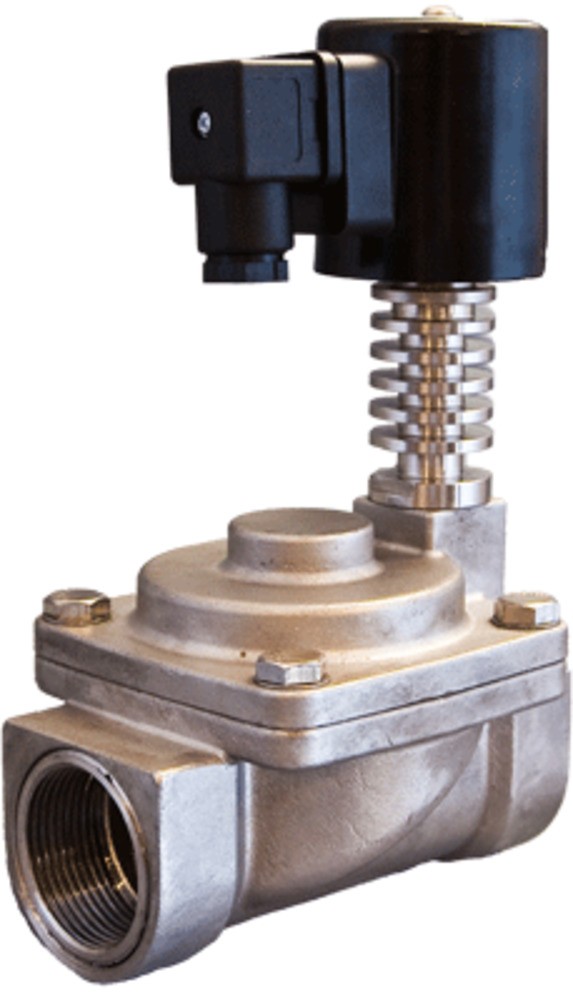

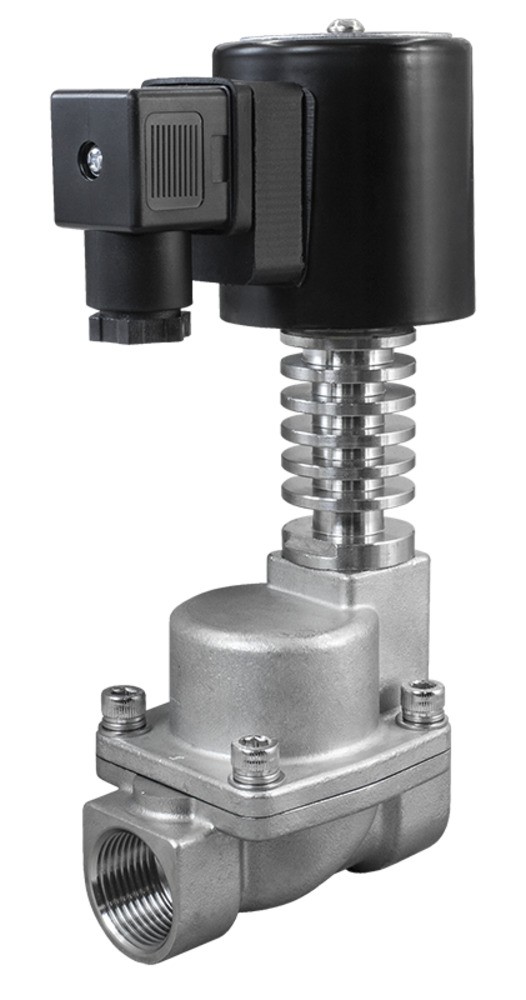

Соленоидный клапан (электромагнитный) AR-YCPG11
Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-YCPG11 предназначен для управления потоком рабочей среды в трубопроводе
Особенности

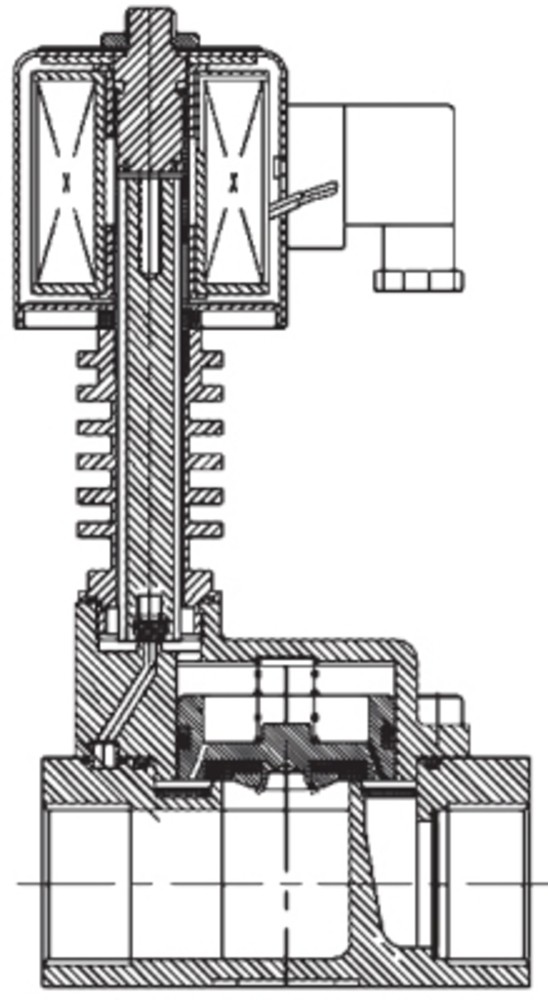

- Специальная конструкция с охлаждающим радиатором позволяет использовать клапан при температуре рабочей среды до +300°С
- Специальная модификация PTFE, устойчивая к высоким температурам в течение продолжительного времени
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Пар, вода, горячая вода, масла | |
| Материал | Корпуса | Нержавеющая сталь |
| Уплотнения | PTFE | |
| Температура рабочей среды | −5…+300°С | |
| Температура окружающей среды | −30…+50°С | |
| Рабочее давление | 0,05...1,6 МПа | |
| Диаметр условного прохода | 12...50 мм | |
| Присоединение | Резьбовое G⅜"...G2" | |
| Катушка | Y21H, IP54 | |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В, =6 В | |
| Мощность | 28 ВА (АС), 20 Вт (DC) | |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-YCPG11-12-3/8-GSP | 12 | 3,8 | ⅜" | 0,05 | 1,6 | 1540 |
| AR-YCPG11-15-1/2-GSP | 15 | ½" | ||||
| AR-YCPG11-20-3/4-GSP | 20 | 8 | ¾" | 1520 | ||
| AR-YCPG11-25-1-GSP | 25 | 10 | 1" | 1970 | ||
| AR-YCPG11-32-1.1/4-GSP | 32 | 20 | 1¼" | 2800 | ||
| AR-YCPG11-40-1.1/2-GSP | 40 | 25 | 1½" | 3000 | ||
| AR-YCPG11-50-2-GSP | 50 | 41 | 2" | 4140 |
Расшифровка обозначения на примере клапана AR-YCPG11-12-3/8-XYZ:
AR-YCPG11 – модель клапана.
12 – диаметр условного прохода в мм.
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE
Все модификации
| Артикул | Диаметр условного прохода, мм | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|
| E82909 | 12 | ~220 | 120 дней | 23174 руб. |
| E82916 | 12 | ~110 | 120 дней | 23274 руб. |
| E82923 | 12 | ~24 | 120 дней | 23274 руб. |
| E82930 | 12 | =24 | 120 дней | 23274 руб. |
| E82937 | 12 | =12 | 120 дней | 23274 руб. |
| E82944 | 12 | =6 | 120 дней | 23274 руб. |
| E82910 | 15 | ~220 | Со склада | 23174 руб. |
| E82917 | 15 | ~110 | Со склада | 23274 руб. |
| E82924 | 15 | ~24 | Со склада | 23274 руб. |
| E82931 | 15 | =24 | Со склада | 23274 руб. |
| E82938 | 15 | =12 | Со склада | 23274 руб. |
| E82945 | 15 | =6 | Со склада | 23274 руб. |
| E82911 | 20 | ~220 | Со склада | 24578 руб. |
| E82918 | 20 | ~110 | Со склада | 24678 руб. |
| E82925 | 20 | ~24 | Со склада | 24678 руб. |
| E82932 | 20 | =24 | Со склада | 24678 руб. |
| E82939 | 20 | =12 | Со склада | 24678 руб. |
| E82946 | 20 | =6 | Со склада | 24678 руб. |
| E82912 | 25 | ~220 | Ожидается 2023.03.03 | 28792 руб. |
| E82919 | 25 | ~110 | 120 дней | 28892 руб. |
| E82926 | 25 | ~24 | Под заказ к 2023.03.11 | 28892 руб. |
| E82933 | 25 | =24 | Под заказ к 2023.03.11 | 28892 руб. |
| E82940 | 25 | =12 | 120 дней | 28892 руб. |
| E82947 | 25 | =6 | 120 дней | 28892 руб. |
| E82913 | 32 | ~220 | Со склада | 43188 руб. |
| E82920 | 32 | ~110 | Со склада | 43288 руб. |
| E82927 | 32 | ~24 | Со склада | 43288 руб. |
| E82934 | 32 | =24 | Со склада | 43288 руб. |
| E82941 | 32 | =12 | Со склада | 43288 руб. |
| E82948 | 32 | =6 | Со склада | 43288 руб. |
| E82914 | 40 | ~220 | Ожидается 2023.01.30 | 44592 руб. |
| E82921 | 40 | ~110 | 120 дней | 44692 руб. |
| E82928 | 40 | ~24 | 120 дней | 44692 руб. |
| E82935 | 40 | =24 | Под заказ к 2023.03.11 | 44692 руб. |
| E82942 | 40 | =12 | 120 дней | 44692 руб. |
| E82949 | 40 | =6 | 120 дней | 44692 руб. |
| E82915 | 50 | ~220 | Ожидается 2022.12.05 | 52668 руб. |
| E82922 | 50 | ~110 | 120 дней | 52768 руб. |
| E82929 | 50 | ~24 | Под заказ к 2023.03.11 | 52768 руб. |
| E82936 | 50 | =24 | Под заказ к 2023.03.11 | 52768 руб. |
| E82943 | 50 | =12 | 120 дней | 52768 руб. |
| E82950 | 50 | =6 | 120 дней | 52768 руб. |
| Габаритные размеры |
 |
| Размер, мм | AR-YCPG11, Ду, мм | ||||||
| -12 | -15 | -20 | -25 | -32 | -40 | -50 | |
| A | 182 | 191 | 196 | 225 | 230 | 209 | |
| B | 48 | 60 | 72 | 96 | 96 | 122 | |
| C | 74 | 84 | 102 | 130 | 130 | 155 | |
| D | 12 | 14 | 18 | 28 | 28 | 34 | |
| G | ⅜" | ½" | ¾" | 1" | 1¼" | 1½" | 2" |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 21.06.2022 | 0.44 Мб |  |
