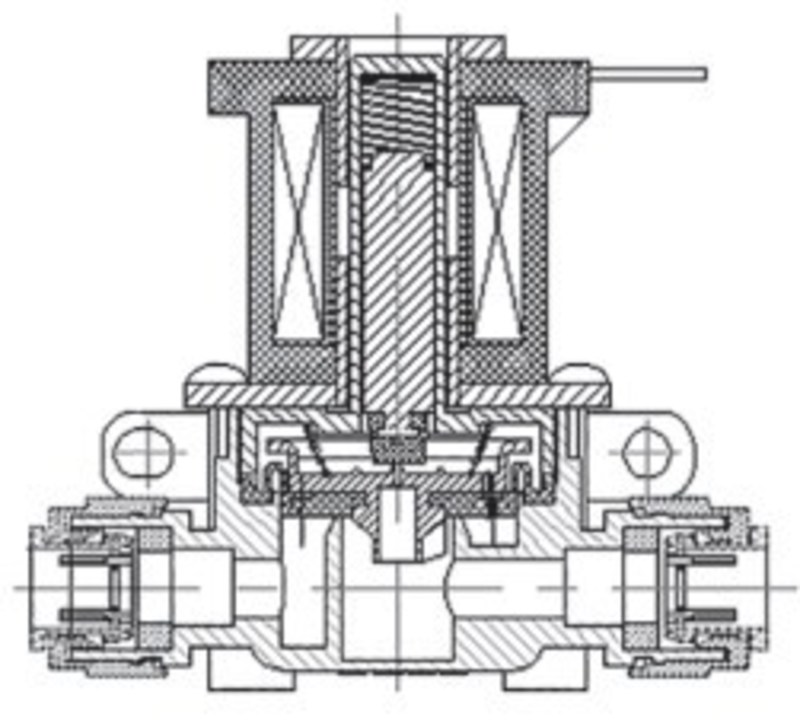

Соленоидный клапан (электромагнитный) AR-YCWS10-01F

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

От 746 руб.



Характеристики

Рабочая среда:
вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды:
−10...+80°С
Давление:
0,02...0,8 МПа
Диаметр условного прохода:
5 мм
Материал корпуса:
полиацеталь
ЦЕНА ПО ЗАПРОСУ

Является аналогом

Производитель Ceme
Модель/серия Серия V7

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCWS10-01F предназначен для управления потоком рабочей среды в трубопроводе

Особенности

  • Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
  • Пониженное энергопотребление
  • Компактный размер
  • Ламели для подключения в комплекте

Принцип действия и область применения

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики

Параметр Значение
Рабочая среда Вода, горячая вода, воздух, инертные газы, масла
Материал Корпуса: полиацеталь
Уплотнения: NBR
Температура рабочей среды −10...+80°С
Рабочее давление 0,02...0,8 МПа
Диаметр условного прохода 5 мм
Присоединение Быстроразъемное ∅ 6 мм
Катушка SA41B, IP20
Питание ~220 В, ~110 В, ~24 В
=24 В, =12 В
Мощность 3 ВА (АС), 5 Вт (DC)

Модификации

Модель Ду, мм Kv, м³/ч Присоединение Pmin , МПа Pmax , МПа Вес, г
AR-YCWS10-01F-5-d6-QLN 5 0,85 Быстроразъемное ∅ 6 мм 0,02 0,8 107

Расшифровка обозначения клапана AR-YCWS10-01F-5-d6-XYZ:

AR-YCWS10-01F – модель клапана.
5– диаметр условного прохода в мм.
6 – диаметр присоединения в мм.
X – присоединение:Q – быстроразъемное.
Y – материал корпуса: L – полиацеталь.
Z – материал уплотнения: N – NBR.

Все модификации

Артикул Питание, В Срок поставки Стоимость
A42962 ~220 Ожидается 2022.11.28 746 руб.
A42963 ~110 120 дней 746 руб.
A42964 ~24 120 дней 746 руб.
A42965 =24 Ожидается 2022.11.28 746 руб.
A42966 =12 Ожидается 2022.11.28 746 руб.



Габаритные размеры

Документация и схемы

Документ Дата изменения Размер Файл
Руководство по эксплуатации для AR-YCWS10-02S 05.04.2022 0.43 Мб
Рабочая среда:
вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды:
−10...+80°С
Давление:
0,02...0,8 МПа
Диаметр условного прохода:
5 мм
Материал корпуса:
полиацеталь
Материал уплотнения:
NBR
Присоединение:
быстроразъемное ∅ 6 мм
