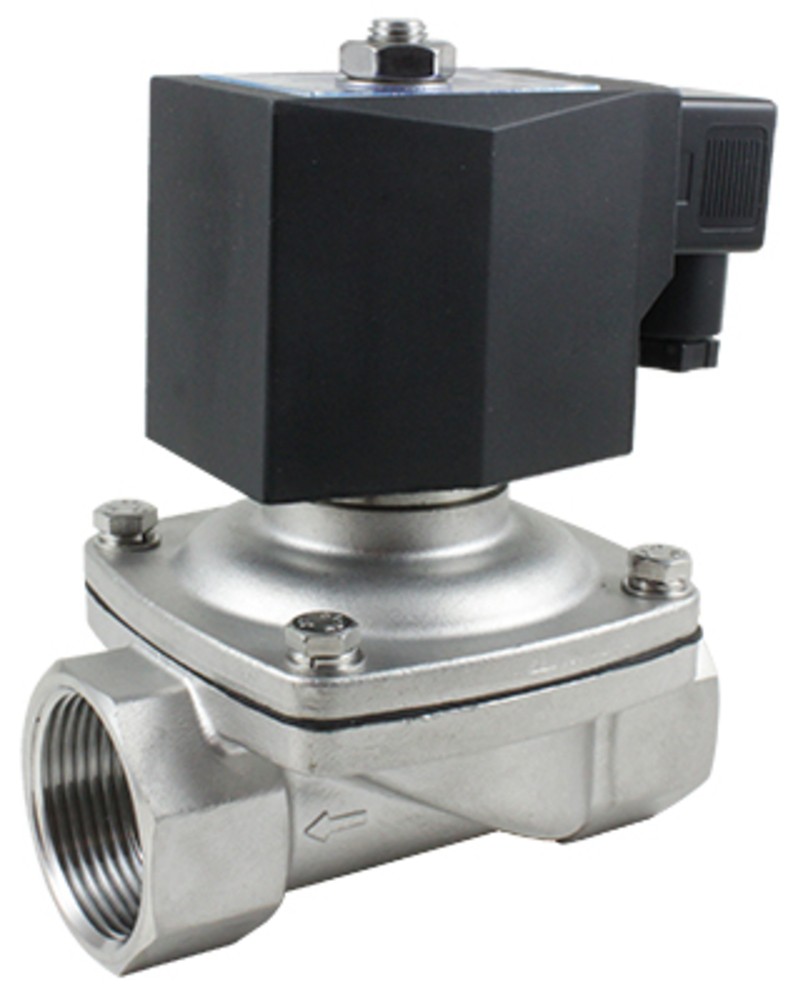

Соленоидный клапан (электромагнитный) AR-ZCM
Является аналогом
| Производитель | ASCO | Burkert | TORK | Ode | Danfoss | Ceme |
| Модель/серия | Серия 238/ Серия 210 | 6213 | T-GP/T-SYDZ | 21HT/21HF/21IH | EV250B | Серия 84 |
Клапан соленоидный нормально закрытый прямого действия с диафрагмой, для природного газа AR-ZCM предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Клапан специализированный: для природного и бытового газов
- Срабатывание при нулевом давлении
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Бытовой и природный газ | |
| Материал | Корпуса | Нержавеющая сталь |
| Уплотнения | VITON | |
| Температура рабочей среды | −10…+120°С | |
| Рабочее давление | 0...0,5 МПа | |
| Диаметр условного прохода | 15...50 мм | |
| Присоединение | Резьбовое G½"...G2" | |
| Питание | ~220 В, ~110 В, ~24 В =110 В, =24 В, =12 В | |
| Ду, мм | Катушка | Мощность | AC | DC | ||||
| ~220 В | ~110 В | ~24 В | =110 В | =24 В | =12 В | |||
| 15...25 | S51H IP65 | 40 ВА | V | V | V | |||
| 30 Вт | V | V | V | |||||
| 32...50 | SD01H IP65 | 35 ВА | V | V | V | |||
| 30 Вт | V | V | ||||||
| ASEx545* IP65 | 15 ВА | |||||||
| 18 Вт | V | |||||||
*Взрывозащищенная катушка.
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-ZCM-15-1/2-GSV | 15 | 4,1 | ½" | 0 | 0,5 | 900 |
| AR-ZCM-20-3/4-GSV | 20 | 7,3 | ¾" | 1000 | ||
| AR-ZCM-25-1-GSV | 25 | 10 | 1" | 1300 | ||
| AR-ZCM-32-1.1/4-GSV | 32 | 20 | 1¼" | 2200 | ||
| AR-ZCM-40-1.1/2-GSV | 40 | 25 | 1½" | 2500 | ||
| AR-ZCM-50-2-GSV | 50 | 41 | 2" | 4500 |
Расшифровка обозначения на примере клапана AR-ZCM-15-1/2-XYZ:
AR-ZCM – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.
Все модификации
| Артикул | Диаметр условного прохода, мм | Модель катушки | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| K19299 | 15 | S51H | ~220 | Со склада | 6099 руб. |
| K19305 | 15 | S51H | ~110 | 120 дней | 6199 руб. |
| K19311 | 15 | S51H | ~24 | 120 дней | 6199 руб. |
| K19317 | 15 | S51H | =110 | 120 дней | 6199 руб. |
| K19320 | 15 | S51H | =24 | Под заказ к 2023.03.11 | 6199 руб. |
| K19329 | 15 | S51H | =12 | 120 дней | 6199 руб. |
| K19300 | 20 | S51H | ~220 | Со склада | 6469 руб. |
| K19306 | 20 | S51H | ~110 | Под заказ к 2023.03.11 | 6569 руб. |
| K19312 | 20 | S51H | ~24 | Под заказ к 2023.03.11 | 6569 руб. |
| K19318 | 20 | S51H | =110 | Под заказ к 2023.03.11 | 6569 руб. |
| K19321 | 20 | S51H | =24 | Под заказ к 2023.03.11 | 6569 руб. |
| K19330 | 20 | S51H | =12 | 120 дней | 6569 руб. |
| K19301 | 25 | S51H | ~220 | Со склада | 7398 руб. |
| K19307 | 25 | S51H | ~110 | 120 дней | 7498 руб. |
| K19313 | 25 | S51H | ~24 | 120 дней | 7498 руб. |
| K19319 | 25 | S51H | =110 | 120 дней | 7498 руб. |
| K19322 | 25 | S51H | =24 | Под заказ к 2023.03.11 | 7498 руб. |
| K19331 | 25 | S51H | =12 | 120 дней | 7498 руб. |
| K19302 | 32 | SD01H | ~220 | Со склада | 13105 руб. |
| K19308 | 32 | SD01H | ~110 | 120 дней | 13205 руб. |
| K19314 | 32 | SD01H | ~24 | 120 дней | 13205 руб. |
| K19323 | 32 | SD01H | =24 | 120 дней | 13205 руб. |
| K19332 | 32 | SD01H | =12 | 120 дней | 13205 руб. |
| K19326 | 32 | ASEx545 | =24 | 120 дней | 19847 руб. |
| K19303 | 40 | SD01H | ~220 | Под заказ к 2023.03.11 | 15649 руб. |
| K19309 | 40 | SD01H | ~110 | 120 дней | 15749 руб. |
| K19315 | 40 | SD01H | ~24 | 120 дней | 15749 руб. |
| K19324 | 40 | SD01H | =24 | 120 дней | 15749 руб. |
| K19333 | 40 | SD01H | =12 | 120 дней | 15749 руб. |
| K19327 | 40 | ASEx545 | =24 | 120 дней | 22391 руб. |
| K19304 | 50 | SD01H | ~220 | Под заказ к 2023.03.11 | 21583 руб. |
| K19310 | 50 | SD01H | ~110 | 120 дней | 21683 руб. |
| K19316 | 50 | SD01H | ~24 | 120 дней | 21683 руб. |
| K19325 | 50 | SD01H | =24 | 120 дней | 21683 руб. |
| K19334 | 50 | SD01H | =12 | Под заказ к 2023.03.11 | 21683 руб. |
| K19328 | 50 | ASEx545 | =24 | 120 дней | 28325 руб. |
| Габаритные размеры |
 |
| Размер, мм | AR-ZCM, Ду, мм | |||||
| 15 | 20 | 25 | 32 | 40 | 50 | |
| A | 104 | 125 | 120 | 145 | 156 | 180 |
| B | 57,5 | 60 | 77 | 87 | 94 | 123 |
| C | 70 | 75 | 98 | 123 | 130 | 167 |
| D | 14 | 17 | 21 | 25 | 30 | 38 |
| G | ½" | ¾" | 1" | 1¼" | 1½" | 2" |
| K | 28 | 28 | 28 | 34 | 34 | 34 |
| L | 62 | 62 | 62 | 74 | 74 | 74 |
| M | 90 | 90 | 90 | 103 | 103 | 103 |
| N | 46 | 46 | 46 | 56 | 56 | 56 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 14.07.2022 | 0.48 Мб |  |
