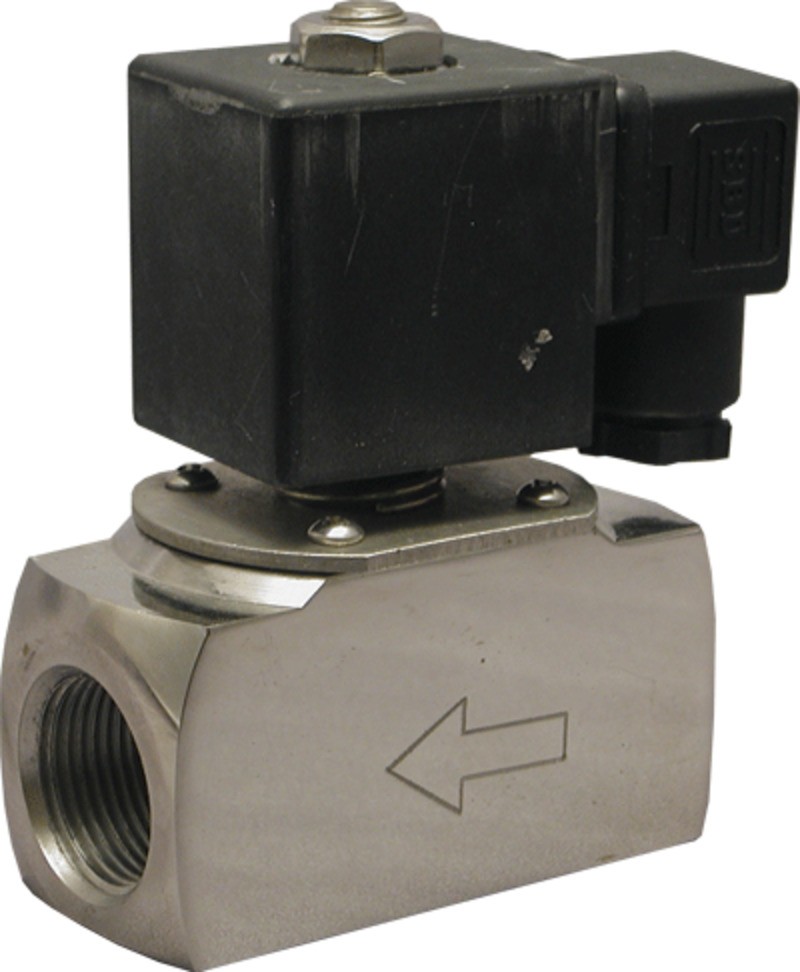

Соленоидный клапан (электромагнитный) AR-ZCT21
Является аналогом
| Производитель | TORK |
| Модель/серия | T-SК |
Клапан соленоидный нормально закрытый непрямого действия с поршнем для управления потоком пара в трубопроводе
Особенности
- Долгий срок службы уплотнителя в среде пара
- Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов

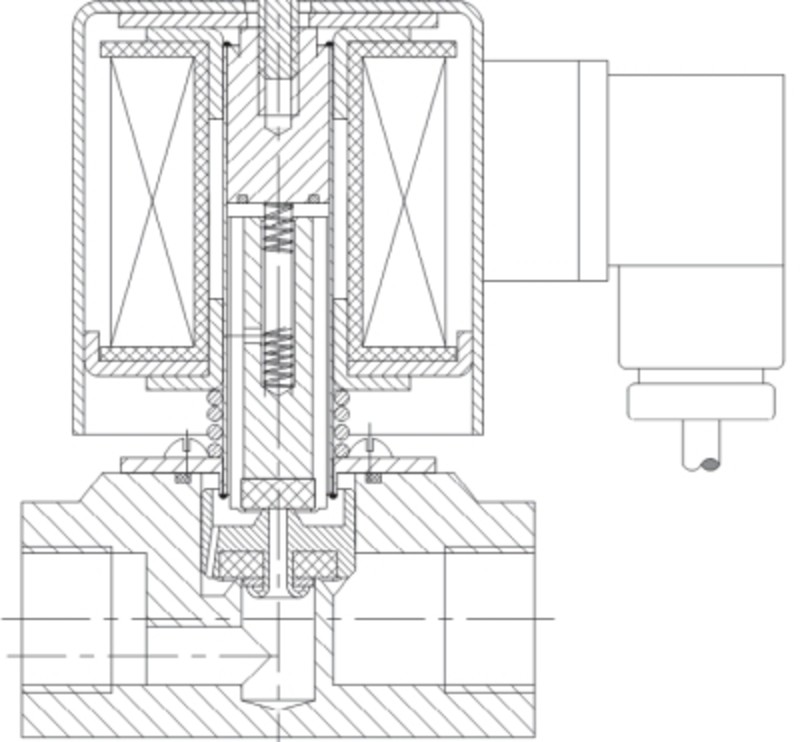

Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Пар | |
| Материал | Корпуса | нержавеющая сталь |
| Уплотнения | PTFE | |
| Температура рабочей среды | −20…+180°С | |
| Рабочее давление | 0,01...1 МПа | |
| Диаметр условного прохода | 15...25 мм | |
| Присоединение | Резьбовое G½"...G1" | |
| Катушка | S21H, IP65 Энергосберегающая ASE21H, IP65 Взрывозащищенная ASEx1320, IP65 Взрывозащищенная ASEx282, IP65 | |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В | |
| Катушка | Мощность | AC | DC | |||
| ~220 В | ~110 В | ~24 В | =24 В | =12 В | ||
| S21H IP65 | 22 ВА | V | V | V | ||
| 15 Вт | V | V | ||||
| ASEx282* IP54 | 24 ВА | V | V | V | ||
| 17 Вт | V | V | ||||
| ASEx1320* IP65 | 28 ВА | V | ||||
| 20 Вт | V | V | ||||
| ASE21H** IP65 | 5,5 ВА | V | ||||
| 10 Вт | V | V | ||||
* Взрывозащищенные катушки.
** Использование энергосберегающей катушки ASE21H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
Все модификации
| Артикул | Диаметр условного прохода, мм | Диаметр эффективный, мм | Присоединение | Модель катушки | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|---|
| F73588 | 15 | 4 | 1/2" | S21H | ~220 | Снято с производства | 6269 руб. |
| F73604 | 15 | 4 | 1/2" | S21H | ~110 | 120 дней | 6369 руб. |
| F73612 | 15 | 4 | 1/2" | S21H | ~24 | 120 дней | 6369 руб. |
| F73620 | 15 | 4 | 1/2" | S21H | =24 | Снято с производства | 6369 руб. |
| F73636 | 15 | 4 | 1/2" | S21H | =12 | Снято с производства | 6369 руб. |
| F73592 | 15 | 4 | 1/2" | ASE21H | ~220 | 120 дней | 7699 руб. |
| F73624 | 15 | 4 | 1/2" | ASE21H | =24 | Снято с производства | 7799 руб. |
| F73640 | 15 | 4 | 1/2" | ASE21H | =12 | 120 дней | 7799 руб. |
| F73596 | 15 | 4 | 1/2" | ASEx1320 | ~220 | 120 дней | 18444 руб. |
| F73628 | 15 | 4 | 1/2" | ASEx1320 | =24 | 120 дней | 18544 руб. |
| F73644 | 15 | 4 | 1/2" | ASEx1320 | =12 | 120 дней | 18544 руб. |
| F73600 | 15 | 4 | 1/2" | ASEx282 | ~220 | 120 дней | 12432 руб. |
| F73608 | 15 | 4 | 1/2" | ASEx282 | ~110 | 120 дней | 12532 руб. |
| F73616 | 15 | 4 | 1/2" | ASEx282 | ~24 | 120 дней | 12532 руб. |
| F73632 | 15 | 4 | 1/2" | ASEx282 | =24 | 120 дней | 12532 руб. |
| F73648 | 15 | 4 | 1/2" | ASEx282 | =12 | 120 дней | 12532 руб. |
| F73589 | 15 | 10 | 1/2" | S21H | ~220 | Со склада | 6269 руб. |
| F73605 | 15 | 10 | 1/2" | S21H | ~110 | Со склада | 6369 руб. |
| F73613 | 15 | 10 | 1/2" | S21H | ~24 | Со склада | 6369 руб. |
| F73621 | 15 | 10 | 1/2" | S21H | =24 | Со склада | 6369 руб. |
| F73637 | 15 | 10 | 1/2" | S21H | =12 | Со склада | 6369 руб. |
| F73593 | 15 | 10 | 1/2" | ASE21H | ~220 | Со склада | 7699 руб. |
| F73625 | 15 | 10 | 1/2" | ASE21H | =24 | Под заказ к 2023.02.25 | 7799 руб. |
| F73641 | 15 | 10 | 1/2" | ASE21H | =12 | 120 дней | 7799 руб. |
| F73597 | 15 | 10 | 1/2" | ASEx1320 | ~220 | Со склада | 18444 руб. |
| F73629 | 15 | 10 | 1/2" | ASEx1320 | =24 | 120 дней | 18544 руб. |
| F73645 | 15 | 10 | 1/2" | ASEx1320 | =12 | Со склада | 18544 руб. |
| F73601 | 15 | 10 | 1/2" | ASEx282 | ~220 | Со склада | 12432 руб. |
| F73609 | 15 | 10 | 1/2" | ASEx282 | ~110 | 120 дней | 12532 руб. |
| F73617 | 15 | 10 | 1/2" | ASEx282 | ~24 | 120 дней | 12532 руб. |
| F73633 | 15 | 10 | 1/2" | ASEx282 | =24 | 120 дней | 12532 руб. |
| F73649 | 15 | 10 | 1/2" | ASEx282 | =12 | Со склада | 12532 руб. |
| F73590 | 20 | 14 | 3/4" | S21H | ~220 | Со склада | 7725 руб. |
| F73606 | 20 | 14 | 3/4" | S21H | ~110 | Со склада | 7825 руб. |
| F73614 | 20 | 14 | 3/4" | S21H | ~24 | Со склада | 7825 руб. |
| F73622 | 20 | 14 | 3/4" | S21H | =24 | Со склада | 7825 руб. |
| F73638 | 20 | 14 | 3/4" | S21H | =12 | Со склада | 7825 руб. |
| F73594 | 20 | 14 | 3/4" | ASE21H | ~220 | Со склада | 9155 руб. |
| F73626 | 20 | 14 | 3/4" | ASE21H | =24 | 120 дней | 9255 руб. |
| F73642 | 20 | 14 | 3/4" | ASE21H | =12 | 120 дней | 9255 руб. |
| F73598 | 20 | 14 | 3/4" | ASEx1320 | ~220 | Со склада | 19900 руб. |
| F73630 | 20 | 14 | 3/4" | ASEx1320 | =24 | 120 дней | 20000 руб. |
| F73646 | 20 | 14 | 3/4" | ASEx1320 | =12 | Со склада | 20000 руб. |
| F73602 | 20 | 14 | 3/4" | ASEx282 | ~220 | Со склада | 13888 руб. |
| F73610 | 20 | 14 | 3/4" | ASEx282 | ~110 | 120 дней | 13988 руб. |
| F73618 | 20 | 14 | 3/4" | ASEx282 | ~24 | 120 дней | 13988 руб. |
| F73634 | 20 | 14 | 3/4" | ASEx282 | =24 | Под заказ к 2023.02.25 | 13988 руб. |
| F73650 | 20 | 14 | 3/4" | ASEx282 | =12 | Со склада | 13988 руб. |
| F73591 | 25 | 14 | 1" | S21H | ~220 | Ожидается 2022.12.05 | 8427 руб. |
| F73607 | 25 | 14 | 1" | S21H | ~110 | 120 дней | 8527 руб. |
| F73615 | 25 | 14 | 1" | S21H | ~24 | 120 дней | 8527 руб. |
| F73623 | 25 | 14 | 1" | S21H | =24 | Под заказ к 2023.02.25 | 8527 руб. |
| F73639 | 25 | 14 | 1" | S21H | =12 | 120 дней | 8527 руб. |
| F73595 | 25 | 14 | 1" | ASE21H | ~220 | Под заказ к 2023.02.25 | 9857 руб. |
| F73627 | 25 | 14 | 1" | ASE21H | =24 | 120 дней | 9957 руб. |
| F73643 | 25 | 14 | 1" | ASE21H | =12 | 120 дней | 9957 руб. |
| F73599 | 25 | 14 | 1" | ASEx1320 | ~220 | Под заказ к 2023.02.25 | 20602 руб. |
| F73631 | 25 | 14 | 1" | ASEx1320 | =24 | 120 дней | 20702 руб. |
| F73647 | 25 | 14 | 1" | ASEx1320 | =12 | 120 дней | 20702 руб. |
| F73603 | 25 | 14 | 1" | ASEx282 | ~220 | 120 дней | 14590 руб. |
| F73611 | 25 | 14 | 1" | ASEx282 | ~110 | 120 дней | 14690 руб. |
| F73619 | 25 | 14 | 1" | ASEx282 | ~24 | 120 дней | 14690 руб. |
| F73635 | 25 | 14 | 1" | ASEx282 | =24 | 120 дней | 14690 руб. |
| F73651 | 25 | 14 | 1" | ASEx282 | =12 | 120 дней | 14690 руб. |
| Габаритные размеры |
 |
| Размер, мм | 15/4 | 15/10 | 20/14 | 25/14 |
| A | 82 | 92 | 105 | 103 |
| B | 30 | 35 | 37 | 38 |
| C | 70 | 69 | 79 | 79 |
| D | 16 | 16 | 17 | 18 |
| G | ½" | ½" | ¾" | 1" |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 14.06.2022 | 0.46 Мб |  |
