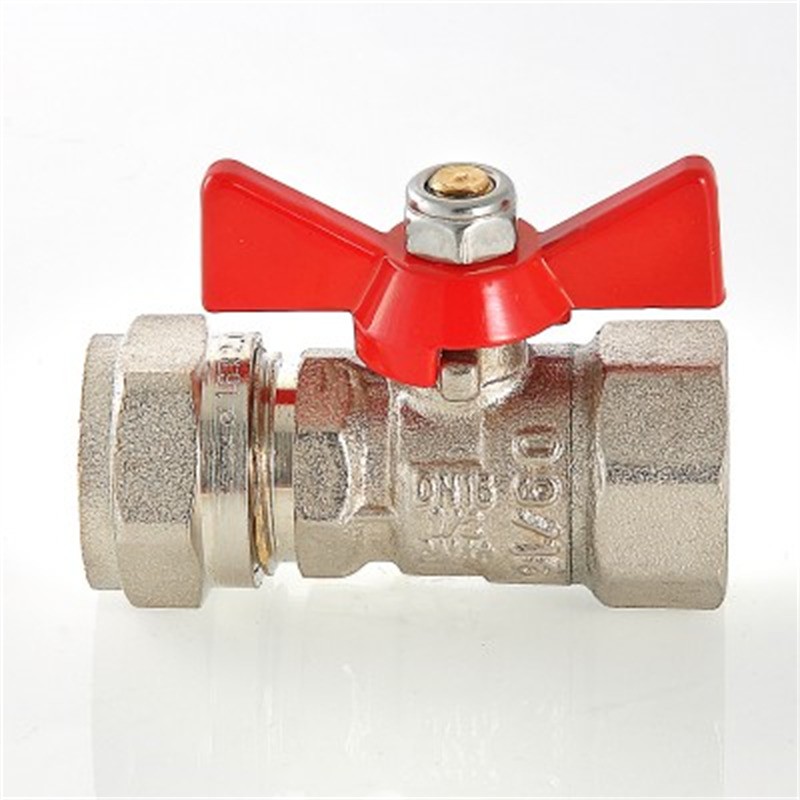

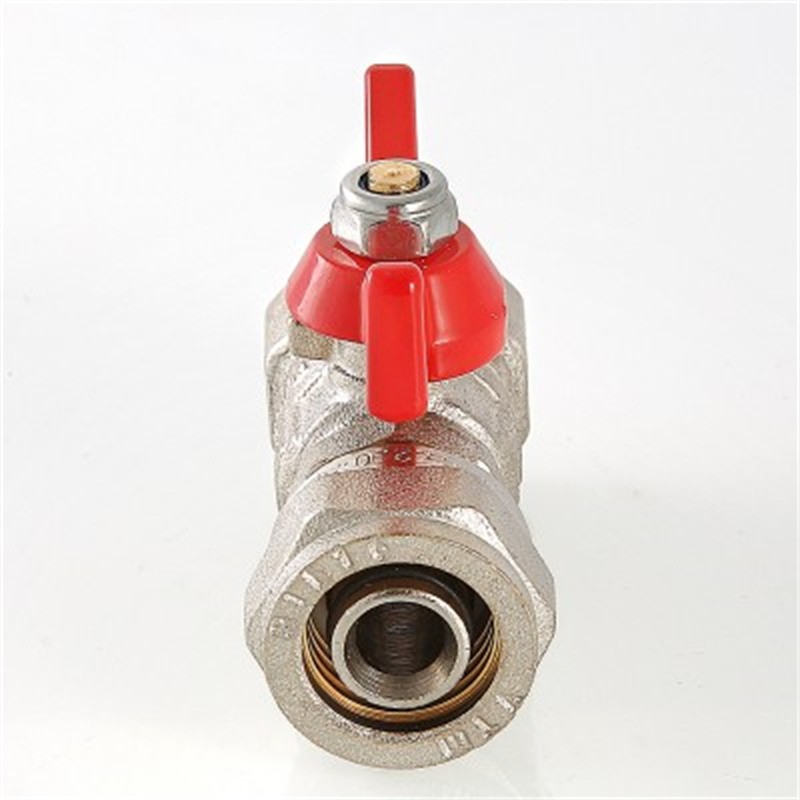

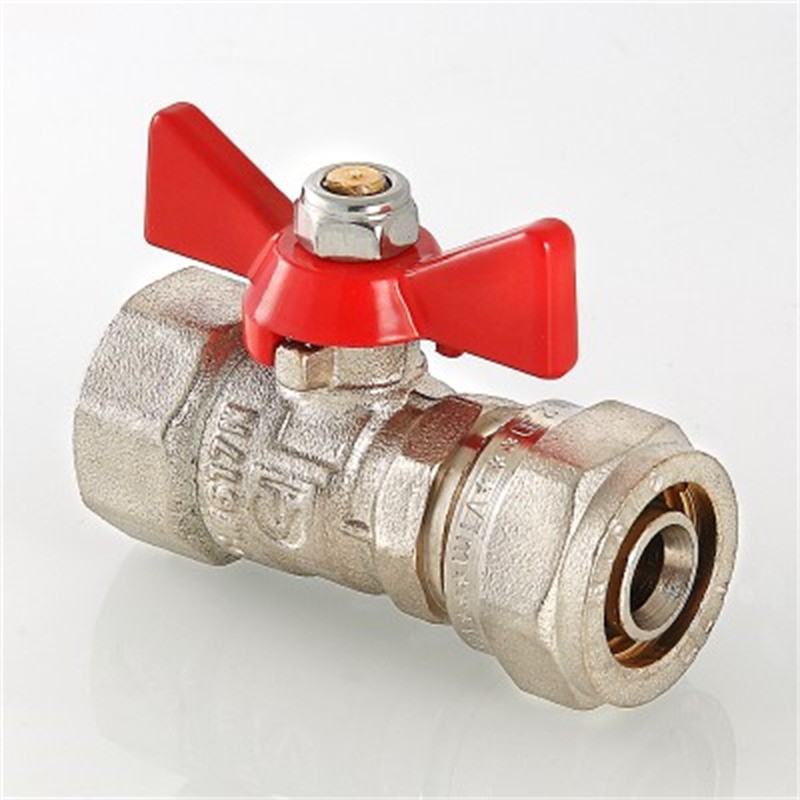

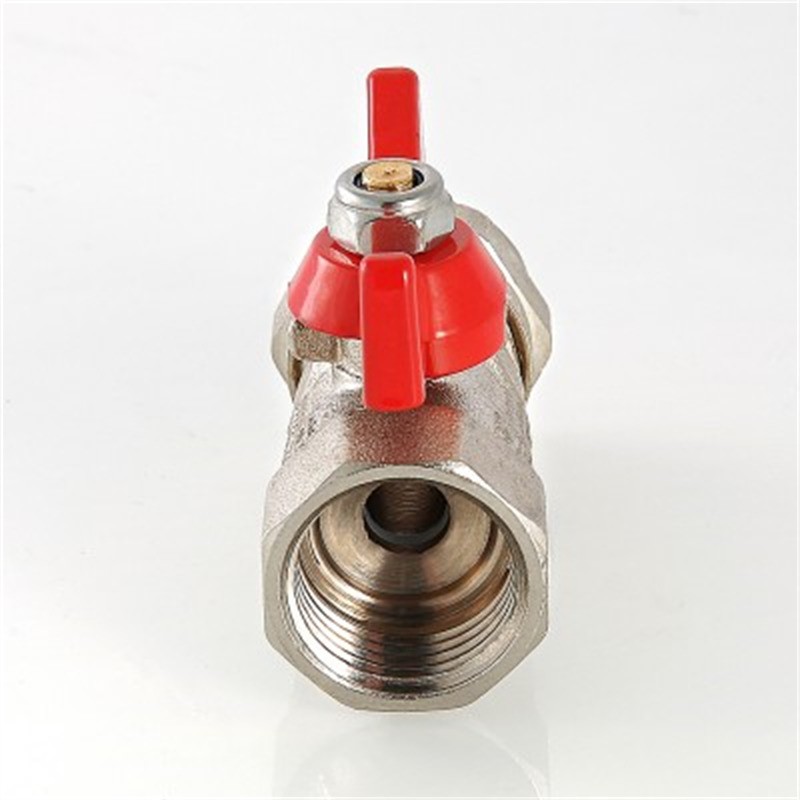

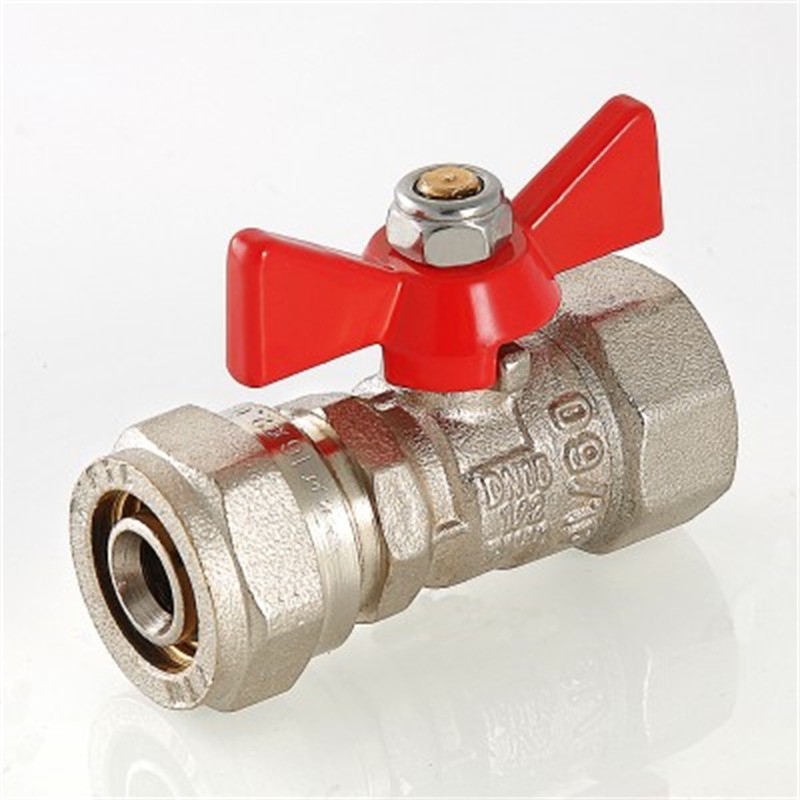

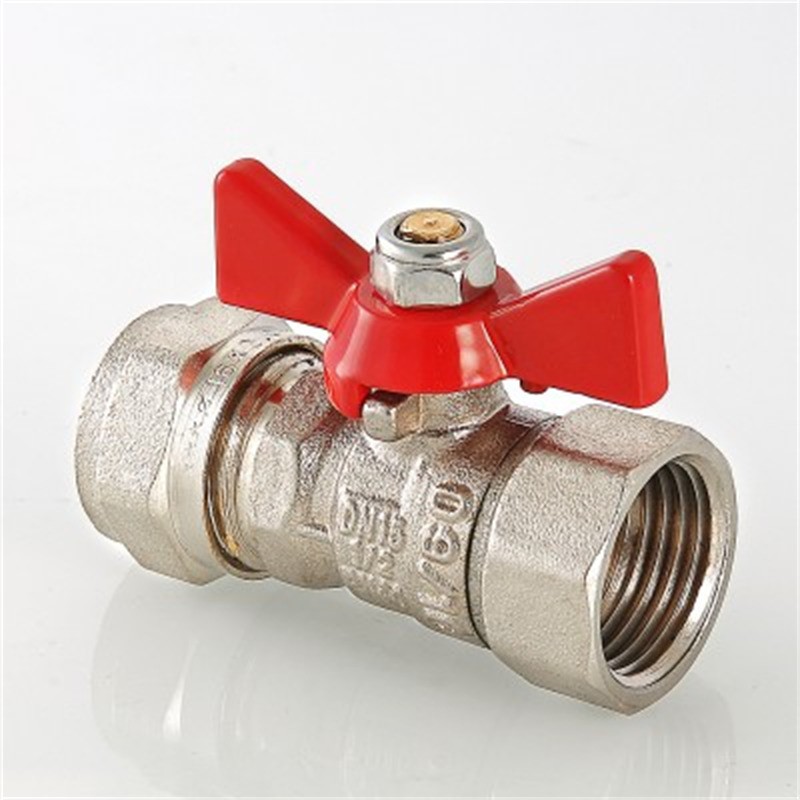

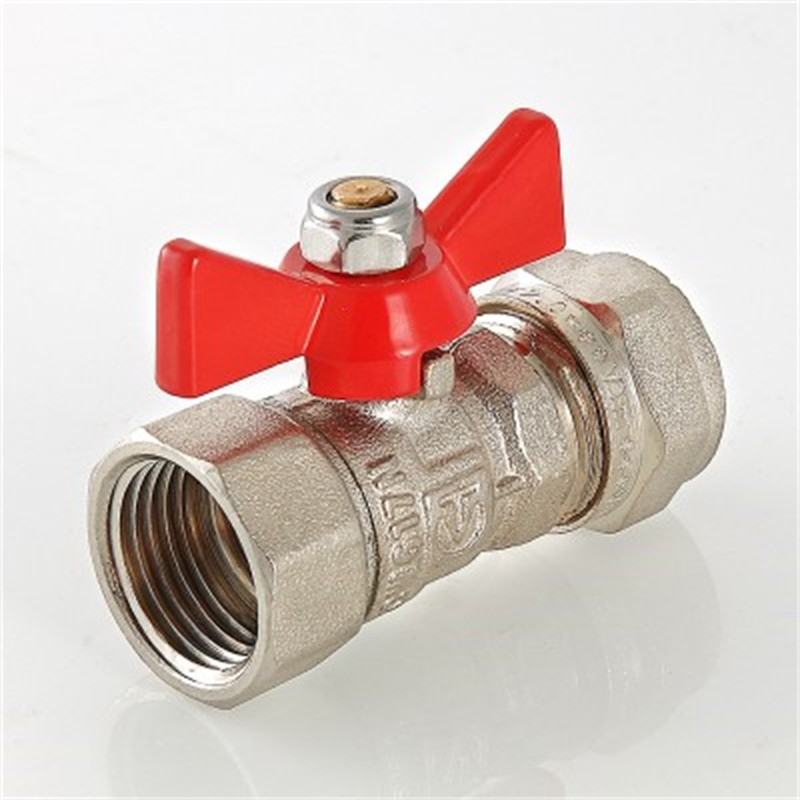

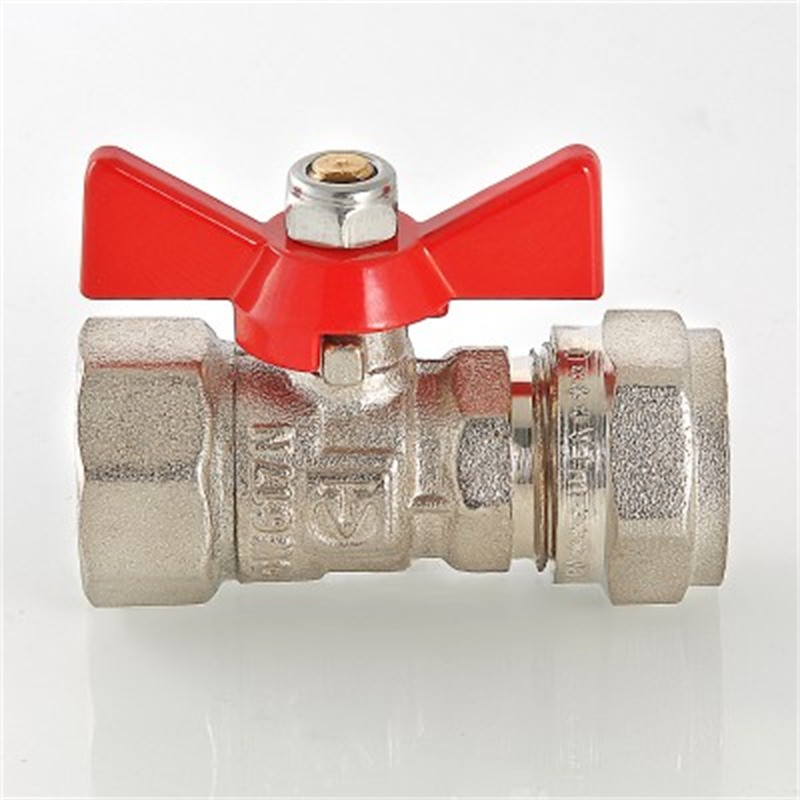

Кран шаровой с обжимным соединением VT.342.N
Краны применяются в качестве запорной арматуры на металлополимерных трубопроводах 16х2,0 в системах питьевого и хозяйственно-питьевого водоснабжения, горячего водоснабжения, отопления, сжатого воздуха, жидких углеводородов, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана.
Краны присоединяются непосредственно к металлополимерным трубам с помощью обжимного или прессового соединения, без использования дополнительных соединителей.
Краны не допускается к использованию на стояках, магистральных трубопроводах и участках систем, в которых могут возникнуть изгибающие усилия, передаваемые на корпус крана.
Использование шаровых кранов в качестве регулирующей арматуры не допускается.
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, сжатый воздух, жидкие углеводороды, а также иные жидкости, не агрессивные к материалу крана |
| Материал | Корпуса: никелированная латунь Уплотнения: PTFE |
| Температура рабочей среды | −15...+110°С |
| Рабочее давление | 0,0...2,5 МПа |
| Диаметр условного прохода | 15 мм |
| Условная пропускная способность | 2,73 м³/ч |
| Присоединение крана | G½" (резьба), 16 мм (обжим) Обжим–внутренняя резьба |
| Класс по эффективному диаметру | Редуцированный |
| Способ управления | Ручное |
| Угол поворота рукоятки | 90° |
| Средний полный ресурс | 4 000 циклов |
| Средняя полная наработка на отказ | 4 000 циклов |
| Средний полный срок службы | 15 лет |
| Ремонтопригодность | Неремонтопригоден |
| Класс герметичности затвора по ГОСТ | «А» по ГОСТ 9544-2015 |
| Габаритные размеры |
 |
| Размер | A, мм | B, мм | SW, мм | D, мм | G | Вес, кг |
| 16(2,0)х1/2 | 58 | 34 | 25 | 16 | G½" | 0,130 |
Рабочая среда:
—
горячая вода, сжатый воздух, жидкие углеводороды, а также иные жидкости, не агрессивные к материалу крана
Температура рабочей среды:
—
−15...+110°С
Рабочее давление:
—
0,0...2,5 МПа
Диаметр условного прохода:
—
15 мм
Материал корпуса:
—
никелированная латунь
Материал уплотнения:
—
PTFE
Присоединение крана:
—
G½" (резьба), 16 мм (обжим)
Пресс:
—
внутренняя резьба
Ручка:
—
бабочка
