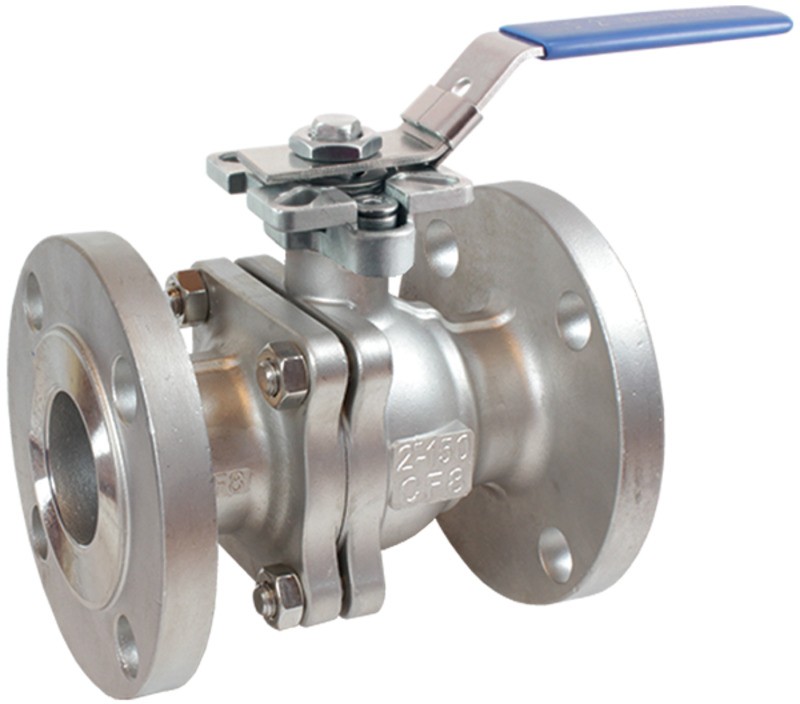

Кран шаровой фланцевый КПР-2Ф с ручным приводом (Краны ISO5211 ручные)
Новинка
Кран шаровой фланцевый с ручным приводом КПР-2Ф предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Угол полного поворота: 90°
- Долгий срок службы
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус |
| Материал | Корпуса: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°C |
| Рабочее давление | 0,0...1,6 МПа |
| Диаметр условного прохода | 15...100 мм |
| Присоединение крана | Фланцевое F½"...F4" |

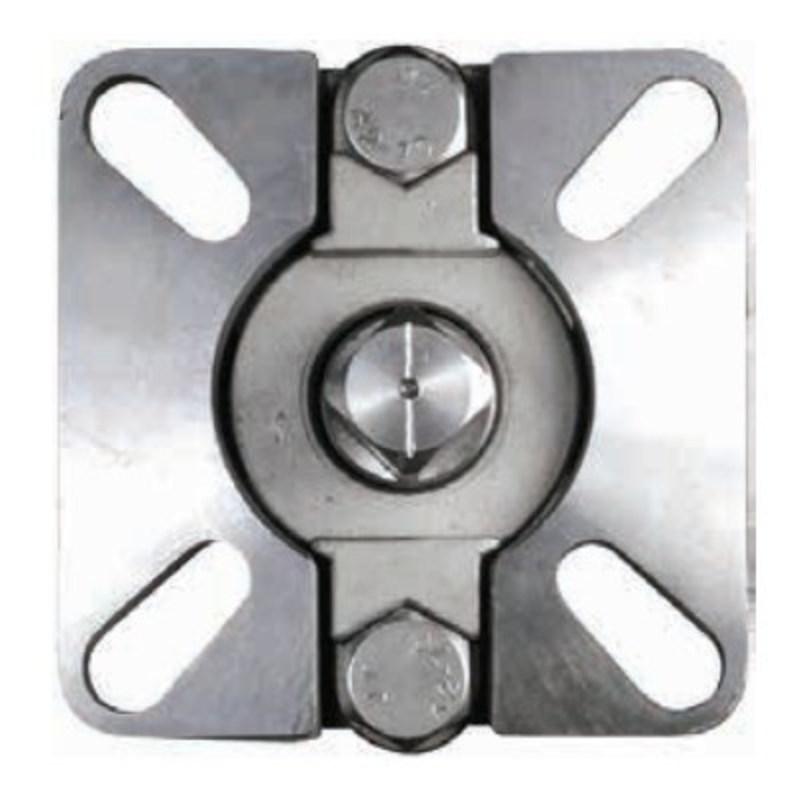

| Стандарт присоединения крана к приводу | ISO5211 |
| Модель ручного привода | ПРК2 |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Посадочный размер, мм | Вес, г |
| КПР-2Ф-015 FSP | 15 | 20 | F½" | 9×9 | 2300 |
| КПР-2Ф-020 FSP | 20 | 38 | F¾" | 9×9 | 3000 |
| КПР-2Ф-025 FSP | 25 | 69 | F1" | 11×11 | 3600 |
| КПР-2Ф-032 FSP | 32 | 93 | F1¼" | 11×11 | 4400 |
| КПР-2Ф-040 FSP | 40 | 144 | F1½" | 14×14 | 6200 |
| КПР-2Ф-050 FSP | 50 | 229 | F2" | 14×14 | 8000 |
| КПР-2Ф-065 FSP | 65 | 404 | F2½" | 17×17 | 11 100 |
| КПР-2Ф-080 FSP | 80 | 573 | F3" | 17×17 | 13 700 |
| КПР-2Ф-100 FSP | 100 | 936 | F4" | 17×17 | 17 100 |
Расшифровка обозначения на примере крана КПР-2Ф-015 XYZ:
КПР-2Ф – модель крана.
015 – Ду, мм (диаметр условного отверстия).
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Таблица выбора привода для крана КПР-2Ф
Все модификации
| Артикул | Диаметр условного прохода, мм | Модель ручного привода | Срок поставки | Стоимость |
|---|---|---|---|---|
| G84518 | 15 | ПРК2-020 | Со склада (комплектация 1..72 часа) | 8877 руб. |
| G84519 | 20 | ПРК2-020 | Со склада (комплектация 1..72 часа) | 10455 руб. |
| G84520 | 25 | ПРК2-032 | Со склада (комплектация 1..72 часа) | 14223 руб. |
| G84521 | 32 | ПРК2-032 | 120 дней | 17898 руб. |
| G84522 | 40 | ПРК2-050 | Со склада (комплектация 1..72 часа) | 22141 руб. |
| G84523 | 50 | ПРК2-050 | Со склада (комплектация 1..72 часа) | 27935 руб. |
| G84524 | 65 | ПРК2-080 | 120 дней | 42815 руб. |
| G84525 | 80 | ПРК2-080 | 120 дней | 52216 руб. |
| G84526 | 65 | ПРК2-100 | 120 дней | 42815 руб. |
| G84527 | 80 | ПРК2-100 | 120 дней | 52216 руб. |
| G84528 | 100 | ПРК2-100 | Со склада (комплектация 1..72 часа) | 59817 руб. |
| Габаритные размеры |
 |
| Модель | Размеры, мм | ||||||||||||||
| F | DN | b | C | D1 | D2 | D3 | E×E | f | H | L | M×M | K | N | n-∅ d | |
| КПР-2Ф-015 | F½" | 15 | 16 | 11 | 44 | 65 | 93 | 44×44 | 2 | 97 | 115 | 9×9 | 36 (F03) | 42 (F04) | 4-14 |
| КПР-2Ф-020 | F¾" | 20 | 18 | 14 | 57 | 75 | 104 | 44×44 | 2 | 106 | 120 | 9×9 | 36 (F03) | 42 (F04) | 4-14 |
| КПР-2Ф-025 | F1" | 25 | 18 | 11 | 67,5 | 85 | 114 | 50×50 | 2 | 117 | 124 | 11×11 | 42 (F04) | 50 (F05) | 4-14 |
| КПР-2Ф-032 | F1¼" | 32 | 16 | 12 | 78 | 102 | 141 | 49×49 | 2 | 143 | 131 | 11×11 | 42 (F04) | 50 (F05) | 4-18 |
| КПР-2Ф-040 | F1½" | 40 | 17,5 | 18 | 88 | 110 | 150 | 68×68 | 2 | 154 | 138 | 14×14 | 50 (F05) | 70 (F07) | 4-18 |
| КПР-2Ф-050 | F2" | 50 | 20 | 14 | 101 | 125 | 163 | 69×69 | 3 | 166 | 150 | 14×14 | 50 (F05) | 70 (F07) | 4-18 |
| КПР-2Ф-065 | F2½" | 65 | 18,5 | 18 | 122 | 145 | 185 | 95×95 | 3 | 193 | 170 | 17×17 | 70 (F07) | 102 (F10) | 4-18 |
| КПР-2Ф-080 | F3" | 80 | 21 | 21 | 137 | 160 | 198 | 96×96 | 3,5 | 213 | 182 | 17×17 | 70 (F07) | 102 (F10) | 8-18 |
| КПР-2Ф-100 | F4" | 100 | 20,5 | 24 | 156 | 180 | 217 | 95×95 | 3 | 246 | 191 | 17×17 | 70 (F07) | 102 (F10) | 8-18 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 17.02.2024 | 0.86 Мб |  |
Рабочая среда:
—
пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды:
—
−20...+150°С
Рабочее давление:
—
0,0...1,6 МПа
Диаметр условного прохода:
—
15...100 мм
Материал корпуса:
—
нержавеющая сталь
Материал уплотнения:
—
PTFE
Присоединение затвора:
—
фланцевое F½...F4
Стандарт присоединения крана к приводу:
—
ISO5211
Модель ручного привода:
—
ПРК2
