Кран шаровой КПР-2 с электроприводом ЭПР7У

Новинка Рекомендуем

Кран шаровой КПР-2 с электроприводом ЭПР7У рис.0

Кран шаровой КПР-2 с электроприводом ЭПР7У рис.1

Кран шаровой КПР-2 с электроприводом ЭПР7У рис.2

Кран шаровой КПР-2 с электроприводом ЭПР7У рис.3

Артикул: A8567

Сравнить

Кран шаровой с электроприводом для управления потоком рабочей среды в трубопроводе

От 39 406 руб.

Характеристики

Рабочая среда:

—

пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус

Температура рабочей среды:

—

−20...+150°С

Рабочее давление:

—

0,0…6,9 МПа (0,0…1,6 МПа — для пара)

Диаметр условного прохода:

—

15...100 мм

Материал корпуса:

—

нержавеющая сталь

Узнать о поступлении

Описание
Характеристики

Кран шаровой КПР-2 с электроприводом ЭПР7У предназначен для управления потоком рабочей среды в трубопроводе

Особенности

Аналоговый сигнал обратной связи 4...20 мА (для передачи информации о положении вала привода в систему управления)
Угол полного поворота: 90°
Долгий срок службы

Технические характеристики

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...+150°C
Рабочее давление	0,0…6,9 МПа (0,0…1,6 МПа — для пара)
Диаметр условного прохода	15...100 мм
Присоединение крана	Резьбовое G½"...G4"

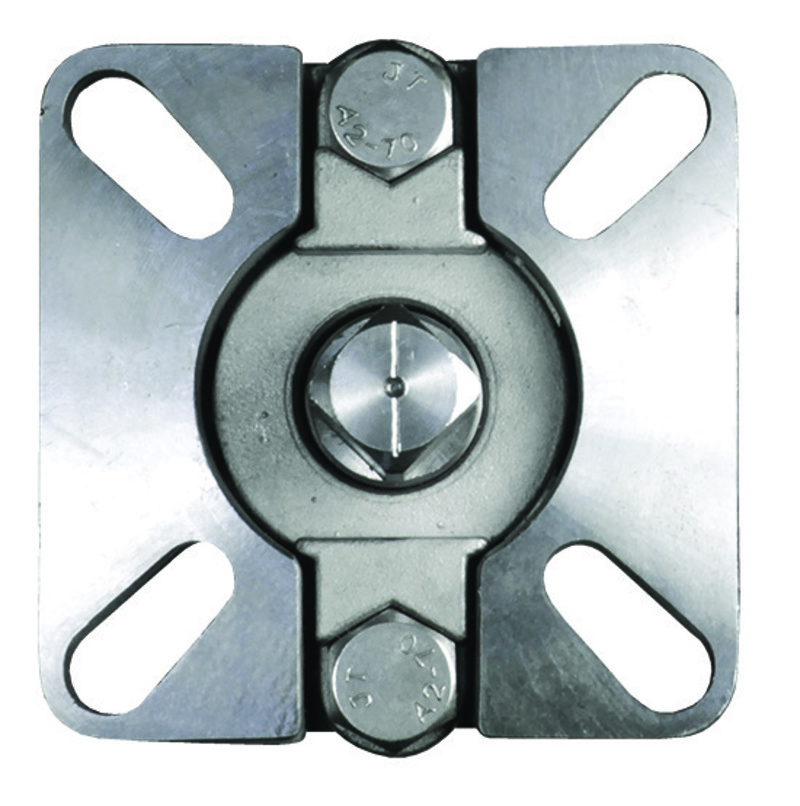

Стандарт присоединения крана к приводу	ISO5211

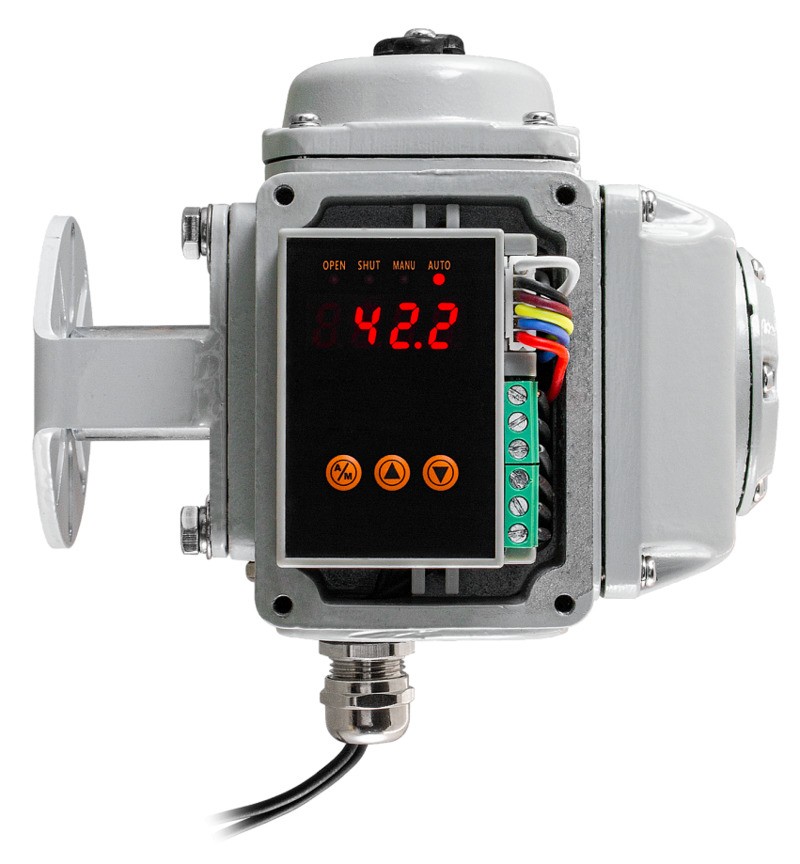

Модель электропривода	ЭПР7У
Питание электропривода	~220 В, =24 В

Модификации

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-2-015 GSP	15	20	½"	9×9	300
КПР-2-020 GSP	20	38	¾"	9×9	390
КПР-2-025 GSP	25	69	1"	11×11	720
КПР-2-032 GSP	32	93	1¼"	11×11	1030
КПР-2-040 GSP	40	144	1½"	14×14	1870
КПР-2-050 GSP	50	229	2"	14×14	1770
КПР-2-065 GSP	65	404	2½"	17×17	4010
КПР-2-080 GSP	80	573	3"	17×17	5350
КПР-2-100 GSP	100	936	4"	17×17	8420

Расшифровка обозначения на примере крана КПР-2-025 XYZ:
КПР-2 – модель крана.
025 – диаметр условного прохода в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

Таблица выбора привода для крана КПР-2

Все модификации

Артикул	Диаметр условного прохода, мм	Тип привода	Срок поставки	Стоимость
O05436	15	ЭПР7У-005	Со склада (комплектация 1..72 часа)	39406 руб.
O05437	20	ЭПР7У-005	Со склада (комплектация 1..72 часа)	39968 руб.
O05438	25	ЭПР7У-005	Со склада (комплектация 1..72 часа)	41277 руб.
O05439	32	ЭПР7У-005	Со склада (комплектация 1..72 часа)	42754 руб.
O05440	40	ЭПР7У-005	Со склада (комплектация 1..72 часа)	45170 руб.
O05441	50	ЭПР7У-005	Со склада (комплектация 1..72 часа)	47131 руб.
O05442	25	ЭПР7У-010	120 дней	46764 руб.
O05443	32	ЭПР7У-010	120 дней	48241 руб.
O05444	40	ЭПР7У-010	120 дней	50657 руб.
O05445	50	ЭПР7У-010	120 дней	52618 руб.
O05446	65	ЭПР7У-010	120 дней	61127 руб.
O05447	80	ЭПР7У-010	120 дней	68267 руб.

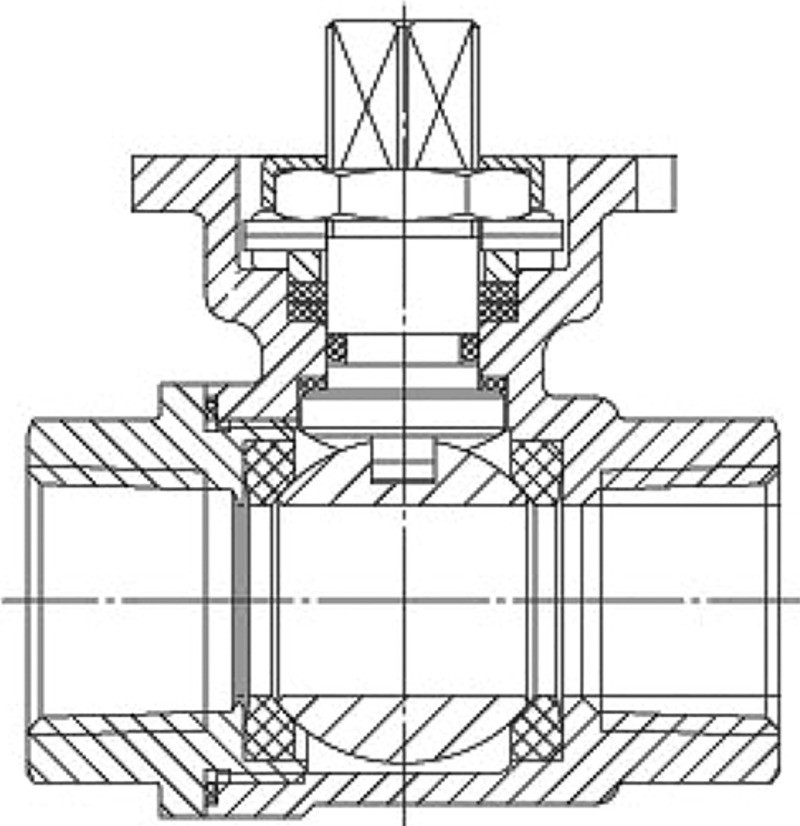

Габаритные размеры

Модель	DN	G	Размеры, мм
Модель	DN	G	A1	С	E×E	H	h	L	M×M	∅N	∅K
КПР-2-015	15	½"	66	36	44,5×44,5	35	13	6	9×9	36 (F03)	42 (F04)
КПР-2-020	20	¾"	77	40,5	44,5×44,5	45	12	70	9×9	36 (F03)	42 (F04)
КПР-2-025	25	1"	87	50	51×51	53	14	79,5	11×11	42 (F04)	50 (F05)
КПР-2-032	32	1¼"	106	70	51×51	61	11,5	96	11×11	42 (F04)	50 (F05)
КПР-2-040	40	1½"	123	68	70×70	68	16	106	14×14	50 (F05)	70 (F07)
КПР-2-050	50	2"	140	87,5	68,5×68,5	78	17	120	14×14	50 (F05)	70 (F07)
КПР-2-065	65	2½"	176	116	96×96	98	21	145	17×17	70 (F07)	102 (F10)
КПР-2-080	80	3"	193	134	95×95	105	20,5	167	17×17	70 (F07)	102 (F10)
КПР-2-080	100	4"	225	163	95,5×95,5	125	21	203	17×17	70 (F07)	102 (F10)
