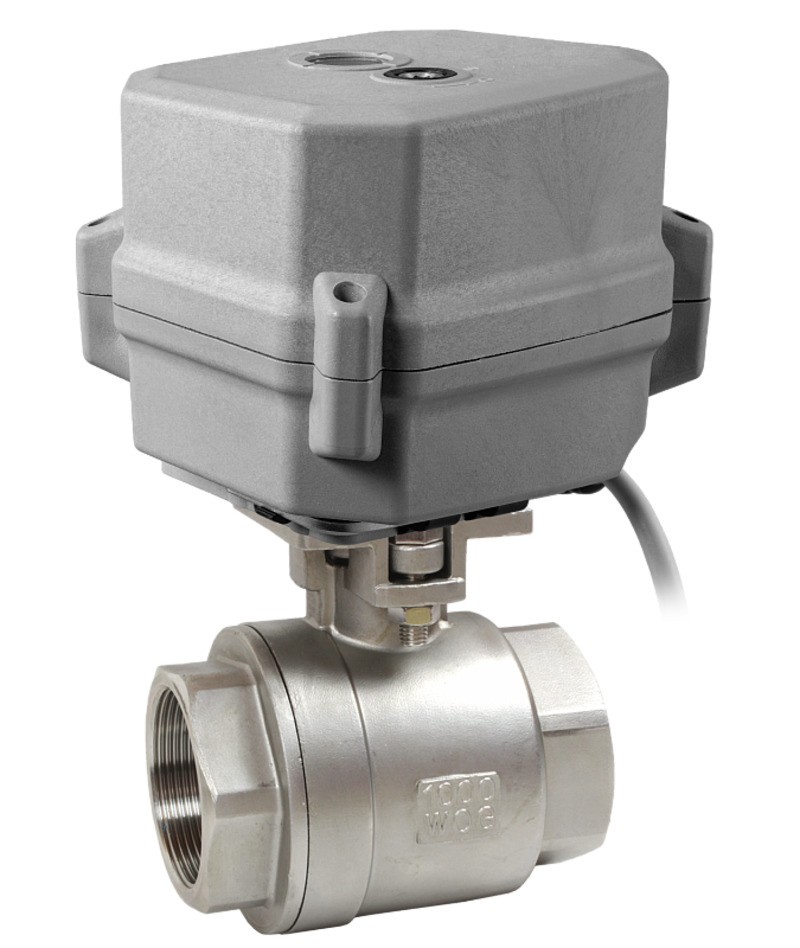

Кран шаровой КПР-3 с электроприводом ЭПР3
Новинка
Кран шаровой КПР-3 с электроприводом ЭПР3 предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Угол полного поворота: 90°
- Долгий срок службы
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус |
| Материал | Корпуса: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°C |
| Рабочее давление | 0,0…6,9 МПа |
| Диаметр условного прохода | 15...25 мм |
| Присоединение крана | Резьбовое G½"...G1" |

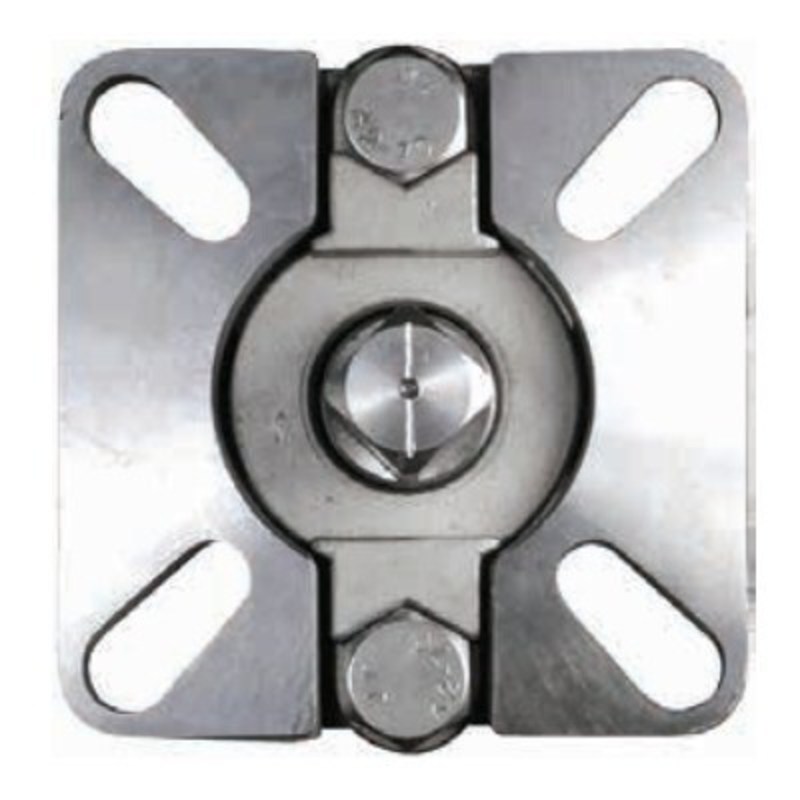

| Стандарт присоединения крана к приводу | ISO5211 |
| Модель электропривода | ЭПР3 |
| Питание электропривода | ~110...230 В или =12...24 В, ~24 В |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Посадочный размер, мм | Вес, г |
| КПР-3-015 GSP | 15 | 20 | ½" | 9×9 | 580 |
| КПР-3-020 GSP | 20 | 38 | ¾" | 9×9 | 640 |
| КПР-3-025 GSP | 25 | 69 | 1" | 11×11 | 960 |
Расшифровка обозначения на примере крана КПР-3-025 XYZ:
КПР-3 – модель крана.
025 – Ду, мм (диаметр условного отверстия).
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Таблица выбора привода для крана КПР-3

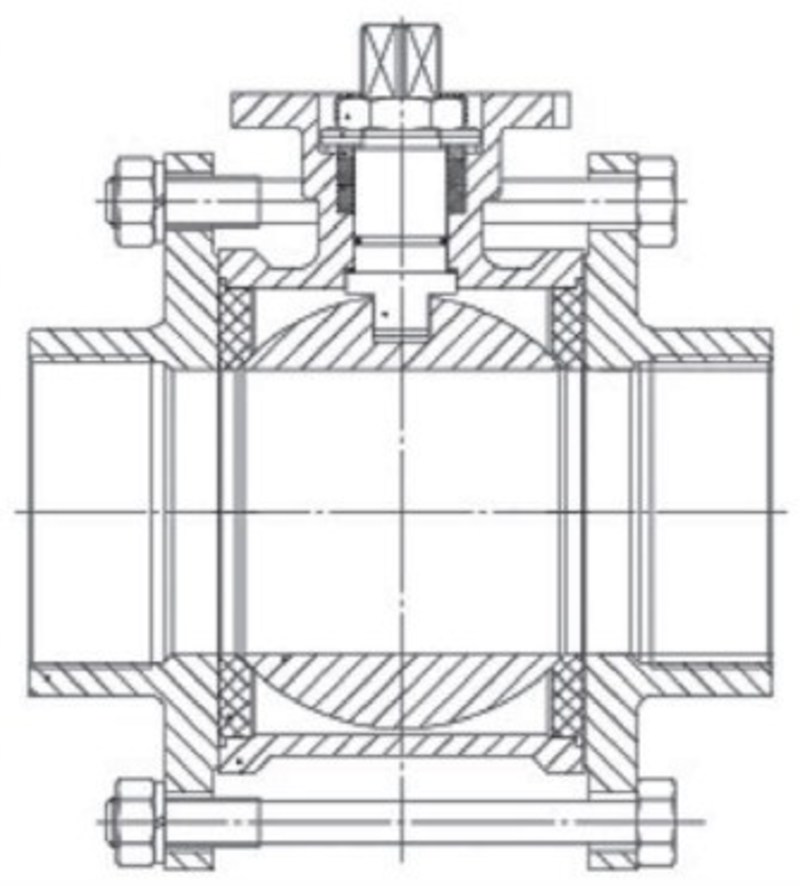

| Габаритные размеры |
 |
| Модель | Размеры, мм | ||||||||||
| G | DN | A1 | C | E×E | H | h | L | M×M | ∅ N | ∅ K | |
| КПР-3-015 | ½" | 15 | 74 | 49 | 44×44 | 39 | 10 | 75 | 9×9 | 36 (F03) | 42 (F04) |
| КПР-3-020 | ¾" | 20 | 83 | 56 | 44×44 | 43 | 14 | 75 | 9×9 | 36 (F03) | 42 (F04) |
| КПР-3-025 | 1" | 25 | 96 | 69 | 50×50 | 52 | 14 | 81 | 11×11 | 42 (F04) | 50 (F05) |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 20.02.2024 | 0.93 Мб |  |
Рабочая среда:
—
вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды:
—
−20...+150°С
Рабочее давление:
—
0,0…6,9 МПа
Диаметр условного прохода:
—
15...25 мм
Материал корпуса:
—
нержавеющая сталь
Материал уплотнения:
—
PTFE
Присоединение:
—
резьбовое G½...G1
Стандарт присоединения крана к приводу:
—
ISO5211
Модель электропривода:
—
ЭПР3
Питание электропривода:
—
~110...230 В или =12...24 В, ~24 В
