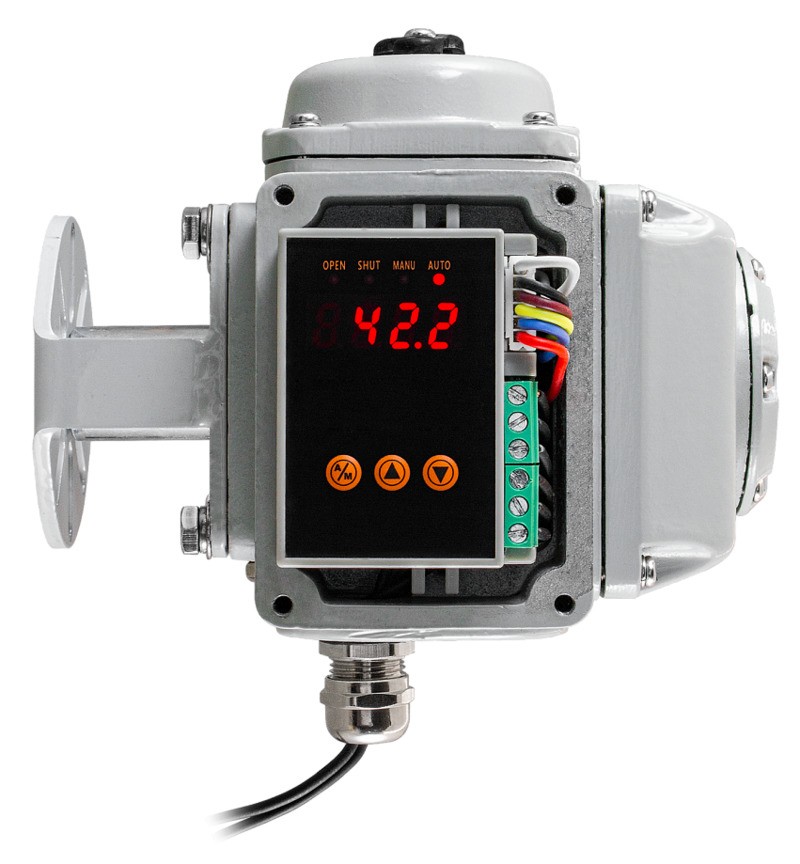

Кран шаровой КПР-3 с электроприводом ЭПР7У
Новинка
Кран шаровой КПР-3 с электроприводом ЭПР7У предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Аналоговый сигнал обратной связи 4...20 мА (для передачи информации о положении вала привода в систему управления)
- Угол полного поворота: 90°
- Долгий срок службы
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус |
| Материал | Корпуса: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°C |
| Рабочее давление | 0,0…6,9 МПа |
| Диаметр условного прохода | 15...100 мм |
| Присоединение крана | Резьбовое G½"...G4" |

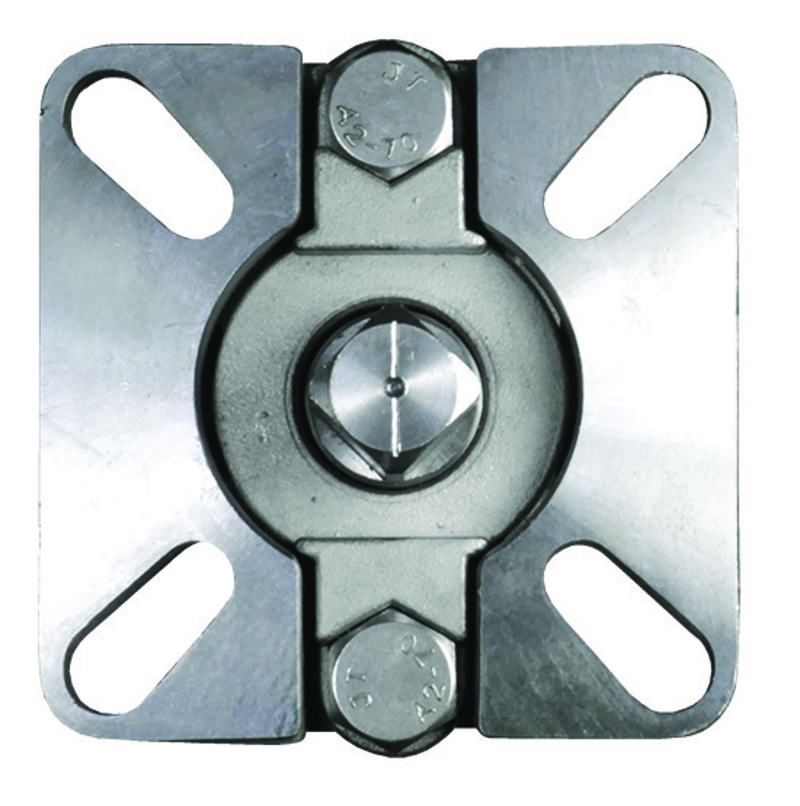

| Стандарт присоединения крана к приводу | ISO5211 |
| Модель электропривода | ЭПР7У |
| Питание электропривода | ~220 В, =24 В |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Посадочный размер, мм | Вес, г |
| КПР-3-015 GSP | 15 | 20 | ½" | 9×9 | 580 |
| КПР-3-020 GSP | 20 | 38 | ¾" | 9×9 | 640 |
| КПР-3-025 GSP | 25 | 69 | 1" | 11×11 | 960 |
| КПР-3-032 GSP | 32 | 93 | 1¼" | 11×11 | 1700 |
| КПР-3-040 GSP | 40 | 144 | 1½" | 14×14 | 1950 |
| КПР-3-050 GSP | 50 | 229 | 2" | 14×14 | 2560 |
| КПР-3-065 GSP | 65 | 404 | 2½" | 17×17 | 5270 |
| КПР-3-080 GSP | 80 | 573 | 3" | 17×17 | 7680 |
| КПР-3-100 GSP | 100 | 936 | 4" | 17×17 | 13110 |
Расшифровка обозначения на примере крана КПР-3-025 XYZ:
КПР-3 – модель крана.
025 – Ду, мм (диаметр условного отверстия).
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Таблица выбора привода для крана КПР-3
Все модификации
| Артикул | Диаметр условного прохода, мм | Питание электропривода | Модель электропривода ~220 В | Модель электропривода =24 В | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| O45270 | 15 | =24 В | Нет | ЭПР7У-005 | 120 дней | 40325 руб. |
| O45271 | 20 | =24 В | Нет | ЭПР7У-005 | 120 дней | 40816 руб. |
| O45272 | 25 | =24 В | Нет | ЭПР7У-005 | 120 дней | 42312 руб. |
| O45273 | 32 | =24 В | Нет | ЭПР7У-005 | 120 дней | 44558 руб. |
| O45274 | 40 | =24 В | Нет | ЭПР7У-005 | 120 дней | 46913 руб. |
| O45275 | 50 | =24 В | Нет | ЭПР7У-005 | 120 дней | 50052 руб. |
| O45276 | 25 | =24 В | Нет | ЭПР7У-010 | 120 дней | 47799 руб. |
| O45277 | 32 | =24 В | Нет | ЭПР7У-010 | 120 дней | 50045 руб. |
| O45278 | 40 | =24 В | Нет | ЭПР7У-010 | 120 дней | 52400 руб. |
| O45279 | 50 | =24 В | Нет | ЭПР7У-010 | 120 дней | 55539 руб. |
| O45280 | 65 | =24 В | Нет | ЭПР7У-010 | 120 дней | 66665 руб. |
| O45281 | 80 | =24 В | Нет | ЭПР7У-010 | 120 дней | 75752 руб. |
| O45282 | 40 | =24 В | Нет | ЭПР7У-025 | 120 дней | 69490 руб. |
| O45283 | 50 | =24 В | Нет | ЭПР7У-025 | 120 дней | 72629 руб. |
| O45284 | 65 | =24 В | Нет | ЭПР7У-025 | 120 дней | 83755 руб. |
| O45285 | 80 | =24 В | Нет | ЭПР7У-025 | 120 дней | 92842 руб. |
| O45286 | 100 | =24 В | Нет | ЭПР7У-025 | 120 дней | 113887 руб. |
| O45287 | 15 | ~220 В | ЭПР7У-005 | Нет | 120 дней | 40325 руб. |
| O45288 | 20 | ~220 В | ЭПР7У-005 | Нет | 120 дней | 40816 руб. |
| O45289 | 25 | ~220 В | ЭПР7У-005 | Нет | 120 дней | 42312 руб. |
| O45290 | 32 | ~220 В | ЭПР7У-005 | Нет | 120 дней | 44558 руб. |
| O45291 | 40 | ~220 В | ЭПР7У-005 | Нет | 120 дней | 46913 руб. |
| O45292 | 50 | ~220 В | ЭПР7У-005 | Нет | 120 дней | 50052 руб. |
| O45293 | 25 | ~220 В | ЭПР7У-010 | Нет | 120 дней | 47799 руб. |
| O45294 | 32 | ~220 В | ЭПР7У-010 | Нет | 120 дней | 50045 руб. |
| O45295 | 40 | ~220 В | ЭПР7У-010 | Нет | 120 дней | 52400 руб. |
| O45296 | 50 | ~220 В | ЭПР7У-010 | Нет | 120 дней | 55539 руб. |
| O45297 | 65 | ~220 В | ЭПР7У-010 | Нет | 120 дней | 66665 руб. |
| O45298 | 80 | ~220 В | ЭПР7У-010 | Нет | 120 дней | 75752 руб. |
| O45299 | 40 | ~220 В | ЭПР7У-025 | Нет | 120 дней | 63286 руб. |
| O45300 | 50 | ~220 В | ЭПР7У-025 | Нет | 120 дней | 66425 руб. |
| O45301 | 65 | ~220 В | ЭПР7У-025 | Нет | 120 дней | 77551 руб. |
| O45302 | 80 | ~220 В | ЭПР7У-025 | Нет | 120 дней | 86638 руб. |
| O45303 | 100 | ~220 В | ЭПР7У-025 | Нет | 120 дней | 107683 руб. |

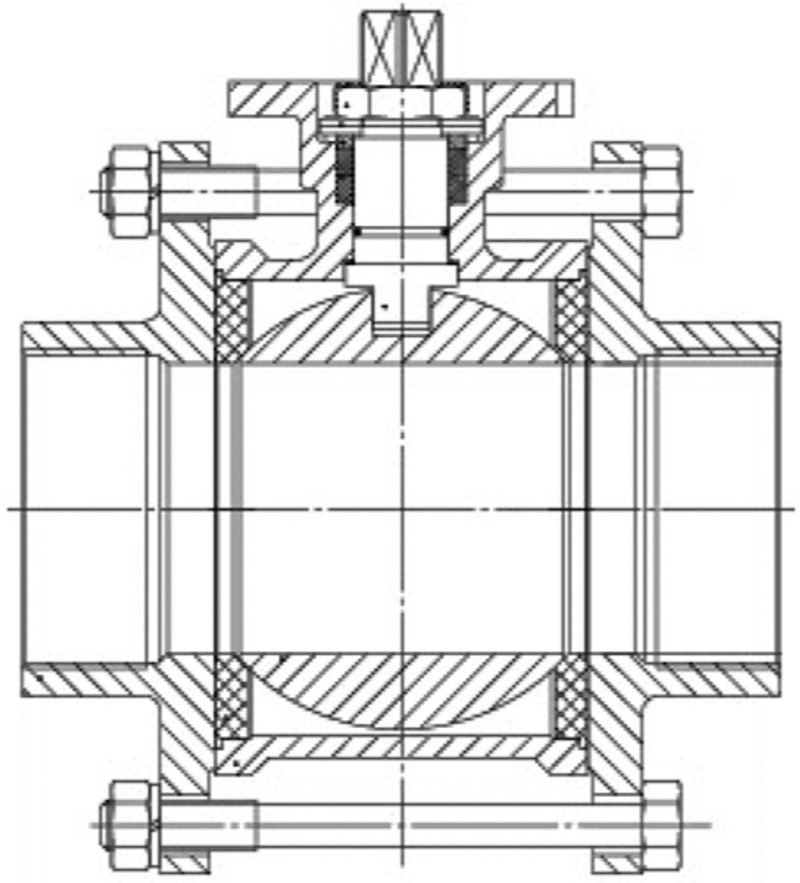

| Габаритные размеры |
 |
| Модель | Размеры, мм | ||||||||||
| DN | G | A1 | C | E×E | H | h | L | M×M | ∅ N | ∅ K | |
| КПР-3-015 | 15 | ½" | 74 | 49 | 44×44 | 39 | 10 | 75 | 9×9 | 36 (F03) | 42 (F04) |
| КПР-3-020 | 20 | ¾" | 83 | 56 | 44×44 | 43 | 14 | 75 | 9×9 | 36 (F03) | 42 (F04) |
| КПР-3-025 | 25 | 1" | 96 | 69 | 50×50 | 52 | 14 | 81 | 11×11 | 42 (F04) | 50 (F05) |
| КПР-3-032 | 32 | 1¼" | 114 | 72 | 50×50 | 67 | 12 | 98 | 11×11 | 42 (F04) | 50 (F05) |
| КПР-3-040 | 40 | 1½" | 130 | 82,5 | 68×68 | 72 | 18 | 111 | 14×14 | 50 (F05) | 70 (F07) |
| КПР-3-050 | 50 | 2" | 141 | 91 | 69×69 | 77 | 17 | 126 | 14×14 | 50 (F05) | 70 (F07) |
| КПР-3-065 | 65 | 2½" | 175 | 117 | 95×95 | 95 | 23 | 184 | 17×17 | 70 (F07) | 102 (F10) |
| КПР-3-080 | 80 | 3" | 204 | 144 | 96×96 | 110 | 30 | 203 | 17×17 | 70 (F07) | 102 (F10) |
| КПР-3-100 | 100 | 4" | 245 | 222 | 95×95 | 125 | 25 | 240 | 17×17 | 70 (F07) | 102 (F10) |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 20.02.2024 | 0.93 Мб |  |
Рабочая среда:
—
вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды:
—
−20...+150°С
Рабочее давление:
—
0,0…6,9 МПа
Диаметр условного прохода:
—
15...100 мм
Материал корпуса:
—
нержавеющая сталь
Материал уплотнения:
—
PTFE
Присоединение:
—
резьбовое G½...G4
Стандарт присоединения крана к приводу:
—
ISO5211
Модель электропривода:
—
ЭПР7У
Управление:
—
аналоговым токовым сигналом 4..20 мА
Питание электропривода:
—
~220 В, =24 В
