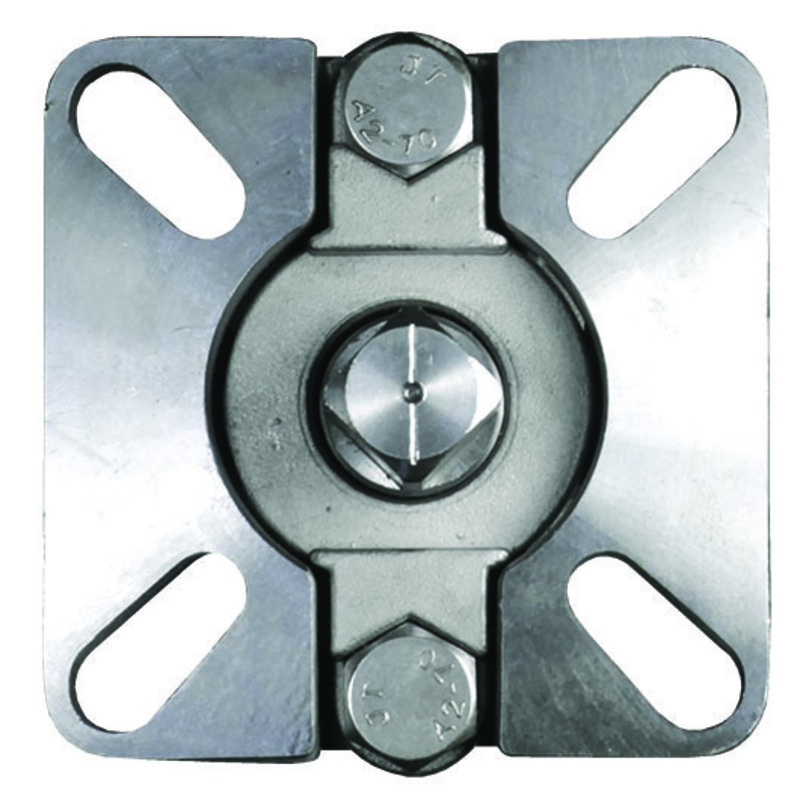

Кран шаровой трехходовой КПР-Т3-L (L-тип) с электроприводом ЭПР3
Новинка
Кран шаровой трехходовой КПР-Т3-L с электроприводом ЭПР3 предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Угол полного поворота: 90°
- Долгий срок службы
Технические характеристики
| Параметр | Значение |
| Тип крана | L (переключающий) |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус |
| Материал | Корпуса: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°C |
| Рабочее давление | 0,0…6,9 МПа (0,0…1,6 МПа — для пара) |
| Диаметр условного прохода | 15 мм, 20 мм |
| Присоединение крана | Резьбовое G½"...G¾" |
| Стандарт присоединения крана к приводу | ISO5211 |
| Модель электропривода | ЭПР3 |
| Питание электропривода | ~110...230 В или =12...24 В, ~24 В |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Посадочный размер, мм | Вес, г |
| КПР-Т3-L-015/11-GSP | 15 | 20 | ½" | 9×9 | 480 |
| КПР-Т3-L-020/14-GSP | 20 | 38 | ¾" | 9×9 | 680 |
Расшифровка обозначения на примере крана КПР-Т3-L-015/11-XYZ:
КПР-Т3 – модель крана.
L – тип крана, переключающиий
015 – диаметр условного прохода.
11 – эффективный диаметр в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Таблица выбора привода для крана КПР-Т3-L
| Схема работы | ||
 А. Вход В. Выход С. Выход | ||
 | Положение 1: перекрыт выход C, поток движется в направлении A-B. | |
 | Положение 2: перекрыт выход B, поток движется в направлении A-C | |
| Габаритные размеры |
 |

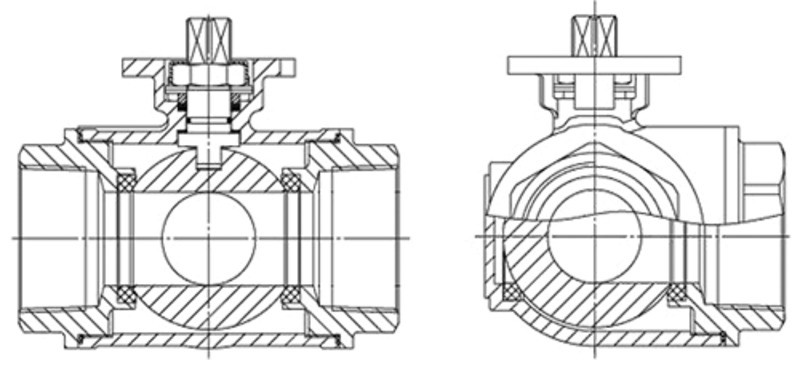

| 1. Корпус крана. 2, 3, 5, 6. Уплотнения. 4. Прокладка. 7. Шток. 8. Гайка. 9. Шар. |
| Модель | Ду | Дэф, мм | G | Размеры, мм | |||||||||
| A1 | E×E | H | h | L | L1 | L2 | M×M | ∅N | ∅K | ||||
| КПР-Т3-L-015/11 | 15 | 11 | ½" | 67 | 44×44 | 37 | 14 | 72 | 35 | 58 | 9×9 | 36 (F03) | 42 (F04) |
| КПР-Т3-L-020/14 | 20 | 14 | ¾" | 77,5 | 44×44 | 41 | 15 | 83,5 | 42 | 61 | 9×9 | 36 (F03) | 42 (F04) |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 20.02.2024 | 0.91 Мб |  |
Тип:
—
переключающий (L-тип)
Рабочая среда:
—
пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды:
—
−20...+150°С
Рабочее давление:
—
0,0…6,9 МПа (0,0…1,6 МПа — для пара)
Диаметр условного прохода:
—
15 мм, 20 мм
Материал корпуса:
—
нержавеющая сталь
Материал уплотнения:
—
PTFE
Присоединение:
—
резьбовое G½...G¾
Стандарт присоединения крана к приводу:
—
ISO5211
Модель электропривода:
—
ЭПР3
Питание электропривода:
—
~110...230 В или =12...24 В, ~24 В
