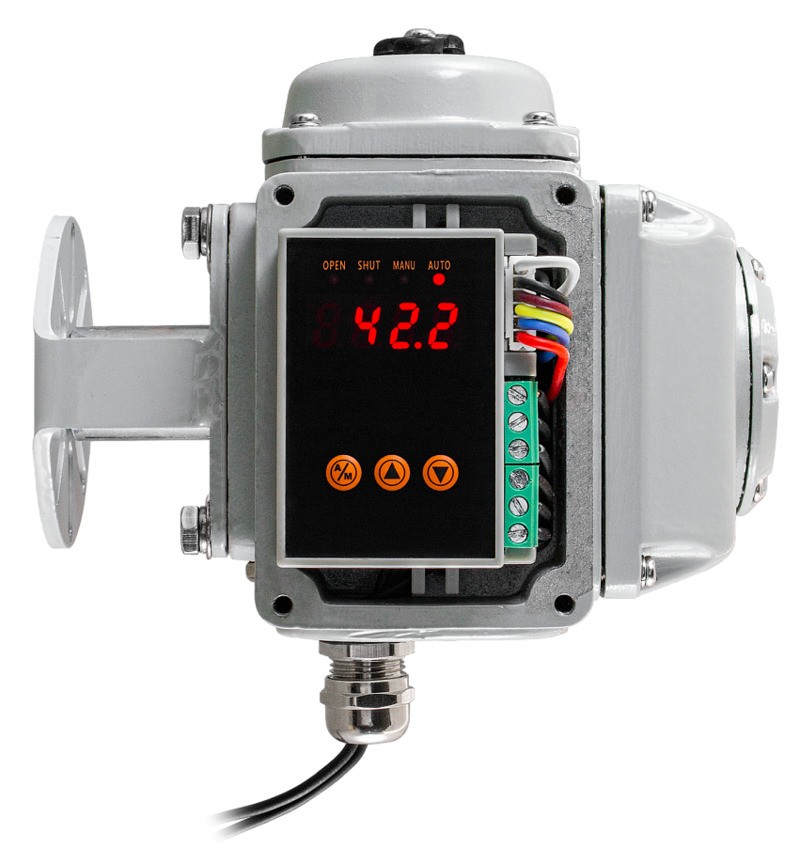

Кран шаровой трехходовой КПР-Т3-L (L-тип) с электроприводом ЭПР7У
Новинка
Кран шаровой трехходовой КПР-Т3-L с электроприводом ЭПР7У предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Аналоговый сигнал обратной связи 4...20 мА (для передачи информации о положении вала привода в систему управления)
- Угол полного поворота: 90°
- Долгий срок службы
Технические характеристики
| Параметр | Значение |
| Тип крана | L (переключающий) |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус |
| Материал | Корпуса: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°C |
| Рабочее давление | 0,0…6,9 МПа (0,0…1,6 МПа — для пара) |
| Диаметр условного прохода | 15...50 мм |
| Присоединение крана | Резьбовое G½"...G2" |

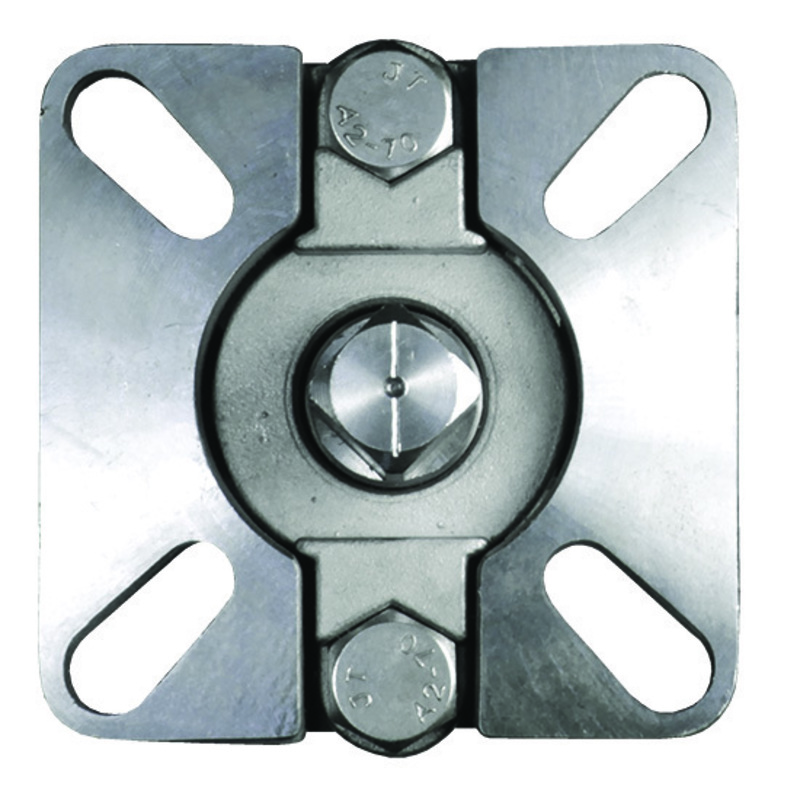

| Стандарт присоединения крана к приводу | ISO5211 |
| Модель электропривода | ЭПР7У |
| Питание электропривода | ~220 В, =24 В |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Посадочный размер, мм | Вес, г |
| КПР-Т3-L-015/11-GSP | 15 | 20 | ½" | 9×9 | 480 |
| КПР-Т3-L-020/14-GSP | 20 | 38 | ¾" | 9×9 | 680 |
| КПР-Т3-L-025/17-GSP | 25 | 69 | 1" | 11×11 | 930 |
| КПР-Т3-L-032/22-GSP | 32 | 93 | 1¼" | 11×11 | 2010 |
| КПР-Т3-L-040/28-GSP | 40 | 144 | 1½" | 14×14 | 3270 |
| КПР-Т3-L-050/35-GSP | 50 | 229 | 2" | 14×14 | 4320 |
Расшифровка обозначения на примере крана КПР-Т3-L-025/17-XYZ:
КПР-Т3 – модель крана.
L – тип крана, переключающиий
025 – диаметр условного прохода.
17 – эффективный диаметр в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Таблица выбора привода для крана КПР-Т3-L
Все модификации
| Артикул | Диаметр условного прохода, мм | Питание электропривода | Модель электропривода ~220 В | Модель электропривода =24 В | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| O45001 | 15 | =24 В | Нет | ЭПР7У-005 | Со склада (комплектация 1..72 часа) | 40820 руб. |
| O45002 | 20 | =24 В | Нет | ЭПР7У-005 | Со склада (комплектация 1..72 часа) | 41933 руб. |
| O45003 | 25 | =24 В | Нет | ЭПР7У-005 | Со склада (комплектация 1..72 часа) | 44772 руб. |
| O45004 | 32 | =24 В | Нет | ЭПР7У-005 | Со склада (комплектация 1..72 часа) | 48462 руб. |
| O45005 | 25 | =24 В | Нет | ЭПР7У-010 | Со склада (комплектация 1..72 часа) | 50259 руб. |
| O45006 | 32 | =24 В | Нет | ЭПР7У-010 | Со склада (комплектация 1..72 часа) | 53949 руб. |
| O45007 | 40 | =24 В | Нет | ЭПР7У-010 | Со склада (комплектация 1..72 часа) | 59315 руб. |
| O45008 | 50 | =24 В | Нет | ЭПР7У-010 | Со склада (комплектация 1..72 часа) | 64535 руб. |
| O45009 | 40 | =24 В | Нет | ЭПР7У-025 | 120 дней | 76405 руб. |
| O45010 | 50 | =24 В | Нет | ЭПР7У-025 | 120 дней | 81625 руб. |
| O45011 | 15 | ~220 В | ЭПР7У-005 | Нет | Со склада (комплектация 1..72 часа) | 40820 руб. |
| O45012 | 20 | ~220 В | ЭПР7У-005 | Нет | Со склада (комплектация 1..72 часа) | 41933 руб. |
| O45013 | 25 | ~220 В | ЭПР7У-005 | Нет | Со склада (комплектация 1..72 часа) | 44772 руб. |
| O45014 | 32 | ~220 В | ЭПР7У-005 | Нет | Со склада (комплектация 1..72 часа) | 48462 руб. |
| O45015 | 25 | ~220 В | ЭПР7У-010 | Нет | 120 дней | 50259 руб. |
| O45016 | 32 | ~220 В | ЭПР7У-010 | Нет | 120 дней | 53949 руб. |
| O45017 | 40 | ~220 В | ЭПР7У-010 | Нет | 120 дней | 59315 руб. |
| O45018 | 50 | ~220 В | ЭПР7У-010 | Нет | 120 дней | 64535 руб. |
| O45019 | 40 | ~220 В | ЭПР7У-025 | Нет | 120 дней | 70201 руб. |
| O45020 | 50 | ~220 В | ЭПР7У-025 | Нет | 120 дней | 75421 руб. |
| Схема работы | ||
 А. Вход В. Выход С. Выход | ||
 | Положение 1: перекрыт выход C, поток движется в направлении A-B. | |
 | Положение 2: перекрыт выход B, поток движется в направлении A-C | |
| Габаритные размеры |
 |
| 1. Корпус крана. 2, 3, 5, 6. Уплотнения. 4. Прокладка. 7. Шток. 8. Гайка. 9. Шар. |
| Модель | Ду | Дэф, мм | G | Размеры, мм | |||||||||
| A1 | E×E | H | h | L | L1 | L2 | M×M | ∅N | ∅K | ||||
| КПР-Т3-L-015/17 | 15 | 11 | ½" | 67 | 44×44 | 37 | 14 | 72 | 35 | 58 | 9×9 | 36 (F03) | 42 (F04) |
| КПР-Т3-L-020/17 | 20 | 14 | ¾" | 77,5 | 44×44 | 41 | 15 | 83,5 | 42 | 61 | 9×9 | 36 (F03) | 42 (F04) |
| КПР-Т3-L-025/17 | 25 | 17 | 1" | 83 | 48×48 | 49 | 12 | 89 | 45 | 68 | 11×11 | 42 (F04) | 50 (F05) |
| КПР-Т3-L-032/22 | 32 | 22 | 1¼" | 100 | 48×48 | 56 | 12 | 128 | 64 | 97 | 11×11 | 42 (F04) | 50 (F05) |
| КПР-Т3-L-040/28 | 40 | 28 | 1½" | 131 | 71×71 | 70 | 22 | 124 | 65 | 102,5 | 14×14 | 50 (F05) | 70 (F07) |
| КПР-Т3-L-050/35 | 50 | 35 | 2" | 138 | 71×71 | 75 | 17 | 149 | 83 | 120 | 14×14 | 50 (F05) | 70 (F07) |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 20.02.2024 | 0.91 Мб |  |
Тип:
—
переключающий (L-тип)
Рабочая среда:
—
пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды:
—
−20...+150°С
Рабочее давление:
—
0,0…6,9 МПа (0,0…1,6 МПа — для пара)
Диаметр условного прохода:
—
15...50 мм
Материал корпуса:
—
нержавеющая сталь
Материал уплотнения:
—
PTFE
Присоединение:
—
резьбовое G½...G2
Стандарт присоединения крана к приводу:
—
ISO5211
Модель электропривода:
—
ЭПР7У
Питание электропривода:
—
~220 В, =24 В
Управление:
—
аналоговым токовым сигналом 4..20 мА
