Кран шаровой трехходовой КПР-Т3-Т (T-тип) с электроприводом ЭПР7У
Новинка

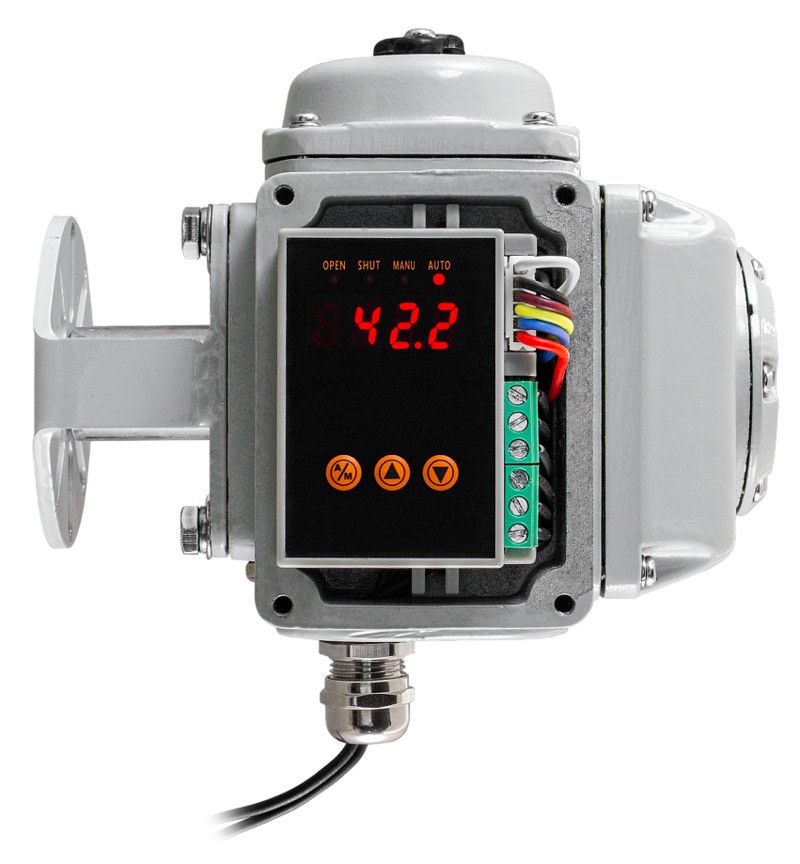

Кран шаровой трехходовой КПР-Т3-Т с электроприводом ЭПР7У предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Универсальный тип (T-тип) позволяет использовать кран и как переключающий, и как смесительный
- Аналоговый сигнал обратной связи 4...20 мА (для передачи информации о положении вала привода в систему управления)
- Угол полного поворота: 90°
- Долгий срок службы
Технические характеристики
| Параметр | Значение |
| Тип крана | Т (универсальный) |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус |
| Материал | Корпуса: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°C |
| Рабочее давление | 0,0…6,9 МПа (0,0…1,6 МПа — для пара) |
| Диаметр условного прохода | 15...50 мм |
| Присоединение крана | Резьбовое G½"...G2" |

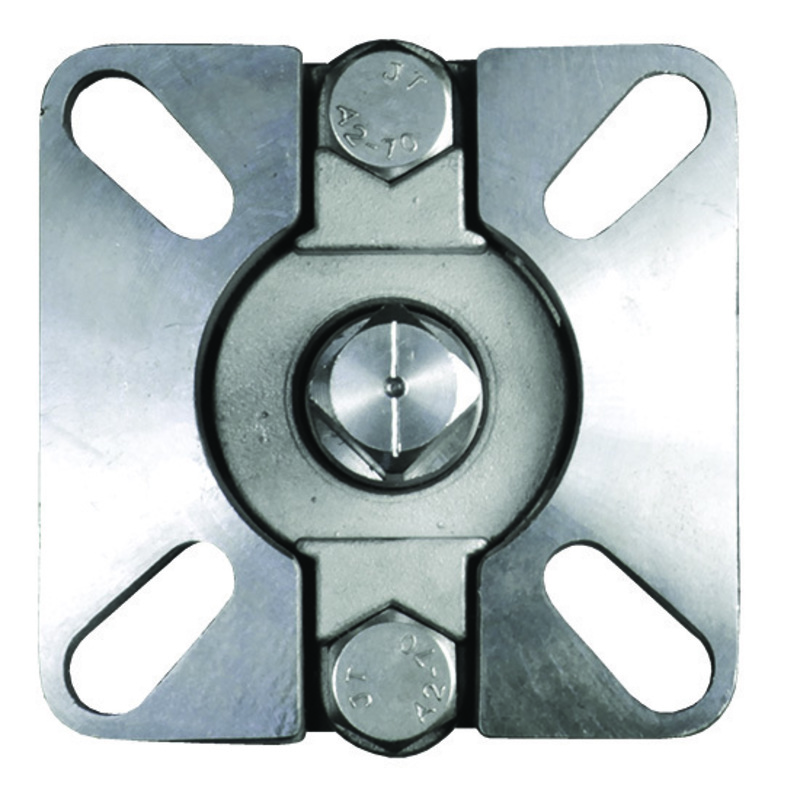

| Стандарт присоединения крана к приводу | ISO5211 |
| Модель электропривода | ЭПР7У |
| Питание электропривода | ~220 В, =24 В |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Посадочный размер, мм | Вес, г |
| КПР-Т3-Т-015/12-GSP | 15 | 20 | ½" | 9×9 | 480 |
| КПР-Т3-Т-020/15-GSP | 20 | 38 | ¾" | 9×9 | 680 |
| КПР-Т3-Т-025/18-GSP | 25 | 69 | 1" | 11×11 | 1030 |
| КПР-Т3-Т-032/25-GSP | 32 | 93 | 1¼" | 11×11 | 1950 |
| КПР-Т3-Т-040/32-GSP | 40 | 144 | 1½" | 14×14 | 3270 |
| КПР-Т3-Т-050/38-GSP | 50 | 229 | 2" | 14×14 | 4320 |
Расшифровка обозначения на примере крана КПР-Т3-Т-025/18-XYZ:
КПР-Т3 – модель крана.
T – тип крана, универсальный.
025 – диаметр условного прохода.
18 – эффективный диаметр в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Таблица выбора привода для крана КПР-Т3-Т
Все модификации
| Артикул | Диаметр условного прохода, мм | Питание электропривода | Модель электропривода ~220 В | Модель электропривода =24 В | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| O45037 | 15 | =24 В | Нет | ЭПР7У-005 | Со склада (комплектация 1..72 часа) | 41116 руб. |
| O45038 | 20 | =24 В | Нет | ЭПР7У-005 | Со склада (комплектация 1..72 часа) | 42207 руб. |
| O45039 | 25 | =24 В | Нет | ЭПР7У-005 | Со склада (комплектация 1..72 часа) | 44048 руб. |
| O45040 | 32 | =24 В | Нет | ЭПР7У-005 | 120 дней | 48822 руб. |
| O45041 | 25 | =24 В | Нет | ЭПР7У-010 | Со склада (комплектация 1..72 часа) | 49535 руб. |
| O45042 | 32 | =24 В | Нет | ЭПР7У-010 | 120 дней | 54309 руб. |
| O45043 | 40 | =24 В | Нет | ЭПР7У-010 | Со склада (комплектация 1..72 часа) | 59083 руб. |
| O45044 | 50 | =24 В | Нет | ЭПР7У-010 | Со склада (комплектация 1..72 часа) | 63583 руб. |
| O45045 | 40 | =24 В | Нет | ЭПР7У-025 | 120 дней | 69969 руб. |
| O45046 | 50 | =24 В | Нет | ЭПР7У-025 | 120 дней | 74469 руб. |
| O45047 | 15 | ~220 В | ЭПР7У-005 | Нет | Со склада (комплектация 1..72 часа) | 41116 руб. |
| O45048 | 20 | ~220 В | ЭПР7У-005 | Нет | Со склада (комплектация 1..72 часа) | 42207 руб. |
| O45049 | 25 | ~220 В | ЭПР7У-005 | Нет | Со склада (комплектация 1..72 часа) | 44048 руб. |
| O45050 | 32 | ~220 В | ЭПР7У-005 | Нет | 120 дней | 48822 руб. |
| O45051 | 25 | ~220 В | ЭПР7У-010 | Нет | 120 дней | 49535 руб. |
| O45052 | 32 | ~220 В | ЭПР7У-010 | Нет | 120 дней | 54309 руб. |
| O45053 | 40 | ~220 В | ЭПР7У-010 | Нет | 120 дней | 59083 руб. |
| O45054 | 50 | ~220 В | ЭПР7У-010 | Нет | 120 дней | 63583 руб. |
| O45055 | 40 | ~220 В | ЭПР7У-025 | Нет | 120 дней | 69969 руб. |
| O45056 | 50 | ~220 В | ЭПР7У-025 | Нет | 120 дней | 74469 руб. |
| Схема работы | ||||
 | ||||
| Переключающий кран | Смесительный кран | |||
| A. Вход В, С. Выходы | A. Выход В, С. Входы | |||
 |  |  |  | |
| Положение 1 | Положение 2 | Положение 1 | Положение 2 | |
| Габаритные размеры |
 |

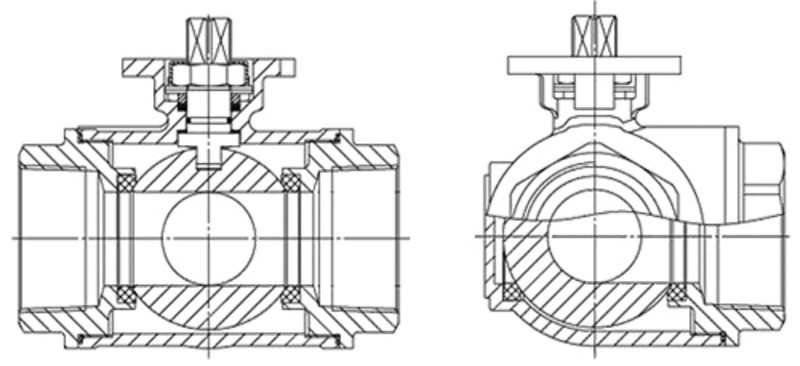

| 1. Корпус крана. 2, 3, 5, 6. Уплотнения. 4. Прокладка. 7. Шток. 8. Гайка. 9. Шар. |
| Модель | Ду | Дэф, мм | G | Размеры, мм | |||||||||
| A1 | E×E | H | h | L | L1 | L2 | M×M | ∅N | ∅K | ||||
| КПР-Т3-Т-015/12 | 15 | 12 | ½" | 63,7 | 43×43 | 38 | 8,5 | 72 | 35 | 58 | 9×9 | 36 (F03) | 42 (F04) |
| КПР-Т3-Т-020/15 | 20 | 15 | ¾" | 69 | 43×43 | 41 | 9 | 81,7 | 40 | 62 | 9×9 | 36 (F03) | 42 (F04) |
| КПР-Т3-Т-025/18 | 25 | 18 | 1" | 83,4 | 48×48 | 49 | 12 | 89,3 | 44 | 69 | 11×11 | 42 (F04) | 50 (F05) |
| КПР-Т3-Т-032/25 | 32 | 25 | 1¼" | 100 | 48×48 | 56 | 11 | 127 | 62 | 94 | 11×11 | 42 (F04) | 50 (F05) |
| КПР-Т3-Т-040/32 | 40 | 32 | 1½" | 121,5 | 68×68 | 67 | 16 | 137,4 | 69 | 107 | 14×14 | 50 (F05) | 70 (F07) |
| КПР-Т3-Т-050/38 | 50 | 35 | 2" | 138 | 68×68 | 75 | 16 | 154 | 77 | 120 | 14×14 | 50 (F05) | 70 (F07) |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 21.02.2024 | 1 Мб |  |
Тип:
—
универсальный (Т-тип)
Рабочая среда:
—
пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды:
—
−20...+150°С
Рабочее давление:
—
0,0…6,9 МПа (0,0…1,6 МПа — для пара)
Диаметр условного прохода:
—
15...50 мм
Материал корпуса:
—
нержавеющая сталь
Материал уплотнения:
—
PTFE
Присоединение:
—
резьбовое G½...G2
Стандарт присоединения крана к приводу:
—
ISO5211
Модель электропривода:
—
ЭПР7У
Питание электропривода:
—
~220 В, =24 В
Управление:
—
аналоговым токовым сигналом 4..20 мА
