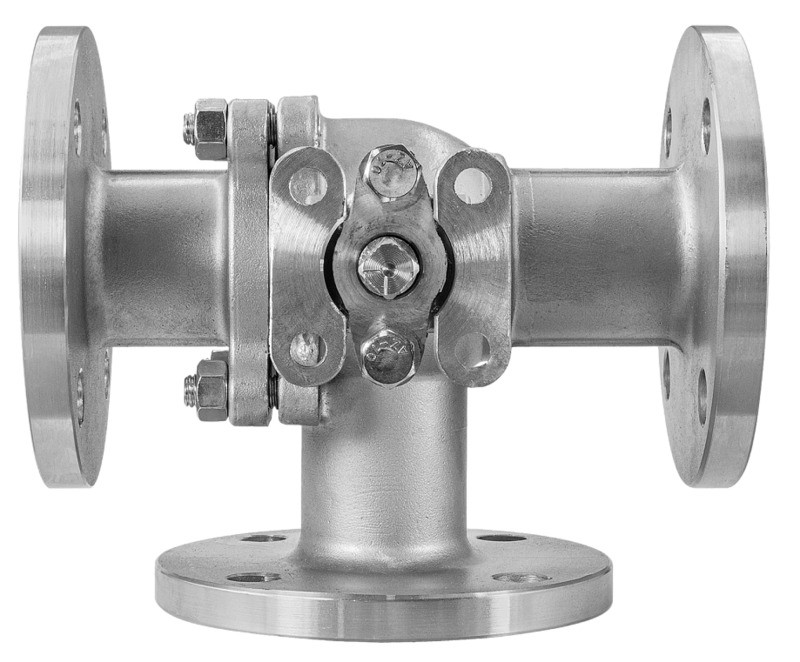

Кран шаровой трехходовой КПР-Т3Ф с электроприводом ЭПР7
Новинка
Кран шаровой трехходовой фланцевый КПР-Т3Ф с электроприводом ЭПР7 предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Угол полного поворота: 90°
- Долгий срок службы
- Поставляется в сборе с монтажным крепежом КМКУ (кроме модели -050) и переходником ПМКУ (кроме моделей -050, -080)
Технические характеристики
| Параметр | Значение |
| Тип крана | L (переключающий) |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус |
| Материал | Корпуса: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°C |
| Рабочее давление | 0,0...1,6 МПа |
| Диаметр условного прохода | 50...65 мм |
| Присоединение крана | Фланцевое F2"...F2½" |
| Стандарт присоединения крана к приводу | ISO5211 |
| Модель электропривода | ЭПР7 |
| Питание электропривода | ~220 В, =24 В |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Посадочный размер, мм | Вес, г |
| КПР-Т3Ф-050 FSP | 50 | 229 | F2" | 14×14 | 13 740 |
| КПР-Т3Ф-065 FSP | 65 | 404 | F2½" | 17×17 | 18 380 |
Расшифровка обозначения на примере крана КПР-Т3Ф-050 XYZ:
КПР-Т3Ф – модель крана.
050 – Ду, мм (диаметр условного отверстия).
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Таблица выбора привода для крана КПР-Т3Ф
Все модификации
| Артикул | Диаметр условного прохода, мм | Питание электропривода | Модель электропривода ~220 В | Модель электропривода =24 В | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| O45057 | 50 | =24 В | Нет | ЭПР7-010 | Со склада (комплектация 1..72 часа) | 81612 руб. |
| O45058 | 65 | =24 В | Нет | ЭПР7-010 | 120 дней | 102227 руб. |
| O45059 | 50 | =24 В | Нет | ЭПР7-025 | 120 дней | 94317 руб. |
| O45060 | 65 | =24 В | Нет | ЭПР7-025 | 120 дней | 114932 руб. |
| O45061 | 50 | ~220 В | ЭПР7-010 | Нет | 120 дней | 78969 руб. |
| O45062 | 65 | ~220 В | ЭПР7-010 | Нет | 120 дней | 99584 руб. |
| O45063 | 50 | ~220 В | ЭПР7-025 | Нет | Со склада (комплектация 1..72 часа) | 90520 руб. |
| O45064 | 65 | ~220 В | ЭПР7-025 | Нет | 120 дней | 111135 руб. |
| Габаритные размеры |
 |
| Модель | Размеры, мм | ||||||||||||||
| DN | C | D | G | K | h | H | L | L1 | 4-M | n-∅ d | t | S1 | T1 | S×S | |
| КПР-Т3Ф-050 | 50 | 125 | 158 | 102 | 17,5 | 120 | 200 | 235 | 117,5 | M8 | 4-18 | 17 | 70 (F07) | – | 14×14 |
| КПР-Т3Ф-065 | 65 | 144 | 178 | 119 | 22 | 185 | 275 | 262 | 131 | M10 | 4-18 | 18 | 70 (F07) | 102 (F10) | 17×17 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 21.02.2024 | 1.17 Мб |  |
Тип:
—
переключающий (L-тип)
Рабочая среда:
—
пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды:
—
−20...+150°С
Рабочее давление:
—
0,0...1,6 МПа
Диаметр условного прохода:
—
50...65 мм
Материал корпуса:
—
нержавеющая сталь
Материал уплотнения:
—
PTFE
Присоединение:
—
фланцевое F2...F2½
Стандарт присоединения крана к приводу:
—
ISO5211
Модель электропривода:
—
ЭПР7
Питание электропривода:
—
~220 В, =24 В
