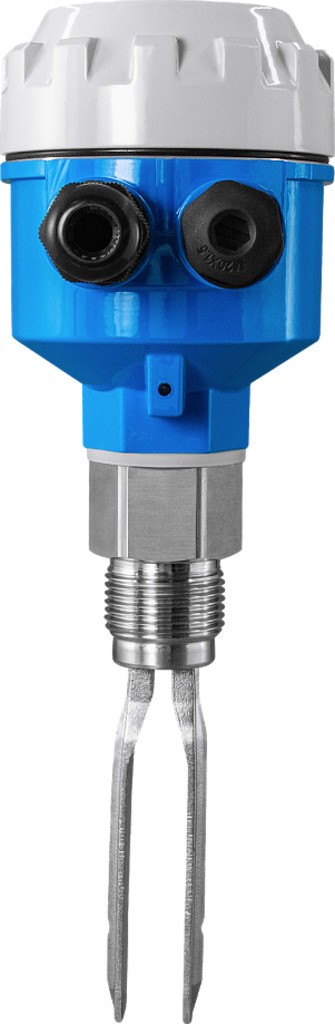

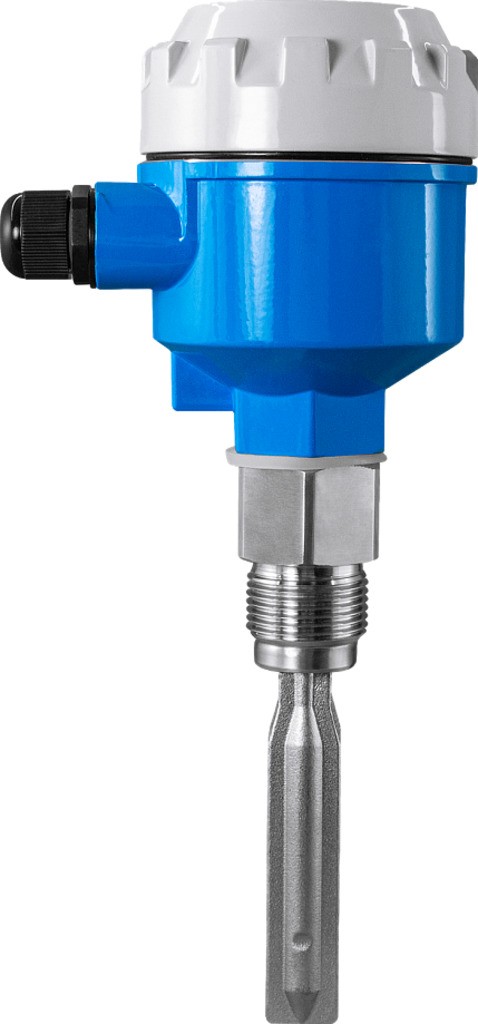

Вибрационный датчик уровня ARL-V501
Вибрационный датчик уровня ARL-V501 предназначен для контроля уровня не склонных к сильному налипанию жидкостей (плотностью не менее 0,7 г/см³) и сыпучих материалов (порошок и гранулы диаметром не более 10 мм, плотностью не менее 0,1 г/см³)
Особенности
- Монтаж на емкости сверху или сбоку
- Возможность смены логики срабатывания реле на обратную
- Настраиваемая задержка срабатывания реле 0...60 с
- Высокая адаптивность: различные электрические параметры измеряемой среды не влияют на измерение
- Не требуется техническое обслуживание благодаря отсутствию подвижных частей механизма
Принцип действия
Вибрационный датчик уровня размещается на емкости (сверху или сбоку) на требуемой для выполнения измерений высоте.
Зонды датчика вибрируют под пьезоэлектрическим воздействием на определенной механической резонансной частоте. При помещении зондов в среду возникает затухание колебаний, которое электронно регистрируется, и срабатывают два выходных реле.
Области применения
- Производство строительных материалов (цемент, песок, сухие смеси)
- Пищевая промышленность (мука, соль, сахар, чай, кофе, крупы, орехи, корма для животных, вода, растительное масло, солевые и спиртовые растворы)
- Полимерная промышленность (полимерный гранулят и пр.)
- Химическая промышленность (минеральные удобрения, известь, химические реагенты, моющие средства)
- Агропромышленный комплекс (комбикорм, зерно, лузга)
- ЖКХ (вода, конденсат)
Для установки датчиков по месту эксплуатации используются бобышки, например БП-А-G1-30

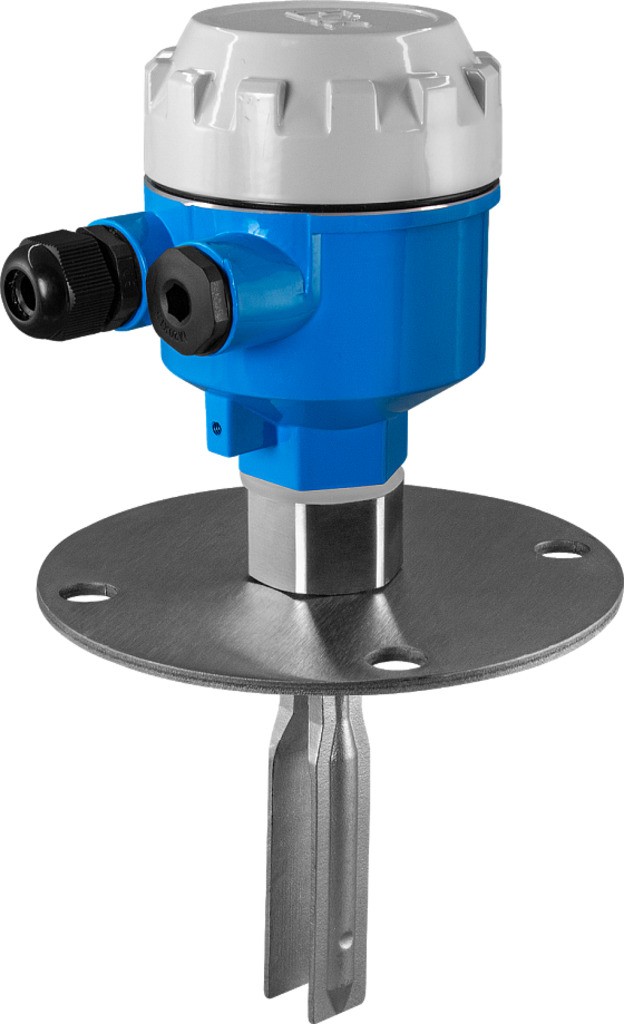

Для фланцевого присоединения используется фланец монтажный, который снизу поджимается гайкой (фланец и гайка приобретаются отдельно)
Технические характеристики
| Параметр | Значение |
| Свойства рабочей среды - жидкости - порошок и гранулы | Вязкость 1...10000 сСт, плотность ≥ 0,7 г/см³ Диаметр ≤ 10 мм, плотность ≥ 0,1 г/см³ |
| Реле | 2 реле ~5 А, 250 В; =5 А, 28 В, переключающий контакт |
| Быстродействие | 0,6 с при покрытии средой 1...3 с при отсутствии среды |
| Питание | ~220 В, =24 В |
| Потребляемая мощность, не более | 5 Вт |
| Степень пылевлагозащиты | IP67 |
| Класс взрывозащиты | Exd IIC Т4 ~ T6 |
| Температура рабочей среды | −10...+80°C |
| Температура окружающей среды (корпус) | −20...+60°C |
| Давление рабочей среды, не более | 4 МПа |
| Присоединение | Резьбовое G1" |
| Присоединение кабеля | М20×1,5 |
| Материал корпуса прибора | Алюминий |
| Материал вибрационного зонда | Нержавеющая сталь |
| Длина зондов | 100 мм |
| Габаритные размеры | 277×90×126 мм |
| Вес | 836 г |
| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 11.04.2025 | 1.33 Мб |  |
