Кран шаровой неполнопроходной с электроприводом AR500DU-2

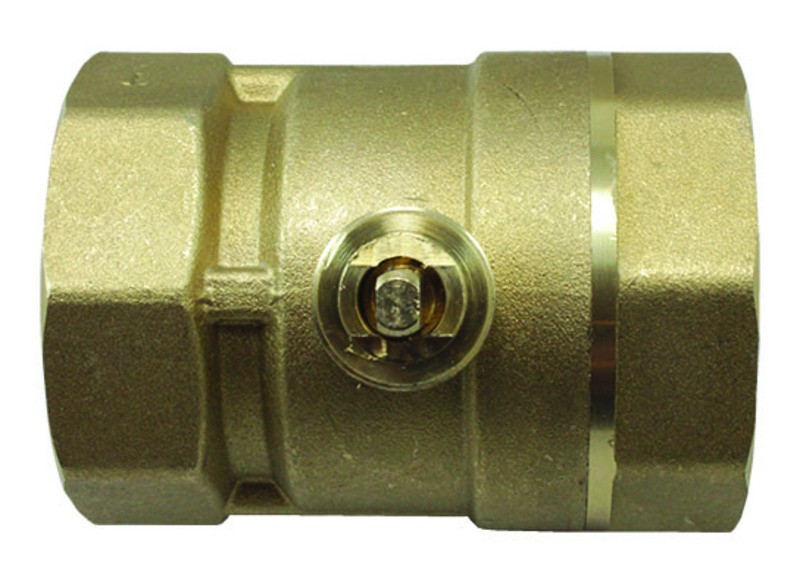

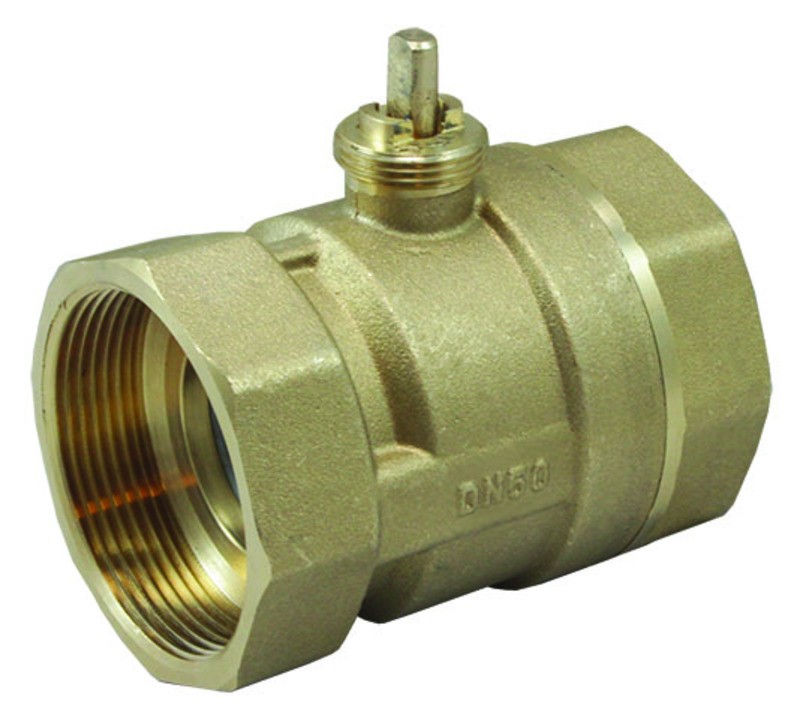

Кран шаровой неполнопроходной с электроприводом AR570-2 предназначены для управления потоком рабочей среды в трубопроводе
Особенности

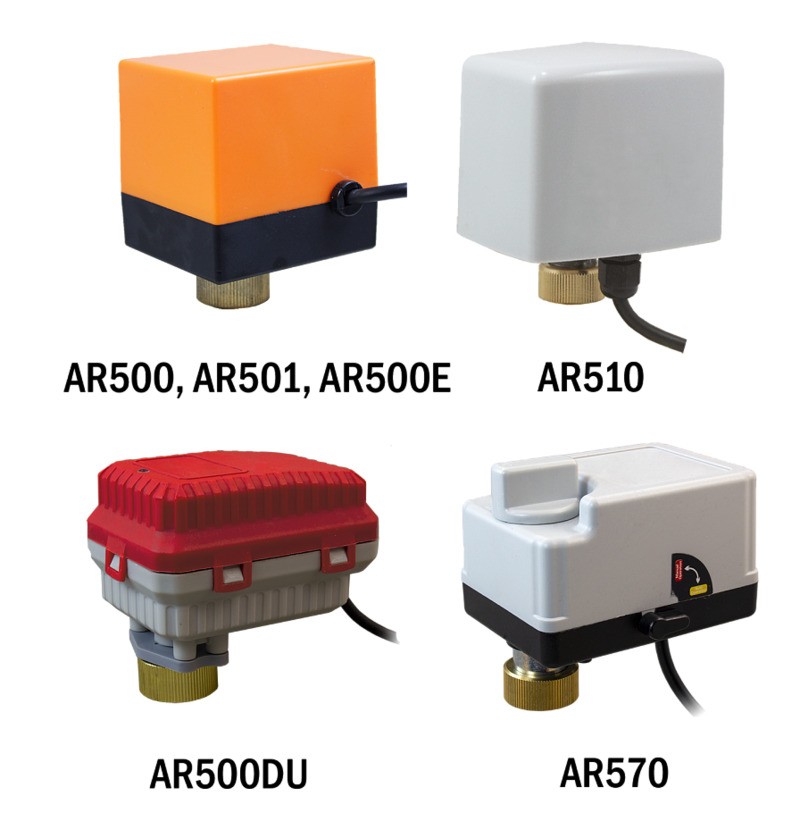

- Универсальное основание позволяет легко заменить привод на любой другой из серии AR5xx: AR501, AR500E, AR500DU, AR510, AR570. Сравнительная таблица приводов серии AR5xx
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
- Автоматическое отключение при достижении конечного положения
- Удобство в эксплуатации и обслуживании
- 3-проводная схема подключения
- Универсальное питание =12...24 В
- Пыле- и влагозащищенный корпус привода IP66 (защита от мощных водяных струй)
Технические характеристики
| Параметр | Значение | ||||
| Тип | Шаровой неполнопроходной | ||||
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, спирт | ||||
| Материал | Корпус: латунь Уплотнения: PTFE | ||||
| Температура рабочей среды | +2...+90°С | ||||
| Рабочее давление | 0...1,6 МПа | ||||
| Диаметр условного прохода | 15...50 мм | ||||
| Присоединение | Резьбовое G½"...G2" | ||||
| Присоединение привода к крану | М24×1,5 | ||||
| Угол полного поворота | 90° (вращение в обоих направлениях) | ||||
| Схема подключения | 3-проводная | ||||
| Модель электропривода | AR500DU | ||||
| Время полного поворота | 5...7 с | ||||
| Крутящий момент | 4 Н∙м | ||||
| Питание, ток, мощность | =12...24 В, 50 мА, 0,7 Вт | ||||
| Степень пылевлагозащиты привода | IP66 | ||||
| Длина кабеля | 620 мм | ||||
Модификации
| Модель | Ду, мм | Дэф, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес крана с приводом, г | |
| AR500DU-2-15/12 GBP | 15 | 12 | 11 | G½" | 0,0 | 1,6 | 425 | |
| AR500DU-2-20/15 GBP | 20 | 15 | 20 | G¾" | 485 | |||
| AR500DU-2-25/19 GBP | 25 | 19 | 60 | G1" | 585 | |||
| AR500DU-2-32/25 GBP | 32 | 25 | 80 | G1¼ | 775 | |||
| AR500DU-2-40/30 GBP | 40 | 30 | 80 | G1½" | 915 | |||
| AR500DU-2-50/37 GBP | 50 | 37 | 93 | G2" | 1265 | |||
Расшифровка обозначения на примере крана AR500DU-2-15/12 XYZ:
AR500DU – модель привода.
2 –двухходовой кран
15 – условный диаметр прохода в мм.
12 – эффективный диаметр в мм, если Дэф < Ду.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.
Все модификации
| Артикул | Диаметр условного прохода, мм | Срок поставки | Стоимость |
|---|---|---|---|
| M88230 | 15 | Со склада (комплектация 1..72 часа) | 4316 руб. |
| M88231 | 20 | Со склада (комплектация 1..72 часа) | 4515 руб. |
| M88232 | 25 | Со склада (комплектация 1..72 часа) | 4881 руб. |
| M88233 | 32 | Со склада (комплектация 1..72 часа) | 6776 руб. |
| M88234 | 40 | Со склада (комплектация 1..72 часа) | 8439 руб. |
| M88235 | 50 | Со склада (комплектация 1..72 часа) | 11764 руб. |
| Габаритные размеры |
 |
| Размер, мм | AR500DU-2 | |||||
| -15/12 | -20/17 | -25/19 | -32/25 | -40/30 | -50/37 | |
| ∅d (Дэф) | 12 | 17 | 19 | 25 | 30 | 37 |
| D | 14 | 17 | 20 | 25 | 28 | 35 |
| H | 49 | 54 | 60 | 73 | 76 | 89 |
| L | 50 | 58 | 67 | 77 | 82 | 96 |
| G | ½" | ¾" | 1" | 1¼" | 1½" | 2" |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 31.05.2023 | 0.98 Мб |  |
Тип:
—
шаровой неполнопроходной
Рабочая среда:
—
вода, горячая вода, воздух, инертные газы, спирт
Температура рабочей среды:
—
+2...+90°С
Рабочее давление:
—
0...1,6 МПа
Диаметр условного прохода:
—
15...50 мм
Материал корпуса:
—
латунь
Материал уплотнения:
—
PTFE
Присоединение:
—
резьбовое G½...G2
Присоединение привода к крану:
—
М24×1,5
Модель электропривода:
—
AR500DU
Универсальное питание:
—
=12...24 В
