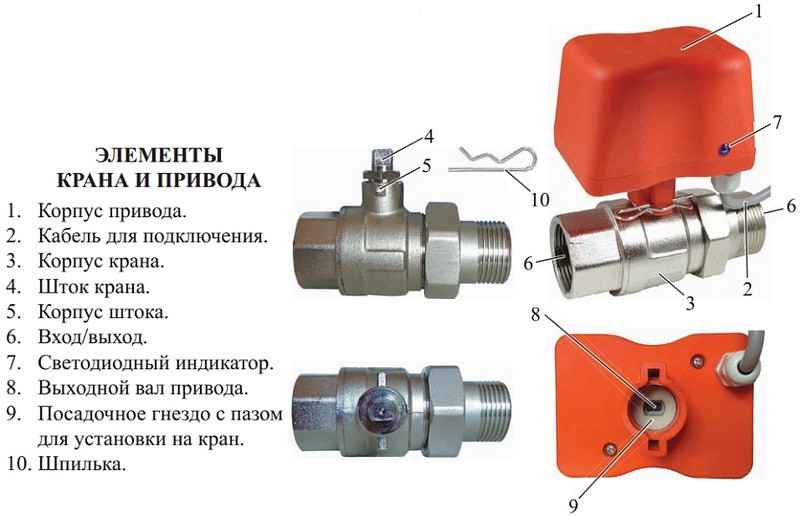

Кран шаровой однонаправленный с электроприводом AR-GH100-6M
Кран шаровой однонаправленный с электроприводом AR-GH100-6M предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Возможность применения для систем управления кондиционированием
- Вращение шара в одном направлении
- Светодиодная индикация полностью открытого состояния
- Защита привода от перегрузок: автоматическое отключение привода при засорении клапана и перегреве привода
- Легко заменяемый привод
- Высокая степень защиты: IP65
- Низкий уровень шума: менее 45 дБ
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла |
| Материал | Корпуса: никелированная латунь Уплотнения: PTFЕ |
| Температура рабочей среды | −10…+125°С |
| Рабочее давление | 0...1 МПа |
| Диаметр условного прохода | 20...32 мм |
| Присоединение | Резьбовое G¾"...G1¼" |
| Модель электропривода | GH100-10MNm, IP65 |
| Питание | ~220 В |
| Мощность | 9 ВА |
| Время срабатывания | 60…66 с |
| Угол полного поворота | 360° (однонаправленный) |
| Крутящий момент | 10 Н∙м |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Модель электропривода | Вес, кг |
| AR-GH100-6M-20 | 20 | 36 | G¾" | 0 | 1 | GH100-10MNm | 0,96 |
| AR-GH100-6M-25 | 25 | 70 | G1" | 1,22 | |||
| AR-GH100-6M-32 | 32 | 112 | G1¼" | 1,57 |
| Габаритные размеры |
 |
| Размер, мм | AR-GH100-6M-20 | AR-GH100-6M-25 | AR-GH100-6M-32 |
| H | 41 | 52 | 58 |
| F | 20 | 25 | 32 |
| G1 | ¾" | 1" | 1¼" |
| G2 | 1" | 1¼" | 1½" |
| L | 92 | 108 | 128 |
Документация и схемы
| Схема | Размер | Файл |
| Схема подключения крана с приводом | 0.13 Мб |  |
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 11.10.2022 | 0.5 Мб |  |
Рабочая среда:
—
вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды:
—
−10…+125°С
Рабочее давление:
—
0...1 МПа
Диаметр условного прохода:
—
20...32 мм
Материал корпуса:
—
никелированная латунь
Материал уплотнения:
—
PTFE
Присоединение:
—
резьбовое G¾...G1¼
Питание электропривода:
—
~220 В
Схема подключения:
—
3...4-проводная
