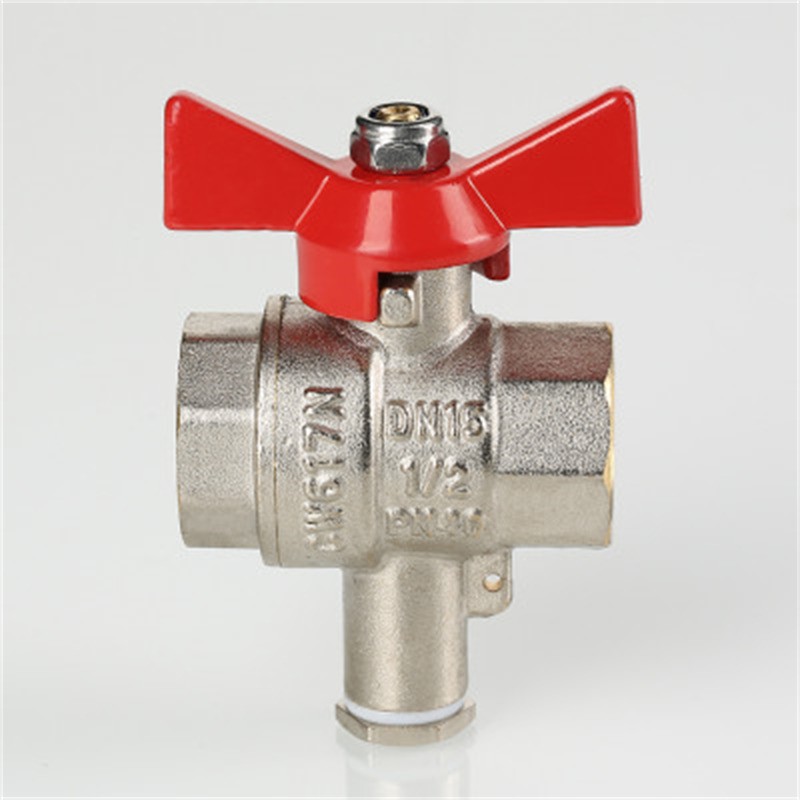

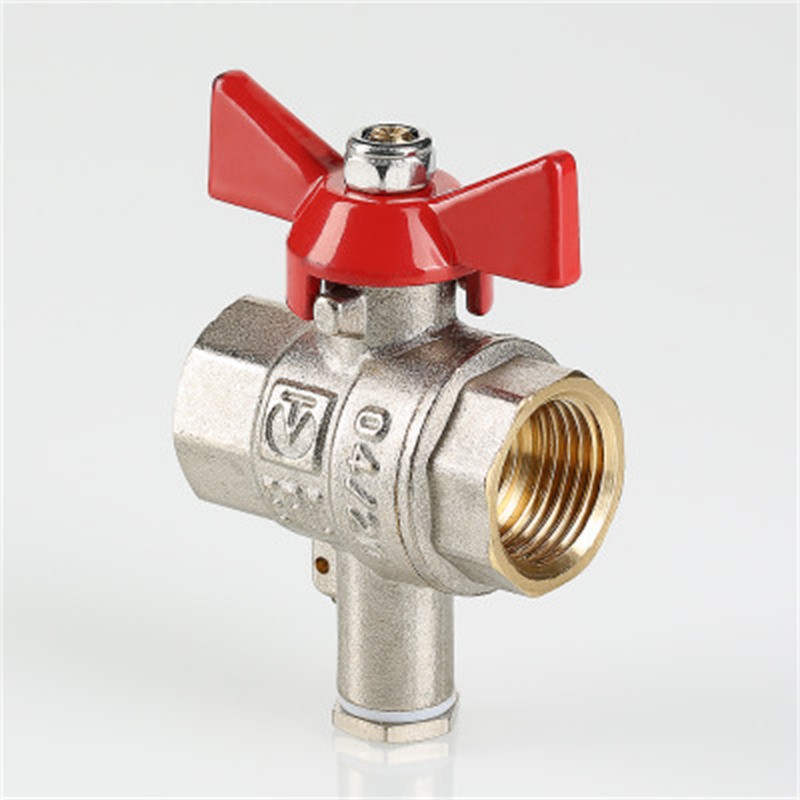

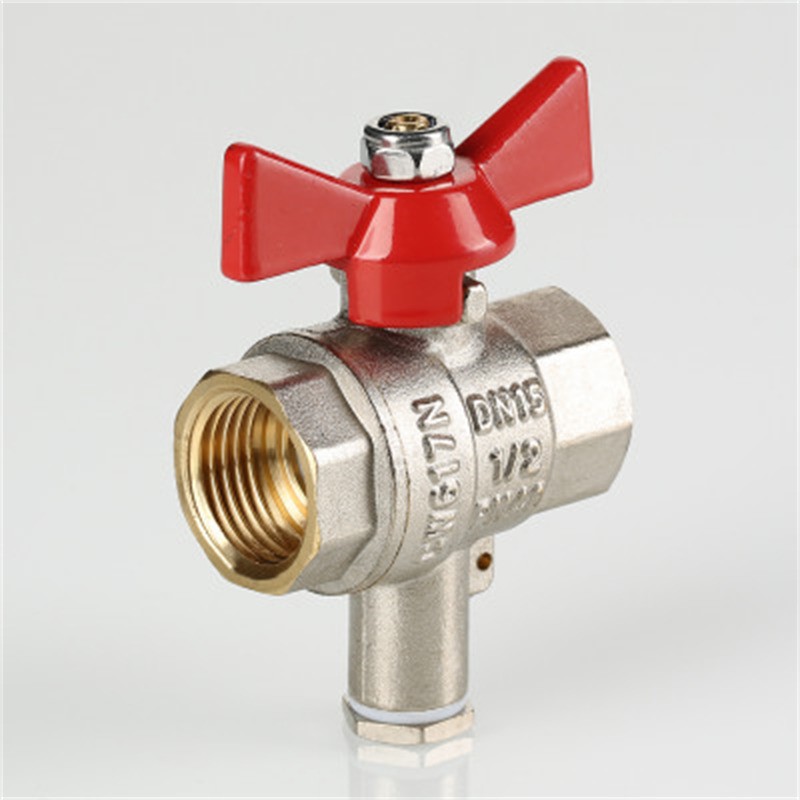

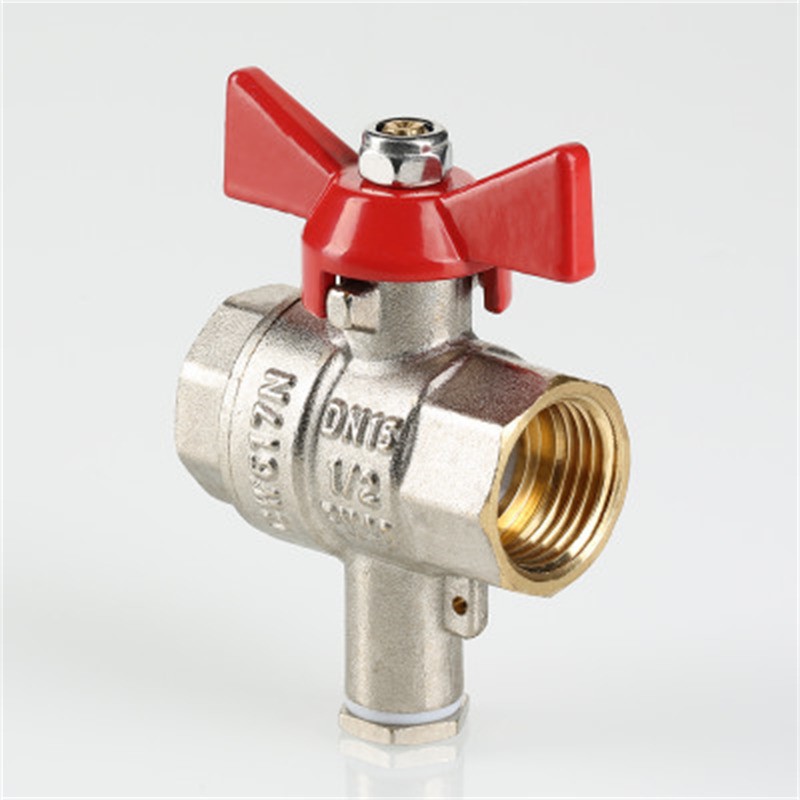

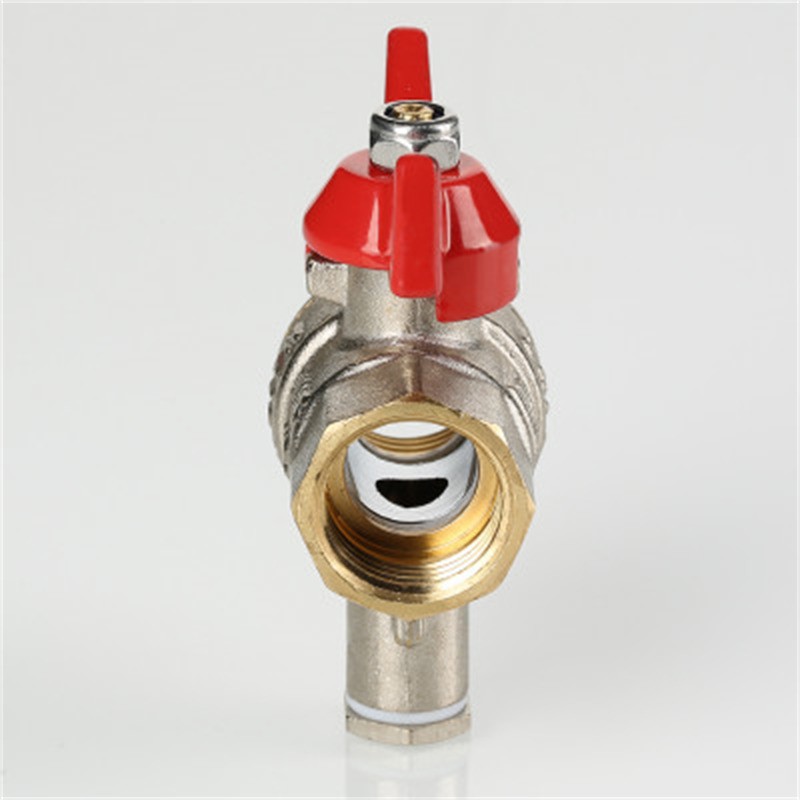

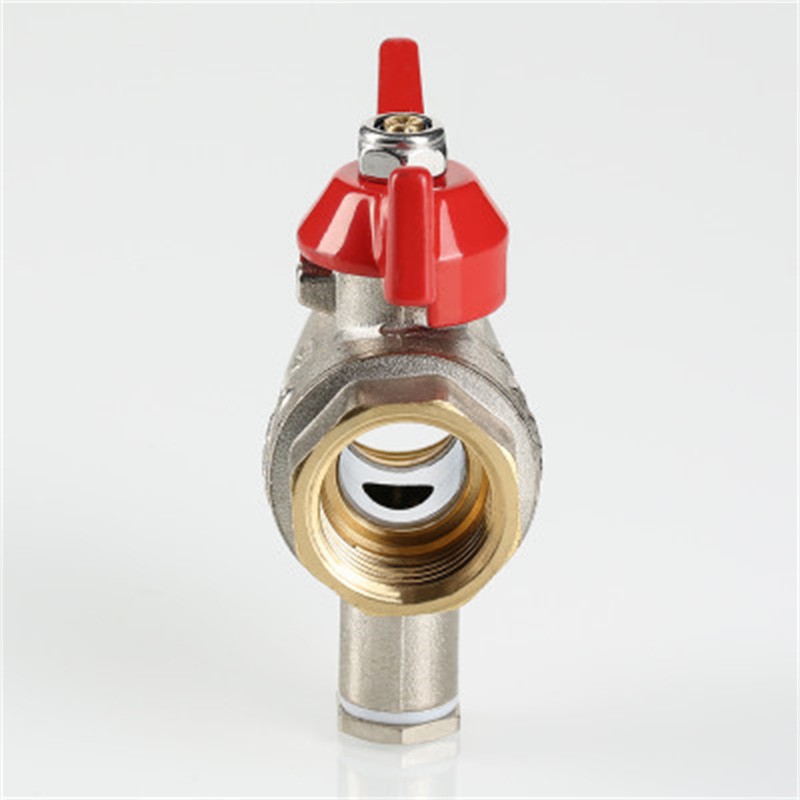

Кран шаровой для подключения датчика температуры VT.247
Латунный никелированный шаровой кран со штуцером для подключения датчика температуры погружного типа. Применяется в составе узлов учета расхода тепловой энергии и арматурных модулей для водяного теплого пола.
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, а также иные жидкости и газы, не агрессивные к материалу крана |
| Материал | Корпуса: никелированная латунь Уплотнения: PTFE+C+EM |
| Температура рабочей среды | +1...+130°С |
| Рабочее давление | 0,0...2,5 МПа |
| Диаметр условного прохода | 15 мм, 20 мм, 25 мм |
| Присоединение крана | G½", G¾", G1" Резьба внутренняя |
| Присоединение датчика температуры | М10×1,5 |
| Угол поворота рукоятки | 90° |
| Средний полный ресурс | 25 000 циклов |
| Средняя полная наработка на отказ | 55 000 циклов |
| Класс герметичности затвора по ГОСТ | «А» |
Все модификации
| Артикул | Модель | Присоединение | Срок поставки | Стоимость |
|---|---|---|---|---|
| G51048 | VT.247.N.04 | 1/2" | Со склада | 557 руб. |
| G51049 | VT.247.N.05 | 3/4" | Со склада | 812 руб. |
| G51050 | VT.247.N.06 | 1" | 1...2 недели | 1239 руб. |
| Габаритные размеры |
 |
| G | A, мм | B, мм | C, мм | M | Кv, м³/ч | Вес, кг |
| G½" | 75 | 47 | 114 | М10×1,5 | 15,9 | 0,236 |
| G¾" | 80 | 57 | 117 | М10×1,5 | 37,7 | 0,340 |
| G1" | 91 | 67 | 138 | М10×1,5 | 64,5 | н/д |
| Пример применения |
 |
Рабочая среда:
—
вода, горячая вода, а также иные жидкости и газы, не агрессивные к материалу крана
Температура рабочей среды:
—
+1...+130°С
Максимальное рабочее давление:
—
0,0...2,5 МПа
Диаметр условного прохода:
—
15 мм, 20 мм, 25 мм
Материал корпуса:
—
никелированная латунь
Материал уплотнения:
—
PTFE+C+EM
Присоединение крана:
—
G½, G¾, G1
Рукоятка:
—
стальная флажкового типа с ПХВ покрытием
Присоединение датчика температуры:
—
М10×1,5
