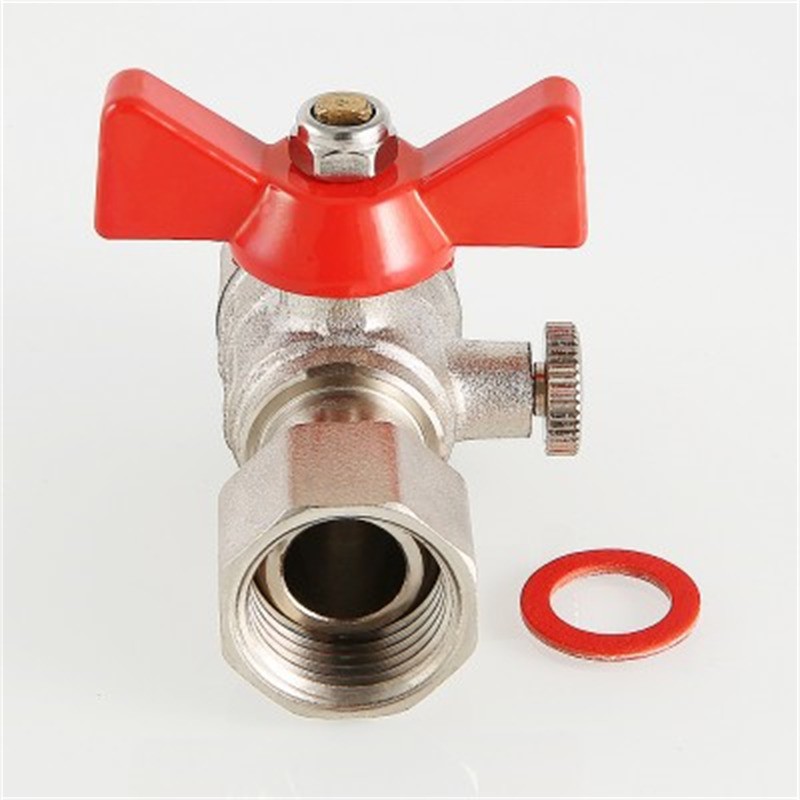

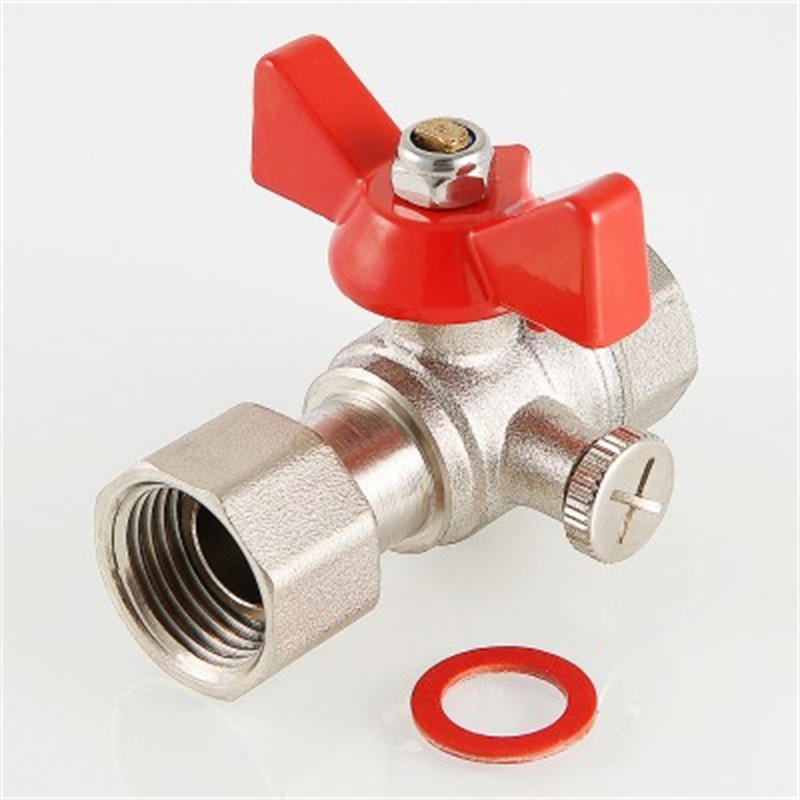

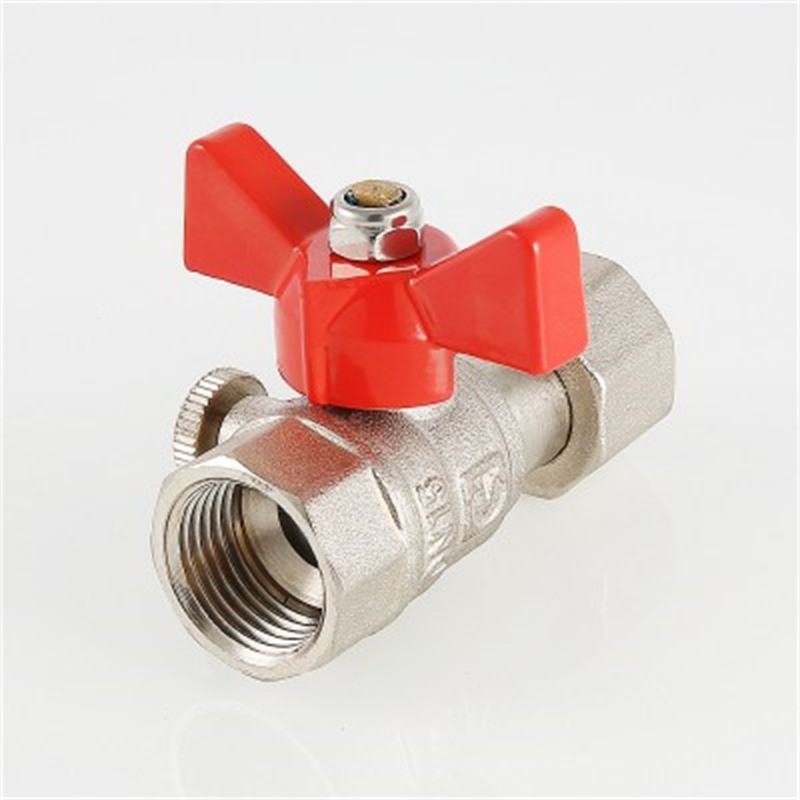

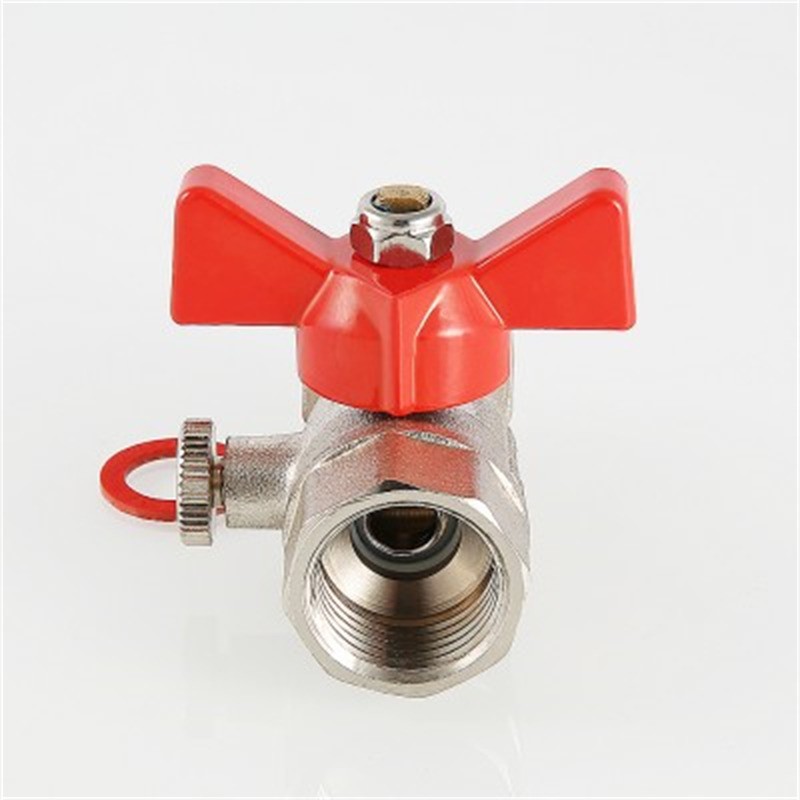

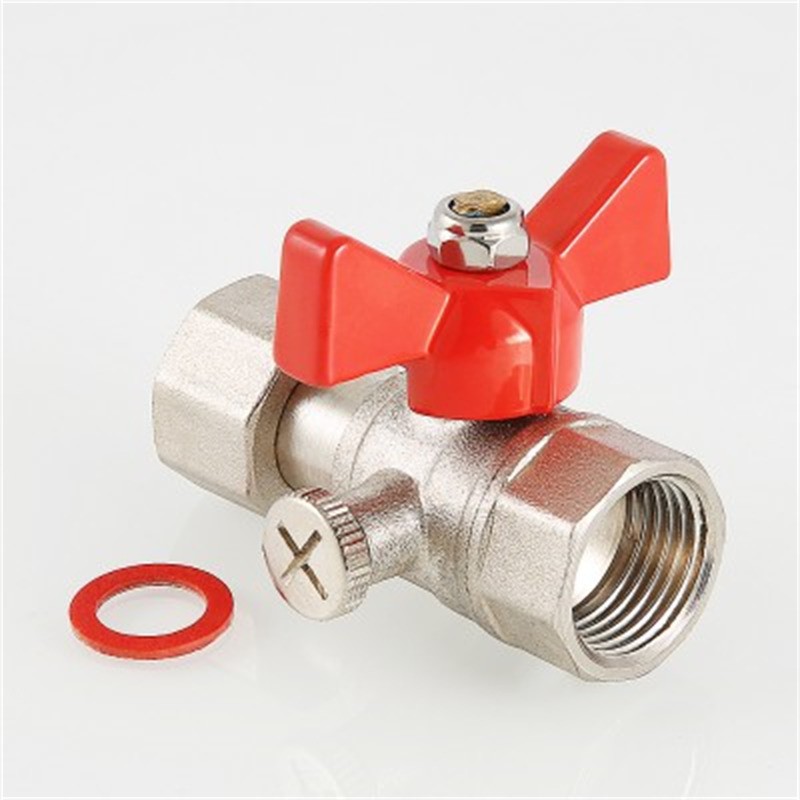

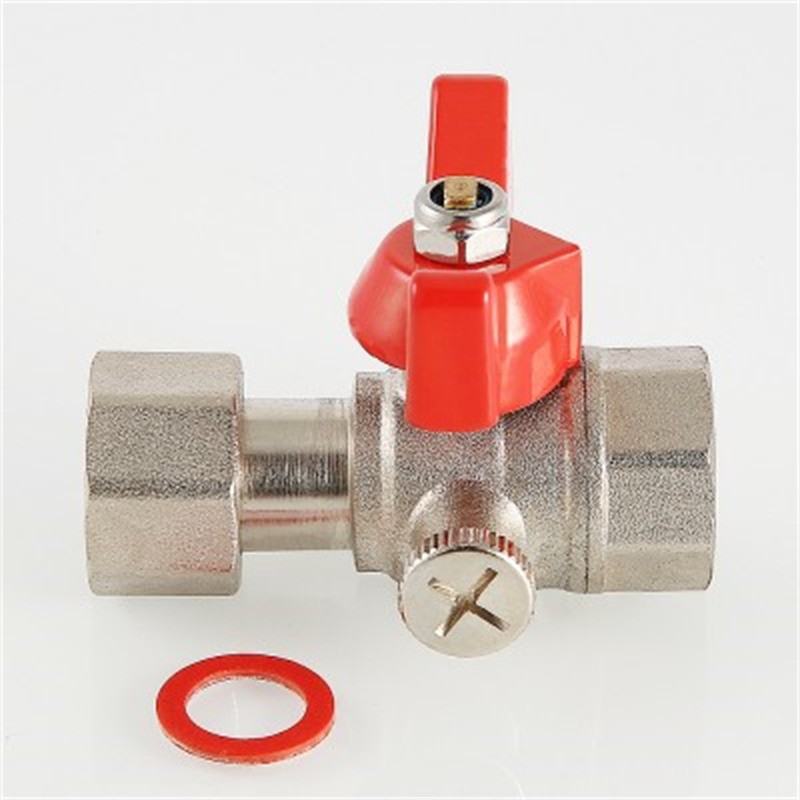

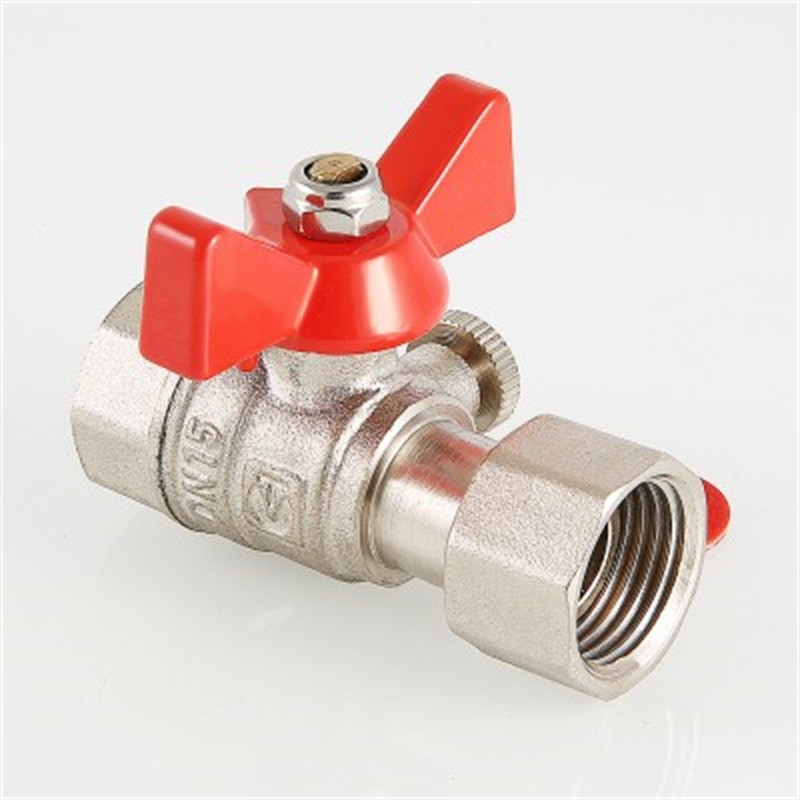

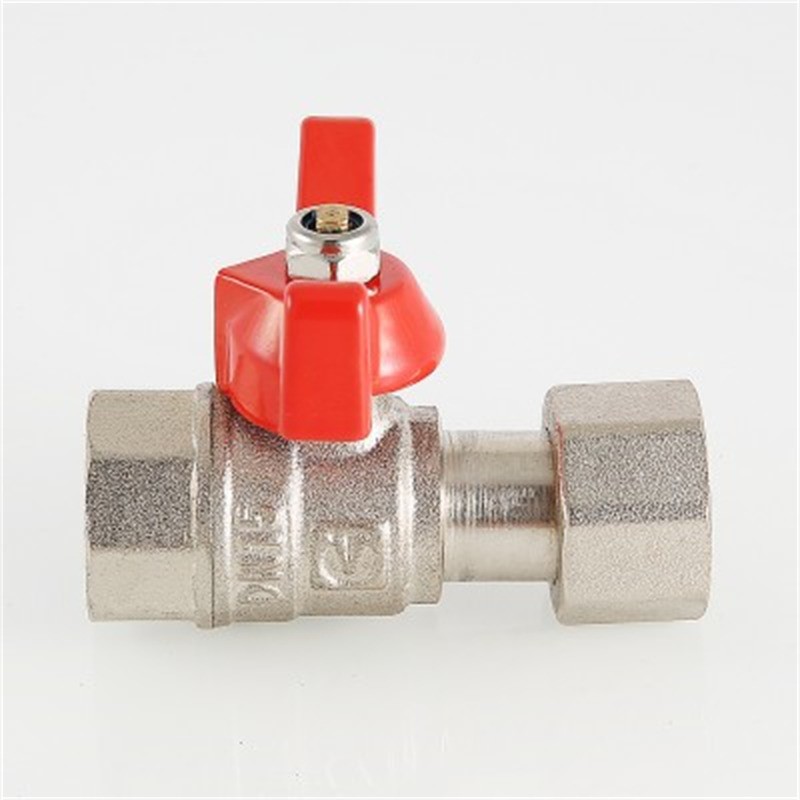

Кран шаровой для подключения манометра VT.807.N
Латунный никелированный кран для подключения манометра. Присоединение измерительного прибора осуществляется с помощью накидной гайки с уплотнением в виде паронитовой прокладки. Седельные кольца шарового крана выполнены из тефлона, уплотнение штока изготовлено из EPDM. Вращение ручки крана позволяет произвести подключение манометра к измеряемой среде, его отключение, сброс воздуха из манометра, сброс воздуха из измеряемой среды. Предусмотрен резьбовой штуцер для присоединения контрольного (поверочного) манометра.
Кран позволяет выполнять следующие сервисные функции:
- отсекать манометрот трубопровода для ремонта или замены
- выпускать воздух и газы, скопившиеся перед манометром
- сбрасывать показания манометра на «0», соединяя его с атмосферным воздухом
- подключать поверочный манометр через резьбовой патрубок
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, а также иные жидкости и газы, не агрессивные к материалу крана |
| Материал | Корпус крана, накидная гайка: ГОШ-латунь CW617N, никелированная Шаровой затвор: латунь CW614N хромированная Седельные кольца шарового затвора: PTFE Шток: латунь CW614N Винт сервисного патрубка: латунь CW614N никелированная Ручка управления: силумин окрашенный Уплотнения штока: EPDM Прокладка накидной гайки: безасбестовый паронит |
| Температура рабочей среды | +1...+130°С |
| Рабочее давление | 0,0...1,6 МПа |
| Диаметр условного прохода | 15 мм |
| Присоединение крана | G½" Резьба внутренняя |
| Присоединение манометра | G¼", G⅜", G½" Резьба внутренняя |
| Резьба под поверочный манометр | M6 |
| Средний полный ресурс | 8 000 циклов |
| Средняя полная наработка на отказ | 8 000 циклов |
| Класс герметичности затвора по ГОСТ | «А» |
Все модификации
| Артикул | Модель | Присоед.резьба | Срок поставки | Стоимость |
|---|---|---|---|---|
| G51288 | VT.807.N.0404 | 1/2" / 1/2" | Со склада | 478 руб. |
| G51289 | VT.807.N.0402 | 1/2" / 1/4" | 1...2 недели | 440 руб. |
| G51290 | VT.807.N.0403 | 1/2" / 3/8" | Со склада | 444 руб. |
| Габаритные размеры |
 |
| G1 | G2 | A, мм | B, мм | Вес, кг |
| G½" | G½" | 67 | 37 | 0,172 |
| G⅜" | 65 | 37 | 0,155 | |
| G¼" | 65 | 37 | 0,150 |
Рабочая среда:
—
вода, горячая вода, а также иные жидкости и газы, не агрессивные к материалу крана
Температура рабочей среды:
—
+1...+130°С
Максимальное рабочее давление:
—
0,0...1,6 МПа
Диаметр условного прохода:
—
15 мм
Материал корпуса:
—
никелированная латунь
Материал уплотнения:
—
PTFE
Присоединение крана:
—
G½
Рукоятка:
—
бабочка
Присоединение манометра:
—
G¼, G⅜, G½
Резьба:
—
внутренняя-внутренняя
