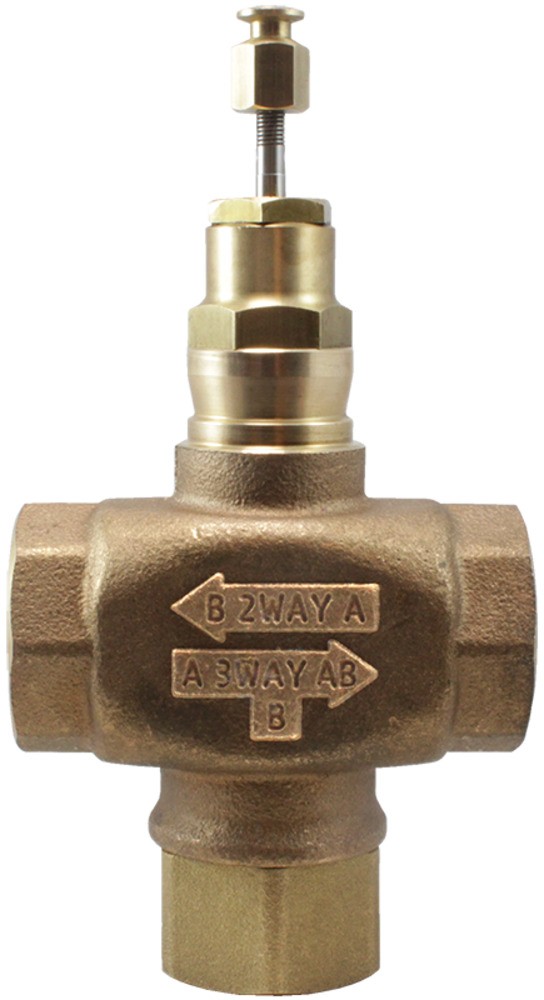

Кран трехходовой линейный универсальный КЗРЛ-223
Трехходовой линейный кран КЗРЛ-223 предназначен для управления потоком рабочей среды в трубопроводе. Используется в сочетании с электроприводом в различных отраслях промышленности, сельском хозяйстве, ЖКХ, в системах водоснабжения и водоочистки и т. д.
Особенности
- Работа при высоком давлении до 2 МПа
- Т-тип: смесительный или переключающий
- Плавное регулирование потока рабочей среды
- Уплотнение запорного элемента: металл по металлу
- Высокая герметичность
- Надежность и простота конструкции
- Удобство в эксплуатации и обслуживании
- Долгий срок службы
- Является аналогом крана Honeywell V5013P
Принцип действия
Линейный кран КЗРЛ-223 представляет собой конструкцию запорной арматуры, затвор которой выполнен в форме двойного узкого конусного цилиндра. На кран устанавливается электропривод, осуществляющий перемещение штока вверх-вниз.
При движении вниз шток плавно перемещается по седлу открывая верхнее основное отверстие и перекрывая нижнее (см. схему ниже). При движении вверх наоборот перекрывается верхнее основное отверстие, открывая проход для рабочей среды через нижнее.
Благодаря конической форме затвора возможна плавная регулировка потока рабочей среды в трубопроводе.
В зависимости от схемы подключения портов кран КЗРЛ-223 может работать как переключающий или как смесительный.
Варианты подключения крана Т-типа:
Технические характеристики
| Параметр | Значение |
| Тип | Универсальный (T-тип) |
| Рабочая среда | Вода, горячая вода |
| Материал корпуса/затвора | Латунь |
| Температура рабочей среды | +2...+170°С |
| Рабочее давление | 0...2,0 МПа при +2...+120°С 0...1,28 МПа при +120...+170°С |
| Диаметр условного прохода | 32 мм |
| Присоединение крана | Резьбовое G1¼" |
| Вес | 1670 г |
Для защиты крана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.
Модификации
| Модель крана | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа |
| КЗРЛ-223-32-1.1/4-GBM | 32 | 16 | 1¼" | 0 | 2,0 (1,28) |
Расшифровка обозначения крана КЗРЛ-223-32-1.1/4-XYZ:
КЗРЛ-223 – модель крана;
32 – диаметр условного прохода в мм;
1.1/4 – размер резьбы в дюймах;
X – присоединение: G – трубная резьба;
Y – материал корпуса: B – латунь;
Z – материал уплотнения: M – металл по металлу.
| Габаритные размеры |
 |
