Кран шаровой переключающий неполнопроходной с электроприводом AR-GH100-2
Есть видеообзор
Кран шаровой трехходовой переключающий неполнопроходной с электроприводом AR-GH100-2 предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Плавная бесступенчатая регулировка
- Защита привода от перегрева (только для переменного тока)

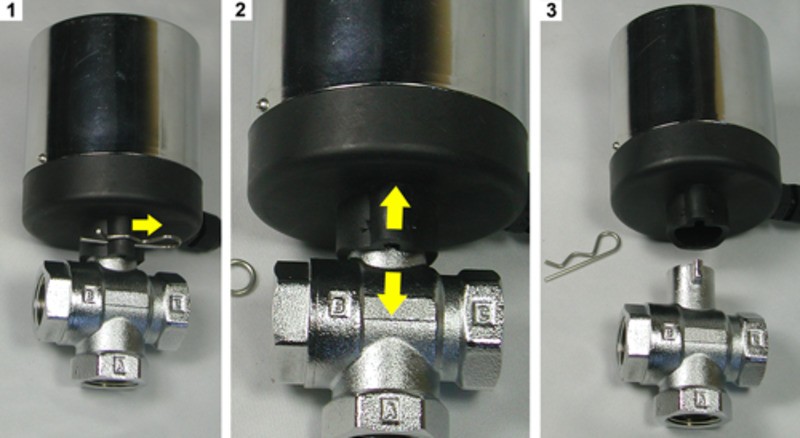

- Легко заменяемый привод
- Коническая резьба Rc является предпочтительным способом присоединения к цилиндрической резьбе G, так как обеспечивает наилучший контакт и наиболее высокую герметичность соединения
- Двойное кольцевое уплотнение штока
- Низкий уровень шума: менее 45 дБ
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла, бензин, слабые кислоты, спирт | |
| Материал | Корпуса | Хромированная латунь |
| Уплотнения | PTFЕ | |
| Температура рабочей среды | −10…+125°С | |
| Рабочее давление | 0...1 МПа | |
| Диаметр условного прохода | 12...23 мм | |
| Присоединение | Резьбовое Rc½"...Rc1" | |
| Модель электропривода | GH100-8Nm, IP65 | |
| Питание | ~220 В, ~110 В, =24 В | |
| Схема подключения | AR-GH100-2 | Три провода для управления, два провода для сигнализации состояния «А-С открыт»/«А-В открыт» |
| AR-GH100-2-x | Три провода для управления краном | |
| Мощность | 14 ВА, 7 ВА, 3 Вт | |
| Время полного поворота | для ~220 В, ~110 В | 7…9 с или 45…48 с |
| для =24 В | 17…19 с | |
| Угол полного поворота | 90° (вращение в обоих направлениях) | |
| Крутящий момент | 8 Н∙м | |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Модель электропривода | Вес, кг |
| AR-GH100-2-15/12 | 12 | 15 | Rc½" | 0 | 1 | GH100-8Nm | 0,8 |
| AR-GH100-2-20/16 | 16 | 36 | Rc¾" | 0,9 | |||
| AR-GH100-2-25/23 | 23 | 70 | Rc1" | 1,15 |
Все модификации
| Артикул | Диаметр условного прохода, мм | Привод | Схема подключения привода | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| M10106 | 12 | 7-9сек.,~220В | 3- или 5-проводная | Снято с производства | 3804 руб. |
| M10107 | 16 | 7-9сек.,~220В | 3- или 5-проводная | Снято с производства | 3395 руб. |
| M10108 | 23 | 7-9сек.,~220В | 3- или 5-проводная | Снято с производства | 4590 руб. |
| M10109 | 12 | 7-9сек.,~110В | 3- или 5-проводная | 120 дней | 3804 руб. |
| M10110 | 16 | 7-9сек.,~110В | 3- или 5-проводная | Со склада (комплектация 1..72 часа) | 3395 руб. |
| M10111 | 23 | 7-9сек.,~110В | 3- или 5-проводная | 120 дней | 4590 руб. |
| M10112 | 12 | 17-19сек.,=24В | 3- или 5-проводная | Снято с производства | 3804 руб. |
| M10113 | 16 | 17-19сек.,=24В | 3- или 5-проводная | Со склада | 3395 руб. |
| M10114 | 23 | 17-19сек.,=24В | 3- или 5-проводная | Снято с производства | 4590 руб. |
| M10115 | 12 | 17-19сек.,~110В | 3- или 5-проводная | 120 дней | 3804 руб. |
| M10116 | 16 | 17-19сек.,~110В | 3- или 5-проводная | Со склада (комплектация 1..72 часа) | 3395 руб. |
| M10117 | 23 | 17-19сек.,~110В | 3- или 5-проводная | 120 дней | 4590 руб. |
| M10118 | 12 | 25сек., ~110В | 3- или 5-проводная | 120 дней | 3804 руб. |
| M10119 | 16 | 25сек., ~110В | 3- или 5-проводная | Со склада (комплектация 1..72 часа) | 3395 руб. |
| M10120 | 23 | 25сек., ~110В | 3- или 5-проводная | 120 дней | 4590 руб. |
| M10121 | 12 | 45-48сек.,~220В | 3- или 5-проводная | Снято с производства | 3804 руб. |
| M10122 | 16 | 45-48сек.,~220В | 3- или 5-проводная | Снято с производства | 3395 руб. |
| M10123 | 23 | 45-48сек.,~220В | 3- или 5-проводная | Снято с производства | 4590 руб. |
| M10124 | 12 | 7-9сек.,~220В | 3-проводная | 120 дней | 3298 руб. |
| M10125 | 16 | 7-9сек.,~220В | 3-проводная | Снято с производства | 2889 руб. |
| M10126 | 23 | 7-9сек.,~220В | 3-проводная | Снято с производства | 4084 руб. |
| M10127 | 12 | 45-48сек.,~220В | 3-проводная | Под заказ к 2024.09.01 | 3298 руб. |
| M10128 | 16 | 45-48сек.,~220В | 3-проводная | Снято с производства | 2889 руб. |
| M10129 | 23 | 45-48сек.,~220В | 3-проводная | 120 дней | 4084 руб. |
| Габаритные размеры |
 |
| Размер, мм | AR-GH100-2-15/12 | AR-GH100-2-20/16 | AR-GH100-2-25/23 |
| H | 59 | 65 | 78 |
| F | 12 | 16 | 23 |
| G | Rc½" | Rc¾" | Rc1" |
| L | 55 | 65 | 75 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 11.10.2022 | 0.89 Мб |  |
Тип:
—
переключающий (L-тип)
Рабочая среда:
—
вода, горячая вода, воздух, инертные газы, масла, бензин, слабые кислоты, спирт
Температура рабочей среды:
—
−10…+125°С
Рабочее давление:
—
0...1 МПа
Диаметр условного прохода:
—
12...23 мм
Материал корпуса:
—
хромированная латунь
Материал уплотнения:
—
PTFE
Присоединение:
—
резьбовое Rc½...Rc1
Питание электропривода:
—
~220 В, ~110 В, =24 В
